ВРУ ВВодно-распределительное устройство

ВРУ 2х250А Вводно-распределительное устройство с АВР на программируемом реле ПР102 "ОВЕН"

ВРУ 2х250А Вводно-распределительное устройство предназначено для:

1. Ввода, приема и распределения электрической энергии в установках напряжением 380 В трехфазного переменного тока частотой 50 Гц в сетях с глухозаземленной и изолированной нейтралью, а также для защиты линий при перегрузках и коротких замыканиях.
2. Реализации алгоритма автоматического включения резерва (АВР). Приоритет – ввод № 1. В качестве программируемого реле применено программируемое реле на 40 каналов ввода/ вывода с возможностью расширения входов/ выходов ПР102 от компании "ОВЕН"
3. Индикации включенного положения выключателей "Ввод 1", "Ввод 2", "Межсекция" осуществляется лампой 230VAC зеленого цвета.
4. Индикация аварийного отключения выкючателей "Ввод 1", "Ввод 2", "Межсекция" осуществляется лампой 230VAC красного цвета.
5. Контроль напряжения на обоих ввода осуществляется с помощью реле контроля напряжения производства DRF-3-5 (DKC).
6. В щите предусмотрено местное управление включением автоматических выключателей "Ввод 1", "Ввод 2", "Межсекция" от кнопок "ВКЛ" и "ОТКЛ" размещенными на двери щита.
7. Выбор режима работы осуществляется переключателем 1-2 "Местное управление" / "Автоматическое управление".
8. Схемным решением предусморена выдача в систему диспетчеризации данных о наличии напряжения на вводе № 1,2, положения вводных и межсекционного выключателя, аварийного состояния выключателей.

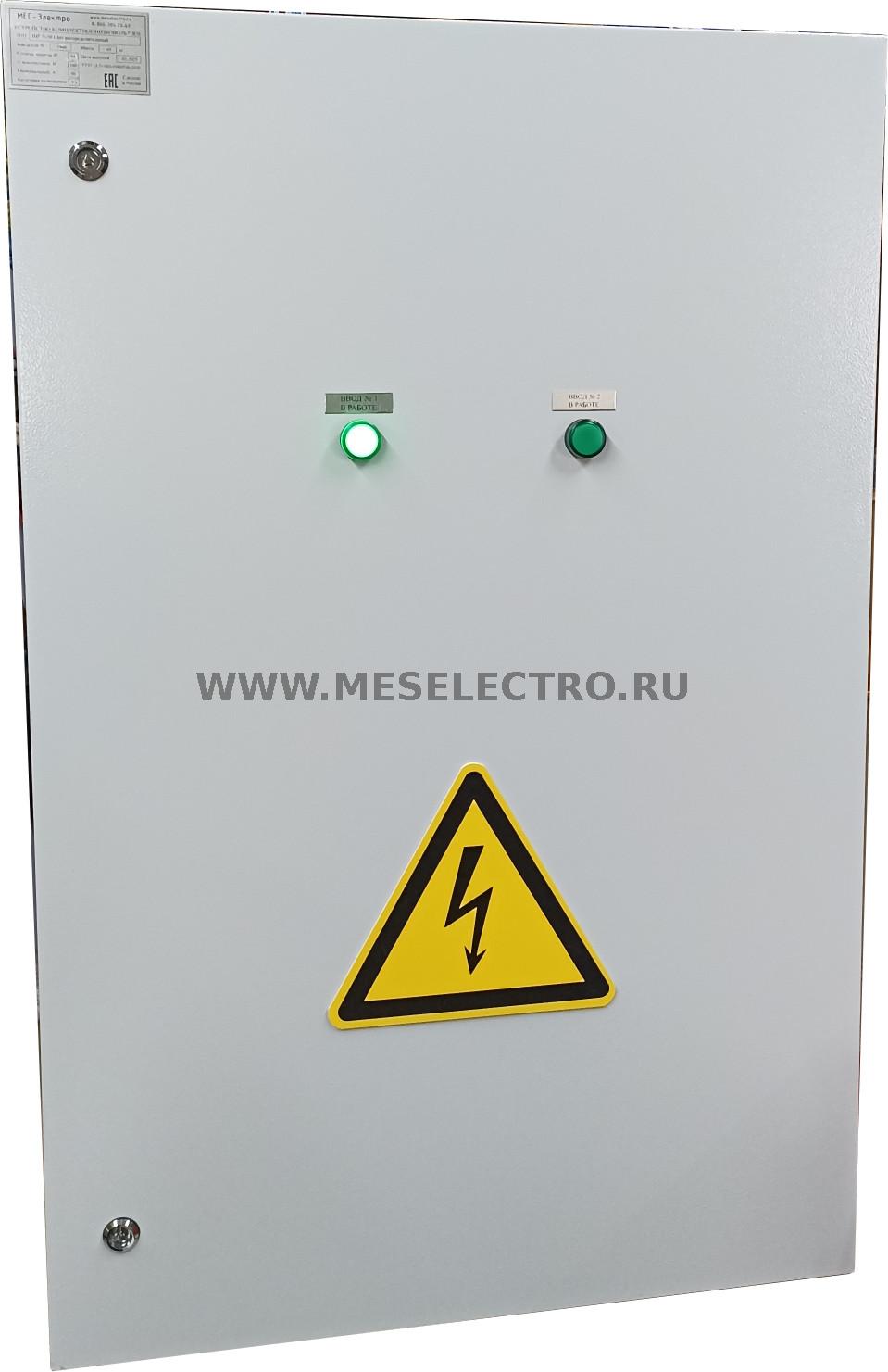

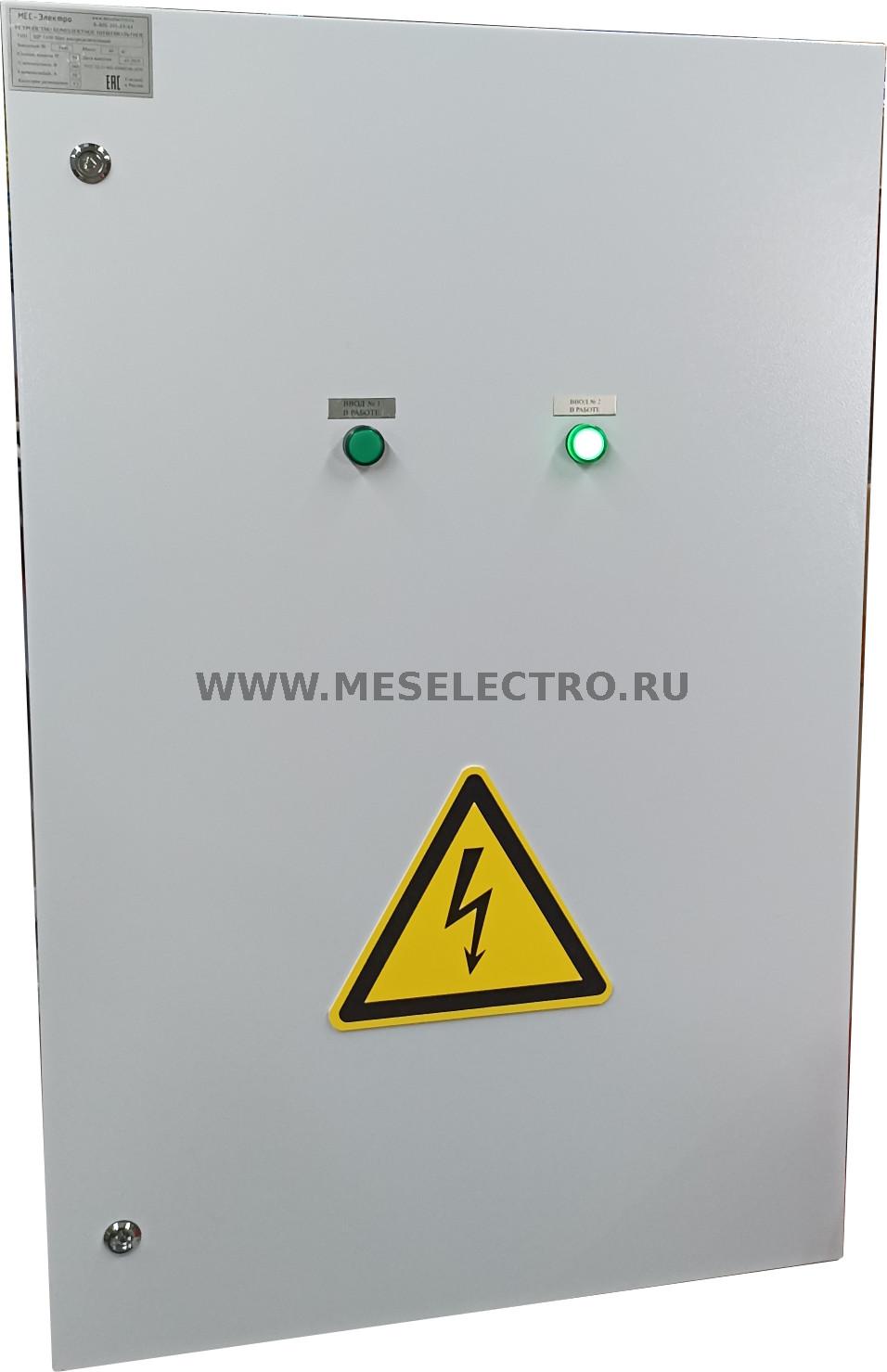

ВРУ 2х50А Вводно-распределительное устройство

Низковольтное комплектное устройство ВРУ 2х50А предназначено для:

1. Ввода, приема и распределения электрической энергии в установках напряжением 380 В трехфазного переменного тока частотой 50 Гц в сетях с глухозаземленной и изолированной нейтралью, а также для защиты линий при перегрузках и коротких замыканиях.
2. Реализации алгоритма автоматического включения резерва (АВР). Приоритет – ввод № 1.
3. Индикация ввода находящегося в работе зелеными лампами «Ввод № 1 в работе», «Ввод № 2 в работе».

Степень защиты оболочки по ГОСТ 14254-2015: IP54

Климатическое исполнение по ГОСТ 15150-69: У3.1.

Цвет оболочки: серый, RAL7035

Изготовлено в соответствии с ТУ 27.12.31-001-43460746-2020 «Устройства комплектные низковольтные ввода, распределения и управления».

Изготовитель – ООО «МЕС-Электро», Санкт-Петербург, Таллинское шоссе, д. 153, корпус 2, лит.Д, оф. 26.

Сертификат соответствия на ЩНО: EAЭС RU C-RU.HE23.B.00222/21, серия RU № 0276890. Срок действия по 22.12.2026 г.

ВРУ Вводно-распределительное устройство 1000А (напольного исполнения)

Подключение вводного питающего кабеля - сверху на шины

Подключение отходящих кабельных линий - в нижнее закрытие щита.

Учета по отходящим линия: да

Наличие амперметра на отходящей линии: да

ВРУ Вводно-распределительное устройство 100А предназначен для приема, учета и распределения электроэнергии трехфазного переменного тока, а также защиты потребителей отходящих линий от токов короткого замыкания и перегрузок.

Степень защиты оболочки по ГОСТ 14254-2015: IP54

Климатическое исполнение по ГОСТ 15150-69: У3.1.

Габаритный размер оболочки: 1000(высота) х 600(ширина) х 300(глубина), IP54

Цвет оболочки: серый, RAL7035

ВРУ Вводно-распределительное устройство 200А (напольное исполнение)

Назначение:

1. Ввод и распределение электроэнергии переменного трехфазного электрического тока частотой 50 Гц.

2. Защита потребителей от токов короткого замыкания и перегрузок.

ВРУ 2х1600 Вводно-распределительное устройство (Выключатели HYUNDAI)

Коммутационный аппарат на вводе: Воздушный автоматический выключатель HGN1600 - 2 шт.

Отходяшии линии:

Автоматический выключатель UCB1600S Iном=1600А - 2 шт.

Планочный предохранитель-выключатель-разъединитель ARS3-1-TM2 630А - 6 шт.

Группа маломощных потребителей: ВА04-31Про - 8 шт.

Учет электроэнергии: "Меркурий 234ART-03P" - 2 шт.

ВРУ Вводно-распределительное устройство 2х250А

Габаритные размеры щита: 2800 мм. (ширина по фасаду) х 600 мм. (глубина) х 2000 мм. (высота), IP31

Щит оборудован панелью ППУ, панелью АВР.

ВРУ Вводно-распределительное устройство 40А

ВРУ предназначен для приема и распределения электроэнерии переменного тока частотой 50Гц.

Защита от токов короткого замыкания и токов перегрузки осуществляется автоматическими выключателями.

Вводной коммутационный аппарат: Рубильник INV40 Iном=40А - 1 шт.

Учет электроэнергии: Счетчик Меркурий 234 ARTM2-02 (D)PBR.G1    3×230/400    5(100)    1,0/2,0    оптопорт, RS485, DUAL SIM GSM

ВРУ Вводно-распределительное устройство 63А с учетом электроэнергии

Номинальный ток: 63А

Учет электроэнергии: есть

Категория размещения: У1.

Изготовитель – ООО «МЕС-Электро», Санкт-Петербург, Таллинское шоссе, д. 153, корпус 2, лит.Д, оф. 26.

Изготовлено в соответствии с ТУ 27.12.31-001-43460746-2020 «Устройства комплектные низковольтные ввода, распределения и управления».

Сертификат соответствия на щиты ВРУ: EAЭС RU C-RU.HE23.B.00222/21, серия RU № 0276890. Срок действия по 22.12.2026 г.
