Щиты распределительные (каталог)

Щит распределительный 125А.

Корпус: ЩМП3 650 (высота) х 500 (ширина) х 220 (глубина), IP54

Ввод: Выключатель автоматический 125А

Отходящии линии:

Выключатель автоматический 63А - 2 шт.

Выключатель автоматический 50А - 2 шт.

Выключатель автоматический 25А - 2 шт.

Выключатель автоматический 16А - 2 шт.

Подключение вводного кабеля на клеммы до 35 мм.2

Срок изготовления - 14 календарных дней.

Щит распределительный 250А наружной установки (У1, IP54) на цельносварной раме

Щит распределительный (ЩР) предназначен для:
1) Ввода, приема и распределения электрической энергии в установках напряжением 400 В трехфазного переменного тока частотой 50 Гц в сетях с глухозаземленной нейтралью, а также для защиты линий при перегрузках и коротких замыканиях.
2) Учета электроэнергии на вводной питающей линии.
Климатическое исполнение – У3.1.
ЩР предназначен для установки на строительных и производственных площадках, на территории промышленных предприятий.
Изготовитель – ООО «МЕС-Электро», Санкт-Петербург, Таллинское шоссе, д. 153, корпус 2, лит.Д, оф. 26.
Изготовлено в соответствии с ТУ 27.12.31-001-43460746-2020 «Устройства комплектные низковольтные ввода, распределения и управления».
Сертификат соответствия на ЩР: EAЭС RU C-RU.HE23.B.00222/21, серия RU № 0276890. Срок действия по 22.12.2026 г.

Габаритные размер:

- высота в сборе на раме 1600 мм

- ширина 750 мм

- глубина 400 мм.

ЩР 160А Щит распределительный наружной установки (исполнение У1)

Габаритный размер: 1720 х 780х410

Кол-во счетчиков электроэнергии: 6 шт.

Номинальный ток вводного коммутационного аппарата: 160А

ЩР Щит распределительный 250А

Габаритный размер: 800 (высота) х 600 (ширина) х 220 (глубина)

Степень защиты оболочки по ГОСТ 14254-2015: IP54

Климатическое исполнение по ГОСТ 15150-69: У3.1.

Материал и сечение сборных шин: ШМТ 3х20, Iном=275А

Материал и сечение шины N (PE): ШМТ 3х20, Iном=275А

ЩР 250А Щит распределительный (для стройплощадки)

Назначение: электроснабжение потребителей находящихся на стройплощадке

Габаритный размер: 1820 (высота) х 780 (ширина) х 400 (глубина)

Степень защиты оболочки по ГОСТ 14254-2015: IP 54

Категория климатического размещения по ГОСТ 15150-69: У1

ЩР 250А Щит распределительный для строительной площадки (С учетом электроэнергии)

Габаритный размер: 1720(высота) х 780(ширина по фасаду) х 410 (глубина)

Номинальный ток вводного коммутационного аппарата: 250А

Учет электроэнергии на вводе: Счетчик электроэнергии CE303 S31 543-JAVZ трехфазный
многотарифный, 5(10), кл.точ. 0.5s/0.5, Щ, ЖКИ, RS485, оптопорт,
230/400В

Кол-во отходящих линий: 3 шт.

Категория климатического размещения по ГОС15150-69: У1

Степень защиты оболочки по ГОСТ 14254-2015: IP54

ЩР 250А Щит распределительный напольный У1 для строительной площадки
Назначение: электроснабжение потребителей строительной площадки.
Ввод: Выключатель-разъединитель 250А
Отходящии линии:
3L+N+PE, Iном=63А - 1 шт.
3L+N+PE, Iном=32А - 2 шт.
3L+N+PE, Iном=16А - 3 шт.

ЩР Щит распределительный напольный 1000А

Габаритные размеры: 2100 (высота в сборе на цоколе 100 мм.) х 450 (ширина по фасаду) х 600 (глубина), IP54

Каркас - гнутый профиль 2 мм., закрытия - 1,5 мм. Порошковая окраска.

Категория размещения - У3.1.

Сборные шины, PEN: ШМТ 60х10, Iном=1475А

Отходящая линия № 1 : 1000 А

Отходящая линия № 2: 400А

Учета по отходящим линия: да

Наличие амперметра на отходящей линии: да

ЩР Щит распределительный 160А (Навесного исполнения)

ЩР Щит распределительный 160А (Навесного исполнения) устанавливается в трансформаторных подстанциях, производственных и прочих электротехнических помещениях, предназначен для приема и распределения электроэнергии трехфазного переменного тока 50Гц на потребители собственных нужд - Щиты собственных нужд (ЩСН / ЩПСН), Шкафы аварийного питания (ШАП), Шкаф тепловой защиты (ЩТЗ)

ЩР Щит распределительный 160А напольного исполнения

Распределительный щит (ЩР) предназначен для приема и распределения электроэнерии переменного тока частотой 50Гц.

Защита от токов короткого замыкания и токов перегрузки осуществляется планочными предохранителями - включателями - предохранителями ПРВ 160

Подключение вводного кабеля осуществляется на проходные клеммы 240 мм.2

Степень защиты оболочки по ГОСТ 14254-2015: IP54

Климатическое исполнение по ГОСТ 15150-69: У1

ЩР Щит распределительный 1х80А

Распределительный щит (ЩР) предназначен для приема и распределения электроэнерии переменного тока частотой 50Гц.

Защита от токов короткого замыкания и токов перегрузки осуществляется автоматическими выключателями.

Вводной коммутационный аппарат: Автоматический выключатель 3П 80А - 1 шт.

Подключение вводного кабеля ВВГ 4х50 осуществляется на проходные клеммы Klemasan AVK50

Щит распределительный производства ООО "МЕС-Электро" предназначен для приема и распределения электроэнергии трехфазного переменного тока, частотой 50 Гц.

     ЩР применяется в распределительных сетях промышленных предприятий, трансформаторных подстанций.

     В качестве коммутационных аппаратов могут использованы автоматические выключатели, планочные предохранители-выключатели-разъединители ARS, врубные выключатели нагрузки ISERE.

     При изготовлении ЩР в корпусах ЩМП возможно использование защитных панелей ЛМА и ЛГ для защиты от случайного прикосновения к открытым токоведущим частям.

     В связи с тем что различные потребители имеют особенности электроснабжения расчет и изготовление приозводится под конкретный объект.

    Для отправки запроса на изготовление щита автоматики обратитесь к нашим специалистам и мы подберем для Вас оптимальное оборудование, предоставим технико-экономическое обоснование предложенной комплектации.

ЩР ЩИТ РАСПРЕДЕЛИТЕЛЬНЫЙ 200А НАПОЛЬНОГО ИСПОЛНЕНИЯ

Назначение:

1. Ввод и распределение электроэнергии переменного трехфазного электрического тока частотой 50 Гц.

2. Защита потребителей от токов короткого замыкания и перегрузок.

ЩР Щит распределительный 250А предназначен для ввода, приема и распределения электрической энергии в сетях напряжением 400В трехфазного переменного тока частотой 50 Гц, а также защиты линий при перегрузках и коротких замыканиях

Номинальный ток: 250А

ЩР Щит распределительный 250А предназначен для:

1. Ввода, приема и распределения электрической энергии в установках напряжением 400 В трехфазного переменного тока частотой 50 Гц в сетях с глухозаземленной нейтралью, а также для защиты линий при перегрузках и коротких замыканиях.
2. Защита отходящих линий осуществляется с помощью автоматических выключателей.

ЩР Щит распределительный для электропитания сварочных постов.

Номинальный ток 250А

Габаритные размеры: 600 (ширина по фасаду) х 400 (глубина) х 2000 (высота на цоколе), IP54

В качестве коммутационных аппаратов применены выключатели производства  HYUNDAI https://www.elcomspb.ru/

Ошиновка: ШМТ 30х4, Iном=475А

Для ошиновки применены ступенчатые изоляторы ИСП-30-4.

Розетки для подключения сварочных постов:

125А - 2 розетки, IP54

63А - 4 розетки, IP54

32А - 2 розетки, IP54

Категория размещения: У3 по ГОСТ 15150-69

Степень защиты по ГОСТ 14254-2015: IP54

ЩР Щит распределительный 250А напольного исполнения

Распредлительный щит предназначен для приема и распределения электроэнерии переменного тока частотой 50Гц.

Защита от токов короткого замыкания и токов перегрузки осуществляется автоматическими выключателями.

Вводной коммутационный аппарат: Автоматический выключатель 3П 250А - 1 шт.

Подключение вводного кабеля на шинные отводы ШМТ 3х20, Iном=275А

Шина N, PE: ШМТ 40х4

ЩР Щит распределительный 250А напольный в корпусе из армированного стекловолокном полиэстера

Назначение:

1. Ввод, приём и распределение электрической энергии в установках напряжением 400 В трёхфазного переменного тока частотой 50 Гц в сетях с глухозаземленной и изолированной нейтралью, а также для защиты линий при перегрузках и коротких замыканиях.

ЩР Щит распределительный 250А с мотор-автоматами DEKRAFT предназначен для:

1. Ввода, приема и распределения электрической энергии в установках напряжением 400 В трехфазного переменного тока частотой 50 Гц в сетях с глухозаземленной нейтралью, а также для защиты линий при перегрузках и коротких замыканиях.
2. Защита отходящих линий осуществляется с помощью мотор-автоматов DEKRAFT.

ЩР Щит распределительный 2х40А

Низковольтное комплектное устройство распределительный щит (ЩР) предназначен для:

• Ввода, приема и распределения электрической энергии в установках напряжением 400 В трехфазного переменного тока частотой 50 Гц в сетях с глухозаземленной нейтралью, а также для защиты линий при перегрузках и коротких замыканиях.
• Управление линией наружного освещения в ручном режиме и автоматическом – от таймера.

Изготовитель – ООО «МЕС-Электро», Санкт-Петербург, Таллинское шоссе, д. 153, корпус 2, лит.Д, оф. 26.

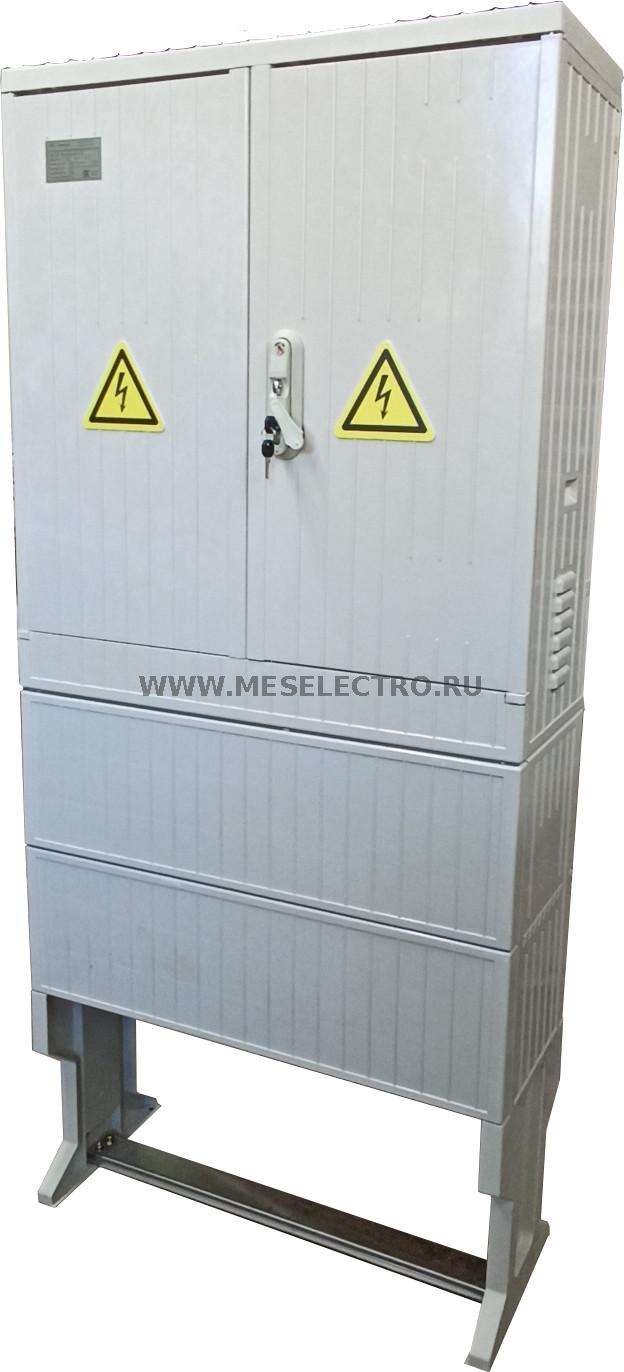

ЩР Щит распределительный 400А для строительной площадки (без учета электроэнергии) предназначен для:

Ввода, приема и распределения электрической энергии в установках напряжением 400 В трехфазного переменного тока частотой 50 Гц в сетях с глухозаземленной нейтралью, а также для защиты линий при перегрузках и коротких замыканиях.

Климатическое исполнение – У1
Цвет оболочки: серый, RAL7035

ЩР Щит распределительный

Номинальный ток 100А

Габаритные размеры: 650 (высота) х 500 (ширина) х 220 )глубина), IP54

Категория размещения: У3.1.

ЩР Щит распределительный навесной 160А

ЩР Щит распределительный предназначен для приема, и распределения электроэнергии в электрических сетях трехфазного переменного тока частотой 50 Гц с глухозаземленной нейтралью.

Подключение вводного кабеля на проходные клеммы 35 мм.2

Вводной коммутационный аппарат: Автоматический выключатель 3П 160А - 1 шт.

ЩР Щит распределительный навесной 40А

Распределительный щит (ЩР) предназначен для приема и распределения электроэнерии переменного тока частотой 50Гц.

Защита от токов короткого замыкания и токов перегрузки осуществляется автоматическими выключателями.

Вводной коммутационный аппарат: Рубильник INV40 Iном=40А - 1 шт.

Учет электроэнергии: Счетчик Меркурий 234 ARTM2-02 (D)PBR.G1    3×230/400    5(100)    1,0/2,0    оптопорт, RS485, DUAL SIM GSM

ЩР Щит распределительный частного жилого дома

Назначение: прием и распределение электроэнергии 50Гц по частному жилому дому. Защита потребителей от токов короткого замыкания и токов перегрузки. Дифференциальная защита от токов утечки отходящих линий.

Щит распределительный оборудован переключателем для подачи питания от ДГУ

Щит распределительный производства ООО "МЕС-Электро" предназначен для приема и распределения электроэнергии трехфазного переменного тока, частотой 50 Гц.

     ЩР применяется в распределительных сетях промышленных предприятий, трансформаторных подстанций.

     В качестве коммутационных аппаратов могут использованы автоматические выключатели, планочные предохранители-выключатели-разъединители ARS, врубные выключатели нагрузки ISERE.

     При изготовлении ЩР в корпусах ЩМП возможно использование защитных панелей ЛМА и ЛГ для защиты от случайного прикосновения к открытым токоведущим частям.

     В связи с тем что различные потребители имеют особенности электроснабжения расчет и изготовление приозводится под конкретный объект.

    Для отправки запроса на изготовление щита автоматики обратитесь к нашим специалистам и мы подберем для Вас оптимальное оборудование, предоставим технико-экономическое обоснование предложенной комплектации.
