ВРУ Вводно-распределительное устройство газовой котельной

ВРУ 2х32А Вводно-распределительное устройство газовой котельной

Назначение:

Вводно-распределительное устройство (ВРУ) предназначен для ввода и распределения электроэнергии трехфазного переменного тока потребителей газовой  котельной

Контроль напряжения осуществляется с помощью реле контроля напряжения по вводу № 1,2. Выбор способа управления – Местное управление /Автоматическое осуществляется с помощью ключа расположенного на двери щита.

Работа насосных агрегатов предусмотрена как в местном так и в автоматическом управлении от контроллеров

Климатическое исполнение – У3.1.

Изготовитель – ООО «МЕС-Электро», Санкт-Петербург, Таллинское шоссе, д. 153, корпус 2, лит.Д, оф. 26.

Изготовлено в соответствии с ТУ 27.12.31-001-43460746-2020 «Устройства комплектные низковольтные ввода, распределения и управления».

Сертификат соответствия на щиты ВРУ: EAЭС RU C-RU.HE23.B.00222/21, серия RU № 0276890. Срок действия по 22.12.2026 г.

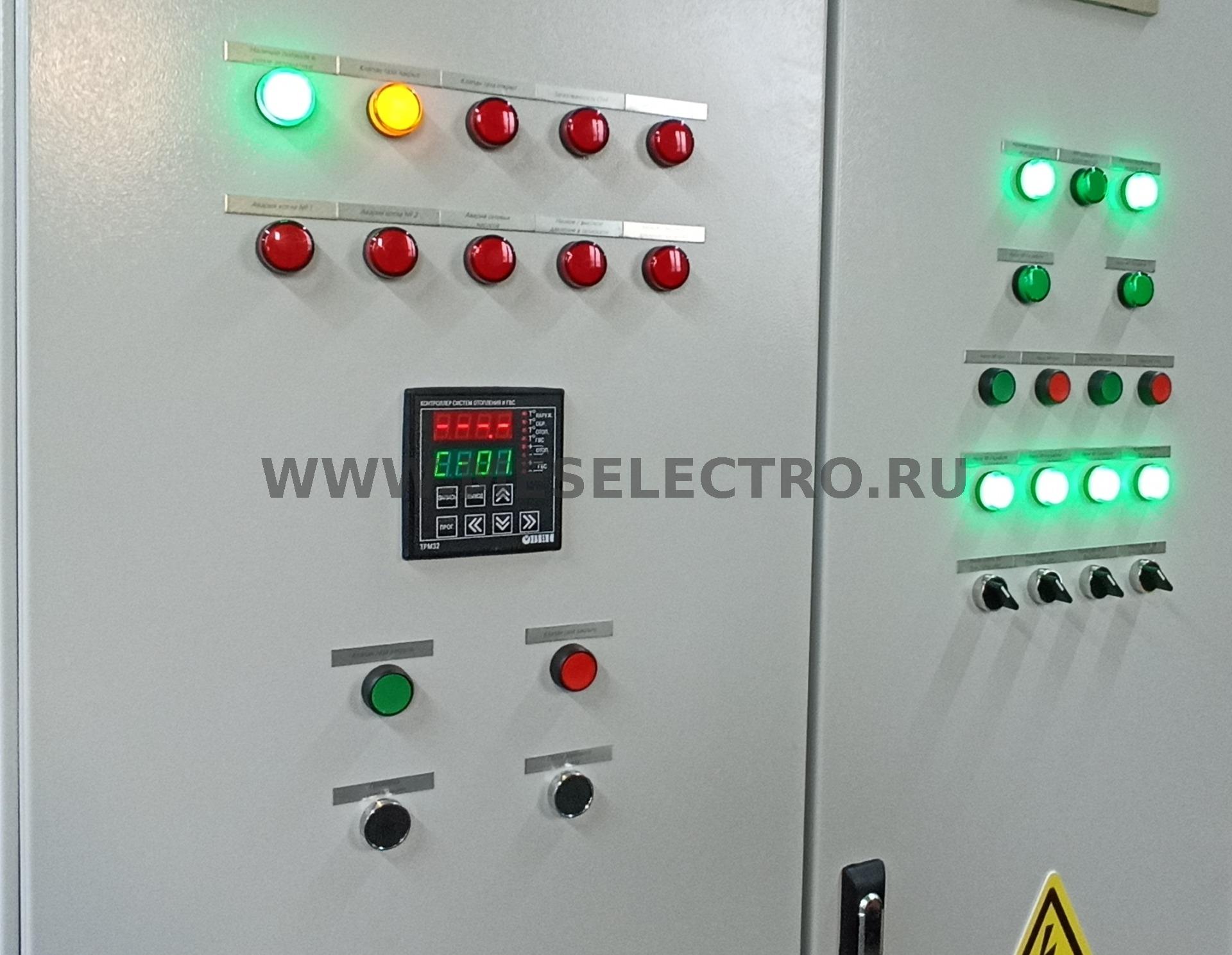

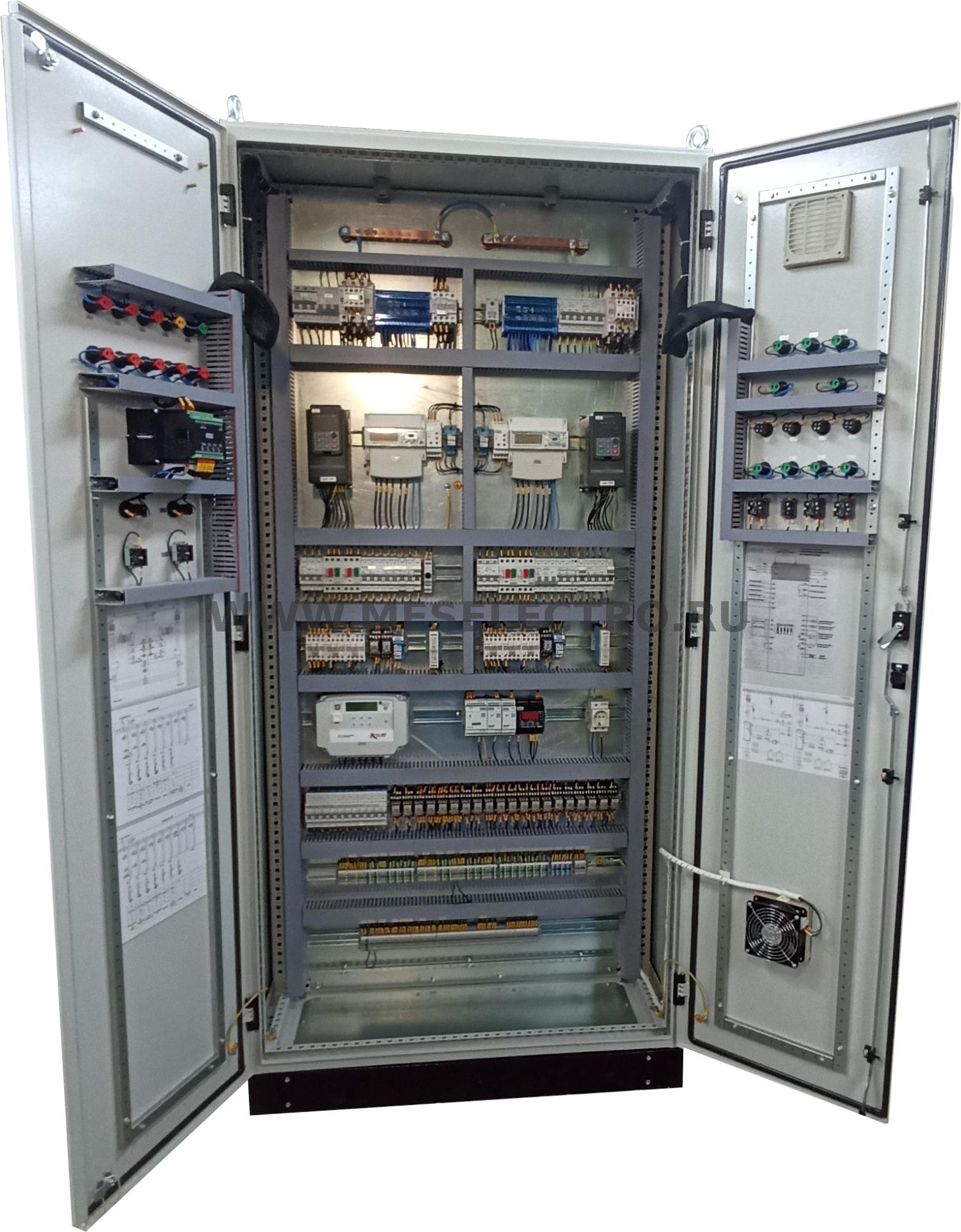

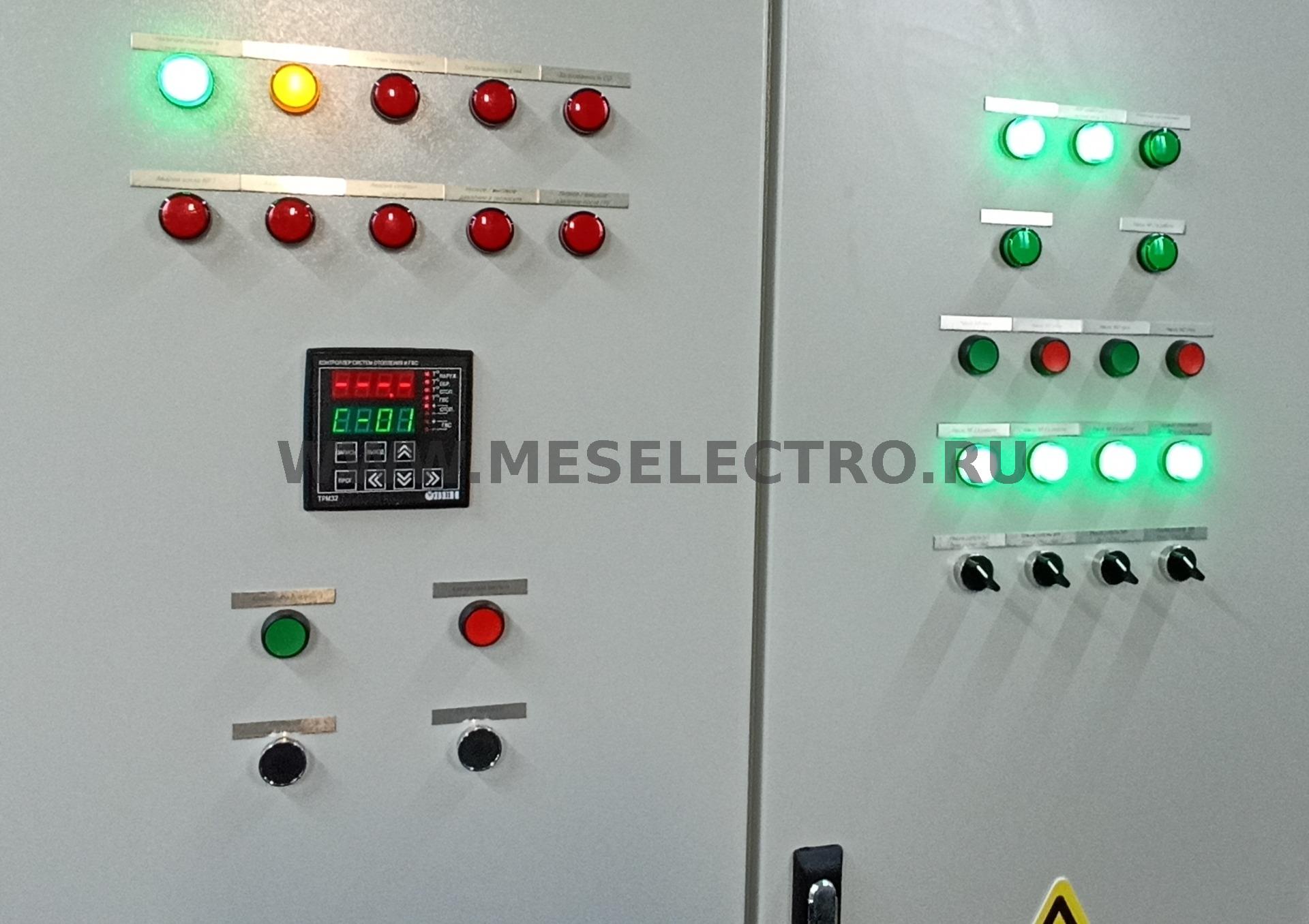

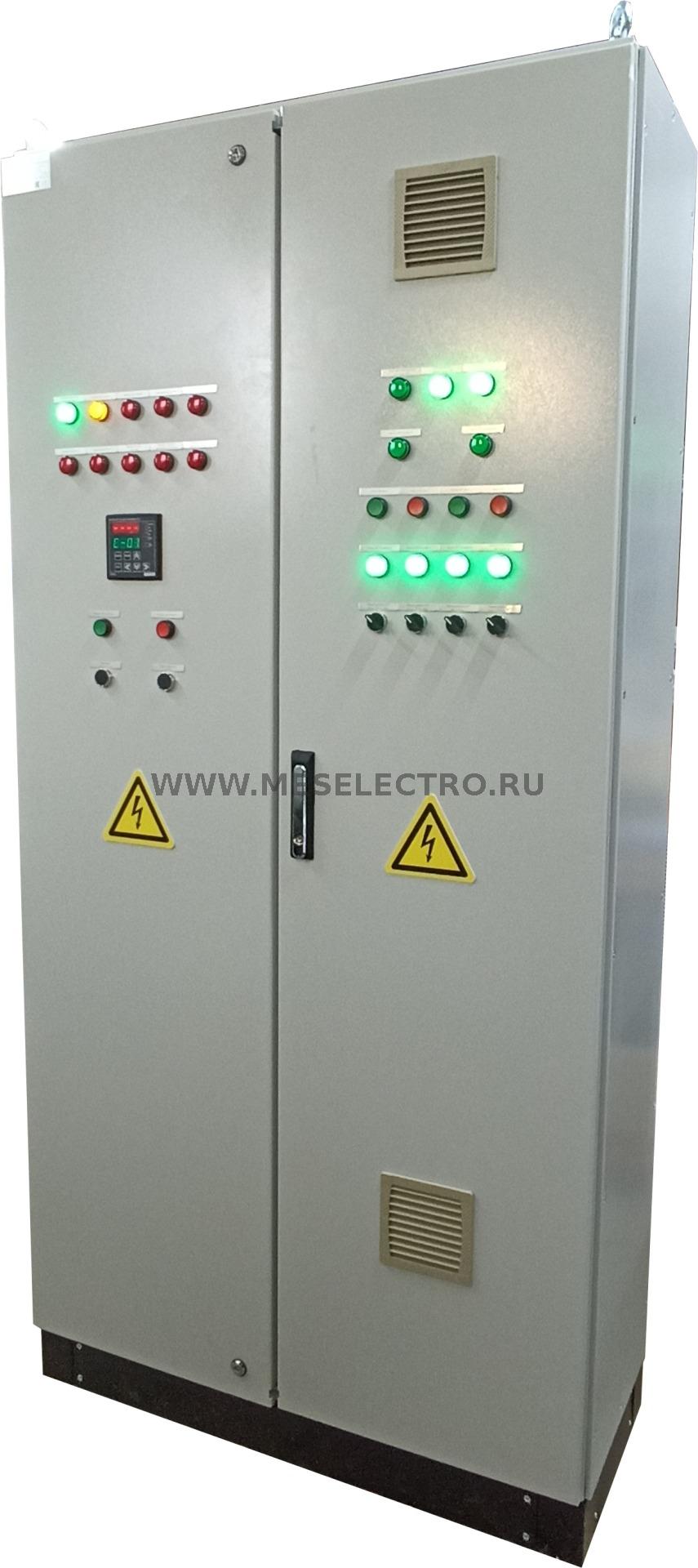

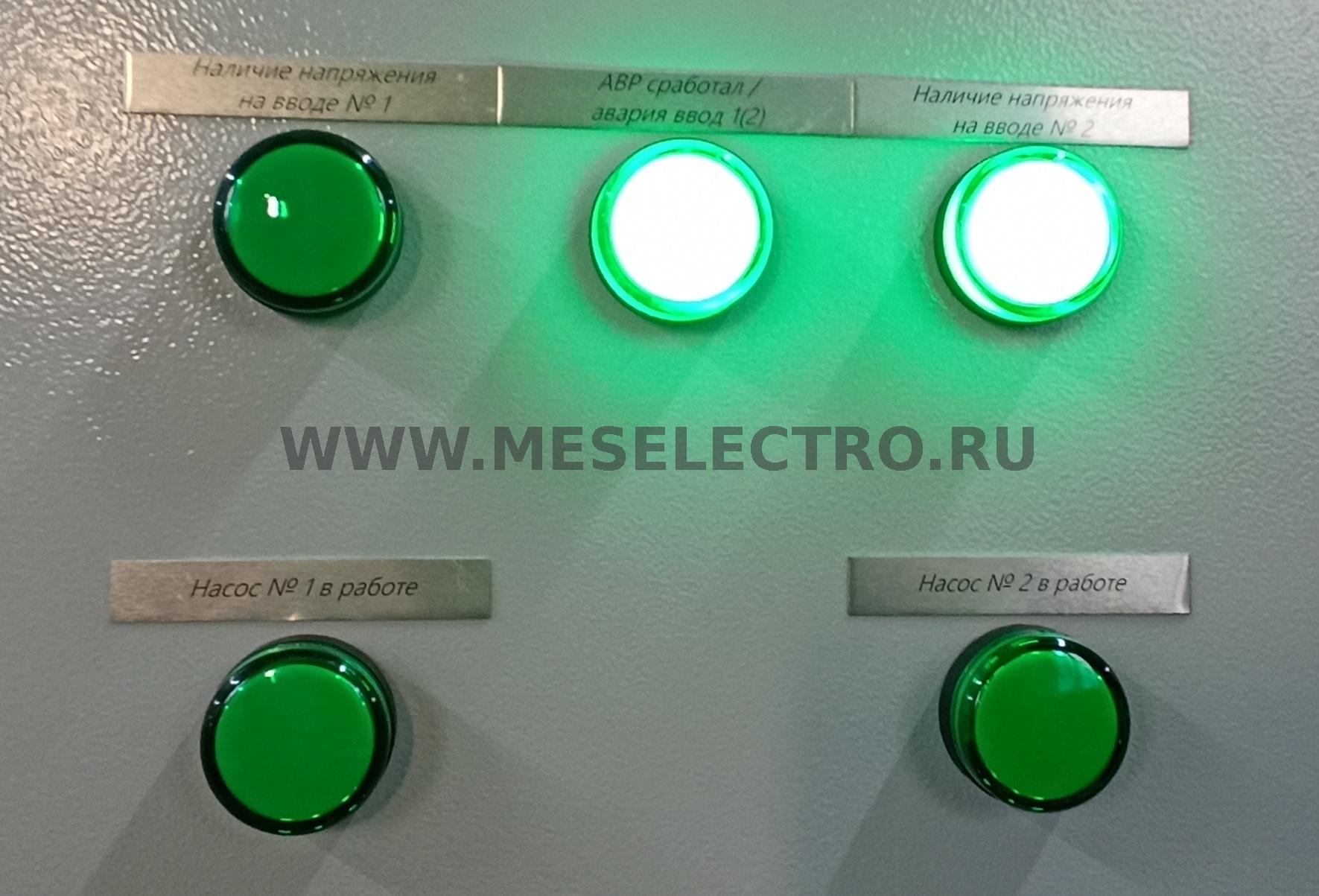

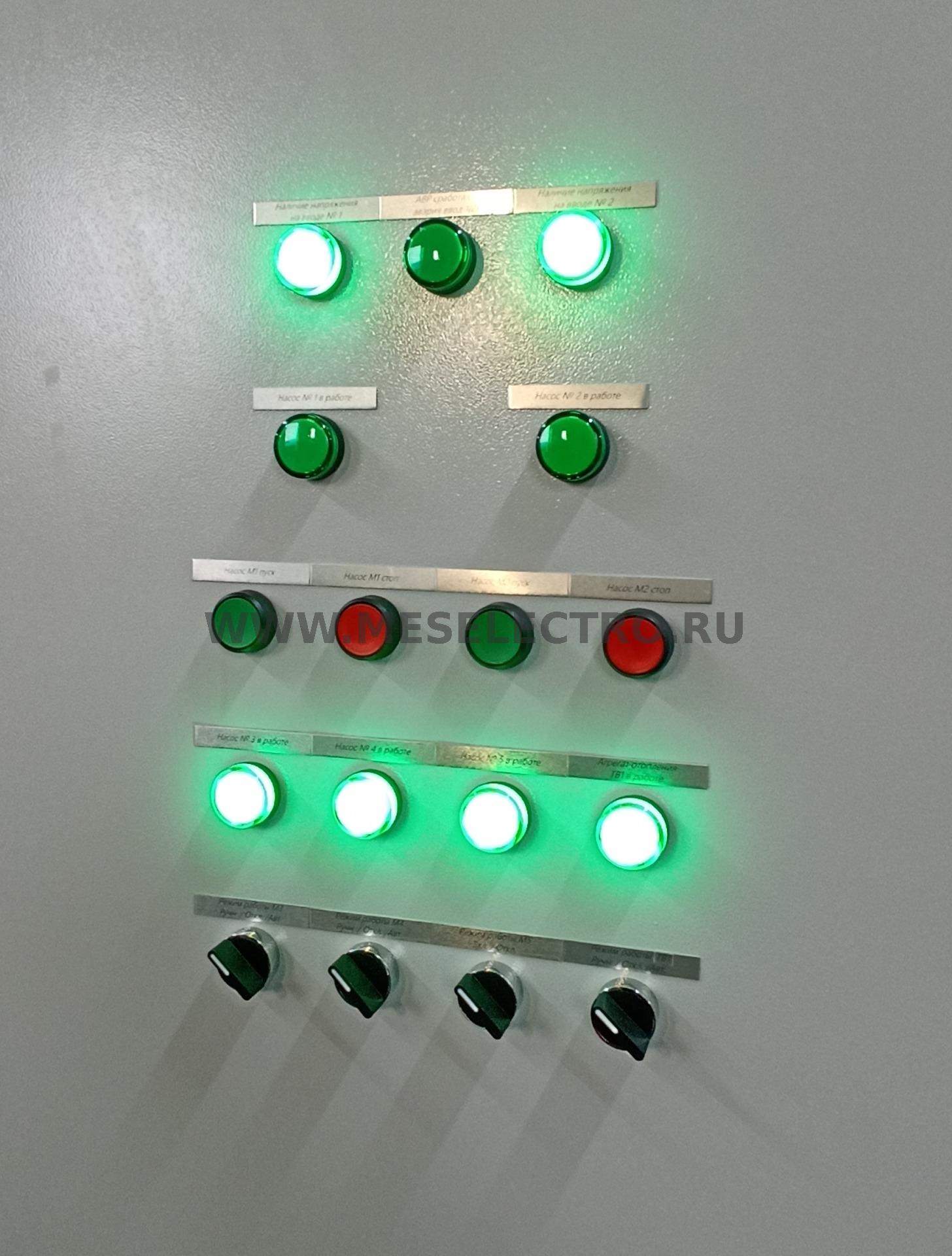

ВРУ 2х40 Вводно-распределительное устройство газовой котельной

Назначение:

Вводно-распределительное устройство (ВРУ) предназначен для ввода и распределения электроэнергии трехфазного переменного тока потребителей газовой  котельной

Климатическое исполнение – У3.1.

Щит ВРУ предназначен для установки в электротехническом помещении.

Номинальный ток 40А

Габаритные размеры щита: 2100 мм. (высота) х 1000 мм. (ширина) х 400 мм. (глубина)

Щит оборудован схемой АВР (ввод 1 - межсекция - ввод 2)

Степень защиты по ГОСТ 14254-2015: IP54

Климатическое исполнение по ГОСТ15150-69: У3.1.

Кол-в секций вводно-распределительного устройства: 2 секции

Изготовитель – ООО «МЕС-Электро», Санкт-Петербург, Таллинское шоссе, д. 153, корпус 2, лит.Д, оф. 26.

Изготовлено в соответствии с ТУ 27.12.31-001-43460746-2020 «Устройства комплектные низковольтные ввода, распределения и управления».

Сертификат соответствия на щиты ВРУ: EAЭС RU C-RU.HE23.B.00222/21, серия RU № 0276890. Срок действия по 22.12.2026 г.

ВРУ 2х40/380 для газовой котельной (частотные преобразователи NVF5-5.5/TS4-B 3,5кВт - 4 шт.)

Вводно распределительное устройство  ВРУ 2х40/380 для газовой котельной (частотные преобразователи NVF5-5.5/TS4-B 3,5кВт - 4 шт.) предназначено для ввода и распределения электроэнергии трехфазного переменного тока потребителей газовой котельной предназначенной для газоснабжения производственной площадки по адресу Сысерсткий р-н, п. Большой Исток примерно в 800 метрах по направлению на северо-запад относительно ориентира жилой дом, расположенного за пределами участок, адрес ориентира: Большой Исток, ул. Западная, 8 (кад. № 66:25:0104002:766)
Подключение внешних кабельных линий произвести согласно проекта 1748-02/2024-ЭМ Силовое электрооборудование, 1748-02-2024-АК Автоматизация комплексная.

Номинальный ток: 40А

Габаритные размеры щита: 2100 мм. (высота) х 1000 мм. (ширина) х 400 мм. (глубина)

Щит оборудован схемой АВР (два ввода на общие шины) и учётом электроэнергии

Прибор диспетчеризации - Кситал-12

Управляющее устройство - САУ-У

Счётчик электроэнергии непосредственного включения - СЕ 301 R33 145-JAZ 5(60)А

Степень защиты по ГОСТ 14254-2015: IP54

Климатическое исполнение по ГОСТ15150-69: У3.1.

Изготовитель – ООО «МЕС-Электро», Санкт-Петербург, Таллинское шоссе, д. 153, корпус 2, лит.Д, оф. 26.

Изготовлено в соответствии с ТУ 27.12.31-001-43460746-2020 «Устройства комплектные низковольтные ввода, распределения и управления».

Сертификат соответствия на щиты ВРУ: EAЭС RU C-RU.HE23.B.00222/21, серия RU № 0276890. Срок действия по 22.12.2026 г.

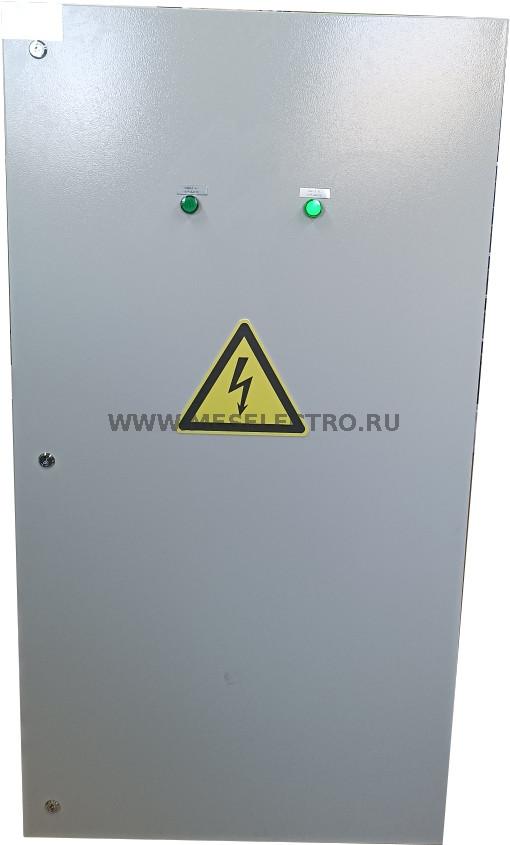

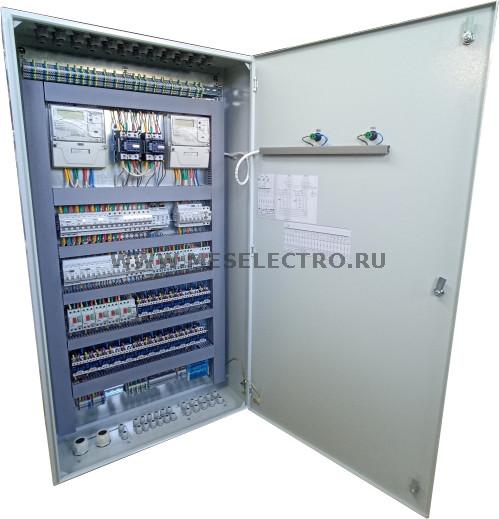

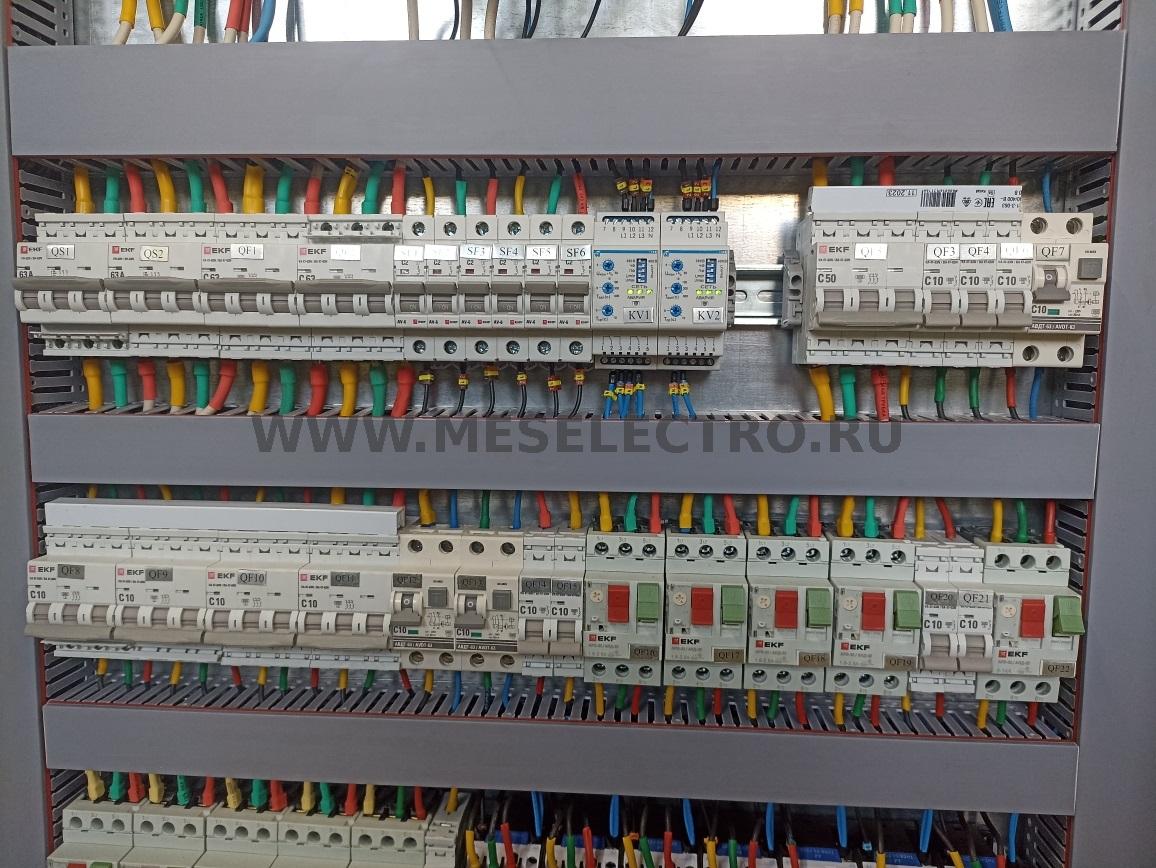

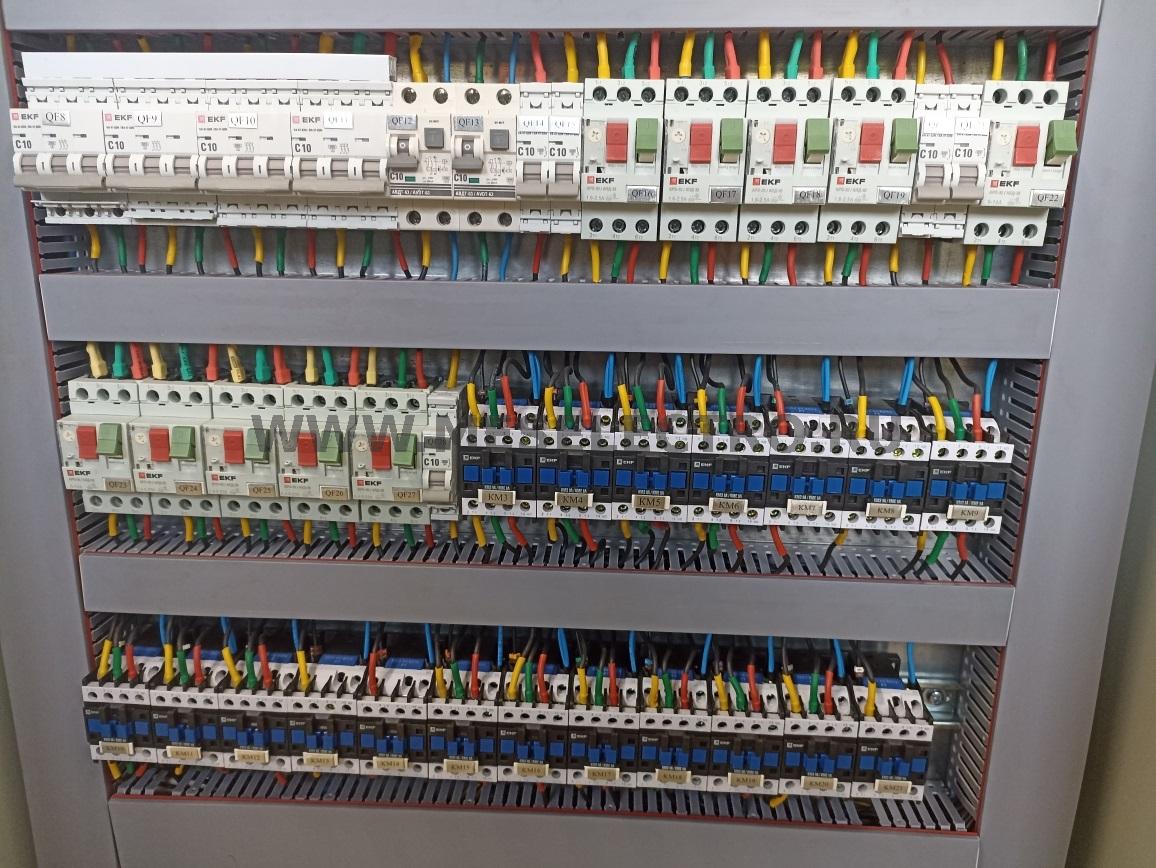

ВРУ 2х63 Вводно-распределительное устройство газовой котельной

ВРУ 2х63 Вводно-распределительное устройство газовой котельной предназначено для ввода и распределения электроэнергии трехфазного переменного тока потребителей.

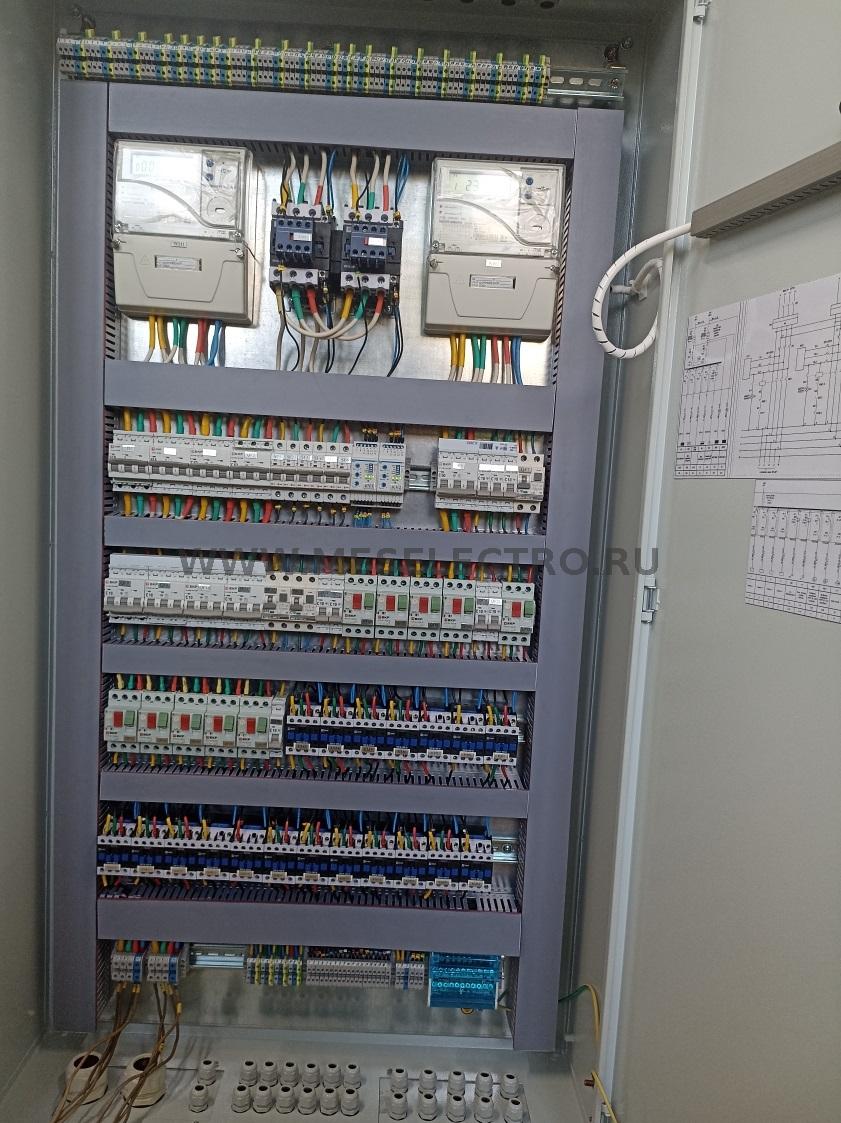

Щит оборудован учётом электроэнергии потребляемой по вводу № 1, 2. Счетчики электроэнергии непосредственного включения СЕ303 S31 746 JAVZ, дата выпуска 12.02.2024 г. № 011702197065229 (номерная бирка 173831), № 011702197065219 (номерная бирка 173832).

Подключение вводных кабельных линий производится на проходные клемм ЗНИ-16 мм.2.

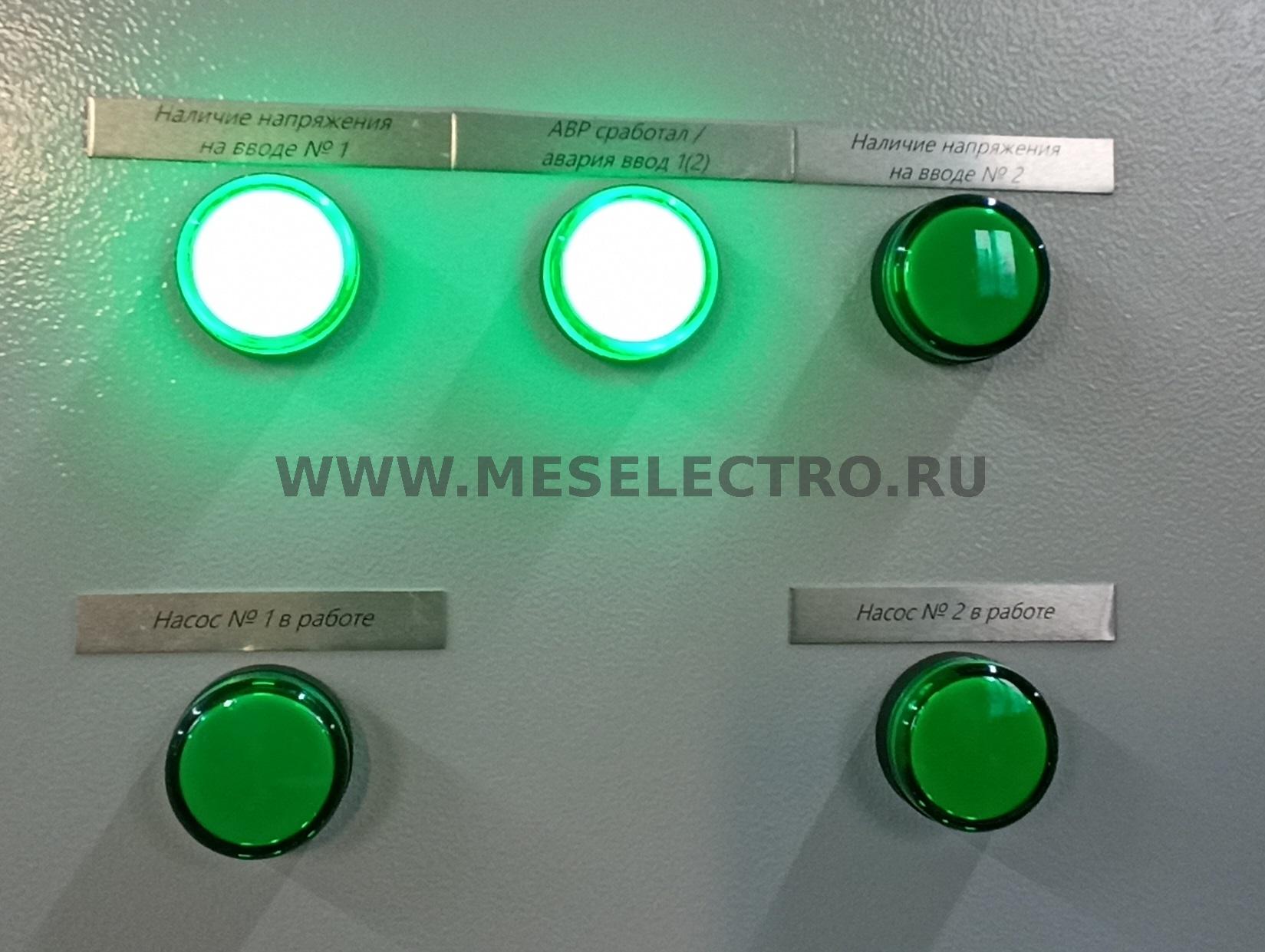

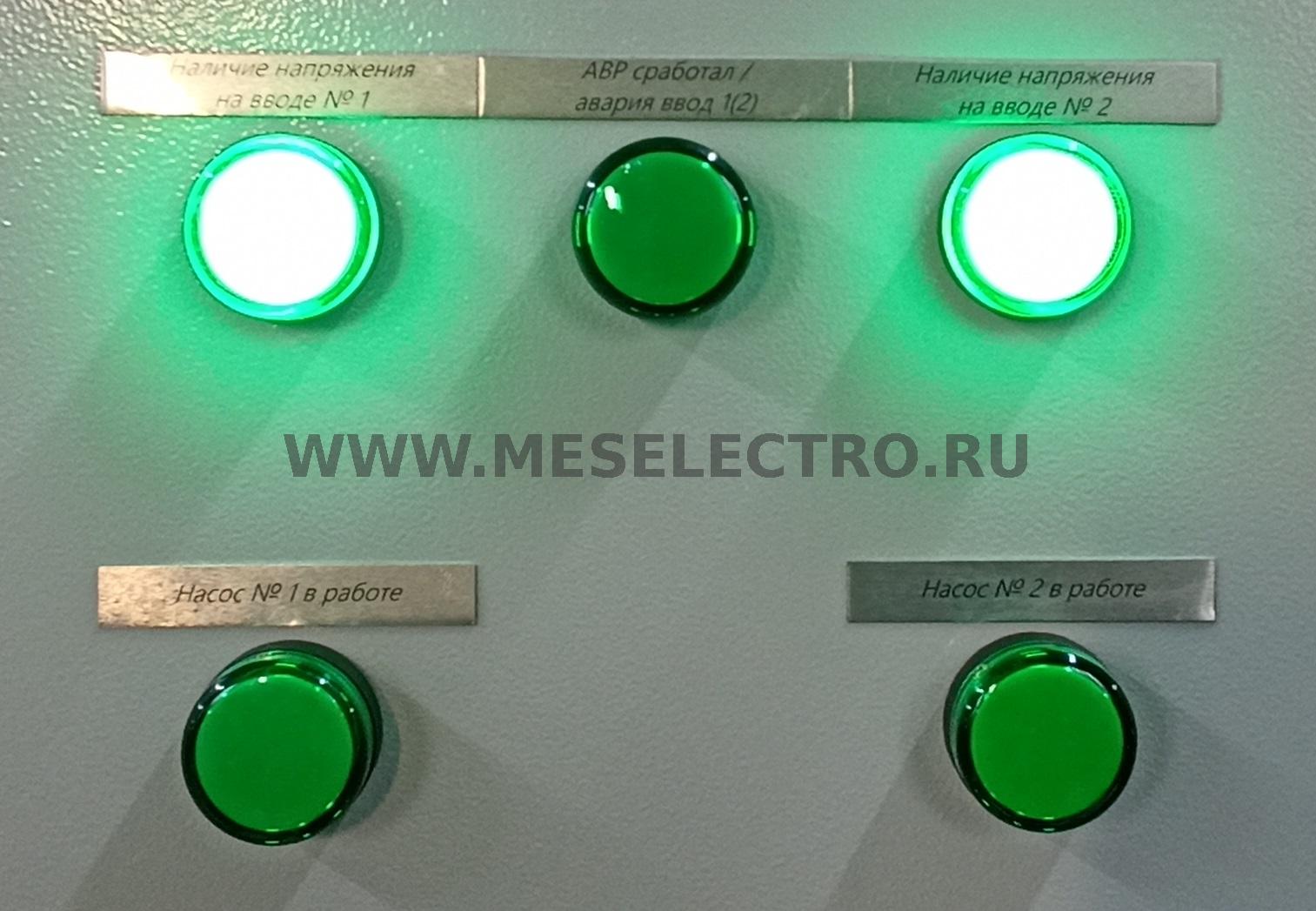

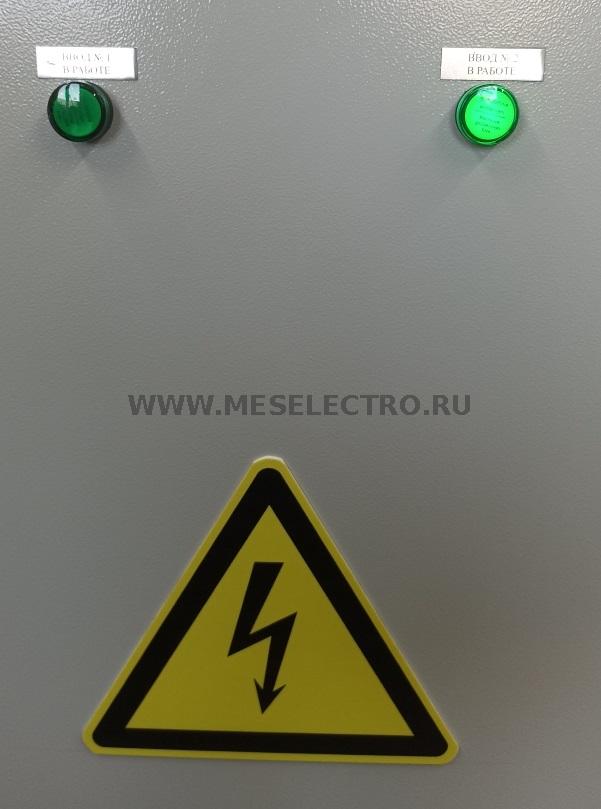

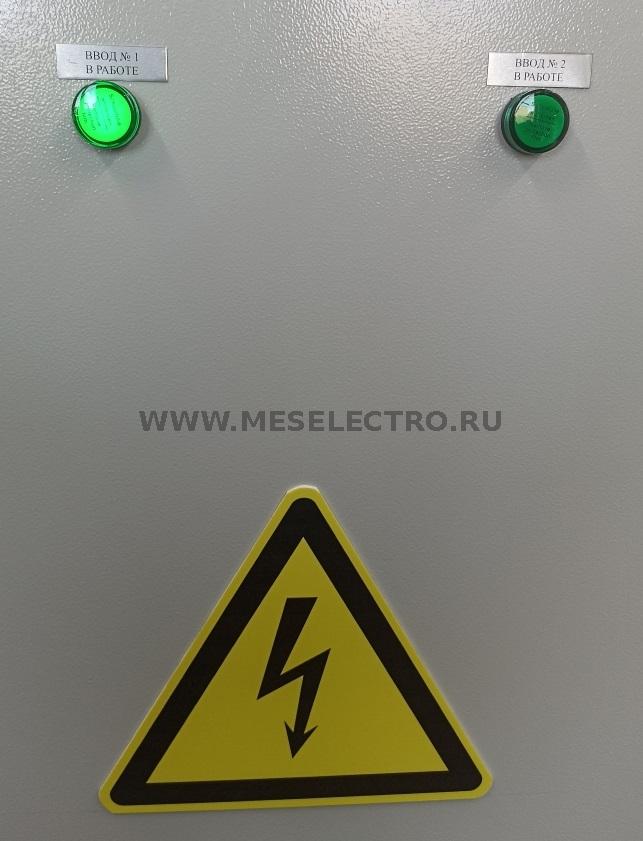

Индикация включённого положения контакторов ввода № 1/2 осуществляется зелёными лампами «Ввод № 1 в работе», «Ввод № 2 в работе».

Щит оборудован схемой АВР на магнитных контакторах.

Контроль  напряжения осуществляется трехфазными реле контроля напряжения РНПП-311М «Новатэк-Электро»

Приоритет - ввод № 1.

Климатическое исполнение – У3.1.

ВРУ предназначен для установки в электротехнических помещениях.

Изготовитель – ООО «МЕС-Электро», Санкт-Петербург, Таллинское шоссе, д. 153, корпус 2, лит.Д, оф. 26.

Изготовлено в соответствии с ТУ 27.12.31-001-43460746-2020 «Устройства комплектные низковольтные ввода, распределения и управления».

Сертификат соответствия на НКУ: EAЭС RU C-RU.HE23.B.00222/21, серия RU № 0276890. Срок действия по 22.12.2026 г.

ВРУ 2х80/380 для газовой котельной (преобразователи частоты VF-101 Basic Drive - 2 шт.)

Вводно распределительное устройство  ВРУ 2х80/380 для газовой котельной (частотные преобразователи VF-101 Basic Drive - 2 шт.) предназначено для ввода и распределения электроэнергии трехфазного переменного тока потребителей газовой котельной предназначенной для реконструкции блочно-модульной котельной для производственно-складского комплекса по адресу: Свердловская область, г.Екатеринбург, ул. ЕКАД, 3 км.
Подключение внешних кабельных линий произвести по проектам 1922-12/2024-ЭМ Силовое электрооборудование и 1922-12/2024 -АК Автоматизация комплексная.

Номинальный ток: 80А

Габаритные размеры щита: 2200 мм. (высота в сборе на цоколе 100 мм.) х 1200 мм. (ширина) х 600 мм. (глубина)

Щит оборудован схемой АВР (два ввода на общие шины) и учётом электроэнергии

АВР реализован на устройстве автоматического ввода резерва АВР ТСМ-100/80 3р PROxima

Счетчик электроэнергии непосредственного включения - Меркурий 236ART-02PQRS зав. № 51243379, пломба ООО "НПК "Инкотекс" № 05092789П, дата выпуска - 05.03.2025 г.

Прибор диспетчеризации - Контроллер ZONT H1500+ Pro универсальный GSM / Wi-Fi / Etherrnet

Управляющее устройство - САУ-У

Реле термисторной защиты РТЗ-1М "Меандр"

Барьер искрозащиты ИСКРА-СК3.03 ООО "ПО ОВЕН"

Прибор контроля уровня жидкости БКК1-220 ООО "ПО ОВЕН"

Степень защиты по ГОСТ 14254-2015: IP54

Климатическое исполнение по ГОСТ15150-69: У3.1.

Изготовитель – ООО «МЕС-Электро», Санкт-Петербург, Таллинское шоссе, д. 153, корпус 2, лит.Д, оф. 26.

Изготовлено в соответствии с ТУ 27.12.31-001-43460746-2020 «Устройства комплектные низковольтные ввода, распределения и управления».

Сертификат соответствия на щиты ВРУ: EAЭС RU C-RU.HE23.B.00222/21, серия RU № 0276890. Срок действия по 22.12.2026 г.

ВРУ Вводно-распределительное устройство газовой котельной

Назначение:

Вводно-распределительное устройство (ВРУ) предназначен для ввода и распределения электроэнергии трехфазного переменного тока потребителей газовой  котельной по адресу: Свердловская область, Сысертский район, г. Арамиль, ул. Новая 2А (кад. №66:33:0101012:0207)

Контроль напряжения осуществляется с помощью реле контроля напряжения по вводу № 1,2. Выбор способа управления – Местное управление /Автоматическое осуществляется с помощью ключа расположенного на двери щита.

Климатическое исполнение – У3.1.

Щит АВР предназначен для установки в электротехнических помещениях.

Изготовитель – ООО «МЕС-Электро», Санкт-Петербург, Таллинское шоссе, д. 153, корпус 2, лит.Д, оф. 26.

Изготовлено в соответствии с ТУ 27.12.31-001-43460746-2020 «Устройства комплектные низковольтные ввода, распределения и управления».

Сертификат соответствия на щиты ВРУ: EAЭС RU C-RU.HE23.B.00222/21, серия RU № 0276890. Срок действия по 22.12.2026 г.

ВРУ Вводно-распределительное устройство газовой котельной 2х40А

Назначение:

Вводно-распределительное устройство (ВРУ) предназначен для ввода и распределения электроэнергии трехфазного переменного тока потребителей газовой  котельной

Климатическое исполнение – У3.1.

Щит ВРУ предназначен для установки в электротехническом помещении.

Номинальный ток 40А

Кол-в секций вводно-распределительного устройства: 2 секции

Изготовитель – ООО «МЕС-Электро», Санкт-Петербург, Таллинское шоссе, д. 153, корпус 2, лит.Д, оф. 26.

Изготовлено в соответствии с ТУ 27.12.31-001-43460746-2020 «Устройства комплектные низковольтные ввода, распределения и управления».

Сертификат соответствия на щиты ВРУ: EAЭС RU C-RU.HE23.B.00222/21, серия RU № 0276890. Срок действия по 22.12.2026 г.

ВРУ Вводно-распределительное устройство газовой котельной 32А

Назначение:

Вводно-распределительное устройство (ВРУ) предназначен для ввода и распределения электроэнергии трехфазного переменного тока потребителей газовой  котельной

Контроль напряжения осуществляется с помощью реле контроля напряжения по вводу № 1,2. Выбор способа управления – Местное управление /Автоматическое осуществляется с помощью ключа расположенного на двери щита.
