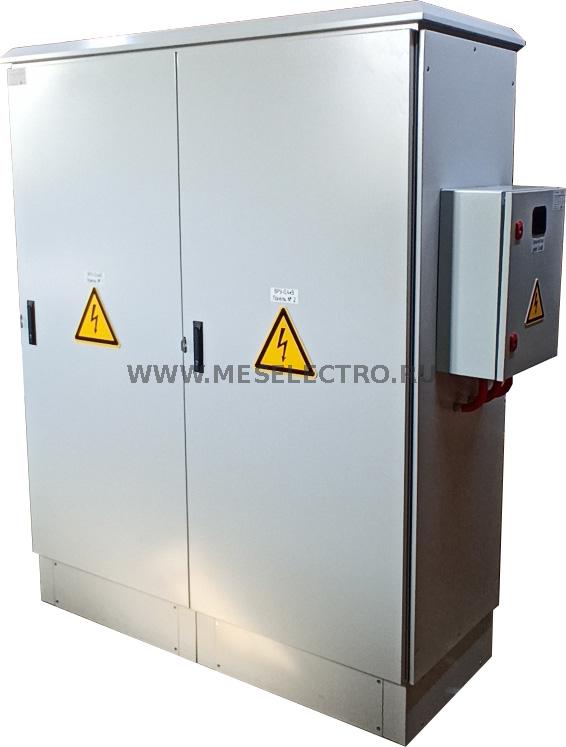

ВРУ Вводно-распределительное устройство 2000А для строительной площадки
ВРУ Вводно-распределительное устройство 2000А для строительной площадки
Назначение:
- Ввод, приём и распределение электрической энергии в установках напряжением 380 В трехфазного переменного тока частотой 50 Гц в сетях с глухозаземленной и изолированной нейтралью, а также для защиты линий при перегрузках и коротких замыканиях.

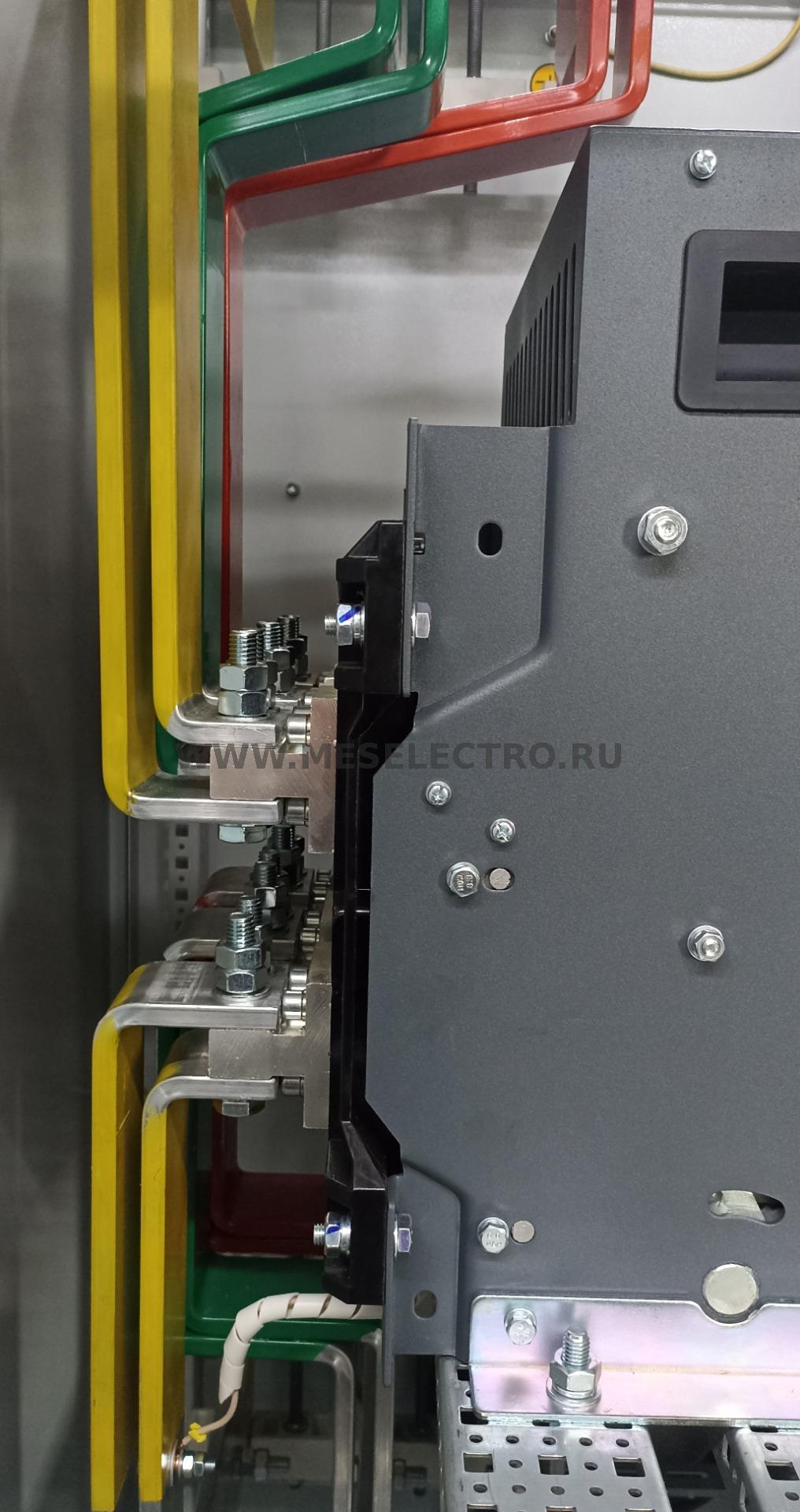

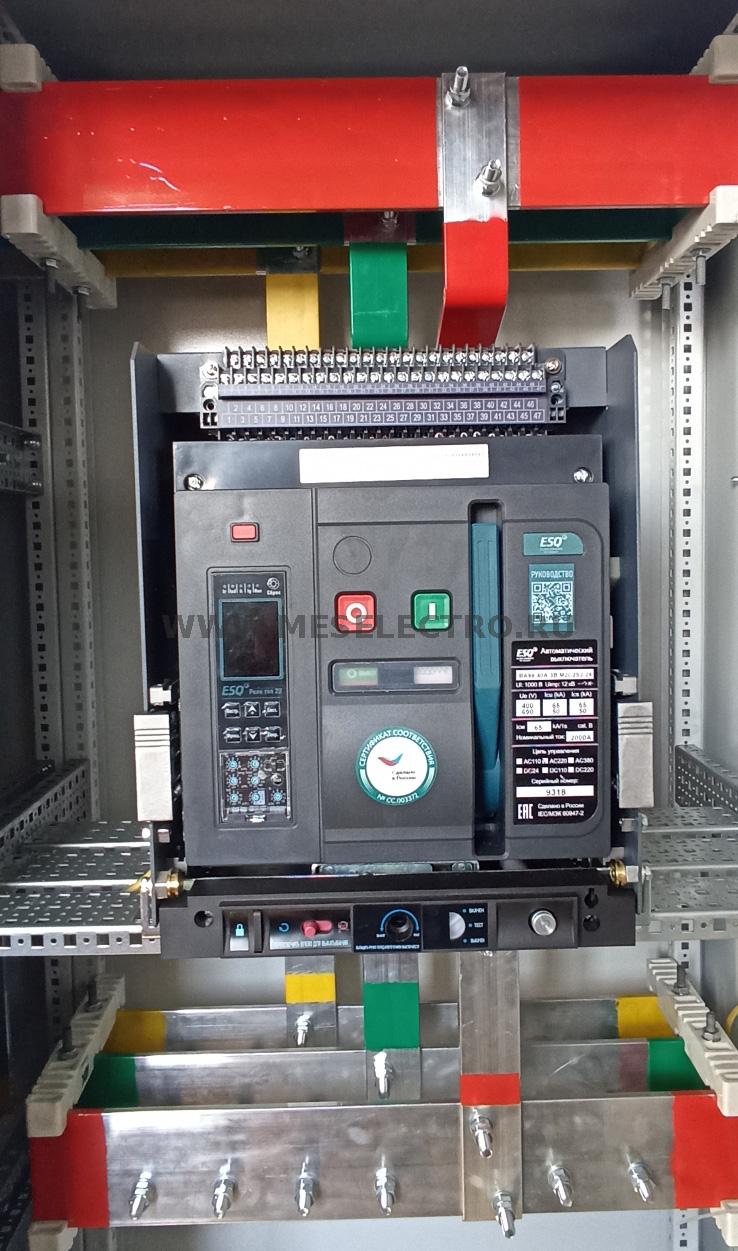

- Выкатной автоматический выключатель обеспечивает создание видимого разрыва цепи.
- Подключение вводных кабельных линий осуществляется на шины АД31Т 10х120, Iном=2070А
- Учёт электроэнергии осуществляется с использование счётчика "Меркурий 234 ART-03P"
- Сборные шины АД31Т 10х120, Iном=2070А
- Шина PEN: Шина медная 10х100, Iном=2350А
Изготовитель – ООО «МЕС-Электро», Санкт-Петербург, Таллинское шоссе, д. 153, корпус 2, лит.Д, оф. 26.
Изготовлено в соответствии с ТУ 27.12.31-001-43460746-2020 «Устройства комплектные низковольтные ввода, распределения и управления».
Сертификат соответствия на НКУ: EAЭС RU C-RU.HE23.B.00222/21, серия RU № 0276890. Срок действия по 22.12.2026 г.
Сертификат системы добровольной сертификации пожарной безопасности № РОСС.RU.32623.ОС07.04039. Срок действия по 04.12.2028 г.
Другие предложения
ША Шкаф автоматики газовой котельной (GSM-контроллер CCU825)
ЩТЗ Щит тепловой и газовой защиты на 3 маслонаполненных трансформатора
ПЭСПЗ 2х630/380-АВР Панель питания электрооборудования систем противопожарной защиты в сейсмостойком исполнении
ША Шкаф автоматики газовой котельной (GSM-контроллер CCU825)
ША Шкаф автоматики газовой котельной (GSM-контроллер CCU825)
Шкаф автоматики предназначен для автоматизации внутреннего газоснабжения с помощью универсального GSM-контроллера CCU825 (RADS Electronics)
Материал корпуса - пластик
Климатическое исполнение – У3.1.
ША предназначен для установки в электротехнических помещениях.
Изготовитель – ООО «МЕС-Электро», Санкт-Петербург, Таллинское шоссе, д. 153, корпус 2, лит.Д, оф. 26.
Изготовлено в соответствии с ТУ 27.12.31-001-43460746-2020 «Устройства комплектные низковольтные ввода, распределения и управления».
Сертификат соответствия на шкафы ША: EAЭС RU C-RU.HE23.B.00222/21, серия RU № 0276890. Срок действия по 22.12.2026 г.
ЩТЗ Щит тепловой и газовой защиты на 3 маслонаполненных трансформатора
ЩТЗ Щит тепловой и газовой защиты на 3 маслонаполненных трансформатора
Низковольтное комплектное устройство Щит тепловой и газовой защиты на 3 маслонаполненных трансформатора предназначено для реализации тепловой и газовой защиты (контроль превышения давления).
Принцип действия:
- Ввод тепловой и газовой защиты в работу производится переключателем «Ввести тепловую защиты» и «Ввести газовую защиту».
- Контроль температуры трансформатора осуществляется встроенным реле имеющим 2 нормально разомкнутых контакта состояния (порог 1 и порог 2). При достижении порога № 1 происходит замыкание контакта клемм 5-6 клеммника Х1 (трансформатор 3), при достижении порога № 2 происходит замыкание контактов клемм 7-8 клеммника Х1 (Трансформатор 3).
- При достижении первого порога происходит срабатывание указательного реле АВАРИЯ и замыкание контактов на клеммнике Х1:3-4. При достижении второг порога происходит замыкание клемм на клеммнике X1:1-2.
- Газовая защита трансформатор осуществляется встроенным реле имеющим 2 нормально разомкнутых контакта состояния (порог 1 и порог 2). При достижении порога № 1 происходит замыкание контакта клемм 5-6 клеммника Х2 (трансформатор 3), при достижении порога № 2 происходит замыкание контактов клемм 7-8 клеммника Х2 (Трансформатор 3).
- При достижении первого порога происходит срабатывание указательного реле АВАРИЯ и замыкание контактов на клеммнике Х2:3-4. При достижении второго порога происходит замыкание клемм на клеммнике X2:1-2.
Аналогичным образом построена защита следующих 2-х трансформаторов.
В щите предусмотрена проверка лам индикации «Тепловая защита введена» и «Газовая защита введена», а также лампы «АВАРИЯ» при нажатии на кнопку «Проверка ламп индикации»
Схемой предусмотрен выбор напряжени цепей управления от двух независимых источников электроэнергии переменного однофазного тока 50Гц с помощью перекидного реле КL1
ПЭСПЗ 2х630/380-АВР Панель питания электрооборудования систем противопожарной защиты в сейсмостойком исполнении
ПЭСПЗ 2х630/380-АВР Панель питания электрооборудования систем противопожарной защиты в сейсмостойком исполнении
Низковольтное комплектное устройство ПЭСПЗ 2х630/380-АВР предназначено для:
- Ввода, приема и распределения электрической энергии в установках напряжением 400 В трехфазного переменного тока частотой 50 Гц в сетях с глухозаземленной нейтралью, а также для защиты линий при перегрузках и коротких замыканиях.
- Реализации алгоритма АВР «Ввод № 1 - Ввод № 2» на общие сборные шины. Без межсекционной перемычки. В качестве управляющего устройства принят блок АВР-3/3-0И.01 «ПОЛИГОН»
- Индикация наличия напряжения на вводах № 1: Лампа индикаторная белого цвета «СЕТЬ1»/ «СЕТЬ2». Индикация включенного положения контатково ввода № 1 - 2 осуществляется инидкаторными лампами зелёного цвета «В РАБОТЕ».
- Для выбора режимов работы АВР, управления в местном и автоматическом режимах используется панель управления АВР-3/3-ПУ «ПОЛИГОН»
- Для индикации параметров ввода № 1/2 принята панель цифровой индикации АВР-3/3-ПЦИ (к блоку АВР-3/3-И.01)
Степень защиты по ГОСТ 14254-2015: IP54
Климатическое исполнение по ГОСТ15150-69: У3.1.
Изготовитель – ООО «МЕС-Электро», Санкт-Петербург, Таллинское шоссе, д. 153, корпус 2, лит.Д, оф. 26.
Изготовлено в соответствии с ТУ 27.12.31-001-43460746-2020 «Устройства комплектные низковольтные ввода, распределения и управления».
Сертификат соответствия на щиты ПЭСПЗ: EAЭС RU C-RU.HE23.B.00222/21, серия RU № 0276890. Срок действия по 22.12.2026 г.
