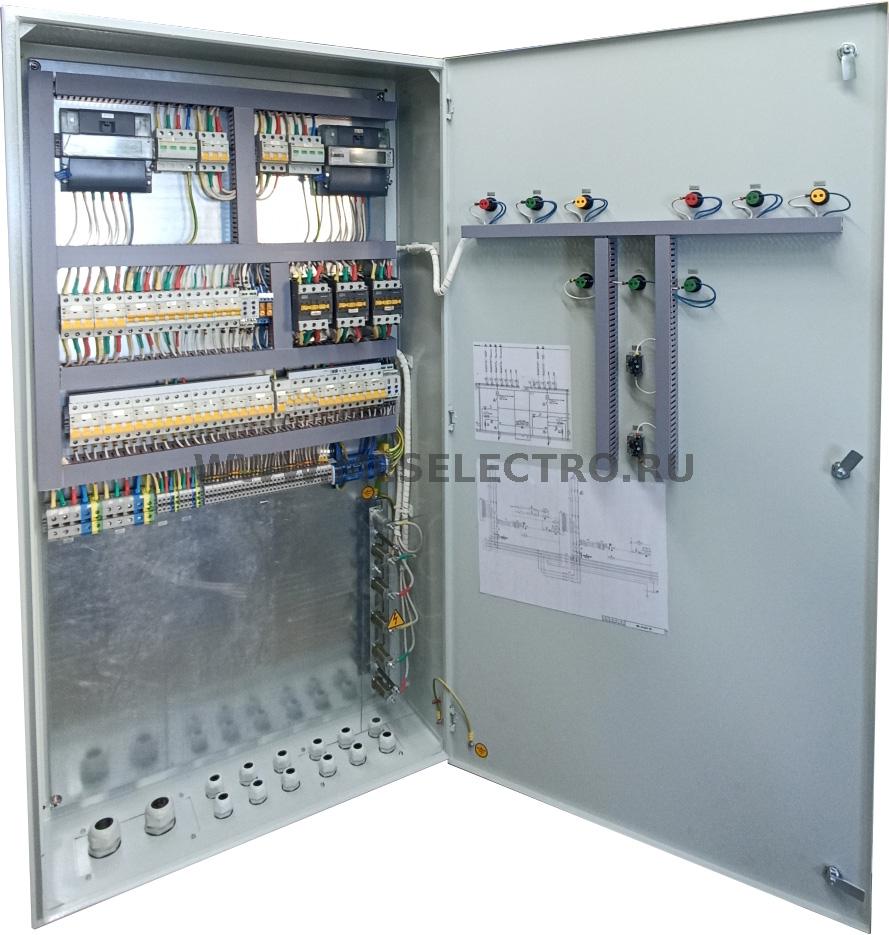

ВРУ 2х63/380-АВР Вводно-распределительное устройство с ОПС и поглотителями ЭМП на вводах
ВРУ 2х63/380-АВР Вводно-распределительное устройство c АВР по схеме (Ввод № 1 - Межсекция - Ввод № 2)
ВРУ 2х63/380-АВР Вводно-распределительное устройство предназначено для:
- Ввода, приема и распределения электрической энергии в установках напряжением 380 В трехфазного переменного тока частотой 50 Гц в сетях с глухозаземленной и изолированной нейтралью, а также для защиты линий при перегрузках и коротких замыканиях.

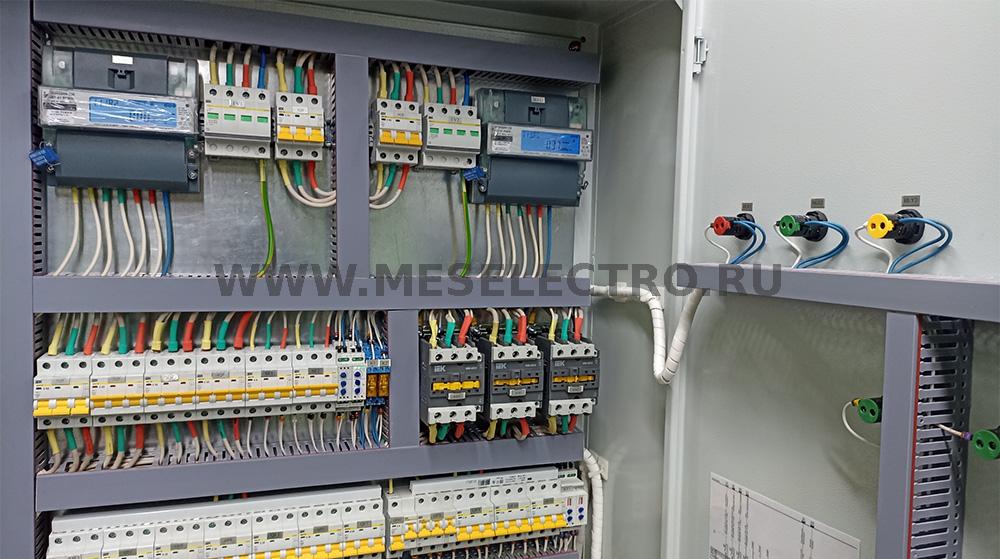

- Учёт электроэнергии осуществляется по обоим вводам трёхфазными многотарифными счётчиками непосредственного включения Меркурий 236 ART-01 PQRS
- Режимы работы: Местное / Автоматическое.
- Реализации алгоритма автоматического включения резерва (АВР) по схеме "Ввод № 1 - Межсекция - Ввод № 2" при которой каждый ввод работает на свою секцию. В случае нарушения исчезновения по какому-либо вводу происходит его отключение с дальнейшим включением межсекционного контактора.

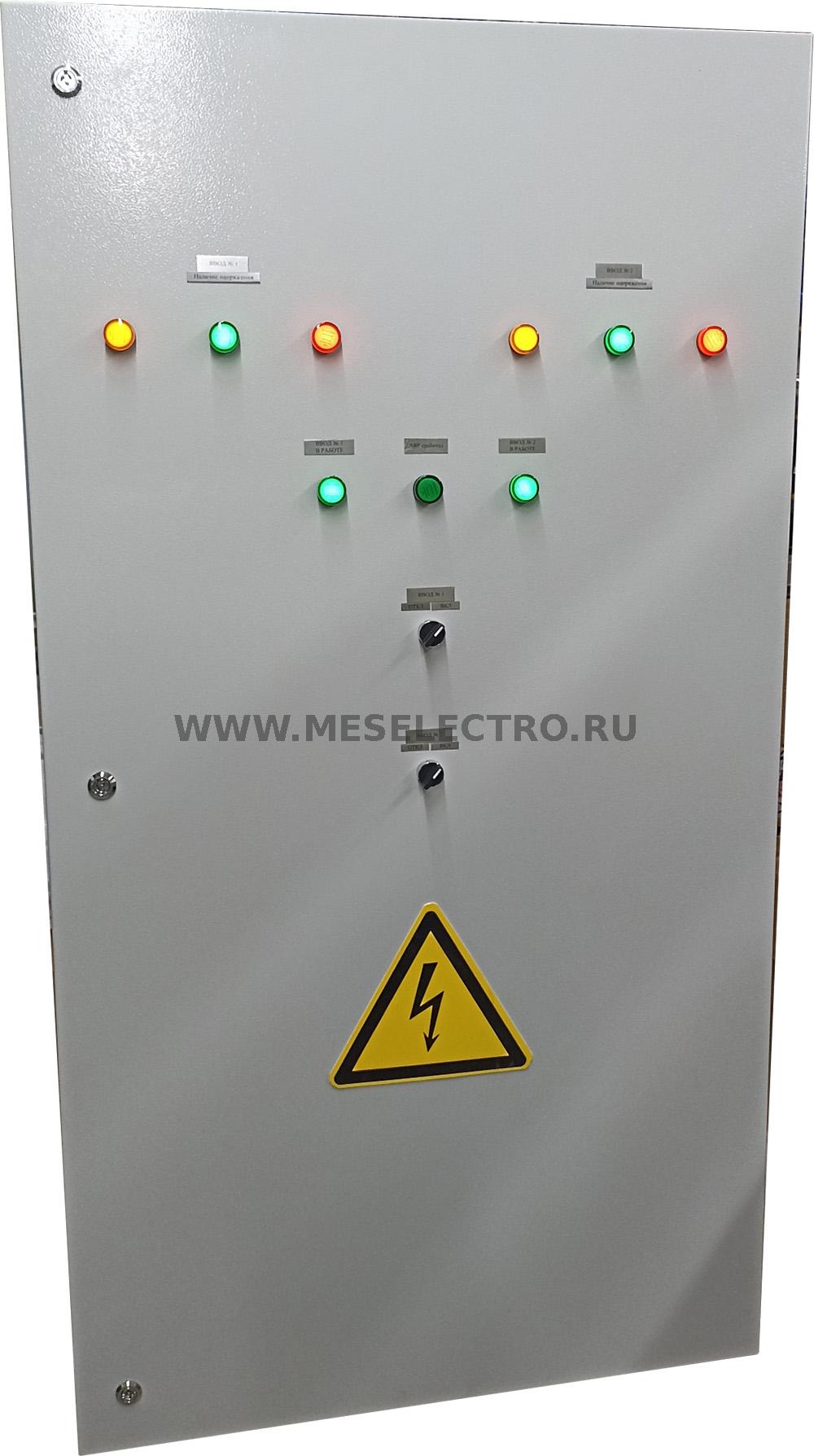

- Предусмотрена индикация наличия напряжения на вводах № 1,2 лампами жёлтого (фаза А), зелёного (фаза В), красного (Фаза С).
- Индикации включенного положения вводных и межсекционного контактора осуществляется лампами зелёного цвета "Ввод № 1 в работе", "Ввод № 2 в работе", "АВР сработал".
- Контроль напряжения на обоих ввода осуществляется с помощью реле контроля напряжения РКН-3-15-15 "Меандр"
- На вводе № 1, 2 установлены ограничители импульсного перенапряжения ОПС1-В 4Р In=30kA Un=400В Im=60kA

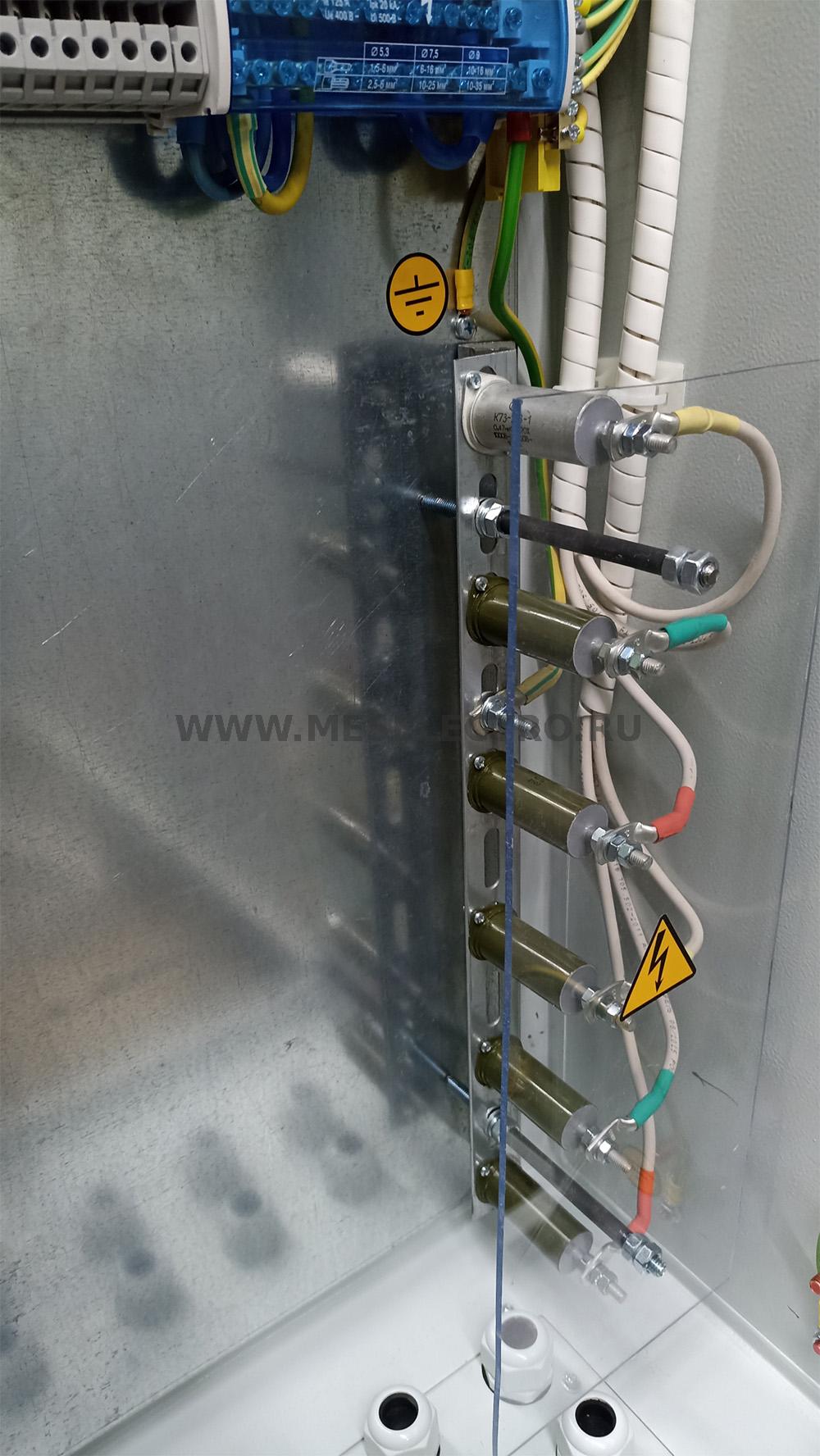

- Для предотвращения помех на вводах смонтированы конденсаторы подавления электромагнитных помех К73-28-1 0,47мкФ, 1000В/380В/100А
Габаритный размер 1500х800х280
Степень защиты по ГОСТ 14254-2015: IP54
Климатическое исполнение по ГОСТ15150-69: У3.1.
Изготовитель – ООО «МЕС-Электро», Санкт-Петербург, Таллинское шоссе, д. 153, корпус 2, лит.Д, оф. 26.
Изготовлено в соответствии с ТУ 27.12.31-001-43460746-2020 «Устройства комплектные низковольтные ввода, распределения и управления».
Сертификат соответствия на щиты ПЭСПЗ: EAЭС RU C-RU.HE23.B.00222/21, серия RU № 0276890. Срок действия по 22.12.2026 г.
