ЩТЗ Щит тепловой и газовой защиты на 3 маслонаполненных трансформатора
ЩТЗ Щит тепловой и газовой защиты на 3 маслонаполненных трансформатора

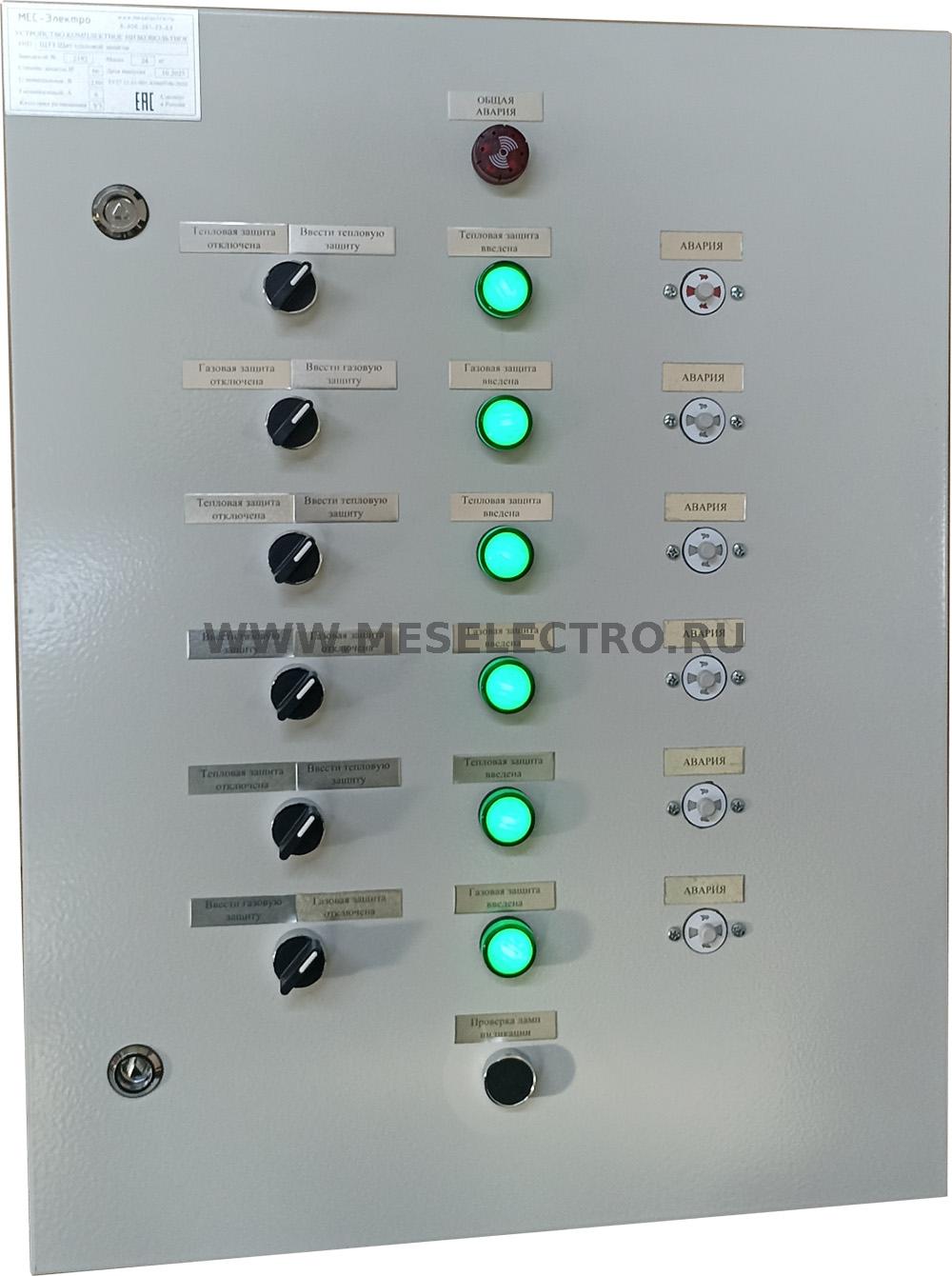

Низковольтное комплектное устройство Щит тепловой и газовой защиты на 3 маслонаполненных трансформатора предназначено для реализации тепловой и газовой защиты (контроль превышения давления).
Принцип действия:
- Ввод тепловой и газовой защиты в работу производится переключателем «Ввести тепловую защиты» и «Ввести газовую защиту».
- Контроль температуры трансформатора осуществляется встроенным реле имеющим 2 нормально разомкнутых контакта состояния (порог 1 и порог 2). При достижении порога № 1 происходит замыкание контакта клемм 5-6 клеммника Х1 (трансформатор 3), при достижении порога № 2 происходит замыкание контактов клемм 7-8 клеммника Х1 (Трансформатор 3).
- При достижении первого порога происходит срабатывание указательного реле АВАРИЯ и замыкание контактов на клеммнике Х1:3-4. При достижении второг порога происходит замыкание клемм на клеммнике X1:1-2.
- Газовая защита трансформатор осуществляется встроенным реле имеющим 2 нормально разомкнутых контакта состояния (порог 1 и порог 2). При достижении порога № 1 происходит замыкание контакта клемм 5-6 клеммника Х2 (трансформатор 3), при достижении порога № 2 происходит замыкание контактов клемм 7-8 клеммника Х2 (Трансформатор 3).
- При достижении первого порога происходит срабатывание указательного реле АВАРИЯ и замыкание контактов на клеммнике Х2:3-4. При достижении второго порога происходит замыкание клемм на клеммнике X2:1-2.
Аналогичным образом построена защита следующих 2-х трансформаторов.

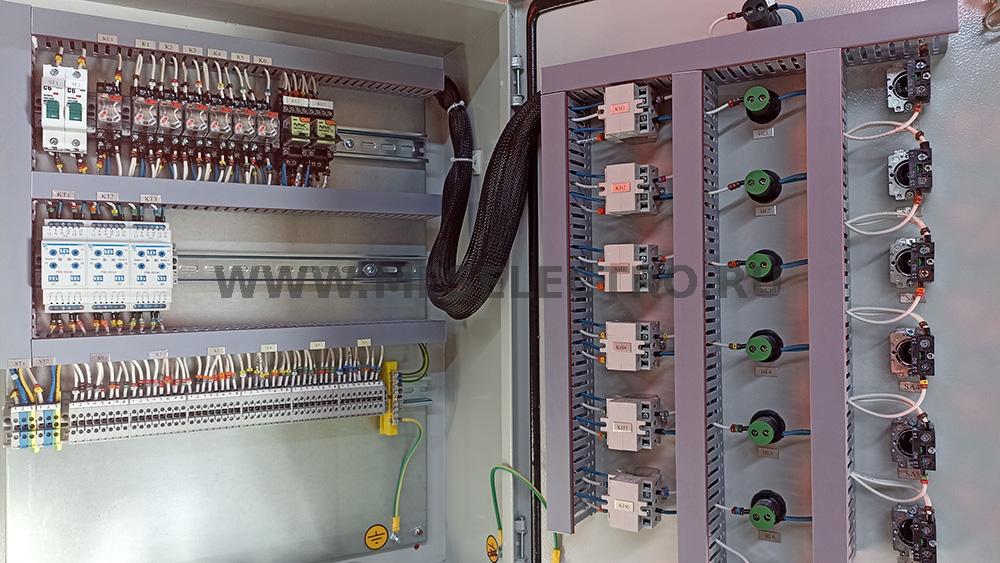

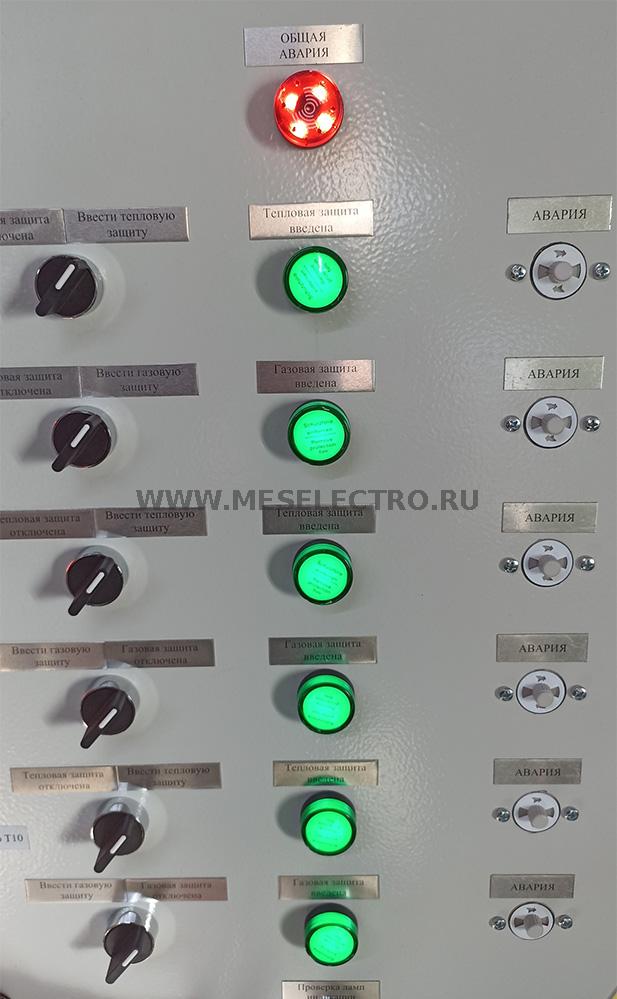

В щите предусмотрена проверка лам индикации «Тепловая защита введена» и «Газовая защита введена», а также лампы «АВАРИЯ» при нажатии на кнопку «Проверка ламп индикации»
Схемой предусмотрен выбор напряжени цепей управления от двух независимых источников электроэнергии переменного однофазного тока 50Гц с помощью перекидного реле КL1
Габаритный размер: 650 (высота) х 500(ширина) х 220(глубина)
Степень защиты оболочки по ГОСТ 14254-2015: IP31
Климатическое исполнение по ГОСТ 15150-69: У3.1.
Цвет оболочки: серый, RAL7035
Изготовлено в соответствии с ТУ 27.12.31-001-43460746-2020 «Устройства комплектные низковольтные ввода, распределения и управления».
Изготовитель – ООО «МЕС-Электро», Санкт-Петербург, Таллинское шоссе, д. 153, корпус 2, лит.Д, оф. 26.
Сертификат соответствия на ЩТЗ: EAЭС RU C-RU.HE23.B.00222/21, серия RU № 0276890. Срок действия по 22.12.2026 г.
Другие предложения
ША Шкаф автоматики газовой котельной (GSM-контроллер CCU825)
ПЭСПЗ 2х16/230-АВР с выбором приоритета ввода и блокировкой работы при аварии вводов
ША Шкаф автоматики газовой котельной (Atekom Technology Co)
ША Шкаф автоматики газовой котельной (GSM-контроллер CCU825)
ША Шкаф автоматики газовой котельной (GSM-контроллер CCU825)
Шкаф автоматики предназначен для автоматизации внутреннего газоснабжения с помощью универсального GSM-контроллера CCU825 (RADS Electronics)
Материал корпуса - пластик
Климатическое исполнение – У3.1.
ША предназначен для установки в электротехнических помещениях.
Изготовитель – ООО «МЕС-Электро», Санкт-Петербург, Таллинское шоссе, д. 153, корпус 2, лит.Д, оф. 26.
Изготовлено в соответствии с ТУ 27.12.31-001-43460746-2020 «Устройства комплектные низковольтные ввода, распределения и управления».
Сертификат соответствия на шкафы ША: EAЭС RU C-RU.HE23.B.00222/21, серия RU № 0276890. Срок действия по 22.12.2026 г.
ПЭСПЗ 2х16/230-АВР с выбором приоритета ввода и блокировкой работы при аварии вводов
ПЭСПЗ 2х16/230-АВР с выбором приоритета ввода и блокировкой работы при аварии вводов
Низковольтное комплектное устройство Панель питания электрооборудования систем противопожарной защиты ПЭСПЗ предназначен для:
Ввода, приема и распределения электрической энергии в установках напряжением 230 В однофазного переменного тока частотой 50 Гц в сетях с глухозаземленной и изолированной нейтралью, а также для защиты линий при перегрузках и коротких замыканиях.
Реализации алгоритма автоматического включения резерва (АВР). Выбор приоритета схемы АВР производится переключателем «1-2» (Ввод № 1 / Ввод № 2) расположенным на двери щита.
Схемное решение предполагает запрет на автоматическое включение резерва в случае аварийного отключения вводных выключателей по перегрузке или КЗ.
Лампа «АВАРИЯ» жёлтого цвета предусмотрена для световой индикации аварийного состояния вводных выключателей и отключенного положения автоматических выключателей защиты цепей управления SF3 и SF4.
Индикация ввода находящего в работе сигнальными лампами красного цвета. "Ввод № 1 в работе»" и "Ввод № 2 в работе".
Степень защиты по ГОСТ 14254-2015: IP54
Климатическое исполнение по ГОСТ15150-69: У3.1.
Изготовитель – ООО «МЕС-Электро», Санкт-Петербург, Таллинское шоссе, д. 153, корпус 2, лит.Д, оф. 26.
ША Шкаф автоматики газовой котельной (Atekom Technology Co)
ША Шкаф автоматики газовой котельной (Atekom Technology Co)
ША шкаф автоматики газовой котельной предназначен для работы в составе комплекса по автоматизации электрооборудования газовой котельной.
В качестве устройства автоматизации технологического процесса применён свободно-программируемый контроллер NA2000 PLC компании Atekom Technology Co, Ltd.
Сенсорная панель оператора - Weintek cMT2108X2
Источник бесперебойного питания - TEPLOCOM-250+ с АКБ 12В, 17Ah
GSM-контроллер - CCU825-HOME/DB/AE-P
Климатическое исполнение – У3.1.
ША предназначен для установки в электротехнических помещениях.
Изготовитель – ООО «МЕС-Электро», Санкт-Петербург, Таллинское шоссе, д. 153, корпус 2, лит.Д, оф. 26.
Изготовлено в соответствии с ТУ 27.12.31-001-43460746-2020 «Устройства комплектные низковольтные ввода, распределения и управления».
Сертификат соответствия на НКУ (Шкаф автоматики ША): EAЭС RU C-RU.HE23.B.00222/21, серия RU № 0276890. Срок действия по 22.12.2026 г.
