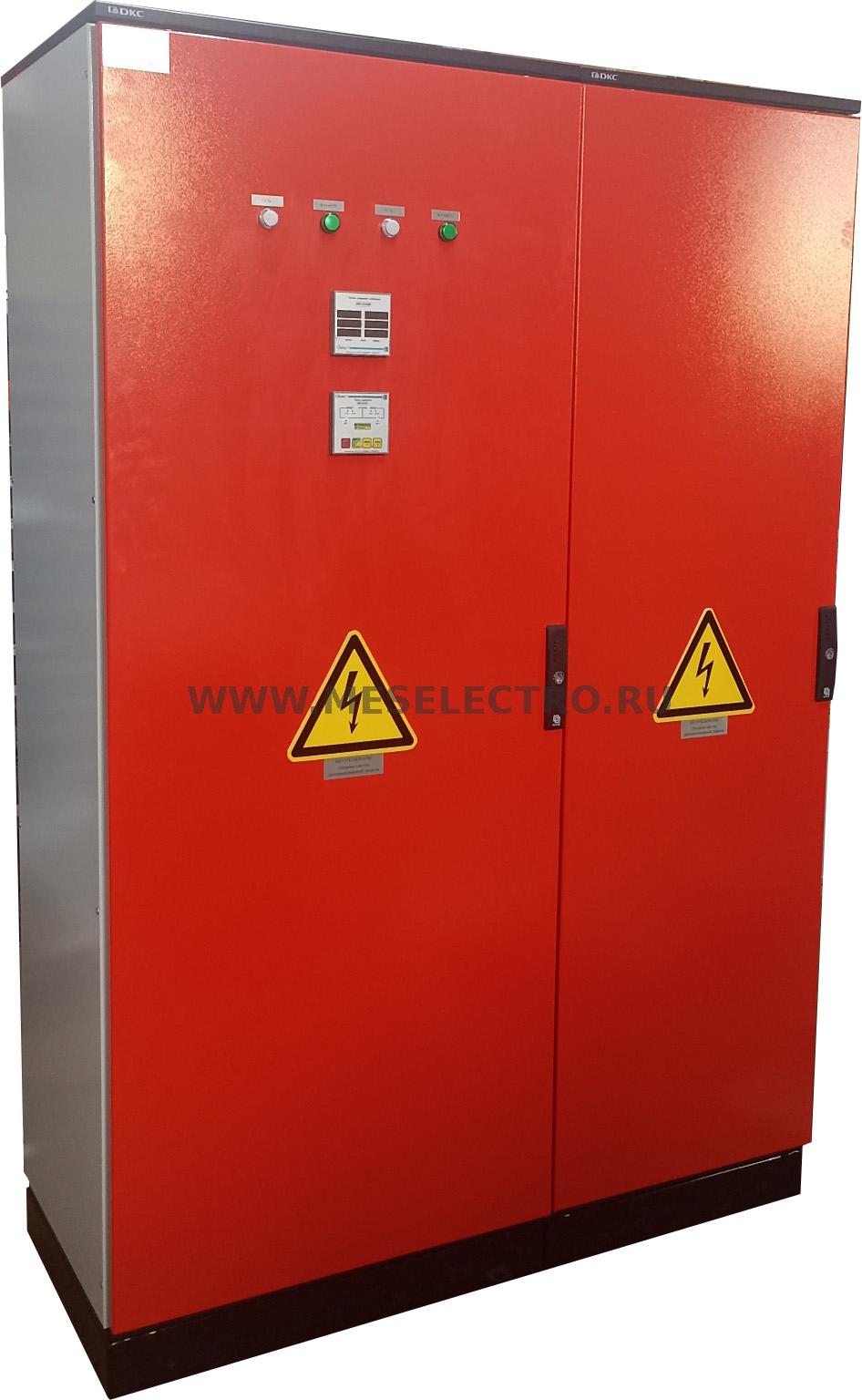

ПЭСПЗ 2х630/380-АВР Панель питания электрооборудования систем противопожарной защиты в сейсмостойком исполнении
ПЭСПЗ 2х630/380-АВР Панель питания электрооборудования систем противопожарной защиты в сейсмостойком исполнении
Низковольтное комплектное устройство ПЭСПЗ 2х630/380-АВР предназначено для:
- Ввода, приема и распределения электрической энергии в установках напряжением 400 В трехфазного переменного тока частотой 50 Гц в сетях с глухозаземленной нейтралью, а также для защиты линий при перегрузках и коротких замыканиях.
- Реализации алгоритма АВР «Ввод № 1 - Ввод № 2» на общие сборные шины. Без межсекционной перемычки. В качестве управляющего устройства принят блок АВР-3/3-0И.01 «ПОЛИГОН»

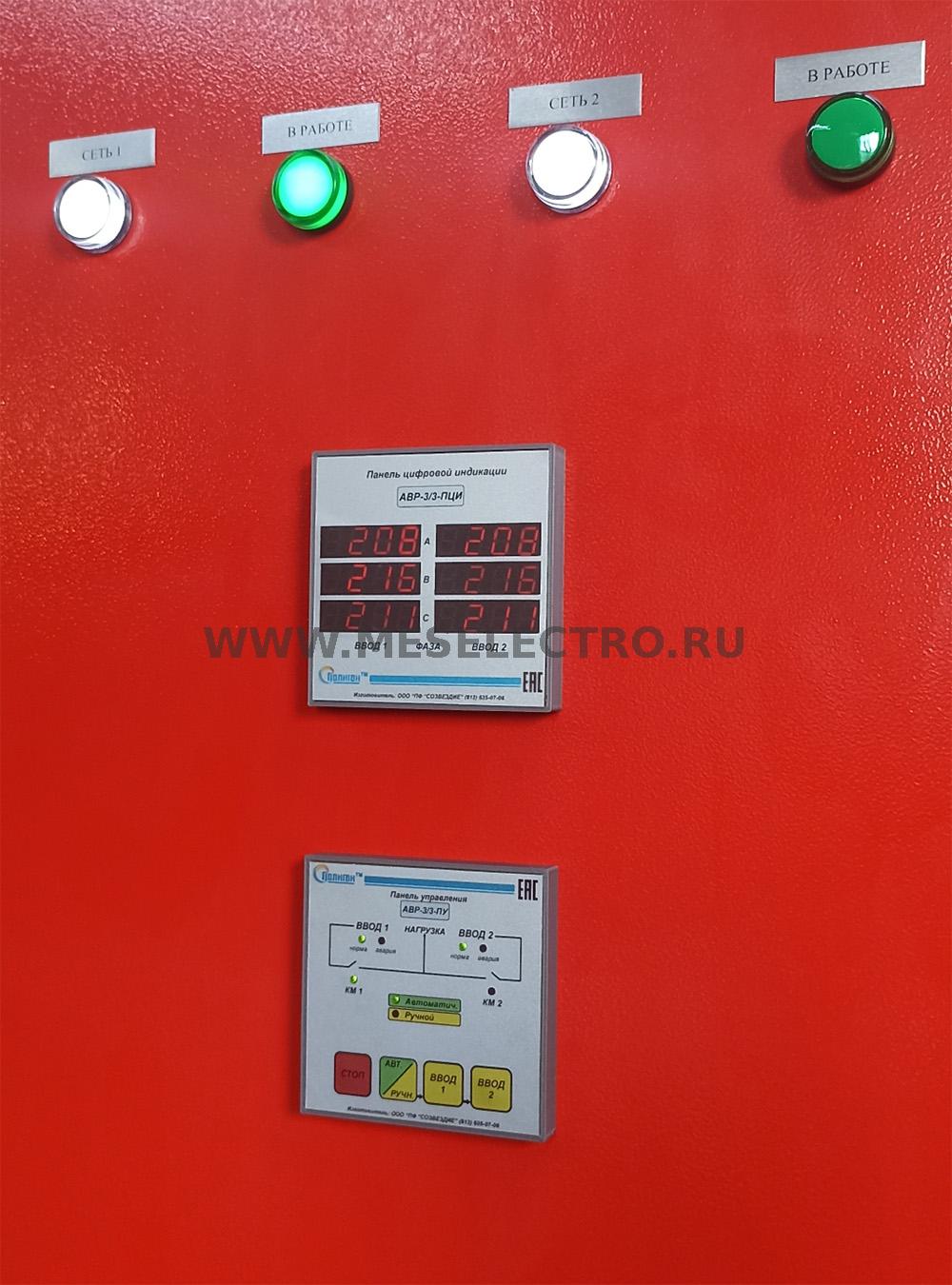

- Индикация наличия напряжения на вводах № 1: Лампа индикаторная белого цвета «СЕТЬ1»/ «СЕТЬ2». Индикация включенного положения контатково ввода № 1 - 2 осуществляется инидкаторными лампами зелёного цвета «В РАБОТЕ».

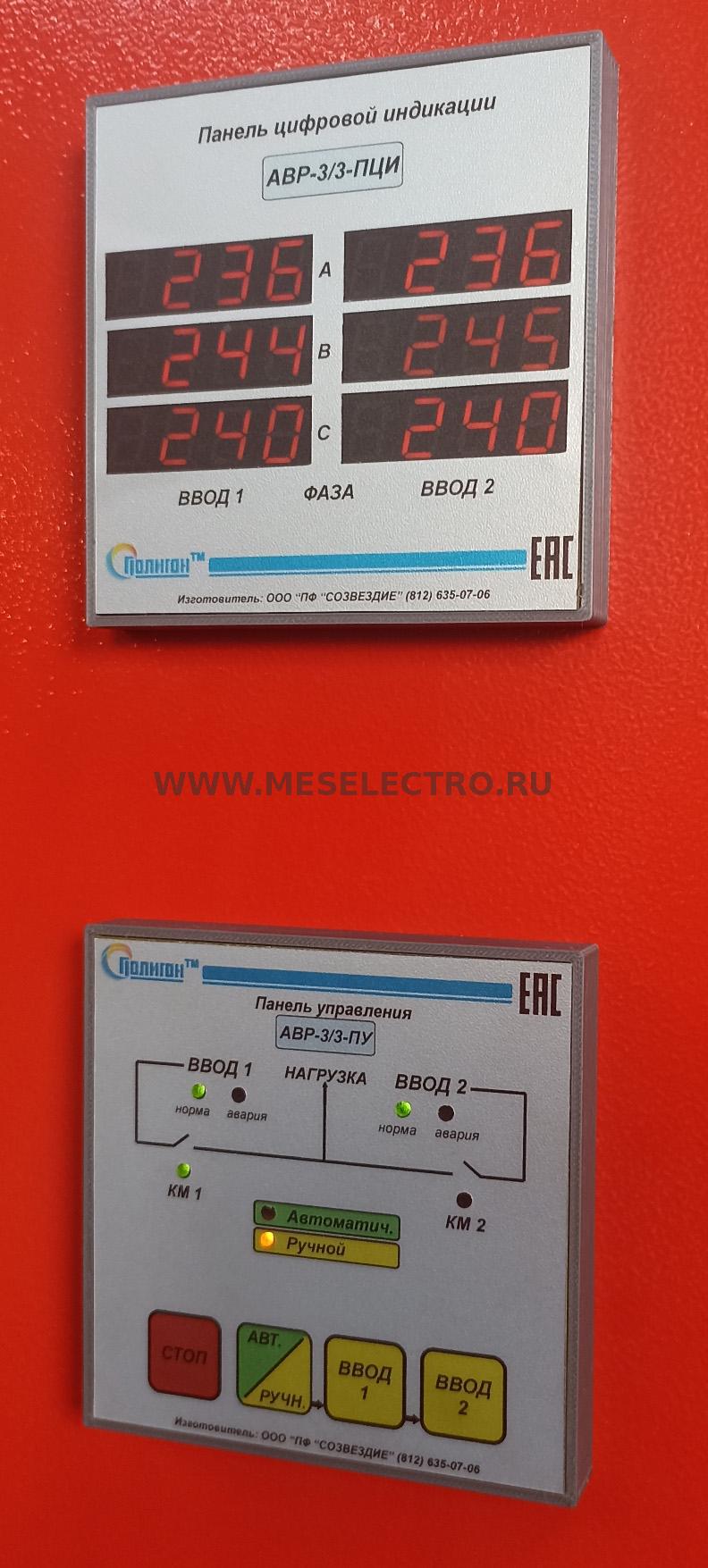

- Для выбора режимов работы АВР, управления в местном и автоматическом режимах используется панель управления АВР-3/3-ПУ «ПОЛИГОН»
- Для индикации параметров ввода № 1/2 принята панель цифровой индикации АВР-3/3-ПЦИ (к блоку АВР-3/3-И.01)
Перечень входящих комплектующих
|
№ |
Наименование, краткая характеристика |
Кол-во |
Ед. изм. |
|

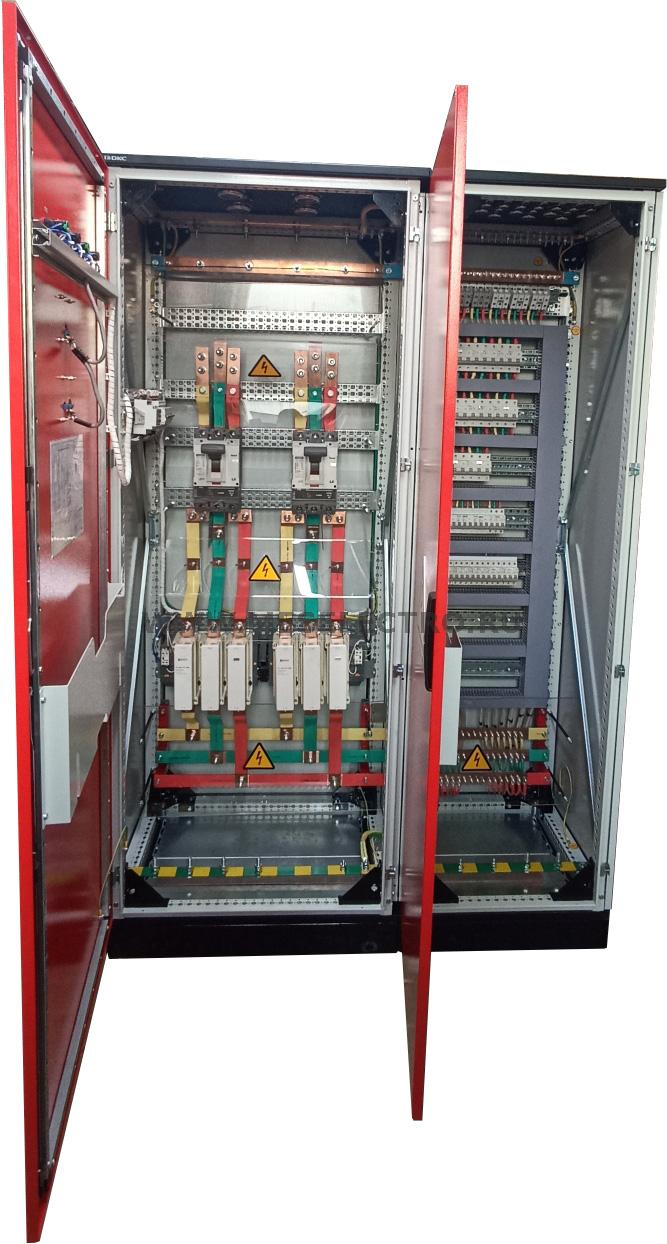

Вводная панель: |
|
|
|
|
1 |
Корпус: Щит напольный, габ. размер 2100(высота в сборе на цоколе 100 мм.) х 800(ширина по фасаду) х 600(глубина), IP54, RAL7035(серый). Каркас - гнутый профиль 2,0 мм. Толщина закрытий 1,5 мм. Сальниковые ввода в комплекте. Комплект дополнительных реек усиления каркаса - 1 компл. Сейсмоцоколь - 1 шт.Карман для документации - 1 шт. Маркеровка коммутационных аппаратов и средств индикации - металлографика. Комплектация: |
1,00 |
компл. |
|
2 |
R5NKMN20 Стойки вертикальные, для шкафов CQE N высотой 2000 мм, 4 шт. RAL7035 |
1,00 |
компл. |
|
3 |
R5NKTB86 Комплект, крыша и основание, для шкафов CQE N, 800X600 мм |
1,00 |
компл. |
|
4 |
R5NCPE2080RAL3020 Дверь сплошная 2000х800 мм CQE N RAL3020 |
1,00 |
компл. |
|
5 |
R5NTE80 Карман для документации, металлический, для дверей шириной 800 мм |
1,00 |
компл. |
|
6 |
R5NCRE2080 Панель задняя для шкафов CQE N, ВхШ 2000х800 мм |
1,00 |
компл. |
|
7 |
R5NLE2062 Панели боковые для шкафов CQE N, ВхГ 2000х600 мм, комплект 2 шт. |
1,00 |
компл. |
|
8 |
R5ZE861SYB Сейсмоцоколь |
1,00 |
компл. |
|
9 |
R5NSK2006B Комплектам усилителей сейсмостойкий для корпусов CQE |
1,00 |
компл. |
|
10 |
Ввод: Выключатель автоматический TS630N (65kA) FTU 630 A 3P3T (LSiS) |
2,00 |
шт. |
|
11 |
Контактор Контактор КТЭ 630А 380В NO EKF PROxima |
2,00 |
шт. |
|
12 |
Защита цепей управления: Выключатель автоматический AV-6 3P 6A (C) 6kA EKF AVERES |
2,00 |
шт. |
|
13 |
Комплект взаимной блокировки КТЭ 630А 380В NO EKF PROxima |
1,00 |
шт. |
|
14 |

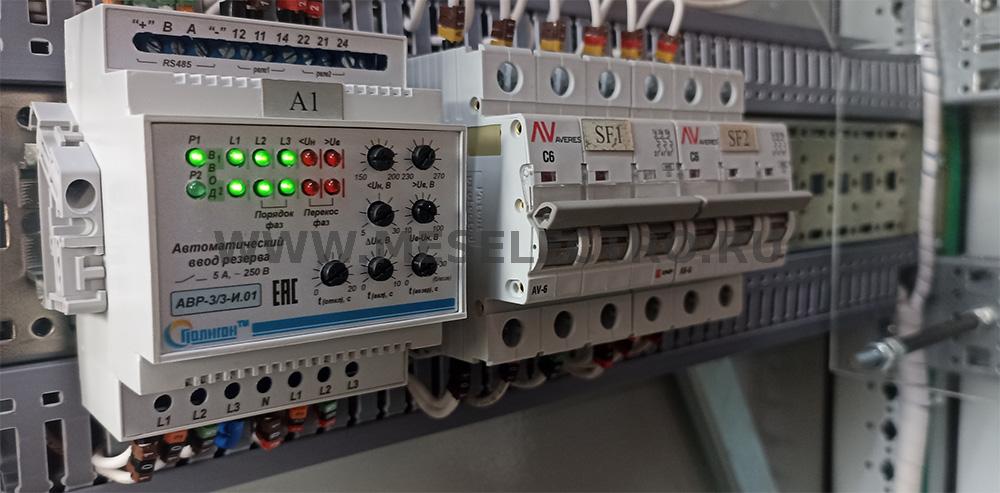

АВР-3/3-И.01 Блок автоматического ввода резерва |
1,00 |
шт. |
|
15 |
АВР-3/3-ПЦИ Панель цифровой индикации напряжения |
1,00 |
шт. |
|
16 |
Сигнальная лампа MT22-S61, белый, 220V AC IP65 |
2,00 |
шт. |
|
17 |
Сигнальная лампа MT22-S63, зеленый, 220V AC IP65 |
2,00 |
шт. |
|
18 |

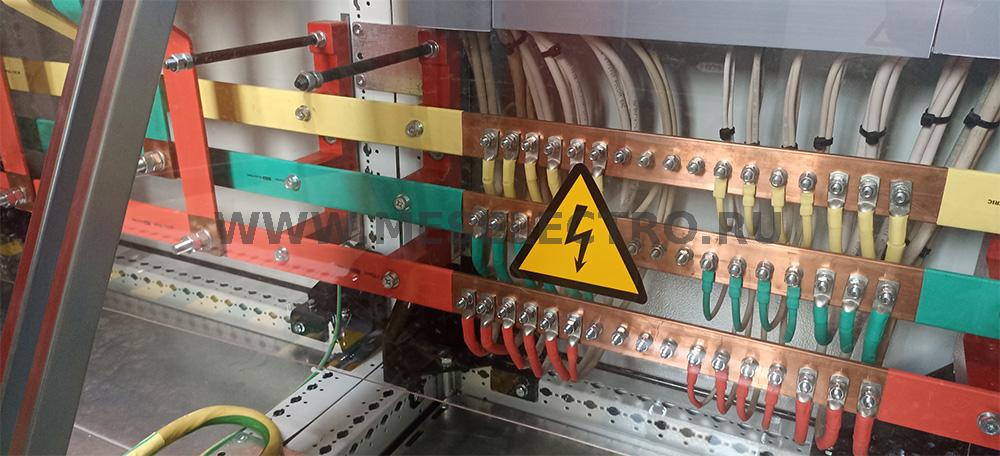

Сборные шины: шина медная 5х40, Iном = 700А |
1,00 |
компл. |
|
19 |
Шина N, PE: шина медная 5х40, Iном = 700А |
1,00 |
компл. |
|
20 |
Комплект расходных материалов (метизы, провод, DIN-рейка, короба, маркеровка и т.д.) |
1,00 |
компл. |
|
21 |
Закрытие из поликарбоната для предотвращения доступа к открытым токопроводящим частям и контактам коммутационных аппаратов |
1,00 |
компл. |
|

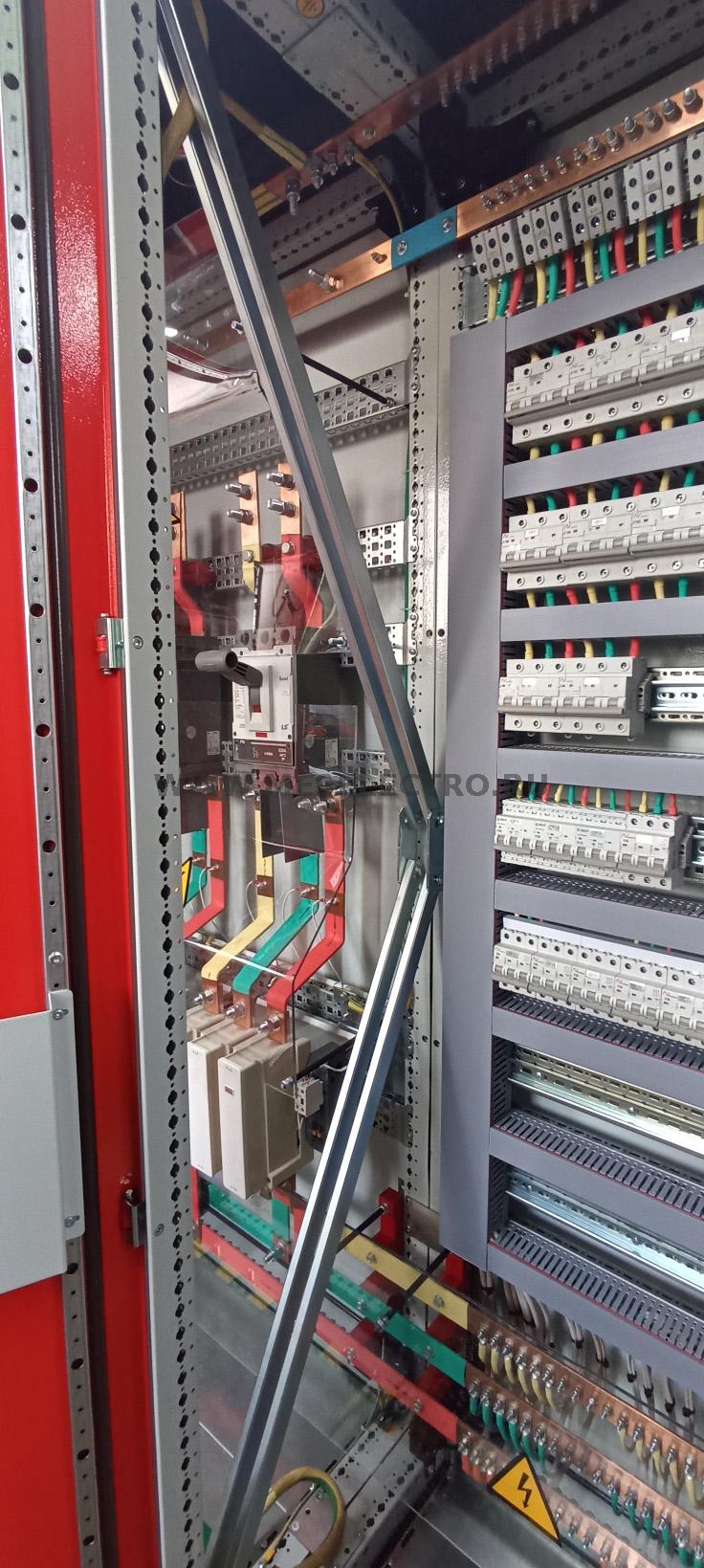

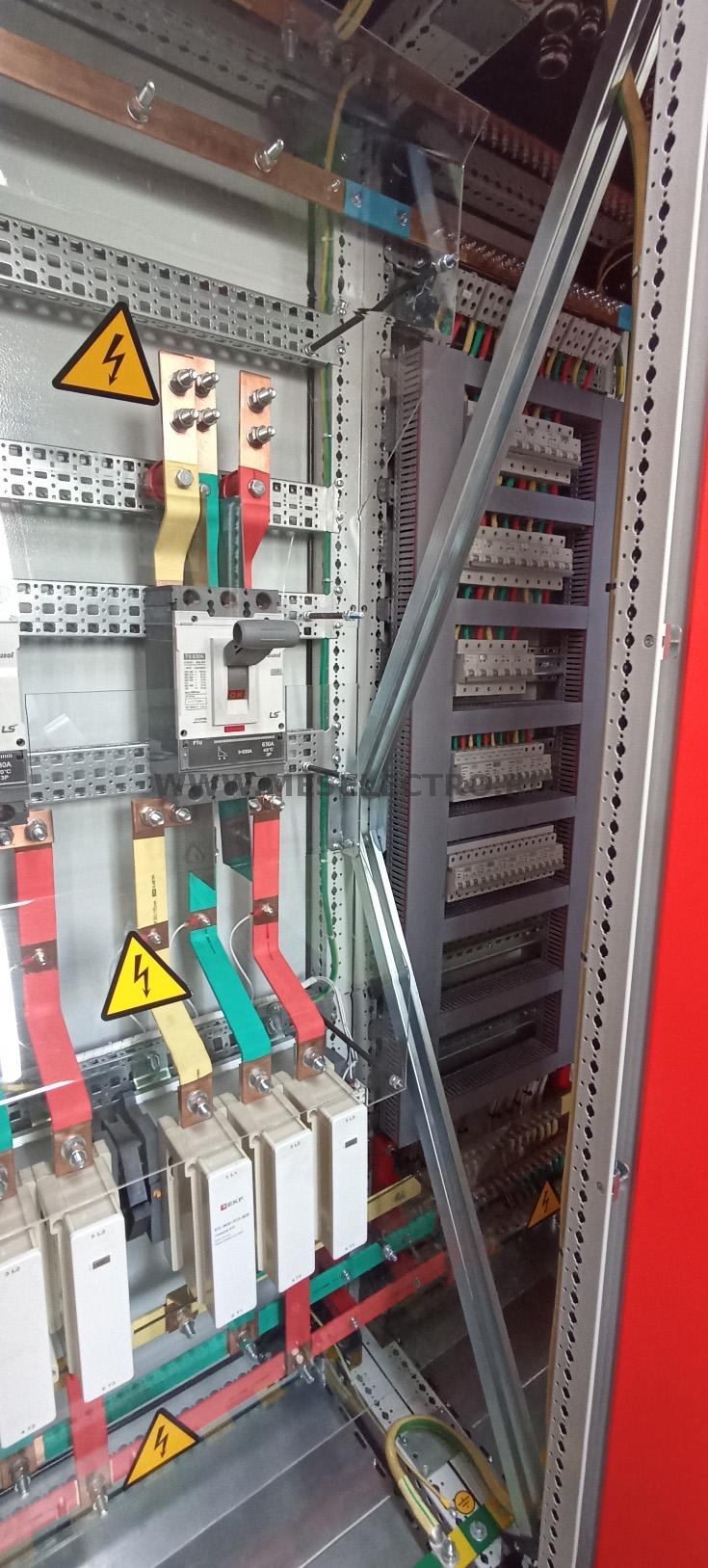

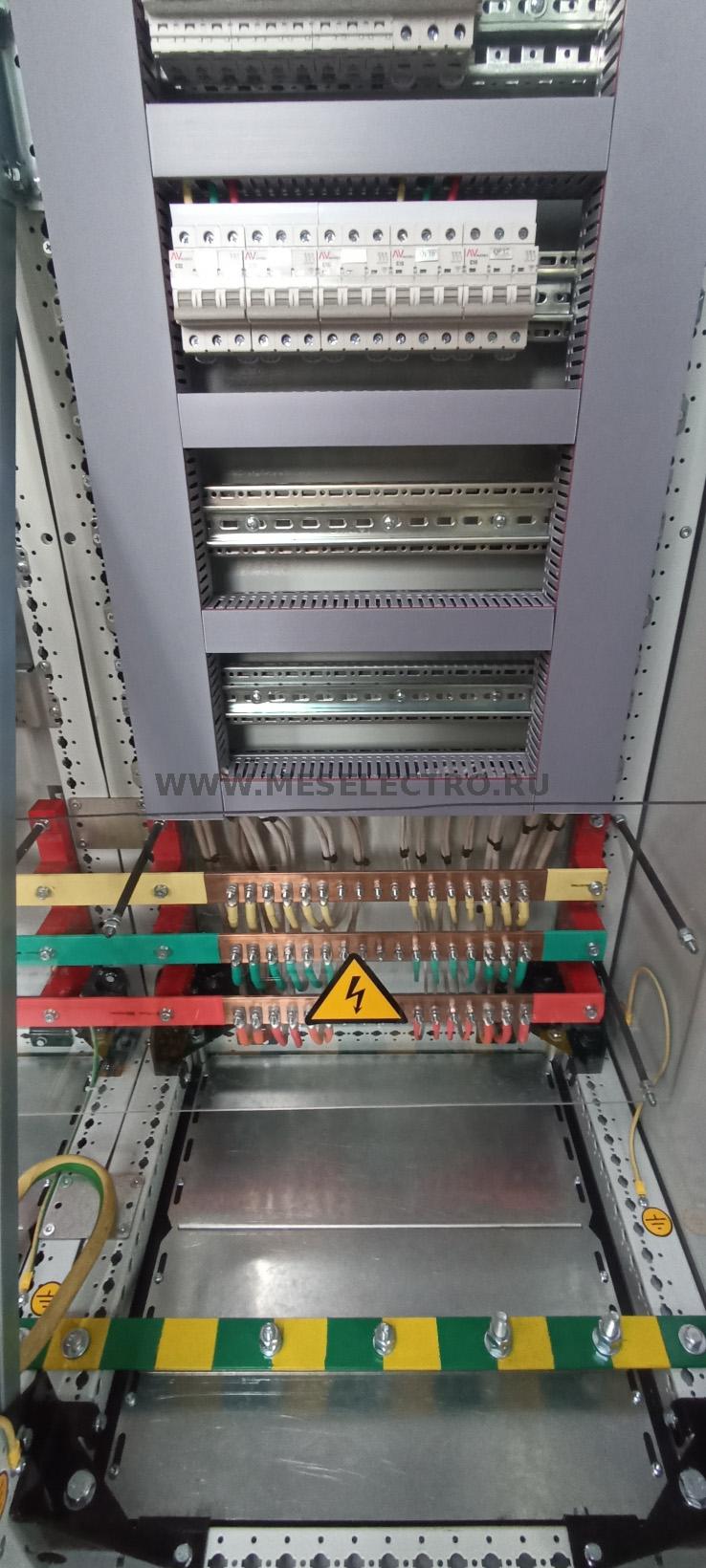

Распределительная панель: |
|
|
|
|
1 |
Корпус: Щит напольный, габ. размер 2100(высота в сборе на цоколе 100 мм.) х 600(ширина по фасаду) х 600(глубина), IP54, RAL7035(серый). Каркас - гнутый профиль 2,0 мм. Толщина закрытий 1,5 мм. Сальниковые ввода в комплекте. Комплект дополнительных реек усиления каркаса - 1 компл. Сейсмоцоколь - 1 шт. В составе: |
1,00 |
компл. |
|
2 |
R5NKMN20 Стойки вертикальные, для шкафов CQE N высотой 2000 мм, 4 шт. RAL7035 |
1,00 |
компл. |
|
3 |
R5NKTB66 Комплект, крыша и основание, для шкафов CQE N, 600X600 мм |
1,00 |
компл. |
|
4 |
R5NCPE2060RAL3020 Дверь сплошная 2000х600 мм CQE N RAL3020 |
1,00 |
компл. |
|
5 |
R5NTE60 Карман для документации, металлический, для дверейшириной 600 мм |
1,00 |
компл. |
|
6 |
R5NCRE2060 Панель задняя для шкафов CQE N, ВхШ 2000х600 мм |
1,00 |
компл. |
|
7 |
R5NLE2062 Панели боковые для шкафов CQE N, ВхГ 2000х600 мм, комплект 2 шт. |
1,00 |
компл. |
|
8 |
R5ZE661SYB Сейсмоцоколь |
1,00 |
компл. |
|
9 |
R5NSK2006B Комплектам усилителей сейсмостойкий для корпусов CQE |
1,00 |
компл. |
|
10 |
Выключатель автоматический AV-10 3P 32A (C) 10kA EKF AVERES |
1,00 |
шт. |
|
11 |
Выключатель автоматический AV-10 3P 25A (C) 10kA EKF AVERES |
1,00 |
шт. |
|
12 |
Выключатель автоматический AV-10 3P 16A (C) 10kA EKF AVERES |
1,00 |
шт. |
|
13 |
Выключатель автоматический AV-10 3P 16A (C) 10kA EKF AVERES |
3,00 |
шт. |
|
14 |
Выключатель автоматический AV-125 3P 80A (C) 10kA AVERES |
2,00 |
шт. |
|
15 |
Выключатель автоматический 3P 50А (C) 6kA без теплового расцепителя ВА 47-63N M63MA6350C PROXIMA EKF |
2,00 |
шт. |
|
16 |
Выключатель автоматический 3P 10А (D) 6kA без теплового расцепителя ВА 47-63N M63MA6310D PROXIMA EKF |
1,00 |
шт. |
|
17 |
Выключатель автоматический AV-125 3P 125A (C) 10kA AVERES |
3,00 |
шт. |
|
18 |
Выключатель автоматический AV-125 3P 100A (C) 10kA AVERES |
3,00 |
шт. |
|
19 |
Сборные шины: шина медная 5х40, Iном = 700А |
1,00 |
компл. |
|
20 |
Шина N, PE: шина медная 5х40, Iном = 700А |
1,00 |
компл. |
|
21 |
Комплект расходных материалов (метизы, провод, DIN-рейка, короба, маркеровка и т.д.) |
1,00 |
компл. |
|
22 |
Закрытие из поликарбоната для предотвращения доступа к открытым токопроводящим частям и контактам коммутационных аппаратов |
1,00 |
компл. |
Степень защиты по ГОСТ 14254-2015: IP54
Климатическое исполнение по ГОСТ15150-69: У3.1.
Изготовитель – ООО «МЕС-Электро», Санкт-Петербург, Таллинское шоссе, д. 153, корпус 2, лит.Д, оф. 26.
Изготовлено в соответствии с ТУ 27.12.31-001-43460746-2020 «Устройства комплектные низковольтные ввода, распределения и управления».
Сертификат соответствия на щиты ВРУ: EAЭС RU C-RU.HE23.B.00222/21, серия RU № 0276890. Срок действия по 22.12.2026 г.
