ШАП13 Шкаф аварийного питания 16А трёхфазный
ШАП13 Шкаф аварийного питания 16А трёхфазный
Низковольтное комплектное устройство шкаф аварийного питания ШАП13 предназначено для:
Ввода, приема и распределения электрической энергии в установках напряжением 400 В трехфазного переменного тока частотой 50 Гц в сетях с глухозаземленной нейтралью, а также для защиты линий при перегрузках и коротких замыканиях.
Реализация схемы АВР ввода № 1 / ввода № 2. Приоритет - ввод № 2.

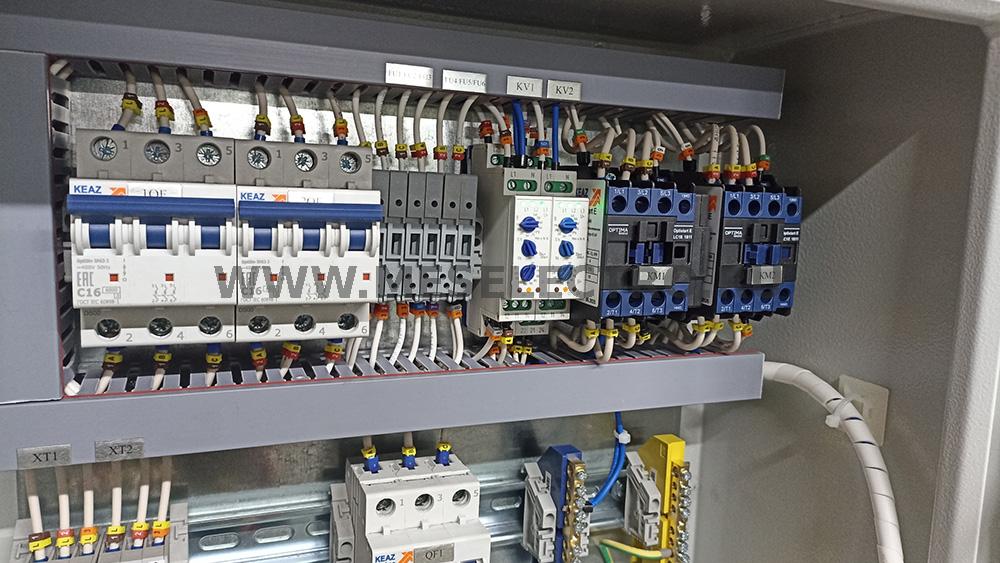

- Контроль качества электроэнергии осуществляется по обоим вводам с использованием реле РКН-3-15-15 "Меандр"

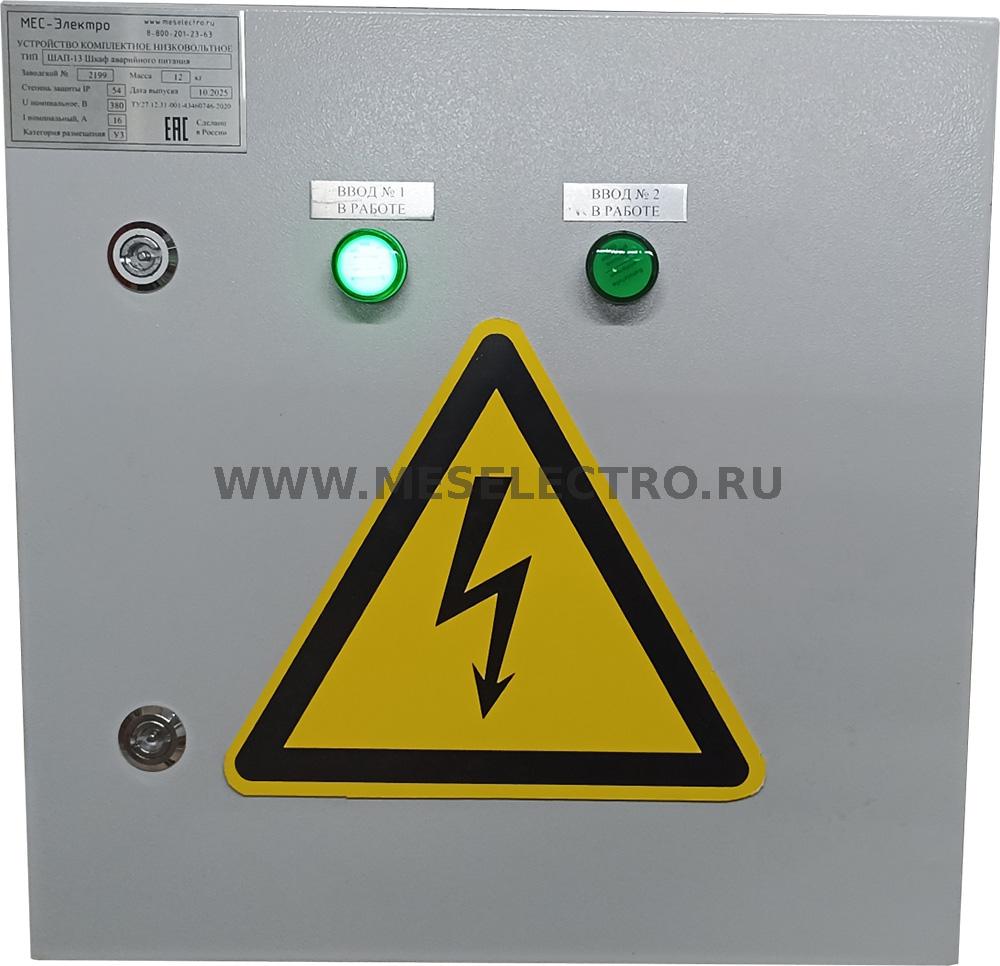

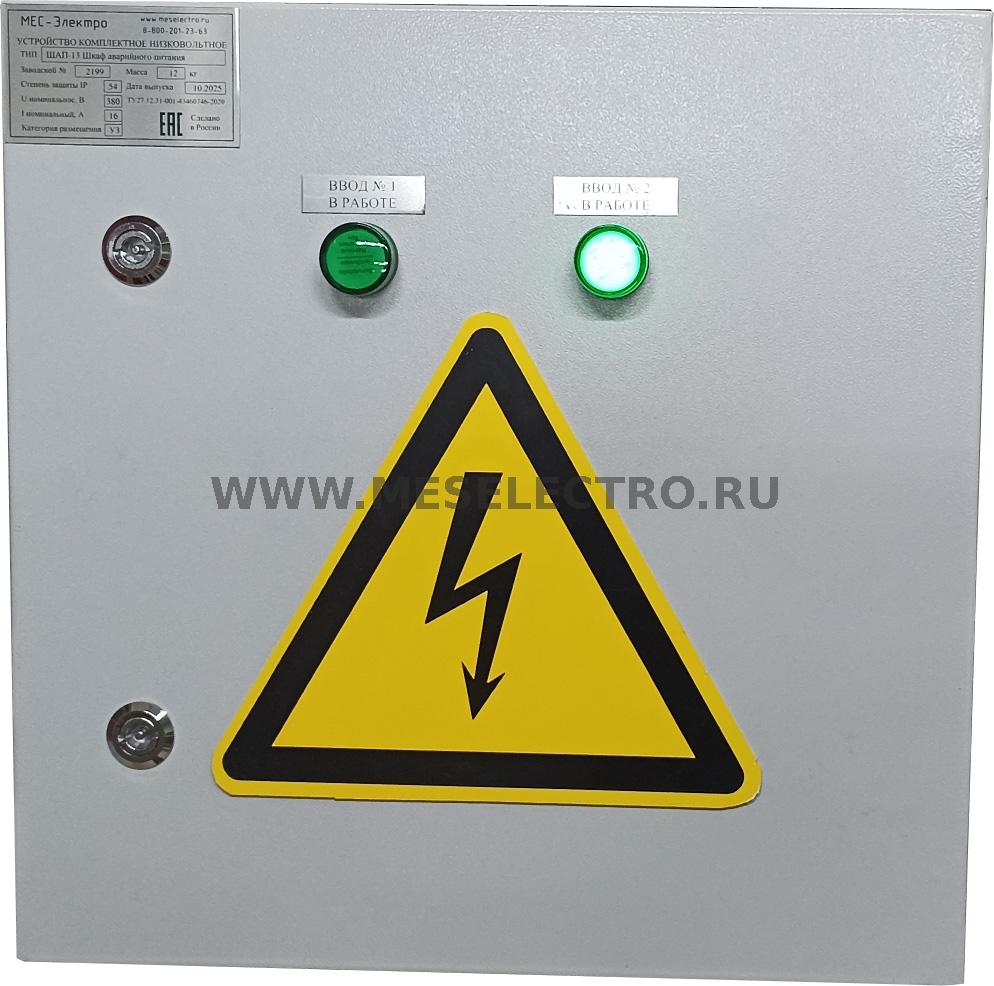

- Индикация ввода находящегося в работе осуществляется лампами зеленого цвета «ВВОД № 1 В РАБОТЕ», «ВВОД № 2 В РАБОТЕ».
Степень защиты оболочки по ГОСТ 14254-2015: IP54
Климатическое исполнение по ГОСТ 15150-69: У3.1.
Цвет оболочки: серый, RAL7035
Изготовлено в соответствии с ТУ 27.12.31-001-43460746-2020 «Устройства комплектные низковольтные ввода, распределения и управления».
Изготовитель – ООО «МЕС-Электро», Санкт-Петербург, Таллинское шоссе, д. 153, корпус 2, лит.Д, оф. 26.
Сертификат соответствия на ШАП: EAЭС RU C-RU.HE23.B.00222/21, серия RU № 0276890. Срок действия по 22.12.2026 г.
