ВРУ 2х80/380 для газовой котельной (преобразователи частоты VF-101 Basic Drive - 2 шт.)
ВРУ 2х80/380 для газовой котельной (преобразователи частоты VF-101 Basic Drive - 2 шт.)

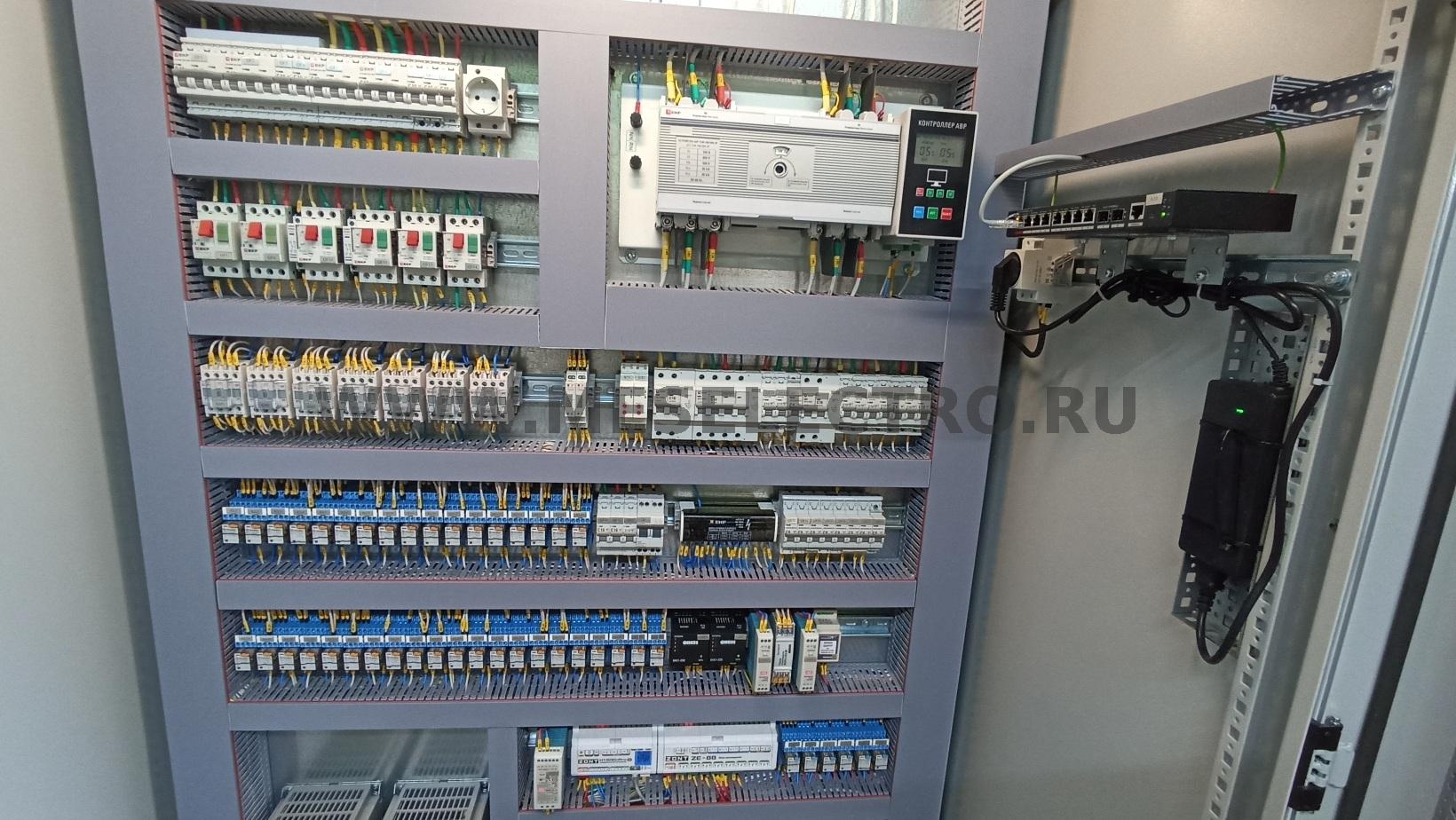

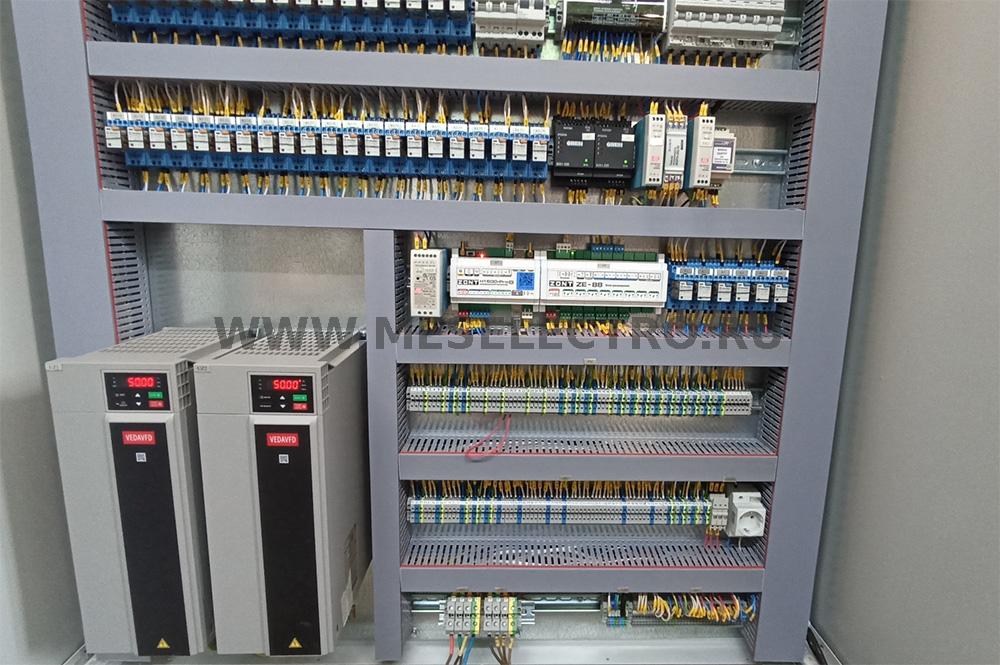

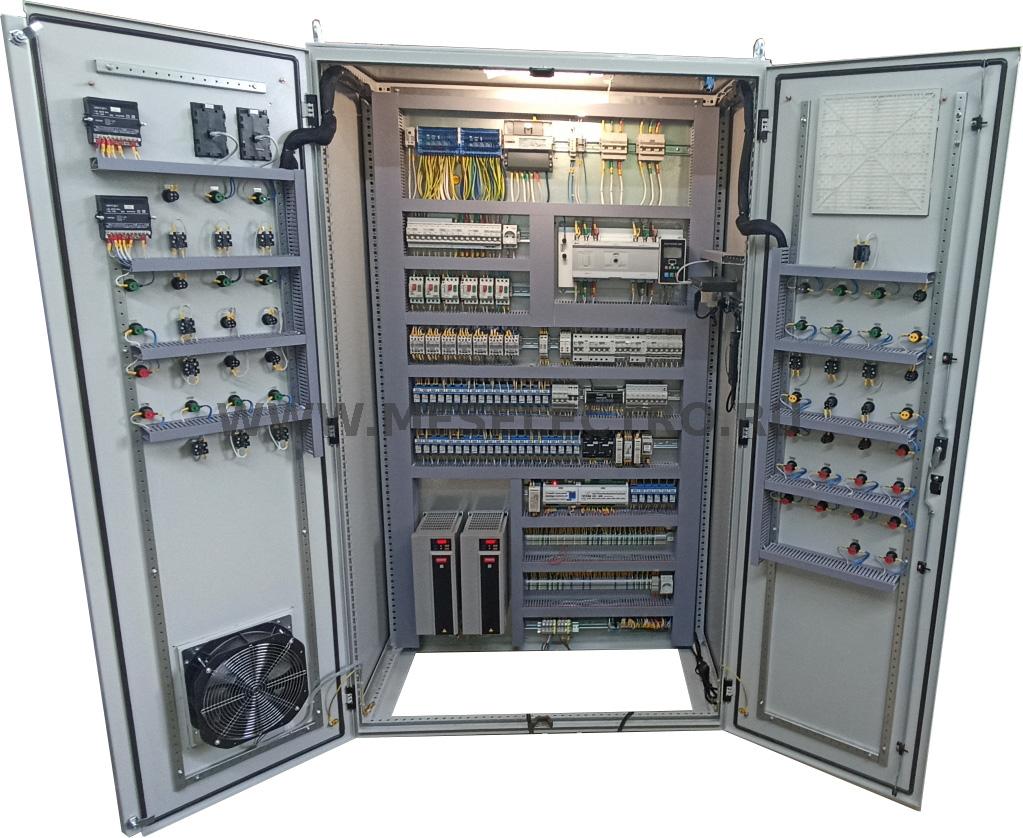

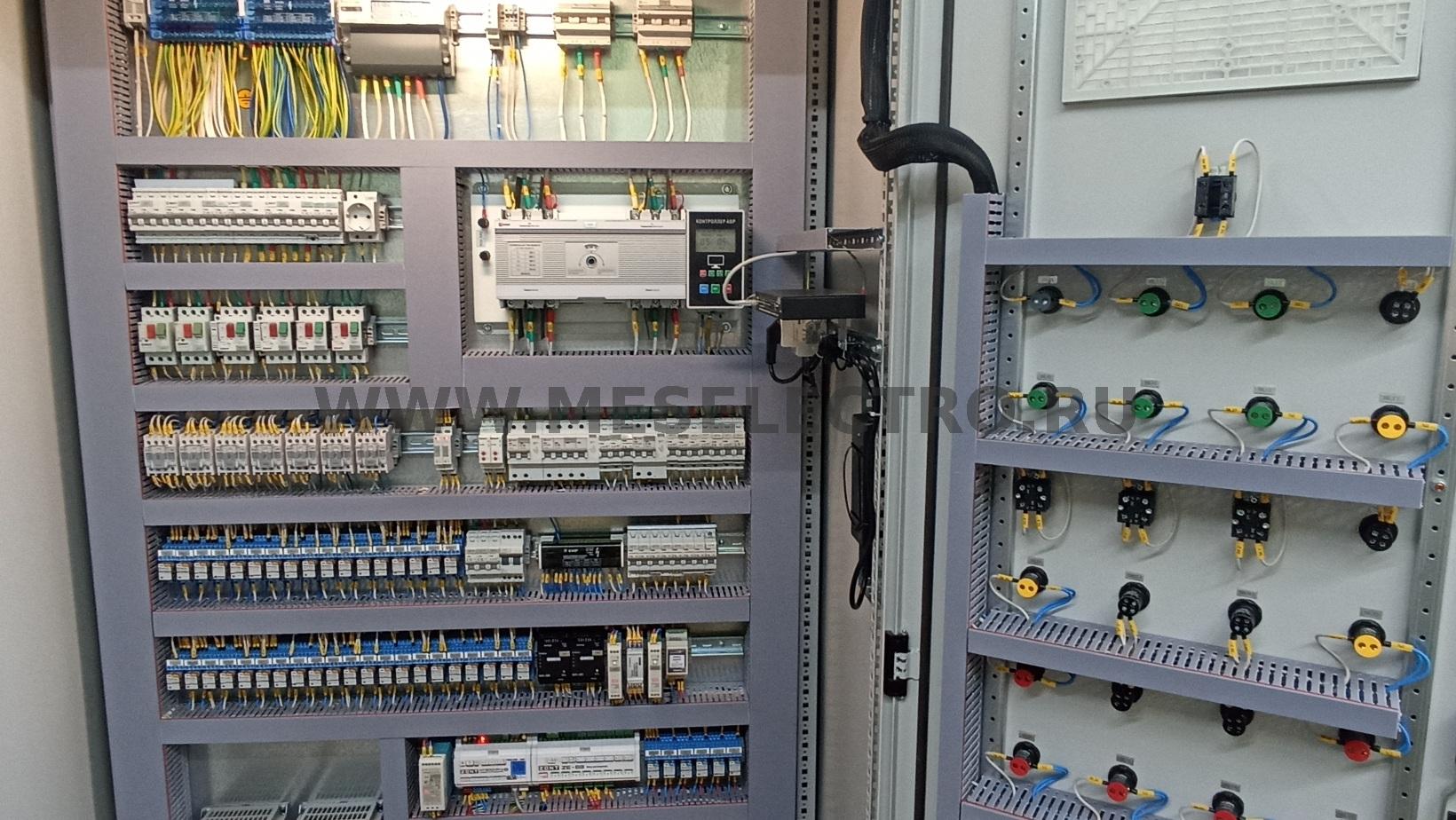

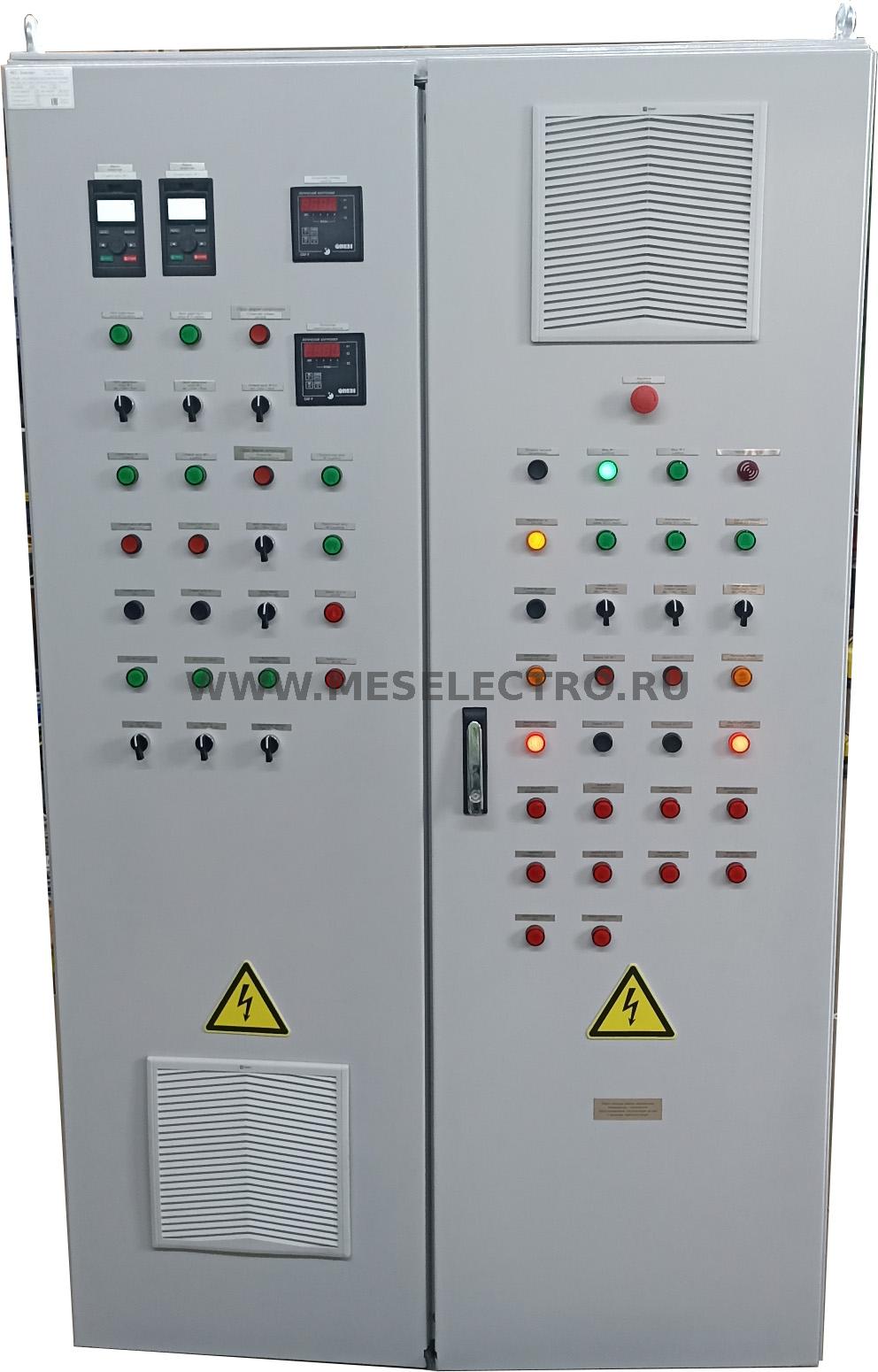

Вводно распределительное устройство ВРУ 2х80/380 для газовой котельной (частотные преобразователи VF-101 Basic Drive - 2 шт.) предназначено для ввода и распределения электроэнергии трехфазного переменного тока потребителей газовой котельной предназначенной для реконструкции блочно-модульной котельной для производственно-складского комплекса по адресу: Свердловская область, г.Екатеринбург, ул. ЕКАД, 3 км.
Подключение внешних кабельных линий произвести по проектам 1922-12/2024-ЭМ Силовое электрооборудование и 1922-12/2024 -АК Автоматизация комплексная.
Номинальный ток: 80А
Габаритные размеры щита: 2200 мм. (высота в сборе на цоколе 100 мм.) х 1200 мм. (ширина) х 600 мм. (глубина)
Щит оборудован схемой АВР (два ввода на общие шины) и учётом электроэнергии

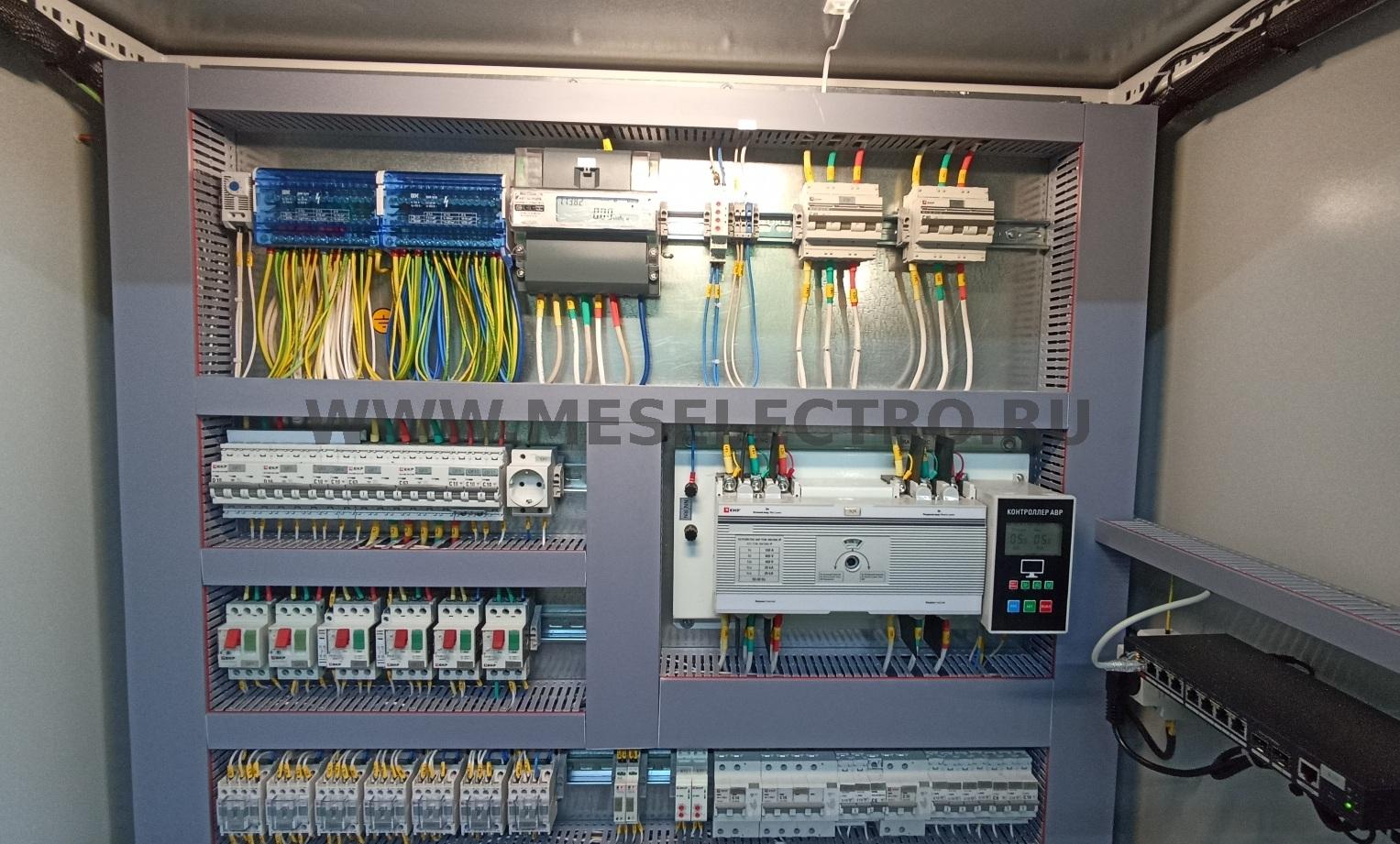

АВР реализован на устройстве автоматического ввода резерва АВР ТСМ-100/80 3р PROxima
Счетчик электроэнергии непосредственного включения - Меркурий 236ART-02PQRS зав. № 51243379, пломба ООО "НПК "Инкотекс" № 05092789П, дата выпуска - 05.03.2025 г.
Прибор диспетчеризации - Контроллер ZONT H1500+ Pro универсальный GSM / Wi-Fi / Etherrnet
Управляющее устройство - САУ-У
Реле термисторной защиты РТЗ-1М "Меандр"
Барьер искрозащиты ИСКРА-СК3.03 ООО "ПО ОВЕН"
Прибор контроля уровня жидкости БКК1-220 ООО "ПО ОВЕН"
Степень защиты по ГОСТ 14254-2015: IP54
Климатическое исполнение по ГОСТ15150-69: У3.1.
Изготовитель – ООО «МЕС-Электро», Санкт-Петербург, Таллинское шоссе, д. 153, корпус 2, лит.Д, оф. 26.
Изготовлено в соответствии с ТУ 27.12.31-001-43460746-2020 «Устройства комплектные низковольтные ввода, распределения и управления».
Сертификат соответствия на щиты ВРУ: EAЭС RU C-RU.HE23.B.00222/21, серия RU № 0276890. Срок действия по 22.12.2026 г.
Другие предложения
ППУ Панель противопожарных устройств 2 х 32А (трехфазный)
ПЭСПЗ 2х16 (6 отходящих линий 6А) Панель питания электрооборудования систем противопожарной защиты
ВРУ Вводно-распределительное устройство газовой котельной 2х40А
ППУ Панель противопожарных устройств 2 х 32А (трехфазный)
ППУ ПАНЕЛЬ ПРОТИВОПОЖАРНЫХ УСТРОЙСТВ 2 Х 32А (ТРЕХФАЗНЫЙ)
- Назначение:
Низковольтное комплектное устройство панель противопожарных устройств (ППУ) предназначен для:
- Ввода, приема и распределения электрической энергии в установках напряжением 230 В однофазного переменного тока частотой 50 Гц в сетях с глухозаземленной и изолированной нейтралью, а также для защиты линий при перегрузках и коротких замыканиях.
- Реализации алгоритма автоматического включения резерва (АВР). Приоритет – ввод № 1.
- Индикации наличия напряжения на вводах № 1 (2) сигнальными лампами зеленого цвета.
- Индикация ввода находящего в работе сигнальными лампами красного цвета.
- Учет электроэнергии осуществляется счетчиком непосредственного включения Энергомера СЕ307 R33.145.О № 011790186962909, номерная бирка № 090906, дата выпуск 02.04.2023 г.
ПЭСПЗ 2х16 (6 отходящих линий 6А) Панель питания электрооборудования систем противопожарной защиты
ПЭСПЗ 2х16 (6 отходящих линий 6А) Панель питания электрооборудования систем противопожарной защиты предназначена для:
1. Ввода, приёма и распределения электричесчкой энергии в установках напряжением 230VAC частотой 50Гц в сетях с глухозаземлённой и изолированной нейтралью, а также для защиты линий при перегрузках и коротких замыканиях.
2. Реализации алгоритма автоматического включения резерва (АВР). Приоритет - ввод № 1.
Индикация ввода по которому подано питание осуществляется лампами зеленого цвета "ВВОД № 1 ПИТАНИЕ", "ВВОД № 2 "ПИТАНИЕ".
Индикация наличия напряжения на отходящих линиях - лампой зеленого цвета "В РАБОТЕ".
ВРУ Вводно-распределительное устройство газовой котельной 2х40А
ВРУ Вводно-распределительное устройство газовой котельной 2х40А
Назначение:
Вводно-распределительное устройство (ВРУ) предназначен для ввода и распределения электроэнергии трехфазного переменного тока потребителей газовой котельной
Климатическое исполнение – У3.1.
Щит ВРУ предназначен для установки в электротехническом помещении.
Номинальный ток 40А
Кол-в секций вводно-распределительного устройства: 2 секции
Изготовитель – ООО «МЕС-Электро», Санкт-Петербург, Таллинское шоссе, д. 153, корпус 2, лит.Д, оф. 26.
Изготовлено в соответствии с ТУ 27.12.31-001-43460746-2020 «Устройства комплектные низковольтные ввода, распределения и управления».
Сертификат соответствия на щиты ВРУ: EAЭС RU C-RU.HE23.B.00222/21, серия RU № 0276890. Срок действия по 22.12.2026 г.
