Шкаф бесперебойного питания шбП

ШАП ШКАФ АВАРИЙНОГО ПИТАНИЯ

Назначение:

1. Прием и распределение электроэнергии 230VAC от основного и резервного вводов.

2. Заряд ИБП при подаче напряжения по основному или резервному вводам.

3. Обеспечение беспребойного электроснабжения оперативных цепей 230VAC распределительного устройства 6-10кВ

4. Телесигнализация отсутствия электроснабжения от основного ввода, отсутствия подачи питания на оперативные цепи.

ШАП Шкаф аварийного питания

Низковольтное комплектное устройство шкаф аварийного питания (ШАП-1) предназначен для:

• Ввода, приема и распределения электрической энергии в установках напряжением 400 В трехфазного переменного тока частотой 50 Гц в сетях с глухозаземленной нейтралью, а также для защиты линий при перегрузках и коротких замыканиях.
• Реализация схемы АВР ввода № 1 / ввода № 2.
• Подача напряжения 220VAC на клеммы подключения ИБП.
• Подача напряжения 220VAC для питания оперативных цепей.

ШАП Шкаф аварийного питания 40А

Низковольтное комплектное устройство шкаф аварийного питания (Далее ШАП) предназначен для:
Ввода, приема и распределения электрической энергии в установках напряжением 400 В трехфазного переменного тока частотой 50 Гц в сетях с глухозаземленной нейтралью, а также для защиты линий при перегрузках и коротких замыканиях.
Реализация схемы АВР ввода № 1 / ввода № 2.
Индикация ввода находящегося в работе осуществляется лампами зеленого цвета «ВВОД № 1 В РАБОТЕ», «ВВОД № 2 В РАБОТЕ».

Степень защиты оболочки по ГОСТ 14254-2015: IP54

Климатическое исполнение по ГОСТ 15150-69: У3.1.

ШАП-14 ШКАФ АВТОМАТИЧЕСКОГО ПЕРЕКЛЮЧЕНИЯ

Низковольтное комплектное устройство шкаф аварийного питания (ШАП) предназначен для:

1. Ввода, приема и распределения электрической энергии в установках напряжением 400 В трехфазного переменного тока частотой 50 Гц в сетях с глухозаземленной нейтралью, а также для защиты линий при перегрузках и коротких замыканиях.
2. Бесперебойного электроснабжения однофазные потребителей оперативных цепей ячеек РУВН.
3. Реализация схемы АВР ввода № 1 / ввода № 2.
4. Подача напряжения 220VAC на клеммы подключения ИБП.
5. Телесигнализации «ТС1 Резервное питание ШАП-14», «ТС2 Питание оперативных цепей в обход ИБП», «Земля в сети ОЦ», «Авария УКИ»
6. Контроля изоляции оперативных цепей ячеек РУВН.

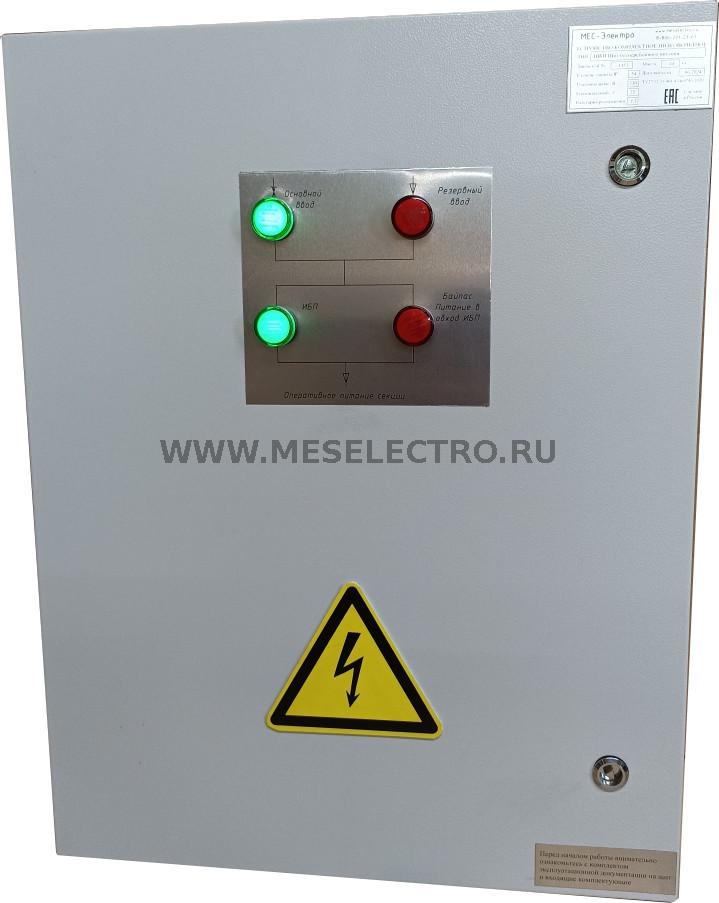

ЩБП Щит бесперебойного питания с ИБП 1500VAC DKC предназначен для бесперебойного питания оперативных цепей распределительного устройства 6-10кВ от трансформаторов ОЛСП секции 1 / 2 или от источника бесперебойного питания.

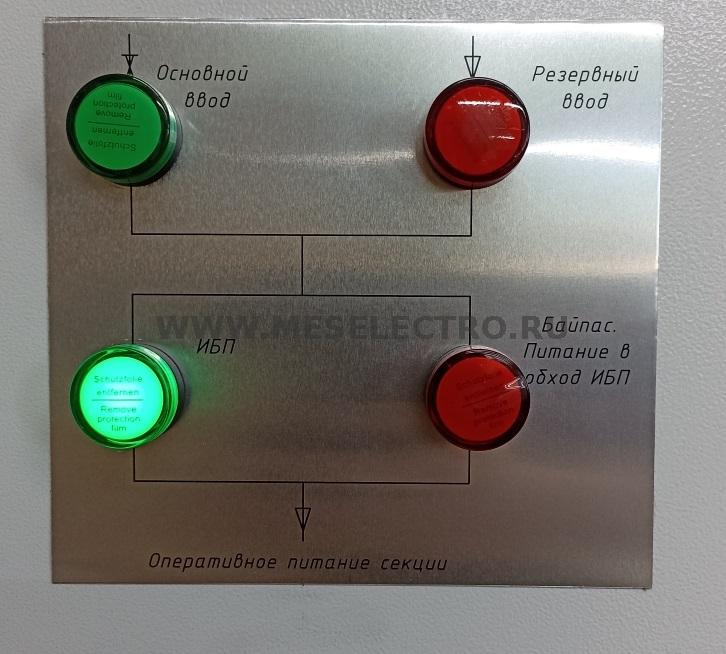

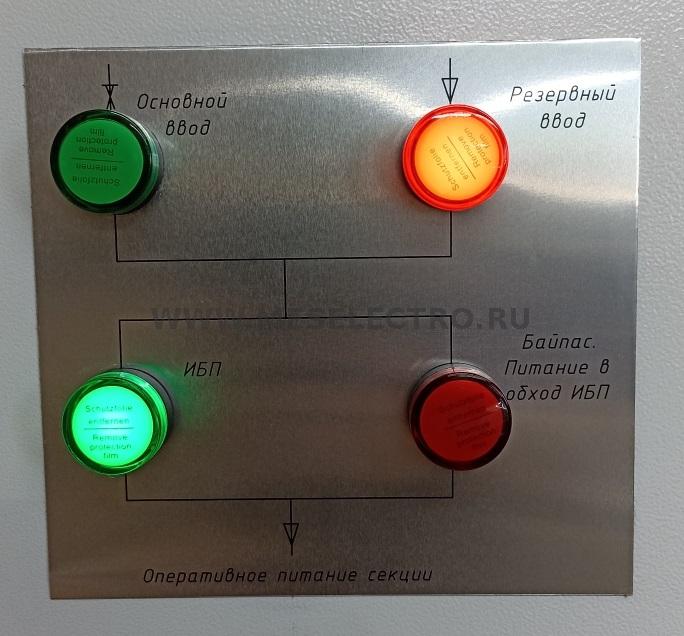

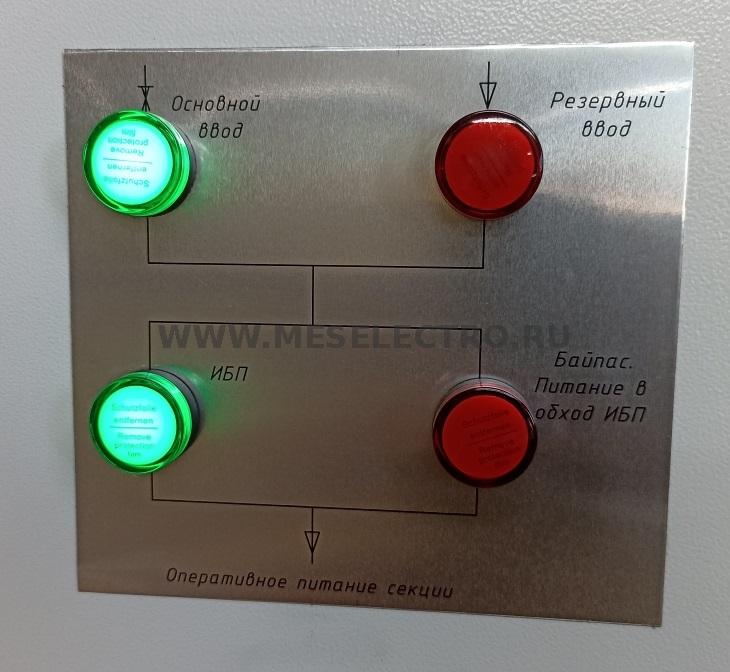

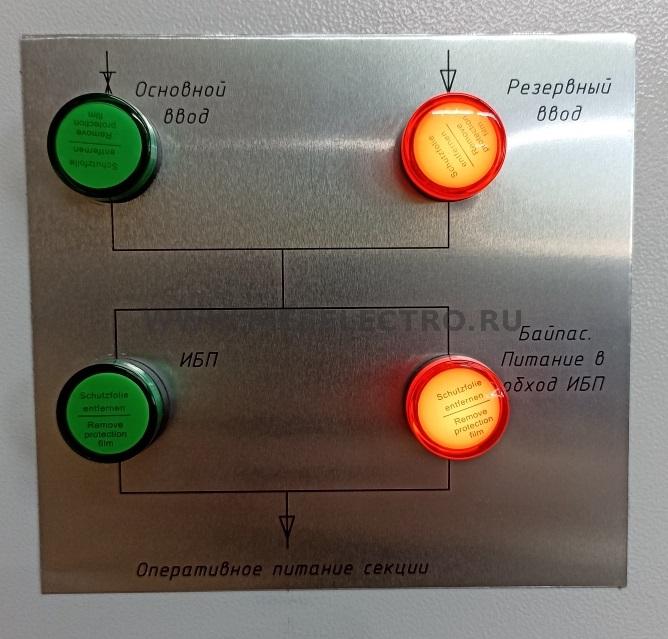

Индикация наличия напряжения на вводе № 1 / 2 осуществляется индикаторными лампами зеленого цвета установленными на двери щита.

Выбор режимов работы «Сеть (Ввод 1 / 2 ) / 0 / ИБП осуществляется пакетными переключателем расположенным на двери щита.

Климатическое исполнение – У3.1.

ЩБП предназначен для установки в трансформаторных или распределительных подстанциях, щитовых помещениях. Изготовитель – ООО «МЕС-Электро», Санкт-Петербург, Таллинское шоссе, д. 153, корпус 2, лит.Д, оф. 26.

Изготовлено в соответствии с ТУ 27.12.31-001-43460746-2020 «Устройства комплектные низковольтные ввода, распределения и управления».

Сертификат соответствия на щиты ЩБП: EAЭС RU C-RU.HE23.B.00222/21, серия RU № 0276890. Срок действия по 22.12.2026 г.

ЩБП Щит бесперебойного питания с ИБП 1500VA предназначен для:

1. Ввода, приема и распределения электрической энергии в установках напряжением 230 В однофазного переменного тока частотой 50 Гц в сетях с глухозаземленной нейтралью, а также для защиты линий при перегрузках и коротких замыканиях.
2. Реализация схемы АВР ввода № 1 / ввода № 2.
3. Подача напряжения 220VAC на клеммы подключения ИБП.
4. Подача напряжения 220VAC для питания оперативных цепей.

ЩБП+ЗС Щит бесперебойного питания и земляной сигнализации

Низковольтное комплектное устройство ЩБП+ЗС Щит бесперебойного питания и земляной сигнализации (Далее ЩБП+ЗС) предназначен для:

• Ввода, приема и распределения электрической энергии в установках напряжением 230 В однофазного переменного тока частотой 50 Гц в от однофазных трансформаторов тока ОЛС установленных в ячейках РУВН.
• Реализации алгоритма автоматического включения резерва (АВР). Приоритет – ввод № 1 (от ОЛС-4 1).
• Индикация наличия напряжения на вводе № 1, 2 осуществляется индикаторными лампами зеленого цвета
• Переключение потребителей питания терминалов РЗА (SF6, SF7), шинок сигнализации SF8, SF9, питания ДЗ (SF10, SF11), питания ППКУОП и ШВ (SF13), питания АСУ ТП (SF14) осуществляется от источников бесперебойного питания или в режиме «БАЙПАС». Выбор режима работы осуществляется переключателем расположенным на двери щита.
• Щит оборудован схемой земляной сигнализации с прибором УСЗ-3М.
