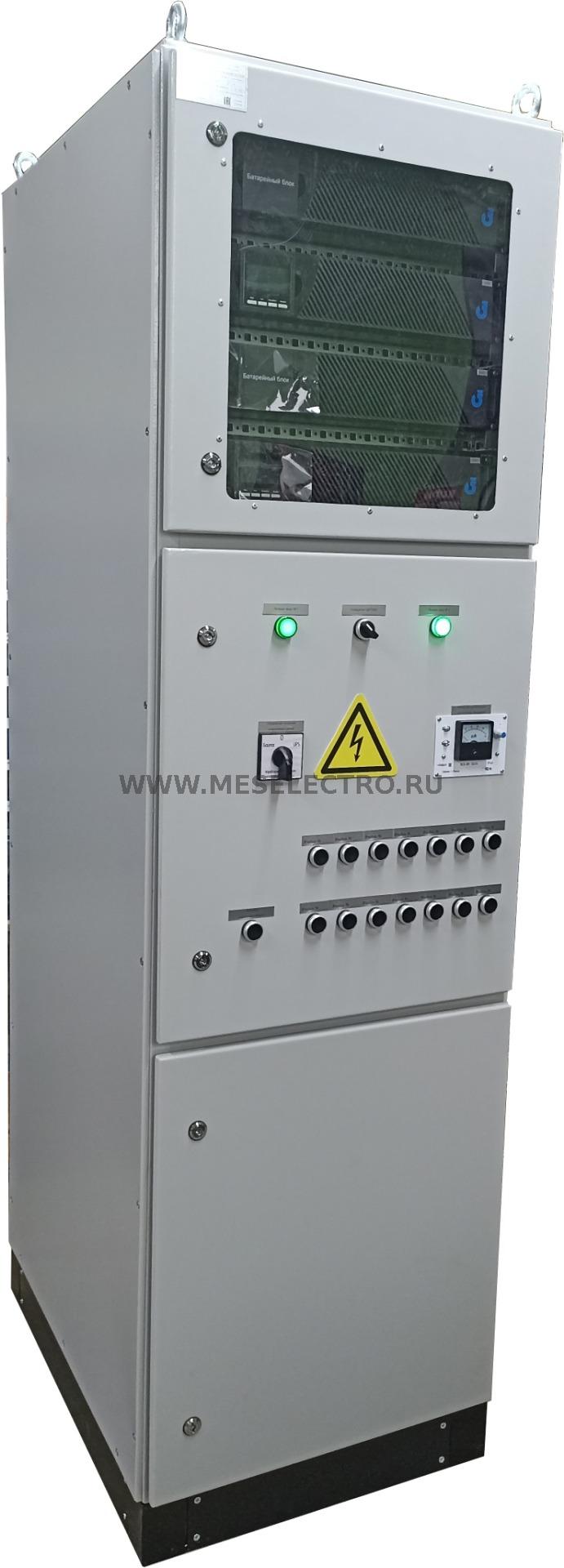

ЩБП+ЗС Щит бесперебойного питания и земляной сигнализации
ЩБП+ЗС Щит бесперебойного питания и земляной сигнализаци

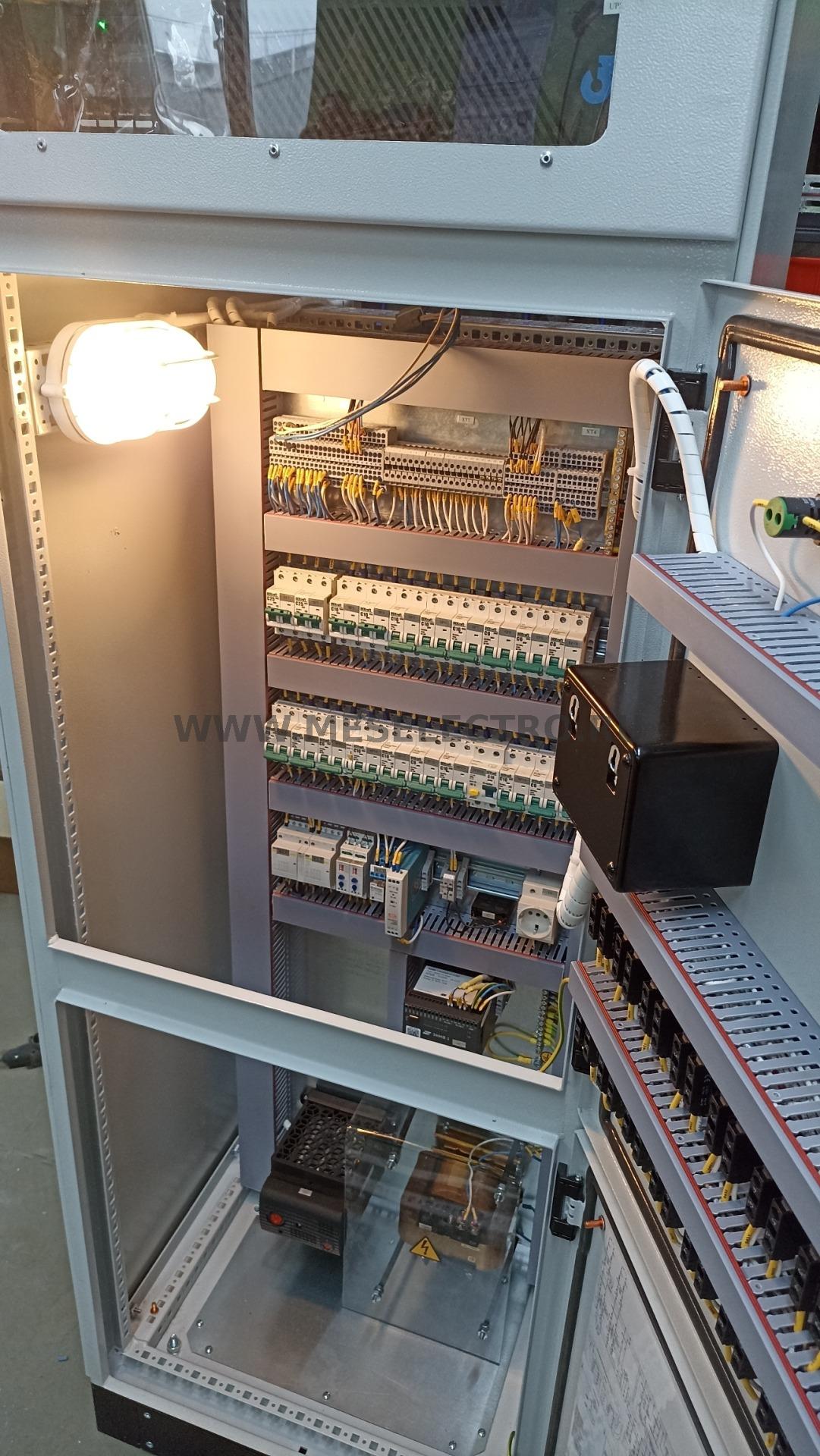

Низковольтное комплектное устройство ЩБП+ЗС Щит бесперебойного питания и земляной сигнализации (Далее ЩБП+ЗС) предназначен для:
- Ввода, приема и распределения электрической энергии в установках напряжением 230 В однофазного переменного тока частотой 50 Гц в от однофазных трансформаторов тока ОЛС установленных в ячейках РУВН.
- Реализации алгоритма автоматического включения резерва (АВР). Приоритет – ввод № 1 (от ОЛС-4 1).

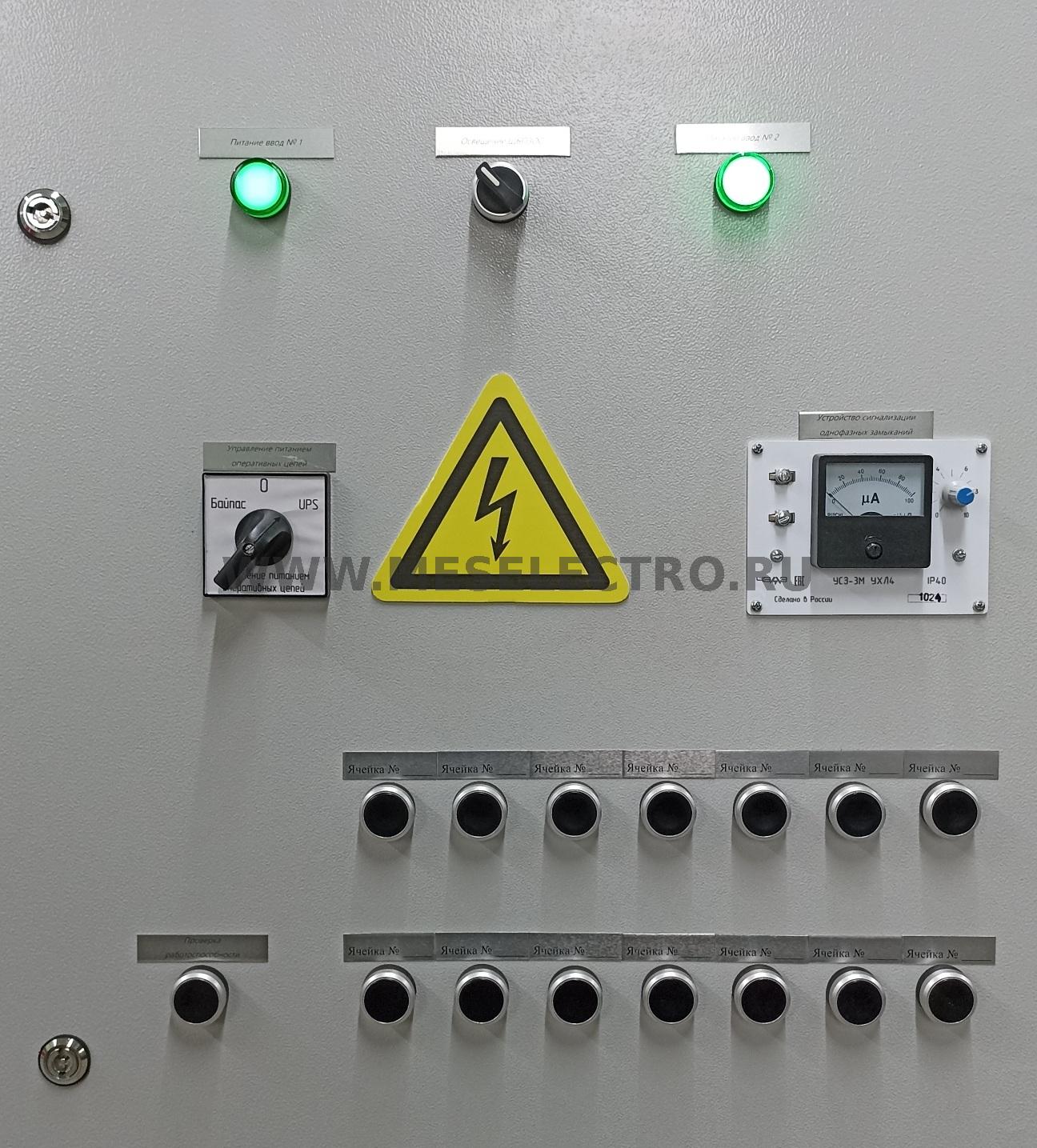

- Индикация наличия напряжения на вводе № 1, 2 осуществляется индикаторными лампами зеленого цвета

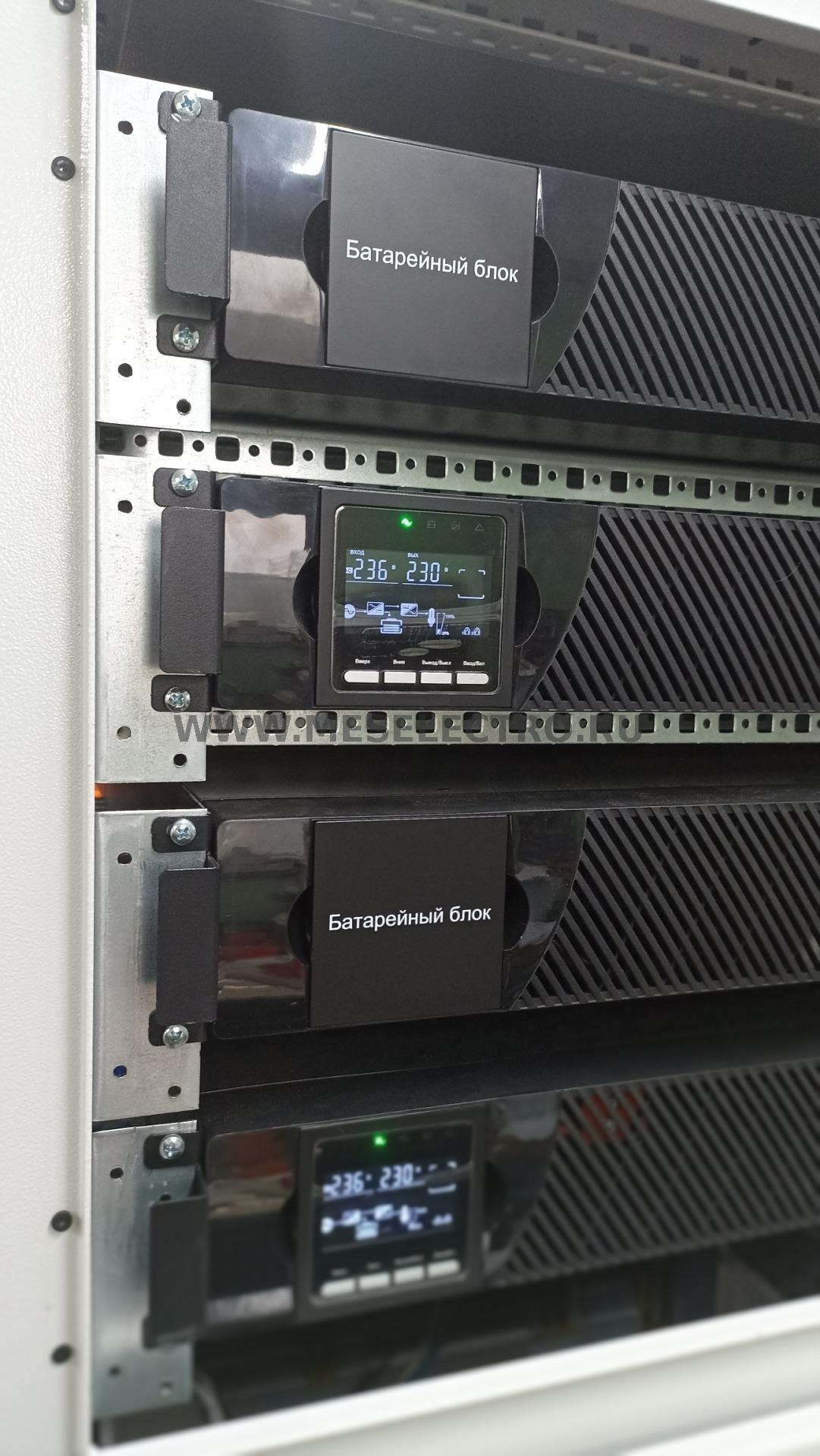

- Переключение потребителей питания терминалов РЗА (SF6, SF7), шинок сигнализации SF8, SF9, питания ДЗ (SF10, SF11), питания ППКУОП и ШВ (SF13), питания АСУ ТП (SF14) осуществляется от источников бесперебойного питания или в режиме «БАЙПАС». Выбор режима работы осуществляется переключателем расположенным на двери щита.

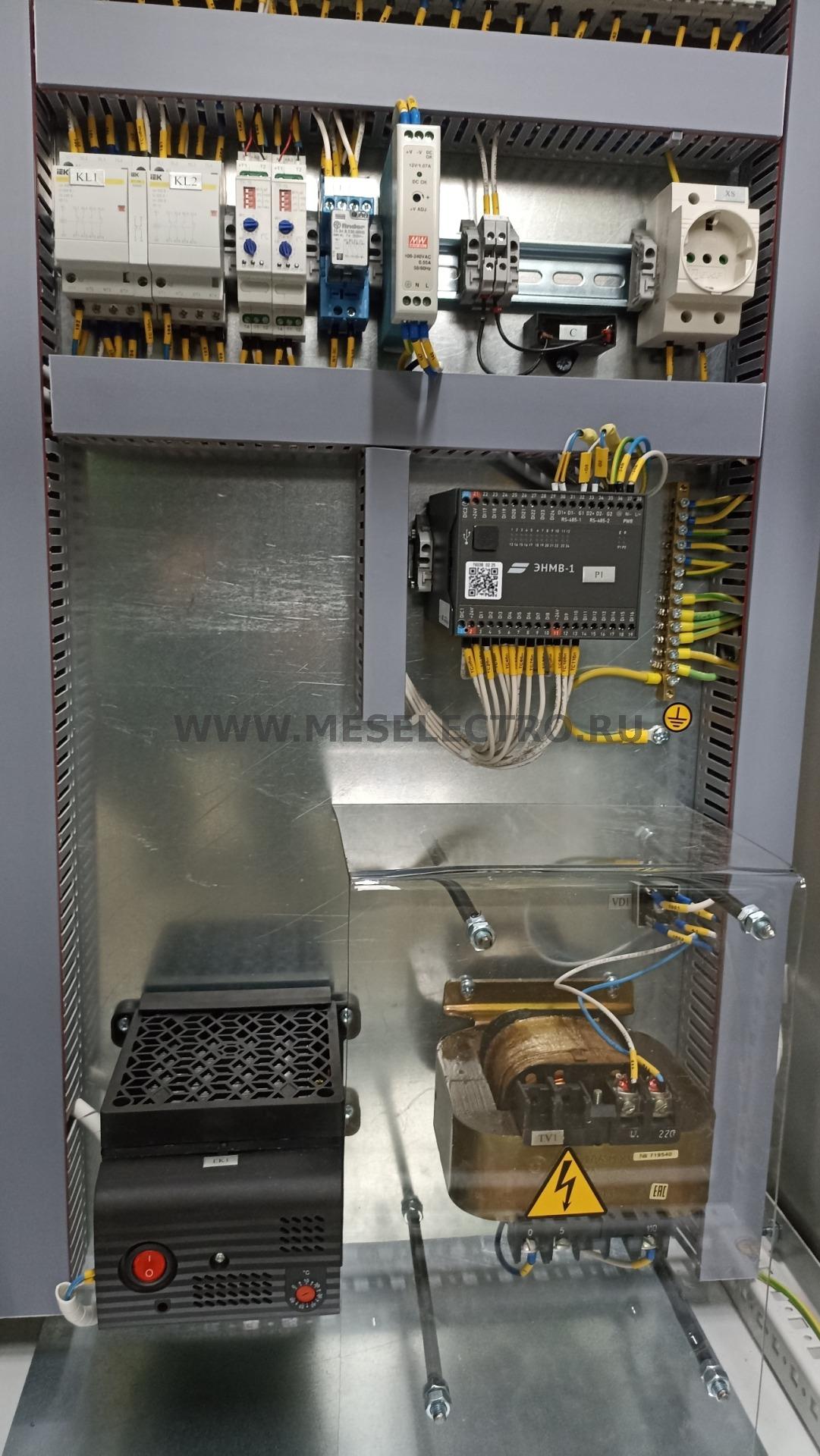

- Щит оборудован схемой земляной сигнализации с прибором УСЗ-3М.
Степень защиты оболочки по ГОСТ 14254-2015: IP54
Климатическое исполнение по ГОСТ 15150-69: У3.1.
Цвет оболочки: серый, RAL7035
Изготовлено в соответствии с ТУ 27.12.31-001-43460746-2020 «Устройства комплектные низковольтные ввода, распределения и управления».
Изготовитель – ООО «МЕС-Электро», Санкт-Петербург, Таллинское шоссе, д. 153, корпус 2, лит.Д, оф. 26.
Сертификат соответствия на ЩБП: EAЭС RU C-RU.HE23.B.00222/21, серия RU № 0276890. Срок действия по 22.12.2026 г.
