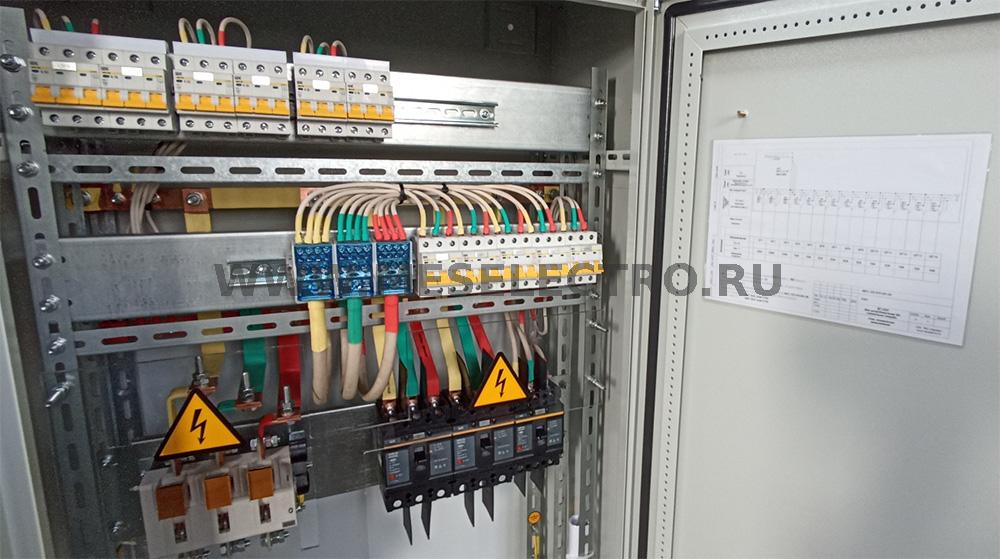

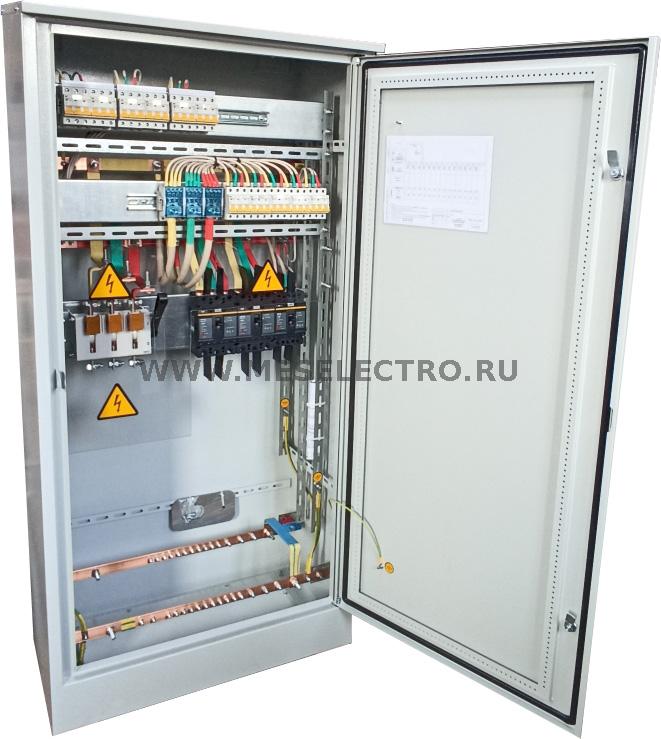

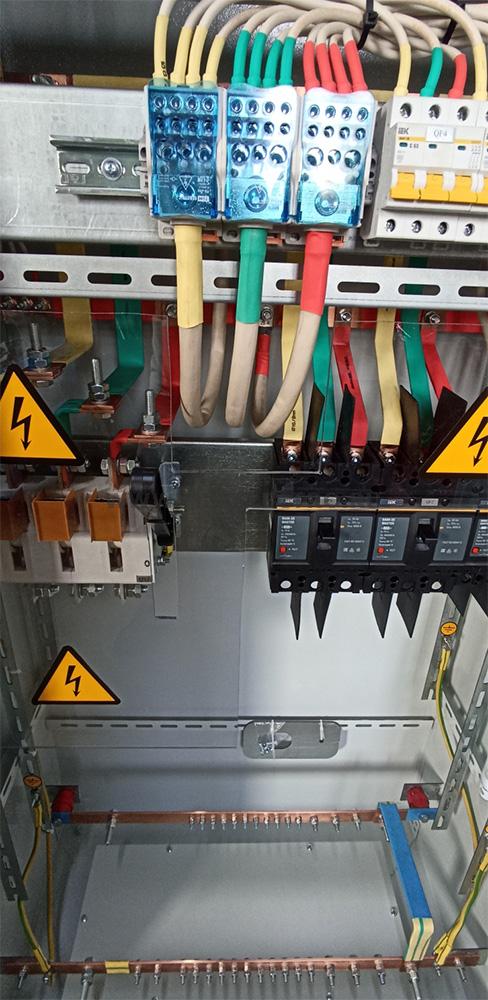

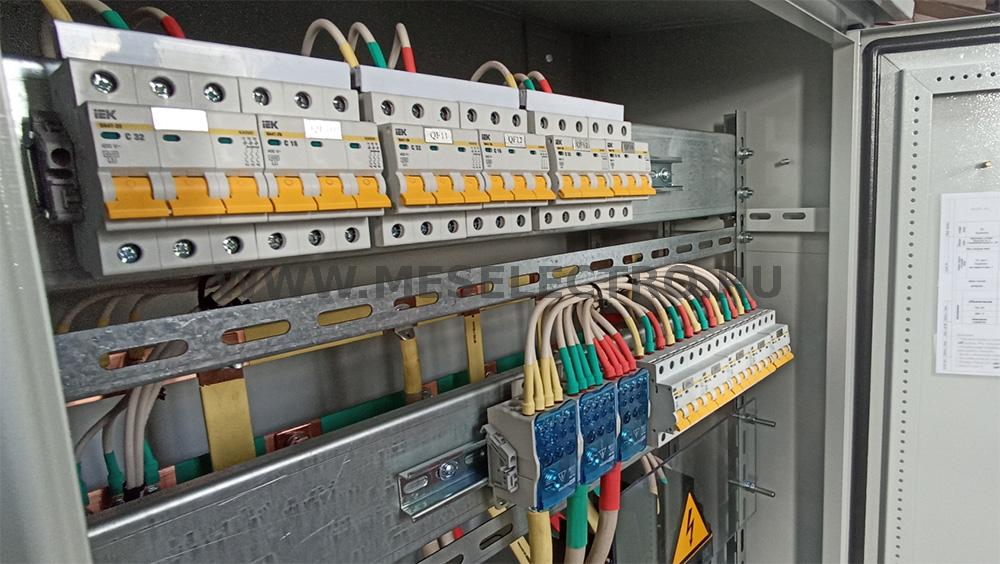

ЩР Щит распределительный 400А для строительной площадки (без учета электроэнергии с выключателями IEK)
ЩР Щит распределительный 400А для строительной площадки (без учета электроэнергии с выключателями IEK) предназначен для:
Ввода, приема и распределения электрической энергии в установках напряжением 400 В трехфазного переменного тока частотой 50 Гц в сетях с глухозаземленной нейтралью, а также для защиты линий при перегрузках и коротких замыканиях.
Перечень входящих комплектующих:
|
№ п/п |
Наименование, краткая характеристика |
Кол-во |
Ед. изм. |
|
1 |
Корпус: КЛ-209, габ. Размер 1720(высота) х 780(ширина) х 410(глубина), IP54. Установка на улице, климатическое исполнение У1. Сальниковые ввода в комплекте, Шильд - 1 шт., Знак "Молния (треугольник) - 1 шт. |
1 |
компл. |
|
2 |
Ввод: Выключатель - разъединитель ВР32-37А70220 400,00А (103397) |
1 |
шт. |
|
3 |
Выключатель автоматический ВА88-35 3Р 250А 35кА MASTER |
2 |
шт. |
|
4 |
Выключатель автоматический ВА88-32 3Р 125А 25кА MASTER |
1 |
шт. |
|
5 |
Выключатель автоматический трехполюсный 63А C ВА47-29 4.5кА (MVA20-3-063) |
5 |
шт. |
|
6 |
Выключатель автоматический трехполюсный 32А C ВА47-29 4.5кА (MVA20-3-032) |
3 |
шт. |
|
7 |
Выключатель автоматический трехполюсный 16А C ВА47-29 4.5кА (MVA20-3-016-3C) |
3 |
шт. |
|
8 |
Сборные шины: Шина медная 3х40, Iном=475А |
1 |
шт. |
|
9 |
Шина N, PE: Шина медная 3х40, Iном=475А |
1 |
шт. |
Степень защиты по ГОСТ 14254-2015: IP54
Климатическое исполнение по ГОСТ15150-69: У1
Изготовитель – ООО «МЕС-Электро», Санкт-Петербург, Таллинское шоссе, д. 153, корпус 2, лит.Д, оф. 26.
Изготовлено в соответствии с ТУ 27.12.31-001-43460746-2020 «Устройства комплектные низковольтные ввода, распределения и управления».
Сертификат соответствия на щиты ЩР: EAЭС RU C-RU.HE23.B.00222/21, серия RU № 0276890. Срок действия по 22.12.2026 г.
