ПЭСПЗ 2х16/230-АВР с выбором приоритета ввода и блокировкой работы при аварии вводов
ПЭСПЗ 2х16/230-АВР с выбором приоритета ввода и блокировкой работы при аварии вводов
Низковольтное комплектное устройство Панель питания электрооборудования систем противопожарной защиты ПЭСПЗ предназначен для:
Ввода, приема и распределения электрической энергии в установках напряжением 230 В однофазного переменного тока частотой 50 Гц в сетях с глухозаземленной и изолированной нейтралью, а также для защиты линий при перегрузках и коротких замыканиях.
Реализации алгоритма автоматического включения резерва (АВР). Выбор приоритета схемы АВР производится переключателем «1-2» (Ввод № 1 / Ввод № 2) расположенным на двери щита.
Схемное решение предполагает запрет на автоматическое включение резерва в случае аварийного отключения вводных выключателей по перегрузке или КЗ.

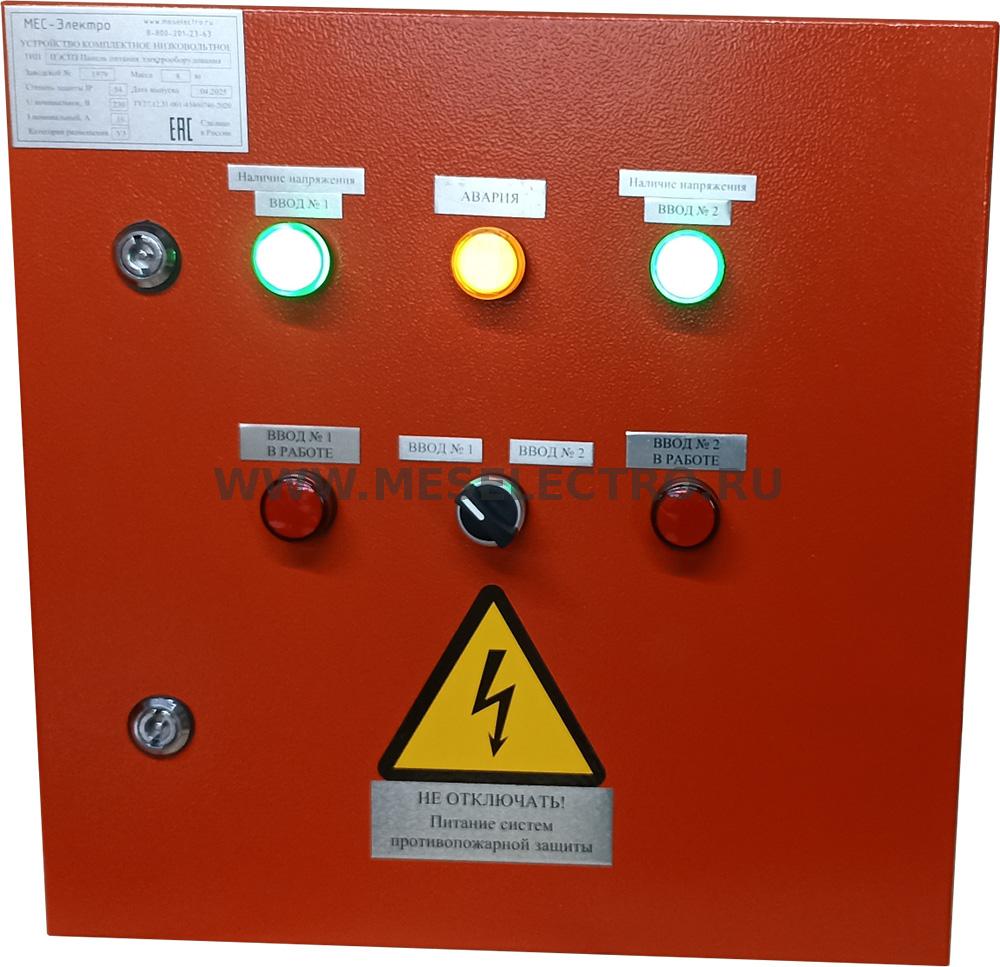

Лампа «АВАРИЯ» жёлтого цвета предусмотрена для световой индикации аварийного состояния вводных выключателей и отключенного положения автоматических выключателей защиты цепей управления SF3 и SF4.

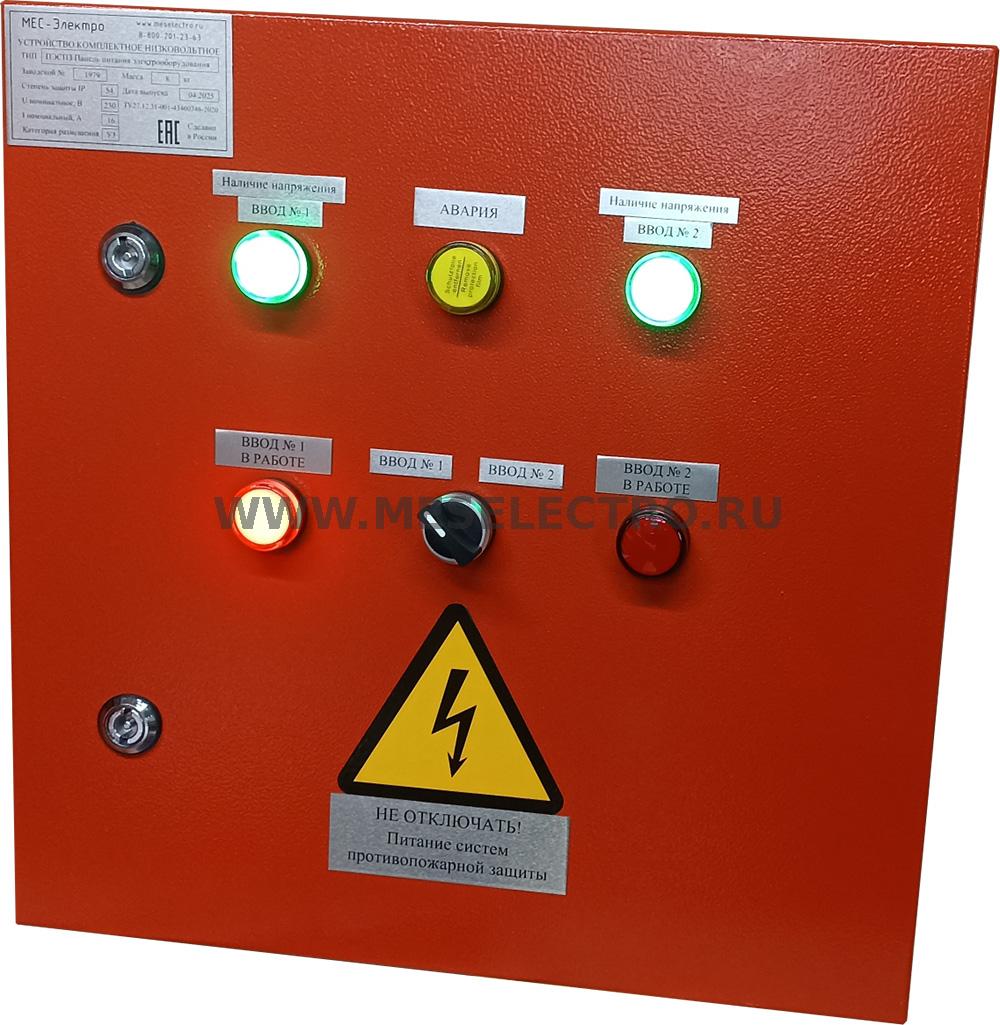

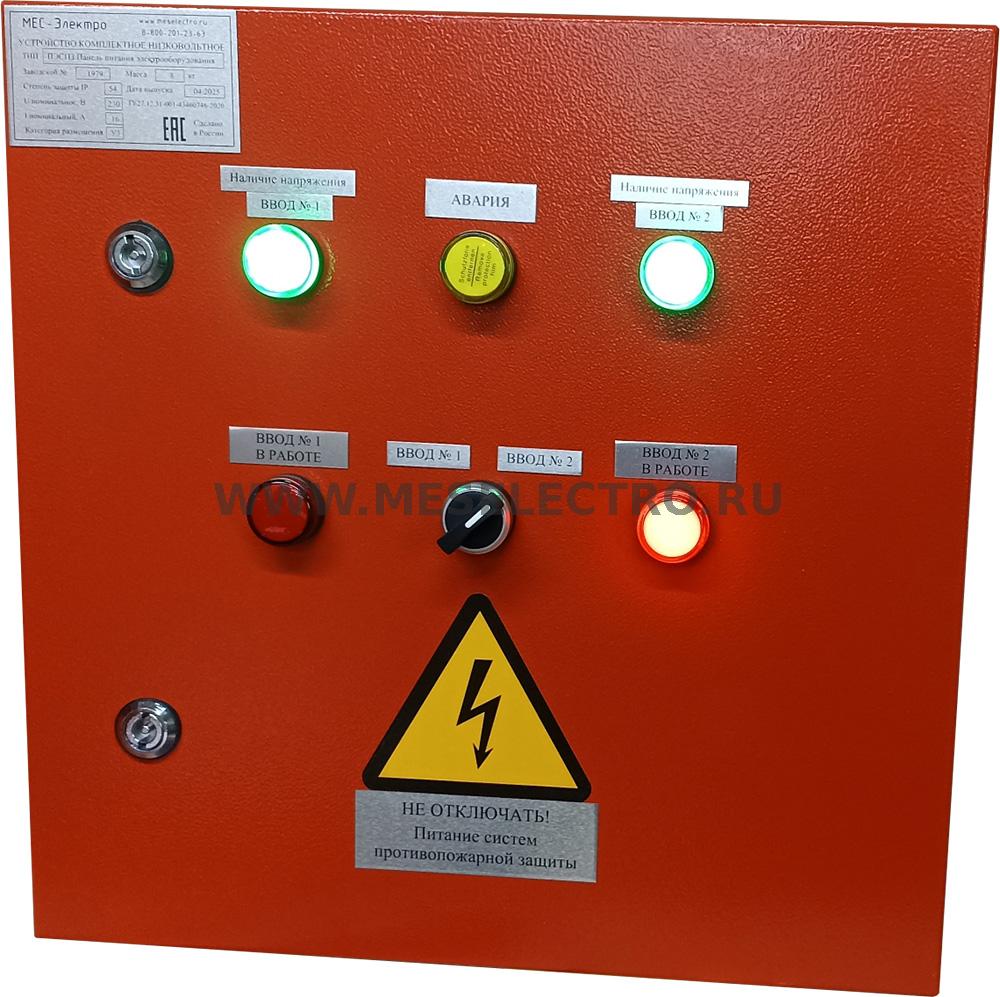

Индикация ввода находящего в работе сигнальными лампами красного цвета. "Ввод № 1 в работе»" и "Ввод № 2 в работе".
Степень защиты по ГОСТ 14254-2015: IP54
Климатическое исполнение по ГОСТ15150-69: У3.1.
Изготовитель – ООО «МЕС-Электро», Санкт-Петербург, Таллинское шоссе, д. 153, корпус 2, лит.Д, оф. 26.
Изготовлено в соответствии с ТУ 27.12.31-001-43460746-2020 «Устройства комплектные низковольтные ввода, распределения и управления».
Сертификат соответствия на панели противопожарных устройств: EAЭС RU C-RU.HE23.B.00222/21, серия RU № 0276890. Срок действия по 22.12.2026 г.
Сертификат пожарной безопасности на панели ПЭСПЗ № РОСС.RU.32623.ОС07.04039, срок действия по 04.12.2028 г.
Сертификат соответствия ГОСТ Р ИСО 9001-2015 (ISO 9001:2015) № РОСС RU.32457.04РИД0, срок действия по 15.01.2026 г.
