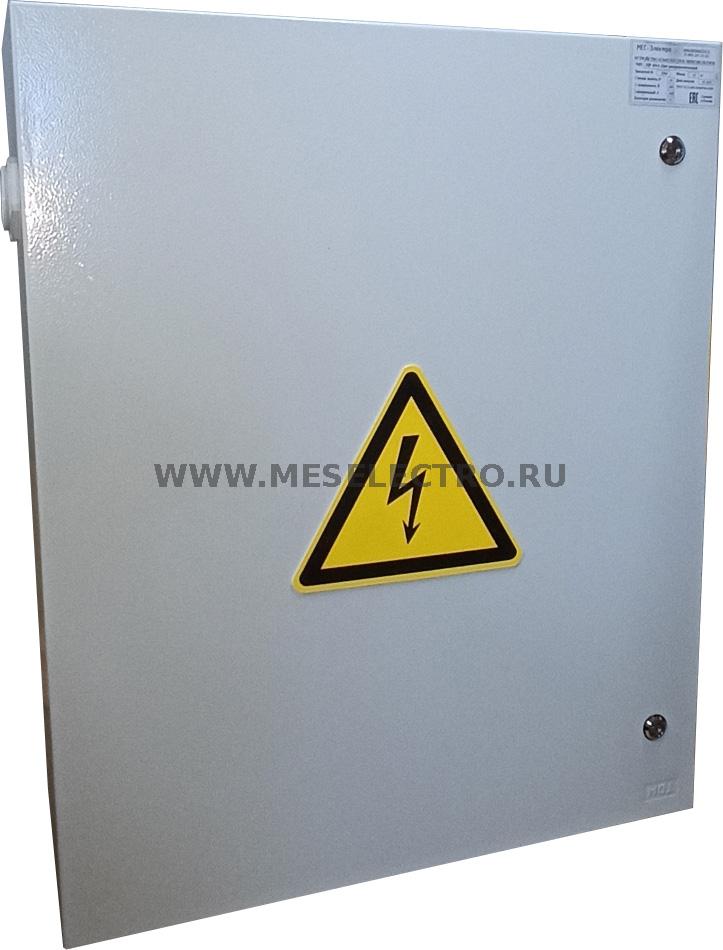

ЩР Щит распределительный навесной 400А
ЩР Щит распределительный навесной 400А предназначен для:
- Ввода, приема и распределения электрической энергии в установках напряжением 400 В трехфазного переменного тока частотой 50 Гц в сетях с глухозаземленной нейтралью, а также для защиты линий при перегрузках и коротких замыканиях.

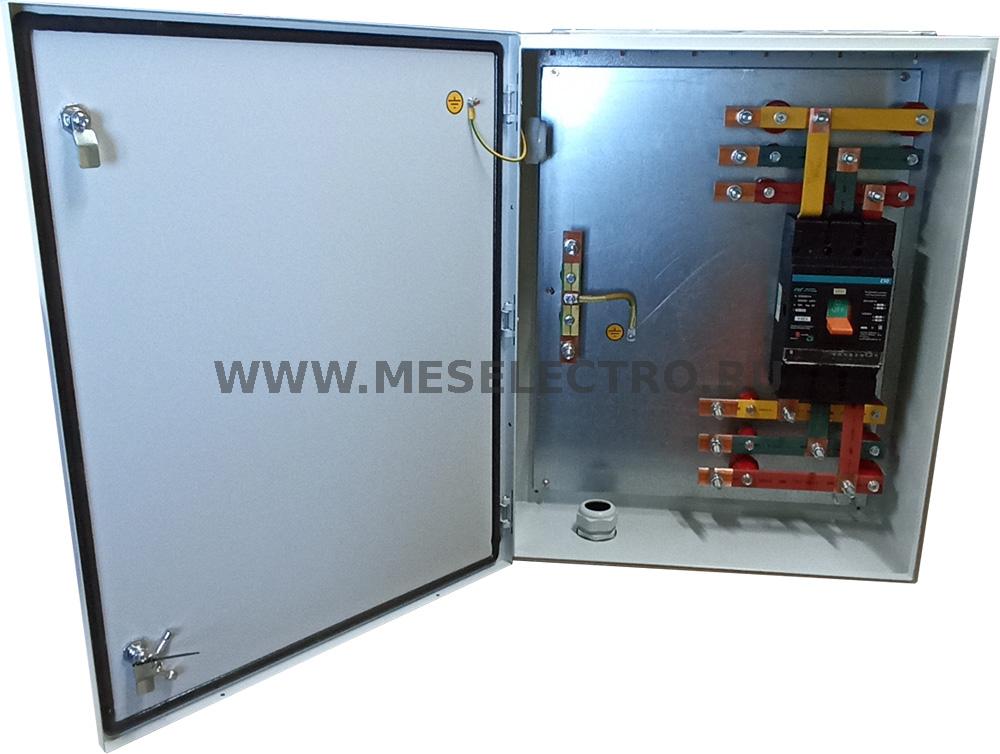

- Защита отходящих линий осуществляется с помощью автоматического выключателя ВА88-40 70кА с регулировкой номинального тока 180-400А.
- Подключение вводной и отходящей кабельных линий производится на медные шины 4х30, Iном=475А
Габаритные размеры:
Высота: 800 мм.
Ширина: 600 мм.
Глубина: 250 мм.
Климатическое исполнение – У1
Щит распределительный предназначен для установки на территории строительных площадок, промышленных и гражданских объектах.
Изготовитель – ООО «МЕС-Электро», Санкт-Петербург, Таллинское шоссе, д. 153, корпус 2, лит.Д, оф. 26.
Изготовлено в соответствии с ТУ 27.12.31-001-43460746-2020 «Устройства комплектные низковольтные ввода, распределения и управления».
Сертификат соответствия на распределительные щиты: EAЭС RU C-RU.HE23.B.00222/21, серия RU № 0276890. Срок действия по 22.12.2026 г.
