ЯУО 9602-3474-У3 Ящик управления освещением Iном=10А (Местное / Фотореле)
ЯУО 9602-3474-У3 Ящик управления освещением Iном=10А (Местное / Фотореле)

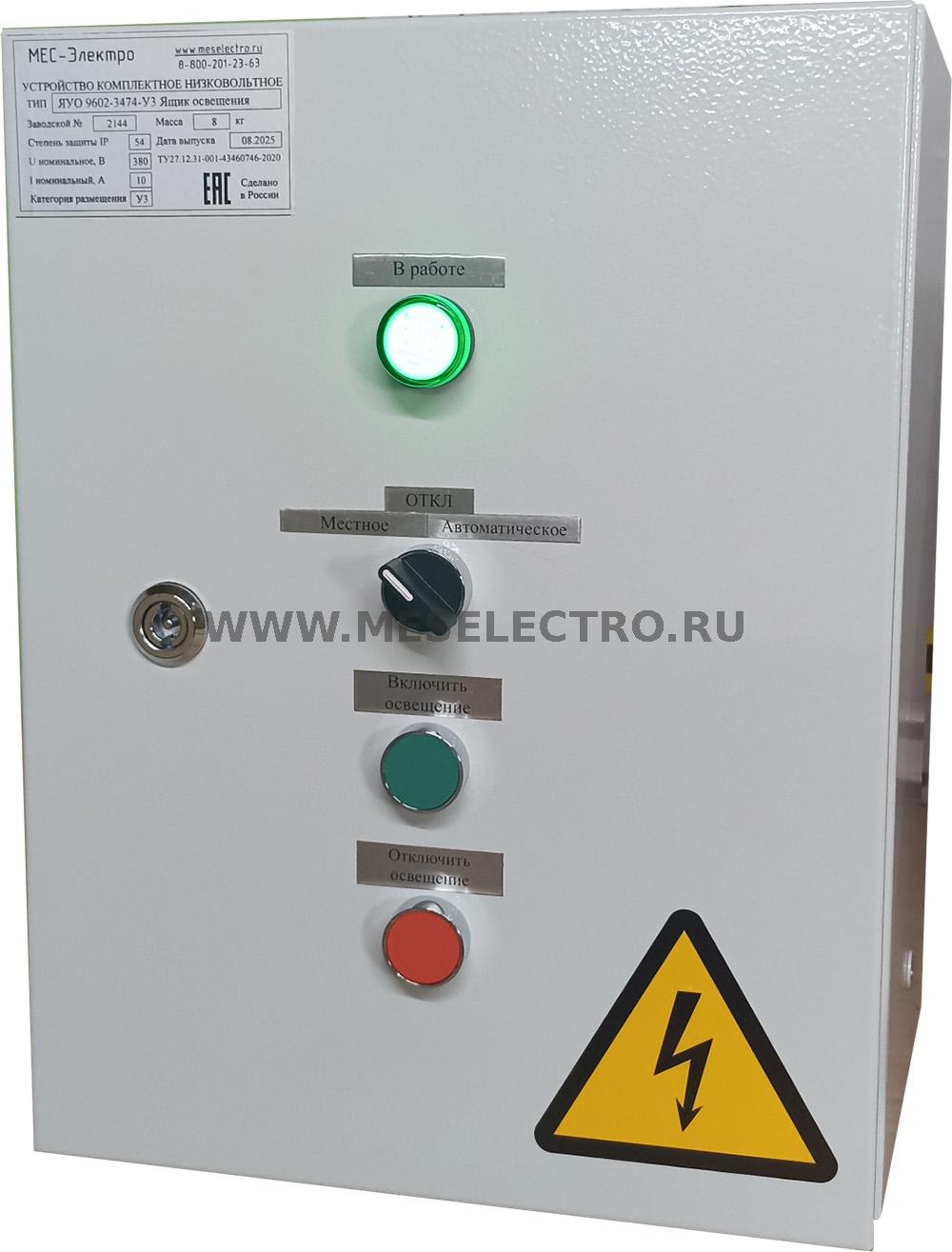

Ящик управления освещением ЯУО 9602-3474-У3 (Далее ЯУО) предназначен для:
Ввода, приема и распределения электрической энергии в установках напряжением 400 В трехфазного переменного тока частотой 50 Гц в сетях с глухозаземленной нейтралью, а также для защиты линий при перегрузках и коротких замыканиях.
Режим работы:
- местное от кнопок «Включить освещение» и «Отключить освещение» расположенных на двери щита,
- автоматическое управление от фотореле ФР02М по датчику освещённости.
Выбор режима работы - переключатель 1-0-2 на двери щита
Климатическое исполнение – У3.
ЯУО предназначен для размещения в трансформаторной подстанции, помещении распределительного устройства, электротехническом помещении с доступом электротехнического персонала.
Номинальный ток: 10А
Габаритные размеры щита: 400 мм. (высота) х 300 мм. (ширина) х 150 мм. (глубина)
Степень защиты по ГОСТ 14254-2015: IP54
Климатическое исполнение по ГОСТ15150-69: У3.1.
Изготовитель – ООО «МЕС-Электро», Санкт-Петербург, Таллинское шоссе, д. 153, корпус 2, лит.Д, оф. 26.
Изготовлено в соответствии с ТУ 27.12.31-001-43460746-2020 «Устройства комплектные низковольтные ввода, распределения и управления».
Сертификат соответствия на щиты ЯУО: EAЭС RU C-RU.HE23.B.00222/21, серия RU № 0276890. Срок действия по 22.12.2026 г.
