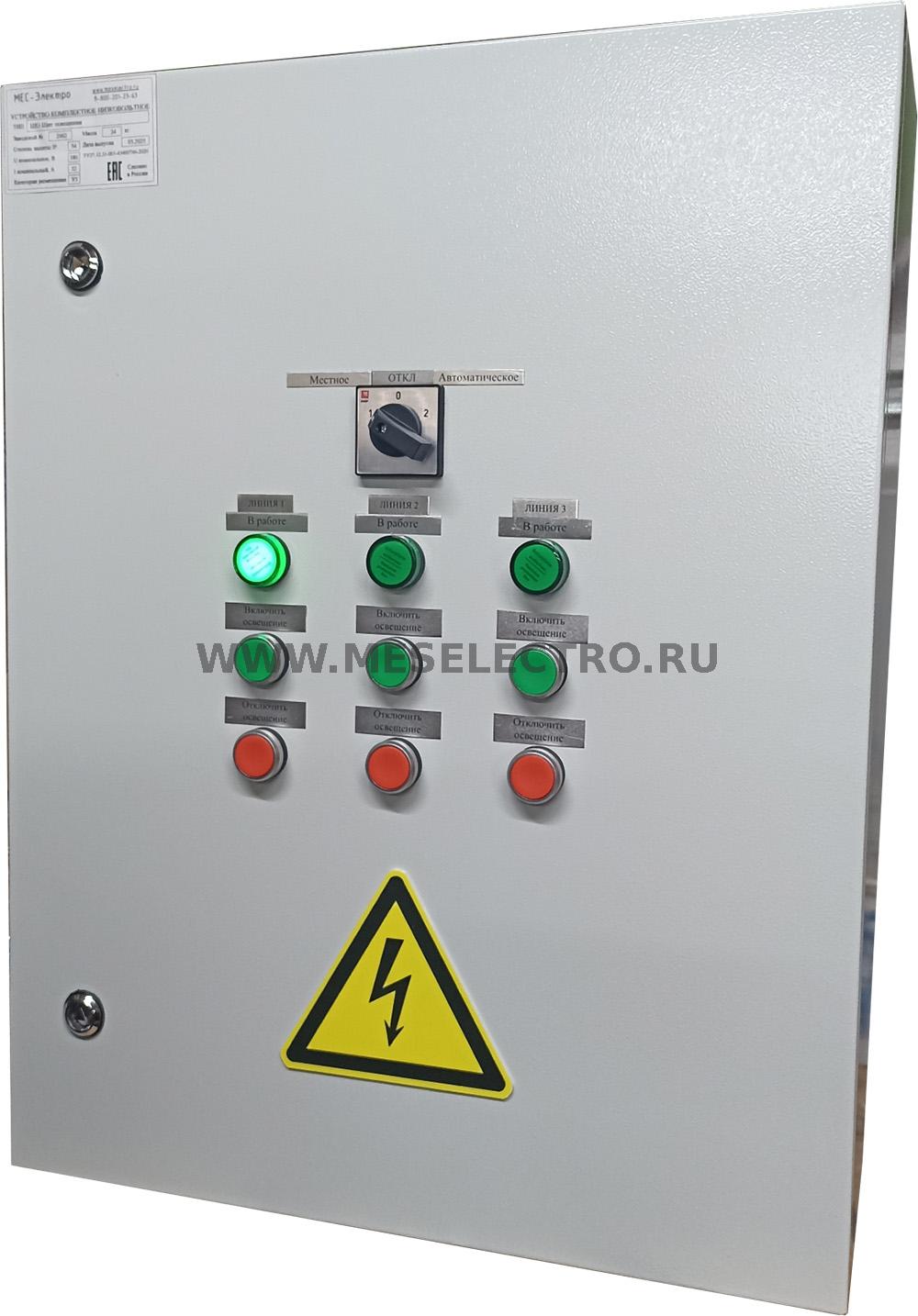

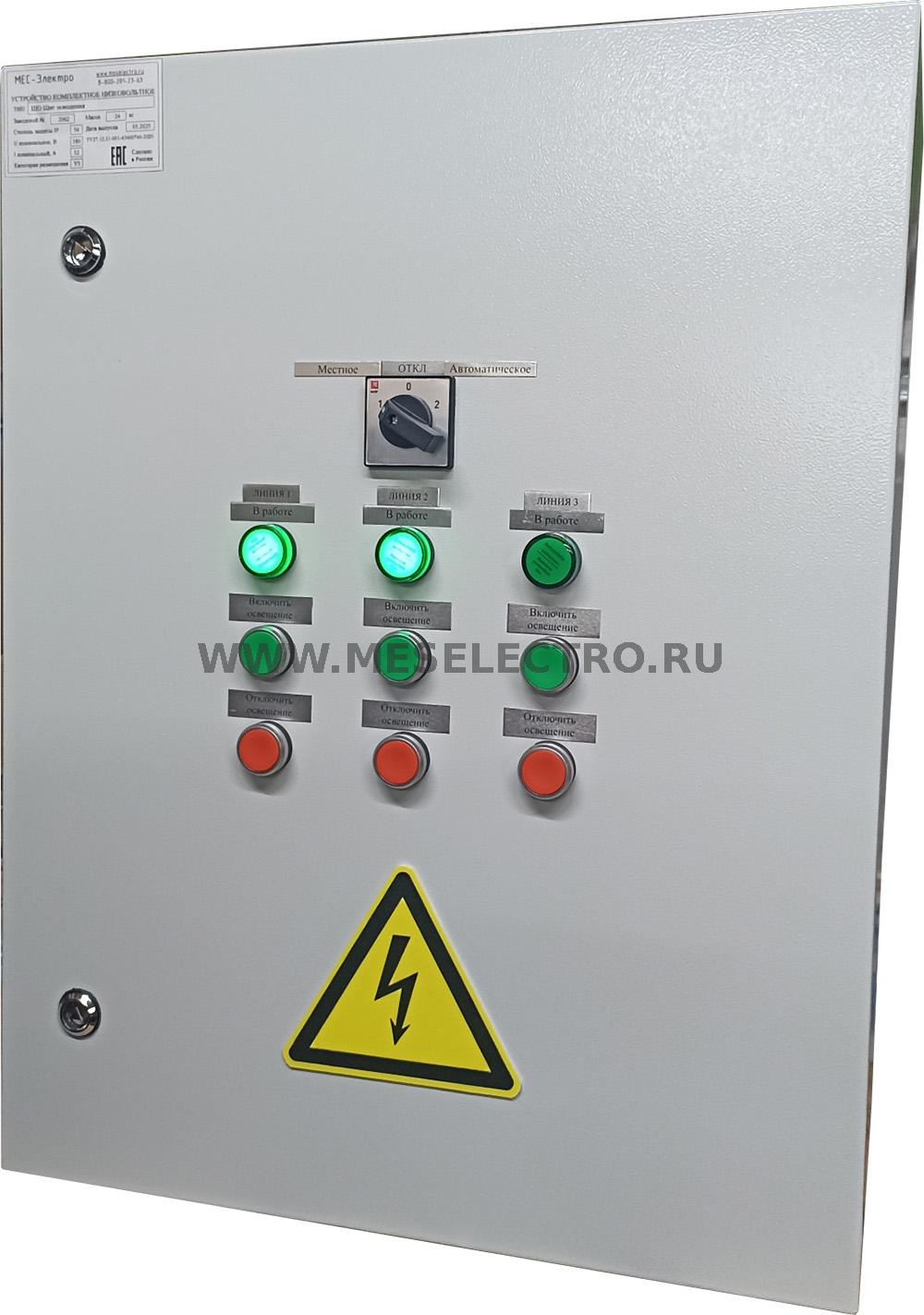

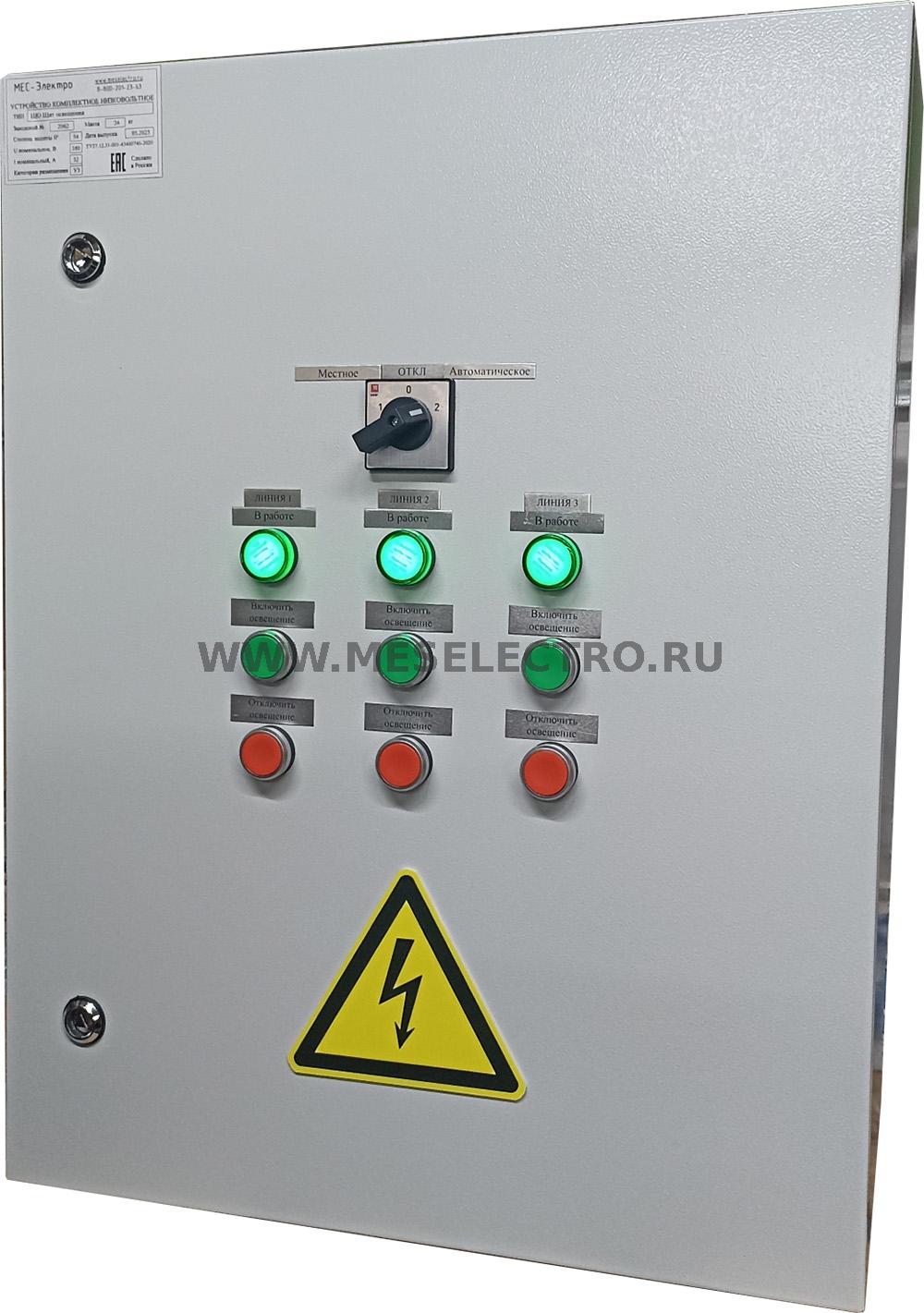

ЩНО Щит наружного освещения (Местное/Фотореле/Таймер) 3 линии Iном=32А
ЩНО Щит наружного освещения (Местное/Фотореле/Таймер) 3 линии Iном=32А

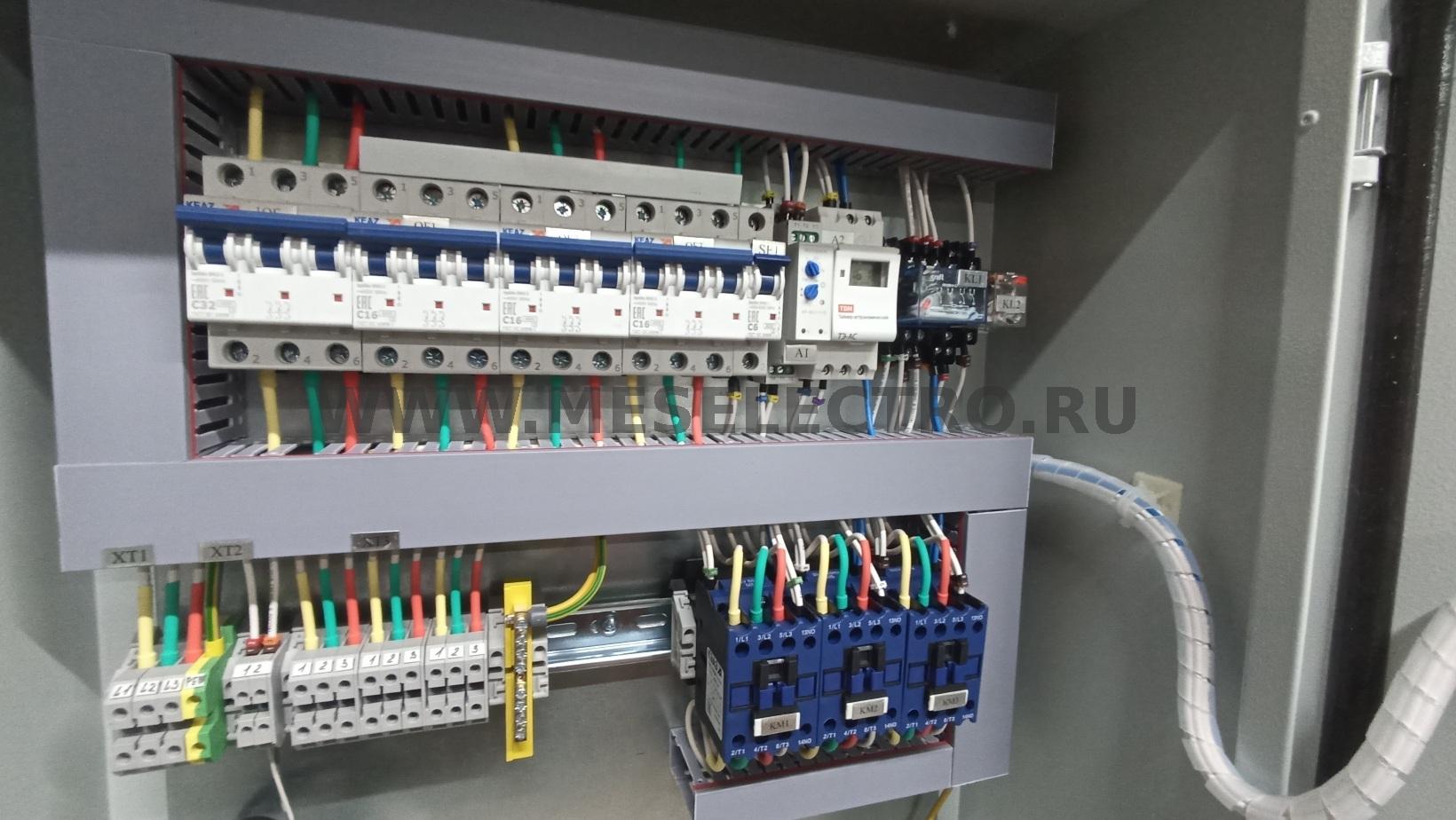

Низковольтное комплектное устройство щит наружного освещения (ЩНО) предназначен для:
- Ввода, приема и распределения электрической энергии в установках напряжением 400 В трехфазного переменного тока частотой 50 Гц в сетях с глухозаземленной нейтралью, а также для защиты линий при перегрузках и коротких замыканиях.
- Включения контакторов КМ1 / КМ2 / КМ3 осуществляется от местного управления (кнопки «ПУСК» и «СТОП») или от фотореле и суточного таймера.
- Выбор режима работы осуществляется переключателем "1-0-2" (Местное / откл / Автоматическое) расположенного на двери щита.
Кол-во отходящих линий: 3 шт.
Номинальный ток: 32А
Степень защиты оболочки по ГОСТ 14254-2015: IP54
Климатическое исполнение по ГОСТ 15150-69: У3.1.
Габаритный размер оболочки: 650высота) х 500(ширина) х 220(глубина), IP54
Цвет оболочки: серый, RAL7035
Изготовлено в соответствии с ТУ 27.12.31-001-43460746-2020 «Устройства комплектные низковольтные ввода, распределения и управления».
Изготовитель – ООО «МЕС-Электро», Санкт-Петербург, Таллинское шоссе, д. 153, корпус 2, лит.Д, оф. 26.
Сертификат соответствия на ВРУ: EAЭС RU C-RU.HE23.B.00222/21, серия RU № 0276890. Срок действия по 22.12.2026 г.
