ПЭСПЗ 2х25/380-АВР с учётом электроэнергии
ПЭСПЗ 2х25/380-АВР с учётом электроэнергии

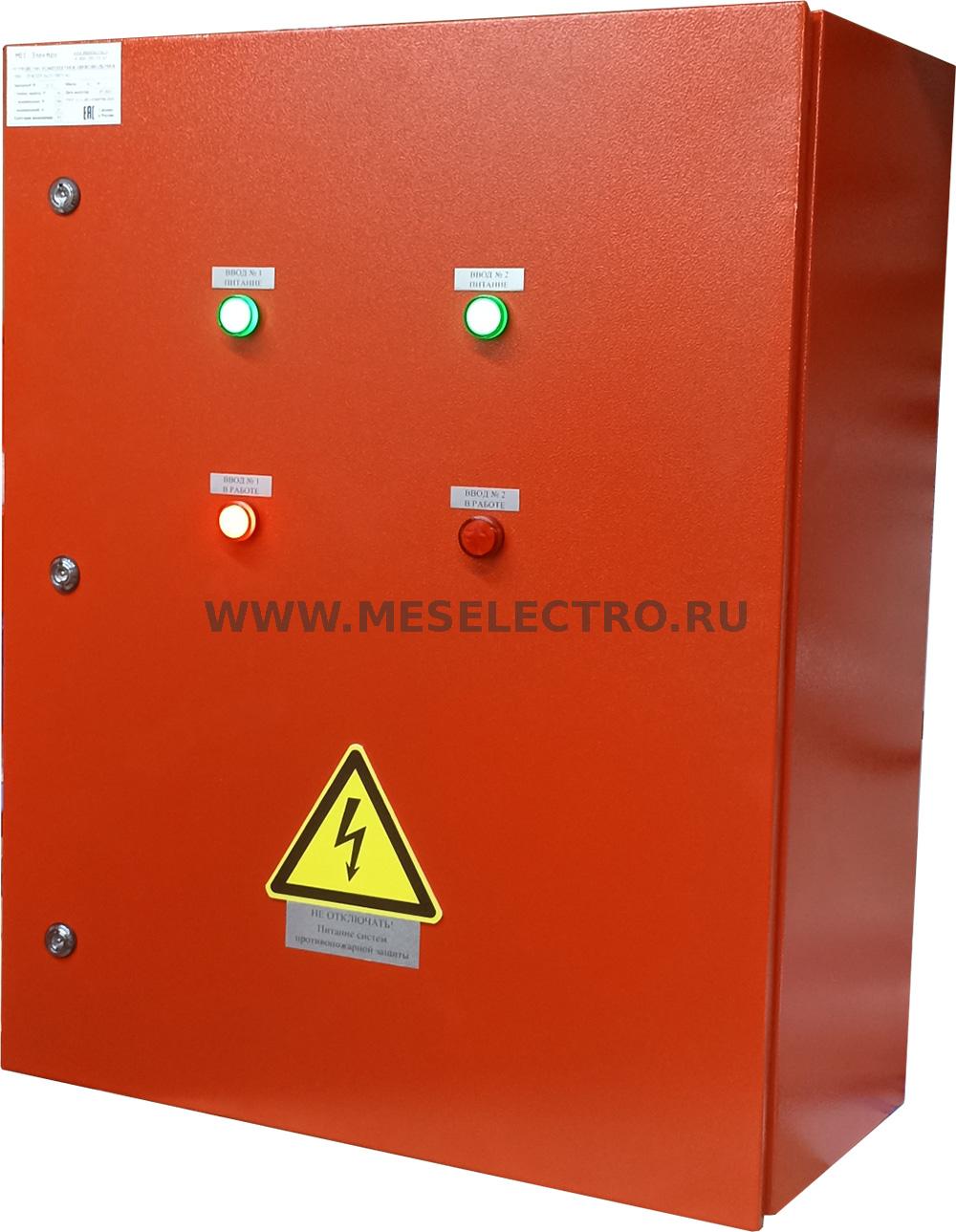

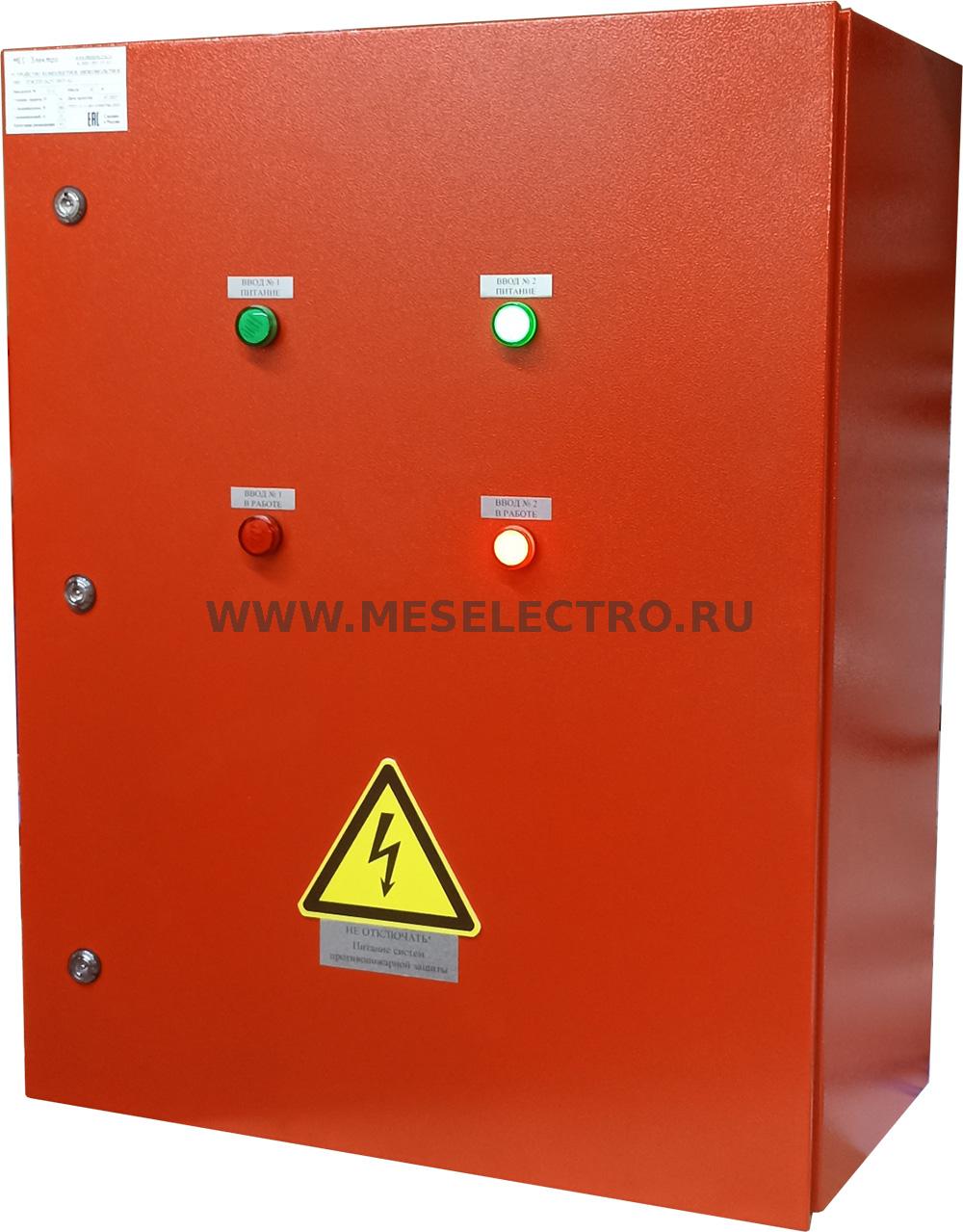

Низковольтное комплектное устройство Панель питания электрооборудования систем противопожарной защиты ПЭСПЗ 2х25/380-АВР с учётом электроэнергии предназначено для:
Ввода, приема и распределения электрической энергии в установках напряжением 380 В трехфазного переменного тока частотой 50 Гц в сетях с глухозаземленной и изолированной нейтралью, а также для защиты линий при перегрузках и коротких замыканиях.
Реализации алгоритма работы:
- приоритет - Ввод № 1 с контролем напряжения по обоим вводам с использование реле контроля напряжения РНПП-311М - 2 шт.
Индикации:

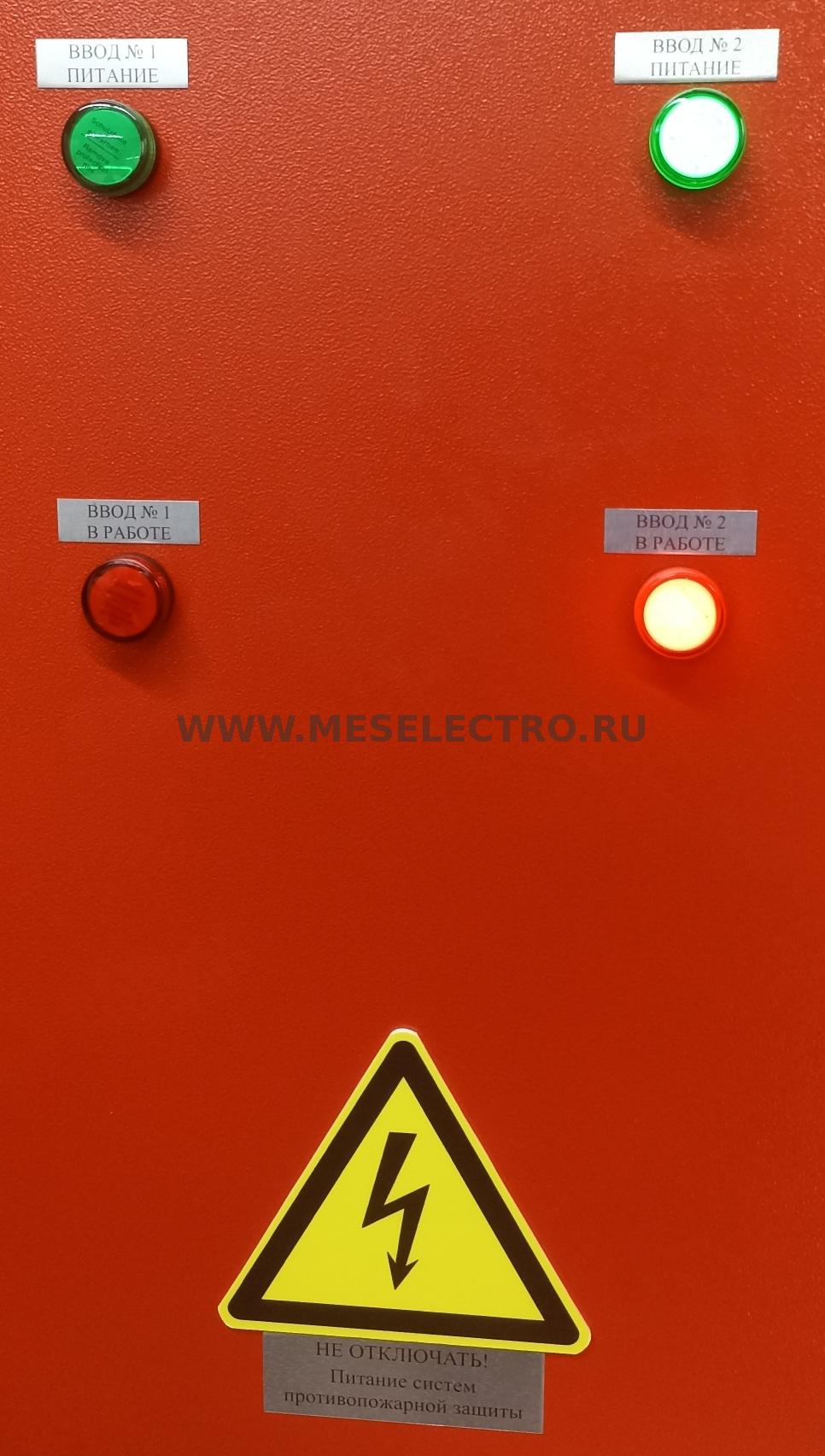

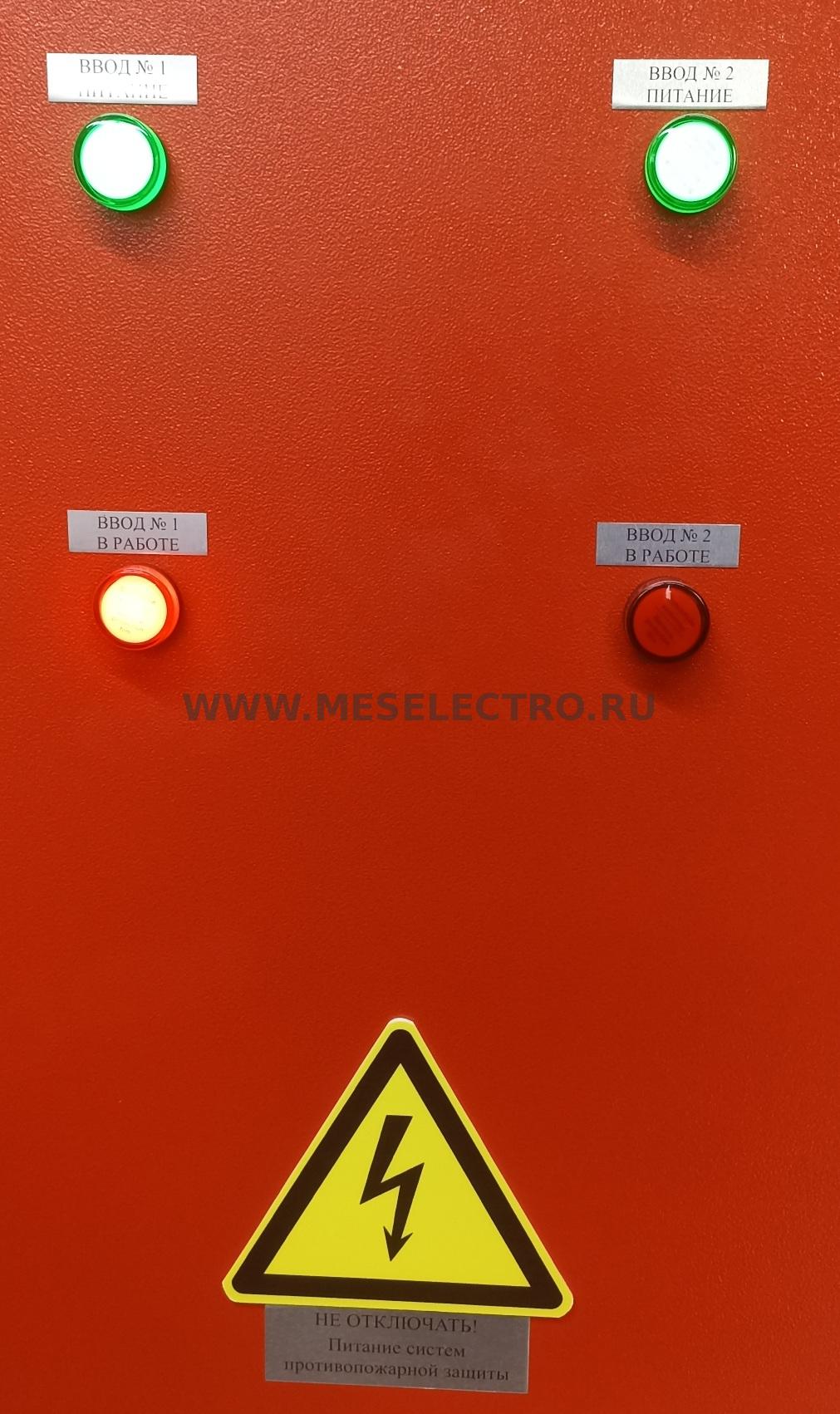

- индикация наличия напряжения на вводе № 1/2 осуществляется лампами зеленого цвета «Наличие напряжения на вводе № 1», «Наличие напряжения на вводе № 2».
- индикация включенного положения контакторов ввода № 1 / 2 осуществляется сигнальными лампами красного цвета «Ввод № 1 в работе», «Ввод № 2 в работе»
Степень защиты по ГОСТ 14254-2015: IP54
Климатическое исполнение по ГОСТ15150-69: У3.1.
Изготовитель – ООО «МЕС-Электро», Санкт-Петербург, Таллинское шоссе, д. 153, корпус 2, лит.Д, оф. 26.
Изготовлено в соответствии с ТУ 27.12.31-001-43460746-2020 «Устройства комплектные низковольтные ввода, распределения и управления».
Сертификат соответствия на панели противопожарных устройств: EAЭС RU C-RU.HE23.B.00222/21, серия RU № 0276890. Срок действия по 22.12.2026 г.
Сертификат пожарной безопасности на панели ПЭСПЗ № РОСС.RU.32623.ОС07.04039, срок действия по 04.12.2028 г.
Сертификат соответствия ГОСТ Р ИСО 9001-2015 (ISO 9001:2015) № РОСС RU.32457.04РИД0, срок действия по 15.01.2026 г.
Другие предложения
ПЭСПЗ 2х16/380-АВР Панель питания электрооборудования систем противопожарной защиты
Панель АВР 2х250А (Ввод 1 - Межсекция - Ввод 2) на программируемом реле ПР102 "ОВЕН"
ПЭСПЗ 2х32-АВР Панель питания электрооборудования систем противопожарной защиты
ПЭСПЗ 2х16/380-АВР Панель питания электрооборудования систем противопожарной защиты
ПЭСПЗ 2х16/380-АВР Панель питания электрооборудования систем противопожарной защиты
Низковольтное комплектное устройство ПЭСПЗ 2х16/380-АВР Панель питания электрооборудования систем противопожарной защиты предназначено для:
Ввода, приема и распределения электрической энергии в установках напряжением 380 В трехфазного переменного тока частотой 50 Гц в сетях с глухозаземленной и изолированной нейтралью, а также для защиты линий при перегрузках и коротких замыканиях.
Реализации алгоритма работы:
- приоритет - Ввод № 1 с контролем напряжения по обоим вводам с использование реле контроля напряжения РКН-3-15-15 - 2 шт.
Индикации:

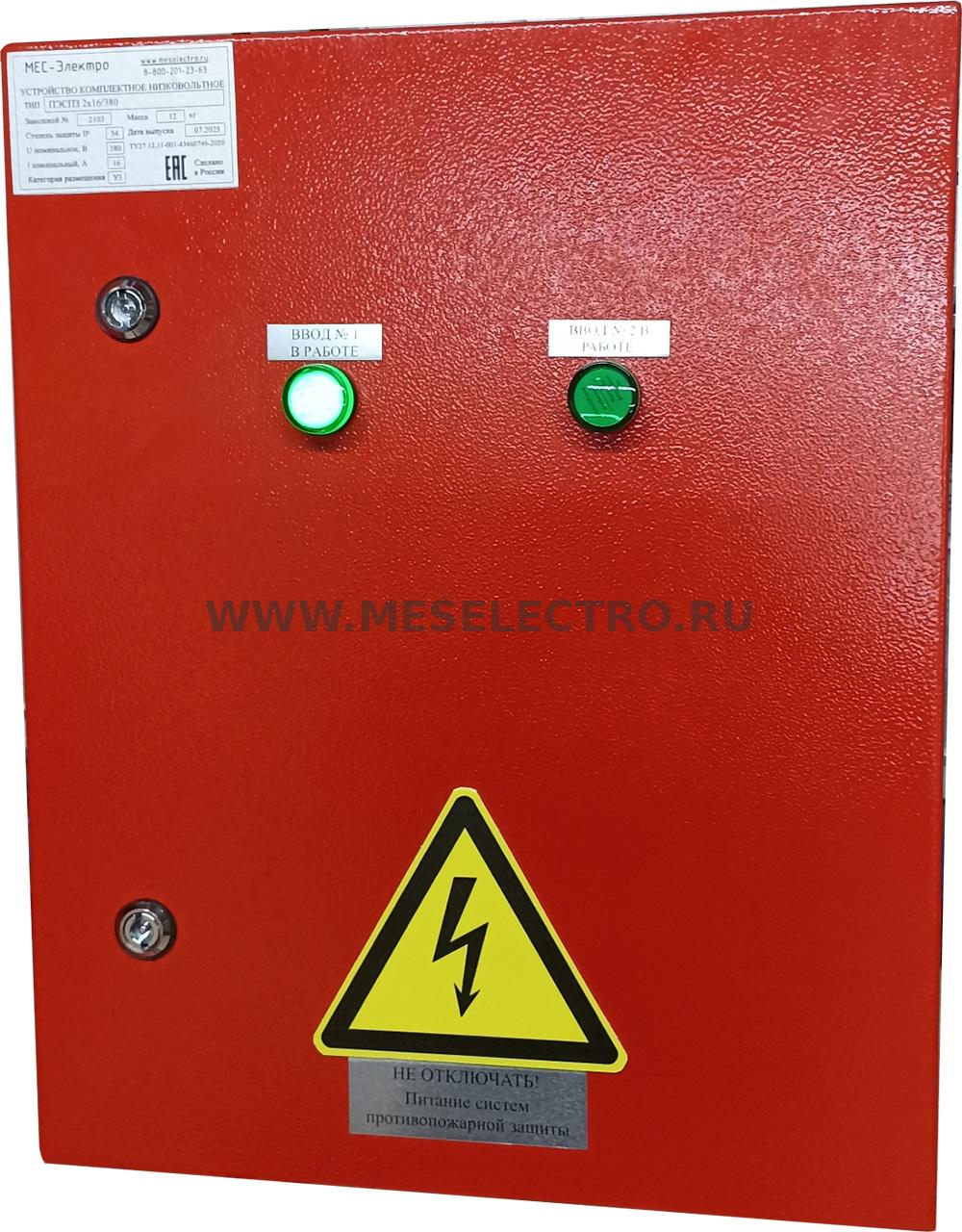

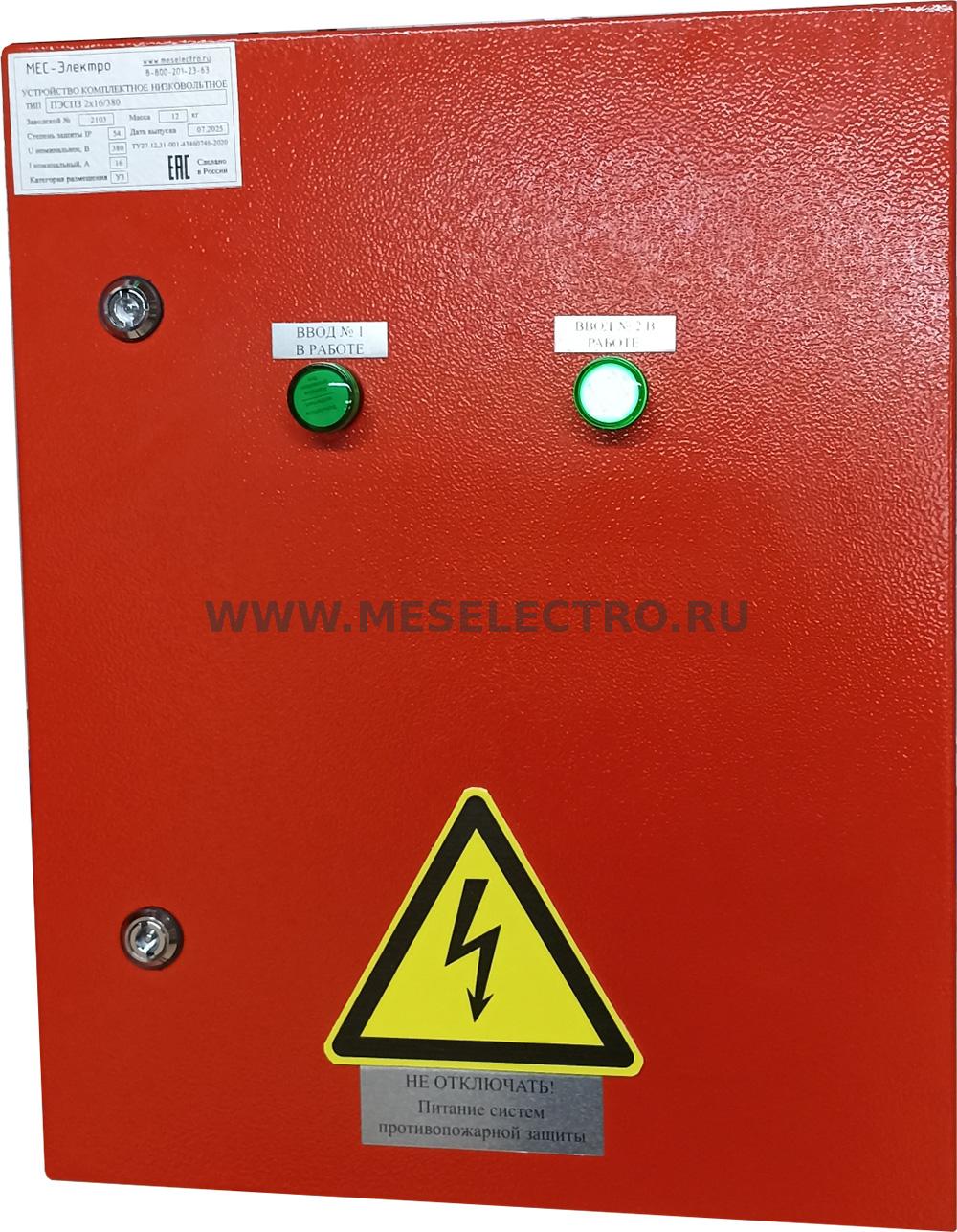

- индикация включенного положения контакторов ввода № 1 / 2 осуществляется сигнальными лампами зелёного цвета «Ввод № 1 в работе», «Ввод № 2 в работе»
Степень защиты по ГОСТ 14254-2015: IP54
Климатическое исполнение по ГОСТ15150-69: У3.1.
Изготовитель – ООО «МЕС-Электро», Санкт-Петербург, Таллинское шоссе, д. 153, корпус 2, лит.Д, оф. 26.
Панель АВР 2х250А (Ввод 1 - Межсекция - Ввод 2) на программируемом реле ПР102 "ОВЕН"
Панель АВР 2х250А (Ввод 1 - Межсекция - Ввод 2) на программируемом реле ПР102 "ОВЕН"
Панель АВР предназначена для:
- Ввода, приема и распределения электрической энергии в установках напряжением 380 В трехфазного переменного тока частотой 50 Гц в сетях с глухозаземленной и изолированной нейтралью, а также для защиты линий при перегрузках и коротких замыканиях.
- Реализации алгоритма автоматического включения резерва (АВР). Приоритет – ввод № 1. В качестве программируемого реле применено программируемое реле на 40 каналов ввода/ вывода с возможностью расширения входов/ выходов ПР102 от компании "ОВЕН"
- Индикации включенного положения выключателей "Ввод 1", "Ввод 2", "Межсекция" осуществляется лампой 230VAC зеленого цвета.
- Индикация аварийного отключения выкючателей "Ввод 1", "Ввод 2", "Межсекция" осуществляется лампой 230VAC красного цвета.
- Контроль напряжения на обоих ввода осуществляется с помощью реле контроля напряжения производства DRF-3-5 (DKC).
- В щите предусмотрено местное управление включением автоматических выключателей "Ввод 1", "Ввод 2", "Межсекция" от кнопок "ВКЛ" и "ОТКЛ" размещенными на двери щита.
- Выбор режима работы осуществляется переключателем 1-2 "Местное управление" / "Автоматическое управление".
- Схемным решением предусморена выдача в систему диспетчеризации данных о наличии напряжения на вводе № 1,2, положения вводных и межсекционного выключателя, аварийного состояния выключателей.
ПЭСПЗ 2х32-АВР Панель питания электрооборудования систем противопожарной защиты
ПЭСПЗ 2х32-АВР Панель питания электрооборудования систем противопожарной защиты с блокировкой работы АВР в случае аварии ввода
ПЭСПЗ2х32/380VAC предназначено для:
- Ввода, приема и распределения электрической энергии в установках напряжением 380 В трёхфазного переменного тока частотой 50 Гц в сетях с глухозаземленной и изолированной нейтралью, а также для защиты линий при перегрузках и коротких замыканиях.
- Схемное решение реализует:
- контроль параметров питающей сети по вводу № 1 и № 2,
- автоматическое включение резерва (АВР) на второй ввод и наоборот при исчезновении (нарушении параметров сети) питания от ввода находящегося в работе,
- блокировку на переключение в режиме АВР в случае отключения ввода находящегося в работе по перегрузке или короткому замыканию (по срабатыванию сигнального контакта вводного выключателя),
- индикацию ввода находящегося в работе зелеными лампами «ВВОД № 1 В РАБОТЕ», «ВВОД № 2 В РАБОТЕ».
Изготовитель – ООО «МЕС-Электро», Санкт-Петербург, Таллинское шоссе, д. 153, корпус 2, лит.Д, оф. 26.
Изготовлено в соответствии с ТУ 27.12.31-001-43460746-2020 «Устройства комплектные низковольтные ввода, распределения и управления».
Сертификат соответствия на панели противопожарных устройств: EAЭС RU C-RU.HE23.B.00222/21, серия RU № 0276890. Срок действия по 22.12.2026 г.
Сертификат пожарной безопасности на панели ПЭСПЗ № РОСС.RU.32623.ОС07.04039, срок действия по 04.12.2028 г.
Сертификат соответствия ГОСТ Р ИСО 9001-2015 (ISO 9001:2015) № РОСС RU.32457.04РИД0, срок действия по 15.01.2026 г.
