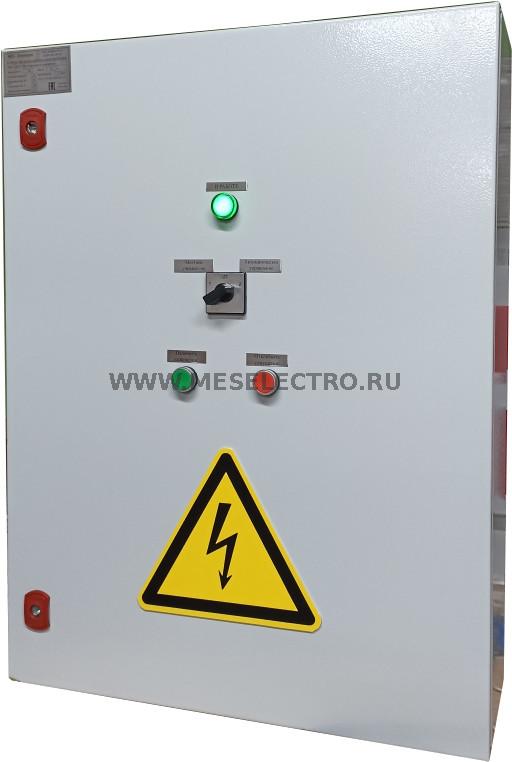

ЩО Щит освещения (каталог)

ЩНО 2х32А Щит наружного освещения (Местное / Фотореле)

Климатическое исполнение – У3.1.

ЩНО предназначен для установки в трансформаторных или распределительных подстанциях, щитовых помещениях. Изготовитель – ООО «МЕС-Электро», Санкт-Петербург, Таллинское шоссе, д. 153, корпус 2, лит.Д, оф. 26.

 Изготовлено в соответствии с ТУ 27.12.31-001-43460746-2020 «Устройства комплектные низковольтные ввода, распределения и управления».

Сертификат соответствия на ЩНО: EAЭС RU C-RU.HE23.B.00222/21, серия RU № 0276890. Срок действия по 22.12.2026 г.

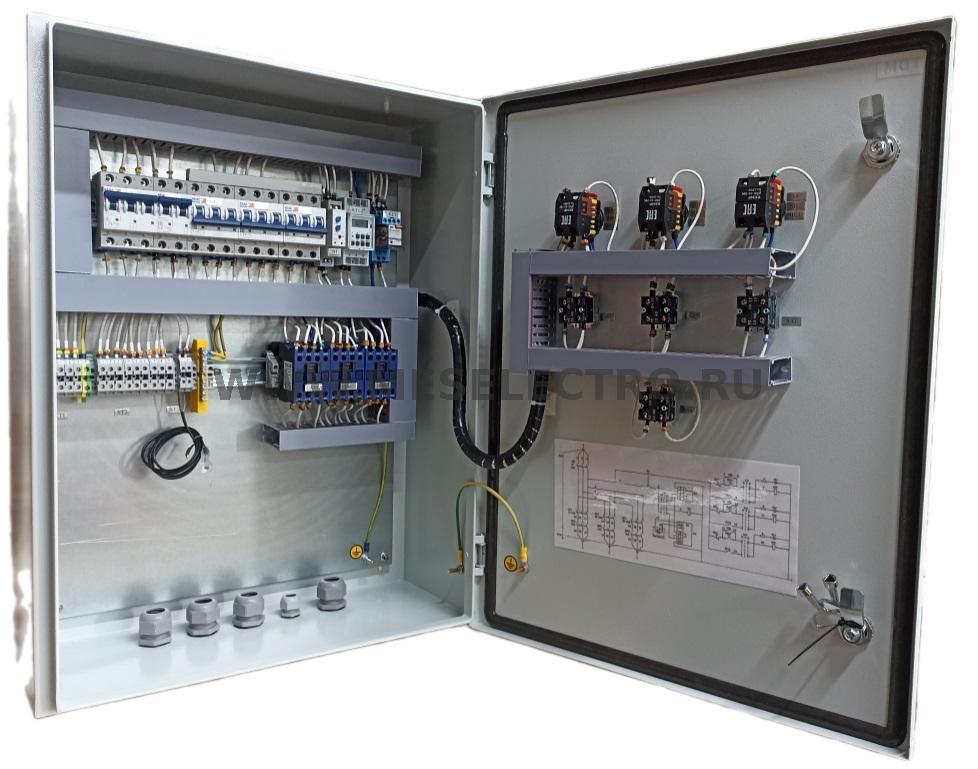

ЩНО Щит наружного освещения (Местное/Фотореле/Таймер) 3 линии Iном=32А

Низковольтное комплектное устройство щит наружного освещения (ЩНО) предназначен для:

1. Ввода, приема и распределения электрической энергии в установках напряжением 400 В трехфазного переменного тока частотой 50 Гц в сетях с глухозаземленной нейтралью, а также для защиты линий при перегрузках и коротких замыканиях.
2. Включения контакторов КМ1 / КМ2 / КМ3 осуществляется от местного управления (кнопки «ПУСК» и «СТОП») или от фотореле и суточного таймера.
3. Выбор режима работы осуществляется переключателем "1-0-2" (Местное / откл / Автоматическое) расположенного на двери щита.

Кол-во отходящих линий: 3 шт.

Номинальный ток: 32А

Степень защиты оболочки по ГОСТ 14254-2015: IP54

Климатическое исполнение по ГОСТ 15150-69: У3.1.

ЩНО Щит наружного освещения 16 фотореле / таймер / диспетчерское управление

Назначение:

Ввод, прием и распределение электрической энергии в установках напряжением 400 В трехфазного переменного тока частотой 50 Гц в сетях с глухозаземленной нейтралью, а также для защиты линий при перегрузках и коротких замыканиях.

1. Управлением режимом освещения (включения коммутационных аппаратов) по команде от суточного таймера/фотореле или внешнего управления с диспетчерского пульта.

Номинальный ток: 16А

ЩНО Щит наружного освещения 25А с фотореле и таймером ТЭ15 предназначен для:

1. Ввода, приёма и распределения электрической энергии в установках переменного трехфазного тока напряжением 400В частотой 50Гц в сетях с глухозаземленной нейтралью, а также для защиты линий при перегрузках и коротких замыканиях.

2. Включение контактора КМ1 осуществляется в режиме местного или автоматического управления путем перевода переключателя режимов работы в положение "Местное управление" / "Дистанционное управление".

3. В автоматическом режиме работы включение контактора КМ1 производится от фотореле или программируемого таймера ТЭ15 по заданной программе. Выбор режима работы осуществляется переключателем "Фотореле" / "Таймер".

ЩНО Щит наружного освещения 25А с фотореле ФР-02М "Меандр", IP54 (Местное - Фотореле)

Щит наружного освещения 25А с местным управлением и фотореле предназначен для:

1. Ввода, приема и распределения электрической энергии в установках напряжением 400 В трехфазного переменного тока частотой 50 Гц в сетях с глухозаземленной нейтралью, а также для защиты линий при перегрузках и коротких замыканиях.
2. Управлением режимом освещения (включения коммутационных аппаратов) по команде от фотореле или в местном управлении от переключателя – «Местное управление / 0 / фотореле» расположенного на двери щита.
3. В местном режиме управления включение / отключение контактора осуществляется нажатием на кнопки "Включить освещение" и "Отключить освещение".

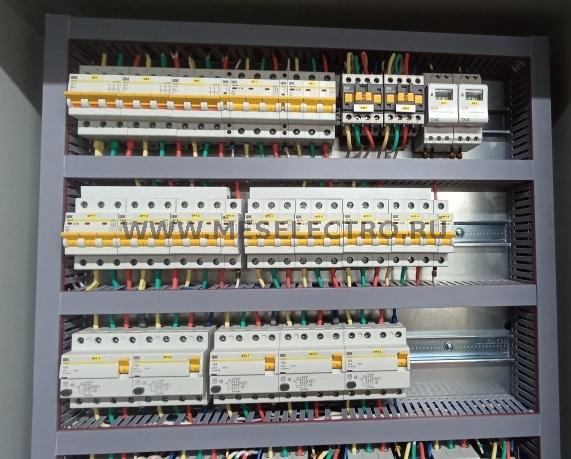

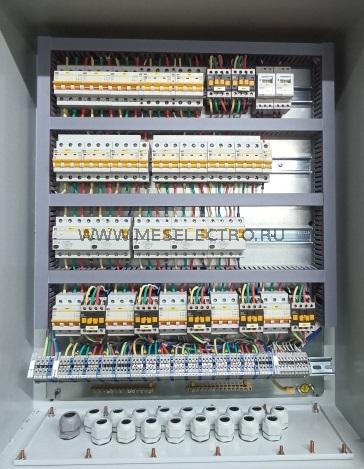

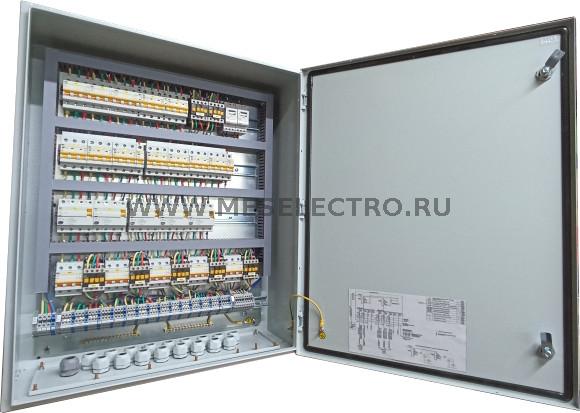

ЩНО Щит наружного освещения 50А

Щит наружного освещения предназначен для:

1. Ввода, приема и распределения электрической энергии в установках напряжением 400 В трехфазного переменного тока частотой 50 Гц в сетях с глухозаземленной нейтралью, а также для защиты линий при перегрузках и коротких замыканиях.
2. Включение контакторов КМ1 и КМ2 производится от суточных таймеров ТЭ-АС № 1,2 по заданной программе временного диапазона или по суточной программе в зависимости от восхода солнца.
3. Вводные выключатели QF1 и QF2 имеют байпас-линию включения собранную на рубильниках QS1 и QS2/
4. Управлением режимом освещения (включения коммутационных аппаратов) при подаче питания на клеммы XT3:1-5 от ШУНО в помещении охраны.

Климатическое исполнение – У3.1.

ЩНО предназначен для установки в трансформаторных или распределительных подстанциях, щитовых помещениях. Изготовитель – ООО «МЕС-Электро», Санкт-Петербург, Таллинское шоссе, д. 153, корпус 2, лит.Д, оф. 26.

Изготовитель – ООО «МЕС-Электро», Санкт-Петербург, Таллинское шоссе, д. 153, корпус 2, лит.Д, оф. 26.

Изготовлено в соответствии с ТУ 27.12.31-001-43460746-2020 «Устройства комплектные низковольтные ввода, распределения и управления».

Сертификат соответствия на НКУ: EAЭС RU C-RU.HE23.B.00222/21, серия RU № 0276890. Срок действия по 22.12.2026 г.

ЩНО Щит наружного освещения 63А

Щит наружного освещения (ЩНО) предназначен для:

1. Ввода, приема и распределения электрической энергии в установках напряжением 400 В трехфазного переменного тока частотой 50 Гц в сетях с глухозаземленной нейтралью, а также для защиты линий при перегрузках и коротких замыканиях.
2. Управлением режимом освещения (включения коммутационных аппаратов) по команде от суточного таймера, фотореле или в местном управлении от кнопок «включить освещение» и «отключить освещение», расположенных на двери щита. Климатическое исполнение – У3.1.

Габаритный размер 800 (высота) х 600(ширина) х 220(глубина)

Климатическое исполнение – У3.1.

ЩНО-МЕС-37-105-25-54У3.1 Щит наружного освещения

Щит наружного освещенияя предназначен для:

• Ввода, приема и распределения электрической энергии в установках напряжением 400 В трехфазного переменного тока частотой 50 Гц в сетях с глухозаземленной нейтралью, а также для защиты линий при перегрузках и коротких замыканиях.
• Режимы работы: местное / фотореле по датчику освещенности / суточный таймер по заданной программе.

Климатическое исполнение – У3.1.

ЩНО предназначен для установки в трансформаторных или распределительных подстанциях, щитовых помещениях. Изготовитель – ООО «МЕС-Электро», Санкт-Петербург, Таллинское шоссе, д. 153, корпус 2, лит.Д, оф. 26.

Изготовитель – ООО «МЕС-Электро», Санкт-Петербург, Таллинское шоссе, д. 153, корпус 2, лит.Д, оф. 26.

Изготовлено в соответствии с ТУ 27.12.31-001-43460746-2020 «Устройства комплектные низковольтные ввода, распределения и управления».

Сертификат соответствия на НКУ: EAЭС RU C-RU.HE23.B.00222/21, серия RU № 0276890. Срок действия по 22.12.2026 г.

При настройке фотореле ФР-М02 руководствоваться паспортом на фотореле ТУ 3425-003-31928807-2014 (обязательное приложение к данному паспорту)

При настройке программируемого таймера руководствоваться руководством по эксплуатации на программируемые таймеры астрономические серии ТЭ-АС

ЩО Щит освещения (Местное/Фотореле) Iном=25А

Низковольтное комплектное устройство щит наружного освещения (ЩНО) предназначен для:

1. Ввода, приема и распределения электрической энергии в установках напряжением 400 В трехфазного переменного тока частотой 50 Гц в сетях с глухозаземленной нейтралью, а также для защиты линий при перегрузках и коротких замыканиях.
2. Включения контактора КМ1 осуществляется от местного управления (переключатель в положении "1") или от фотореле (переключатель в положении "2").

Переключатель выбора режимов работы установлен внутри оболочки

Кол-во отходящих линий: 2 шт.

ЩО Щит освещения (Местное/Фотореле/Таймер) 3 линии Iном=32А

Низковольтное комплектное устройство щит наружного освещения (ЩНО) предназначен для:

1. Ввода, приема и распределения электрической энергии в установках напряжением 400 В трехфазного переменного тока частотой 50 Гц в сетях с глухозаземленной нейтралью, а также для защиты линий при перегрузках и коротких замыканиях.
2. Включения контакторов КМ1 / КМ2 / КМ3 осуществляется от местного управления (кнопки «ПУСК» и «СТОП») или от фотореле и суточного таймера.
3. Выбор режима работы осуществляется переключателем "1-0-2" (Местное / откл / Автоматическое) расположенного на двери щита.

Кол-во отходящих линий: 3 шт.

Номинальный ток: 32А

Сертификат соответствия на ППУ производства ООО "МЕС-Электро"

В наличии на складе ООО "МЕС-Электро"

ЩО Щит освещения (Местное/Фотореле/Таймер) Iном=32А

Низковольтное комплектное устройство щит наружного освещения (ЩНО) предназначен для:

1. Ввода, приема и распределения электрической энергии в установках напряжением 400 В трехфазного переменного тока частотой 50 Гц в сетях с глухозаземленной нейтралью, а также для защиты линий при перегрузках и коротких замыканиях.
2. Включения контакторов КМ1 /КМ2 осуществляется от местного управления (кнопки «ПУСК» и «СТОП») или от фотореле и суточного таймера.

Кол-во отходящих линий: 2 шт.

ЩО Щит освещения 100А с выносным пультом управления в пластиковом корпусе

Щит освещения 100А с выносным пультом управления в пластиковом корпусе предназначен для приема, и распределения электроэнергии по трем линиям светильников

Включение контакторов осуществляется с выносного пульта управления.

Вводной коммутационный аппарат: Автоматический выключатель 3П 100А - 1 шт.

Коммутационные аппараты защиты отходящих линий: Автоматический выключатель 3П 32А - 2 шт., Автоматический выключатель 3П 40А  - 1 шт.

ЩО ЩИТ ОСВЕЩЕНИЯ 16А С ФОТОРЕЛЕ И МЕСТНЫМ УПРАВЛЕНИЕМ

Ввод: Выключатель автоматический 3П 16А

Силовой контактор: 16А 3П

Отходящии линии: Выключатель автоматический однополюсный 16А - 3 шт.

Фотореле ФР-02 "Меандр" с выносным фотодатчиком ФД3-1

Габаритный размер: 400х400х200

Степень защиты оболочки: IP54

Категория климатического размещения: У3.1.

ЩО Щит освещения 16А с фотореле ФР-2Э и местным управлением

Щит освещения предназначен для защиты от коротких замыканий и токов перегрузки потребителей цепей освещения.

Схема управления реализует 2 режима работы: Режим № 1 -"Местное управление" - от кнопок "включить / отключить" освещение расположенных на двери щита. Режим № 2 - от фотореле по датчику освещенности.

Выбор режима работы: от переключателя "1-0-2" на двери щита

ЩО Щит освещения 25А с суточным таймером

ЩО Щит освещения 25А с суточным таймером предназначен для приема, и распределения электроэнергии по трем линиям светильников

ЩО ЩИТ ОСВЕЩЕНИЯ 32А С ФОТОРЕЛЕ, ТАЙМЕРОМ И МЕСТНЫМ УПРАВЛЕНИЕМ

Ввод: Выключатель автоматический 3П 32А

Силовой контактор: 25А 3П

Отходящии линии: Выключатель автоматический трехполюсный 16А - 3 шт.

Фотореле ФР-02 "Меандр" с выносным фотодатчиком ФД3-1

Суточный таймер ТЭ-АС (8 + 8 программ)

Габаритный размер: 650х500х220

Степень защиты оболочки: IP54

Категория климатического размещения: У3.1.

ЩО Щит освещения 40А с суточным таймером

Щит освещения предназначен для приема, и распределения электроэнергии по трем линиям светильников. Защита от токов короткого замыкания и перегрузки осуществляется с помощью автоматических выключателей

Режимы работы:

1. Местное - путем перевода переключателя в крайнее левое положение "включить освещение"

2. Автоматическое - от суточного таймера согласно заданной программе.

ЩО ЩИТ ОСВЕЩЕНИЯ 40А С ФОТОРЕЛЕ, ТАЙМЕРОМ И ВЫНОСНЫМ ПУЛЬТОМ УПРАВЛЕНИЯ

Ввод: Выключатель автоматический 3П 40А

Силовой контактор: 40А 3П

Отходящии линии: Выключатель дифференциальный L+ N20А 30мА

Фотореле ФР-02 "Меандр" с выносным фотодатчиком ФД3-1

Суточный таймер ТЭ-АС (8 + 8 программ)

Габаритный размер: 600х600х250

Степень защиты оболочки: IP54

Категория климатического размещения: У1

ЩО Щит освещения 63А с внешним управлением

ЩО Щит освещения 63А с внешним управлением предназначен для защиты от коротких замыканий и токов перегрузки потребителей цепей освещения.

Включение контакторов отходящих линий производится от внешнего пульта управления путем замыкания контакта между клеммами вторичных цепей.

Вводной коммутационный аппарат: Выключатель нагрузки 3П 63А - 1 шт.

Коммутационные аппараты защиты отходящих линий: Автоматический выключатель 1П 16А - 1 шт.

Кол-во отходящих линий: 9 шт.

ЩО Щит освещения 63А с суточным таймером и фотореле

Щит освещения 63А с суточным таймером и фотореле предназначен для приема, и распределения электроэнергии по линиям освещения. Защита от токов короткого замыкания и токов перегрузки осуществляется автоматическими выключателями.

Вводной коммутационный аппарат: Автоматический выключатель 3П 63А - 1 шт.

Режимы работы:

1. Местное - путем нажатия на кнопку "включить освещения" / "отключить освещение"

2. От фотореле по датчику освещенности.

3. От суточного таймера по заданной программе.

Выбор режима работы осуществляется перводом переключателей в соответствующее положение.

Переключатели, кнопки управления и лампа индикации расположены на двери щита

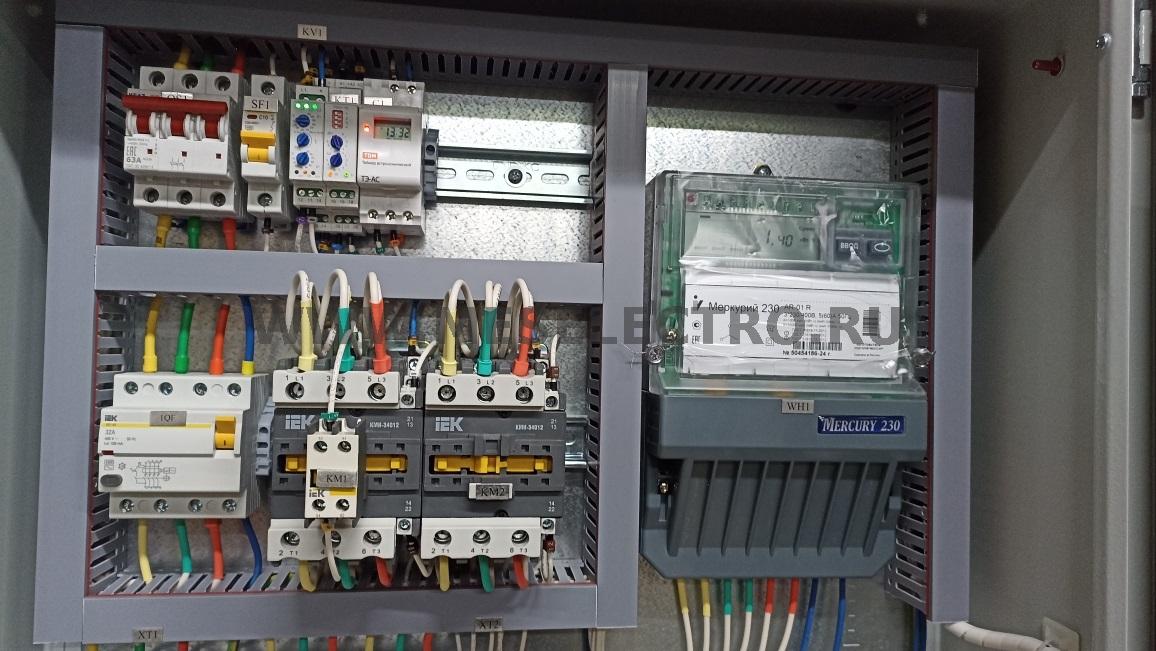

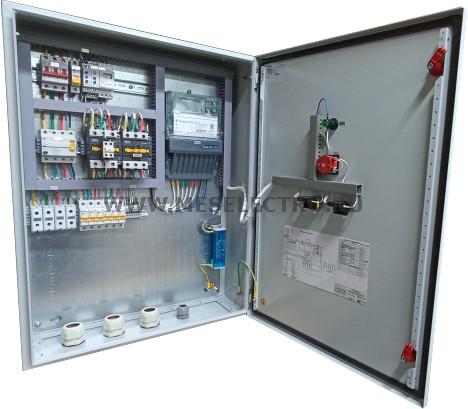

ЩО Щит освещения 63А с учетом ЭЭ (Фотореле / Местное / Таймер)

Щит освещения предназначен для:

1. Ввода, приема и распределения электрической энергии в установках напряжением 400 В трехфазного переменного тока частотой 50 Гц в сетях с глухозаземленной нейтралью, а также для защиты линий при перегрузках и коротких замыканиях.
2. Управлением режимом освещения (включения коммутационных аппаратов) по команде от суточного таймера или в местном управлении от кнопок «включить освещение» и «отключить освещение», расположенных на двери щита. Включение в местном управлении осуществляется в независимости от положения переключателя «Местное / 0 / Автоматическое».

Климатическое исполнение – У3.1.

ЩО предназначен для установки в трансформаторных или распределительных подстанциях, щитовых помещениях. Изготовитель – ООО «МЕС-Электро», Санкт-Петербург, Таллинское шоссе, д. 153, корпус 2, лит.Д, оф. 26.

Изготовитель – ООО «МЕС-Электро», Санкт-Петербург, Таллинское шоссе, д. 153, корпус 2, лит.Д, оф. 26.

Изготовлено в соответствии с ТУ 27.12.31-001-43460746-2020 «Устройства комплектные низковольтные ввода, распределения и управления».

Сертификат соответствия на НКУ: EAЭС RU C-RU.HE23.B.00222/21, серия RU № 0276890. Срок действия по 22.12.2026 г.

Щит освещения 80А предназначен для электроснабжения потребителей цепей освещения. Коммутационные аппараты, установленные в ЩО, позволяют произвести защиту от токов короткого замыкания и перегрузок потребителей.

Вводной коммутационный аппарат: ВР3235 250А - 1 шт.

Коммутационные аппараты защиты отходящих линий: Планочные предохранители- выключатели-разъединители ПВР 160/100 - 2 шт

Щит освещения оборудован счетчиком электроэнергии "Меркурий-230" - 1 шт. и трансформаторами тока Т-0,66 75/5, кл.т.0,5S - 3 шт.

Кол-во отходящих линий: 2 шт.

ЩО Щит освещения c понижающими трансформаторами ОСМ1-0,63 220/36 предназначен для:

• 1. Ввода, приема и распределения электрической энергии в установках напряжением 400 В трехфазного переменного тока частотой 50 Гц в сетях с глухозаземленной нейтралью, а также для защиты линий при перегрузках и коротких замыканиях.
• 2. Включение контакторов питания линий 220/36.
• 3. Размещения трёх понижающих трансформаторов ОСМ1 0,63 220/36 предназначенных для освещения кабельных приямков и камер силовых трансформаторов.
• 4. Индикация вклюенного положения силовых контакторов по отходящим линиям производится сигнальными лампами красного цвета.

Климатическое исполнение – У3.1.

ЩО предназначен для установки в трансформаторных, насосных и распределительных подстанциях, щитовых помещениях.

Изготовитель – ООО «МЕС-Электро», Санкт-Петербург, Таллинское шоссе, д. 153, корпус 2, лит.Д, оф. 26.

Изготовлено в соответствии с ТУ 27.12.31-001-43460746-2020 «Устройства комплектные низковольтные ввода, распределения и управления».

ЩО Щит освещения однофазный 25А предназначен для:

1. 1. Ввода, приема и распределения электрической энергии в установках напряжением 400 В трехфазного переменного тока частотой 50 Гц в сетях с глухозаземленной нейтралью, а также для защиты линий при перегрузках и коротких замыканиях.

   1. 2. Управлением режимом освещения (включения коммутационных аппаратов) по команде от фотореле.

Щит освещения с суточным таймером ТЭ-АС предназначен для:

1. Ввода, приема и распределения электрической энергии в установках напряжением 400В трехфазного переменного тока частотой 50 Гц в сетях с глухозаземленной нейтралью, а также для защиты линий при перегрузках и коротких замыканиях.

2. Управление режимом освещения (включения коммутационных аппаратов) по команде от суточного таймера по заданной программе

Номинальный ток: 25А

ЩО Щит освещения с суточным таймером

Щит освещения предназначен для защиты от токов коротких замыканий и перегрузки потребителей цепей освещения.

Схема управления реализует 2 режима работы: Режим № 1 -"Местное управление" - от кнопок "включить / отключить" освещение расположенных на двери щита. Режим № 2 - суточного таймера по заданной программе

Выбор режима работы: от переключателя "1-0-2" на двери

ЩО Щит освещения уличной установки в корпусе из АБС-пластика

Назначение: декоративная подсветка и наружное освещение мостового перехода.

Габаритный размер: 400х300х170

Степень защиты оболочки: IP54

Категория климатического размещения: У1

ЩО-МЕС-13-100-25-УХЛ3.1. Щит освещения с фотореле

Щит освещения 25А с фотореле предназначен для приема и распределения электроэнергии на потребители цепей освещения. Установленная коммутационная аппаратура защищает от коротких замыканий и токов перегрузки потребителей.

Режимы работы:

1. Местное управление. Включение контактора производится нажатием на кнопку "Включить освещение". Отключение контактора производится нажатием на кнопку "Отключить освещение".

2. Автоматическое управление от фотореле по датчику освещенности.

ЩО-МЕС-33-100-40-54УХЛ1 Щит освещения

Щит освещения ЩО-МЕС-33-100-40-54УХЛ1 с фотореле предназначен для защиты от коротких замыканий и токов перегрузки потребителей цепей освещения.

Режимы работы: 1. Местное управление, путем перевода переключателя в положение "включить освещение". 2. От фотореле по датчику освещенности

ЩО-МЭС-33-102-25-43УХЛ3.1. Щит освещения

Ввод: Выключатель автоматический 3П 25А

Отходящии линии: Выключатель автоматический 1П 16А

Режимы работы:

1. От фотореле по датчику освещенности.

2. Местное управление путем кнопок "вкл" / "откл" на двери щита.

Выбор режима работы:  переключатель 1-0-2 на двери щита.

Подключение вводного кабеля и отходящих линий на силовые клеммы.
