ПЭСПЗ 2х63/380-АВР Панель питания электрообрудования систем противопожарной защиты с учётом электроэнерии
ПЭСПЗ 2х63/380-АВР Панель питания электрообрудования систем противопожарной защиты с учётом электроэнерии

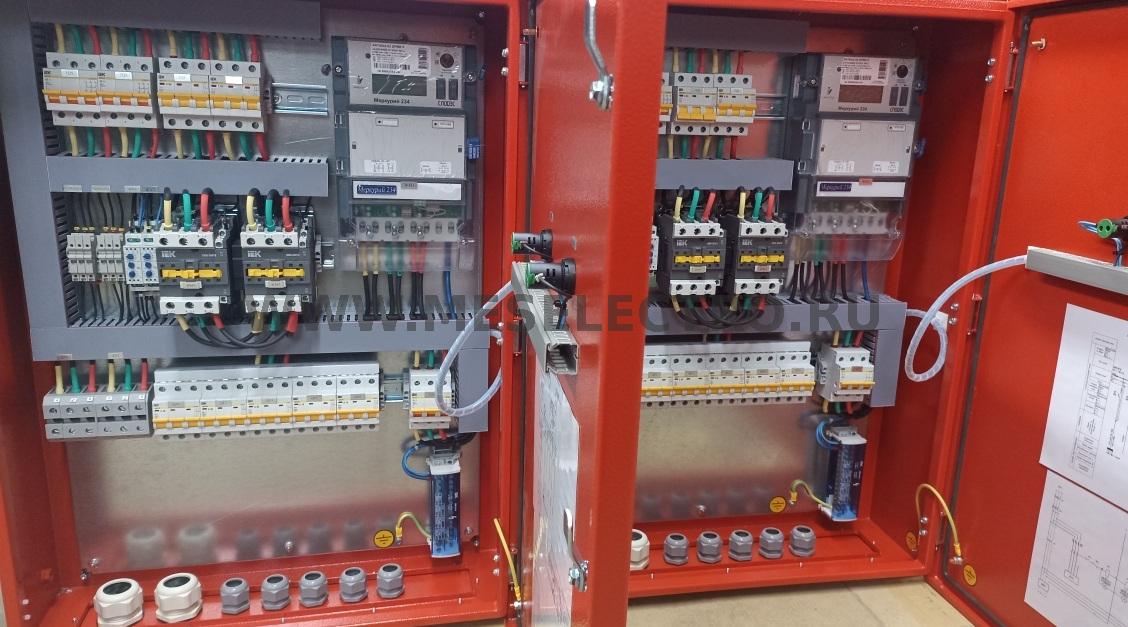

Низковольтное комплектное устройство Панель питания электрооборудования систем противопожарной защиты ПЭСПЗ 2х63/380 предназначено для:
Ввода, приема и распределения электрической энергии в установках напряжением 230 В однофазного переменного тока частотой 50 Гц в сетях с глухозаземленной и изолированной нейтралью, а также для защиты линий при перегрузках и коротких замыканиях.
Реализации алгоритма автоматического включения резерва (АВР). Приоритет – ввод № 1.

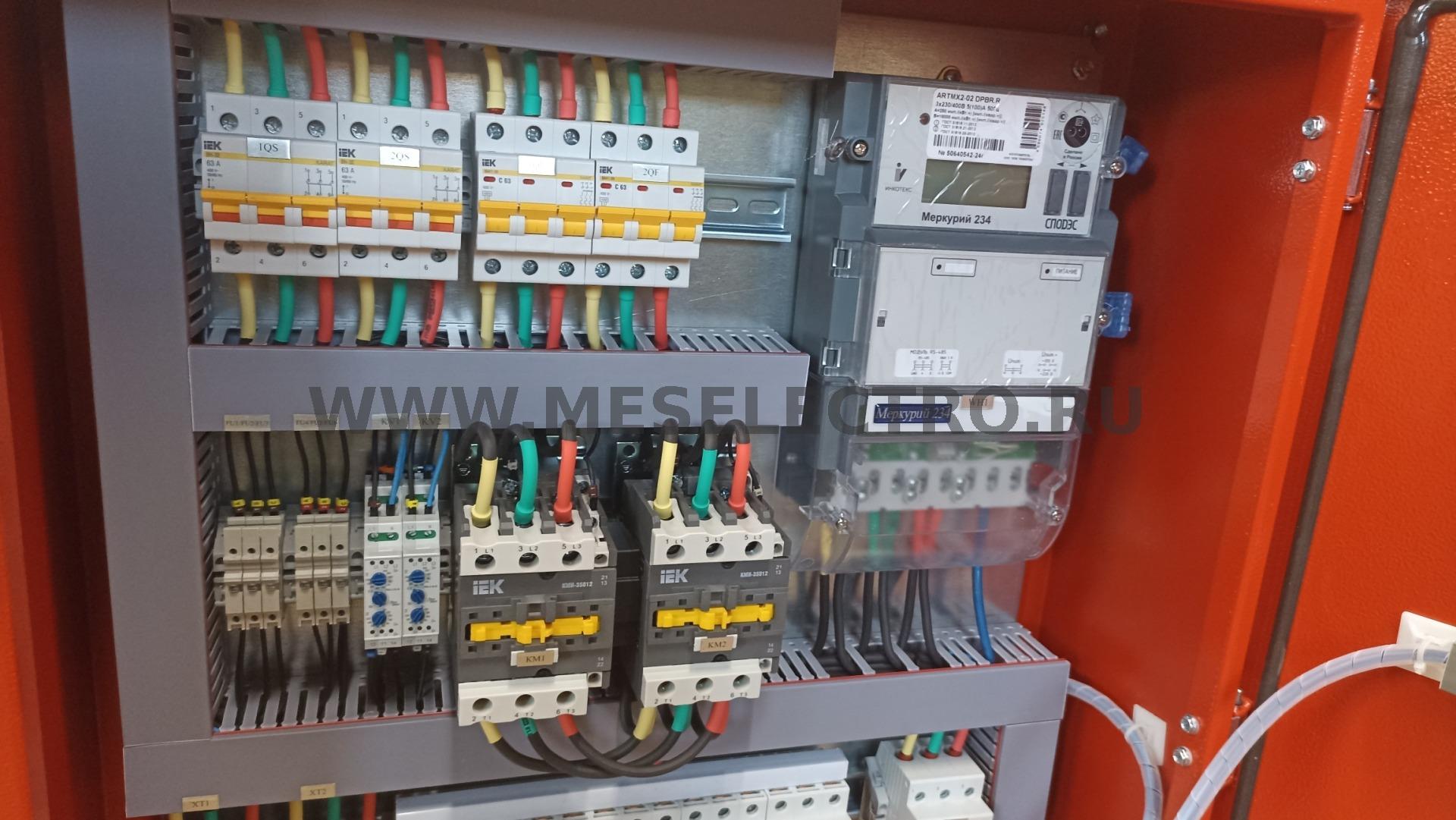

Перечень входящих комплектующих:
| № п/п | Наименование, краткая характеристика | Ед. изм. | Кол-во |

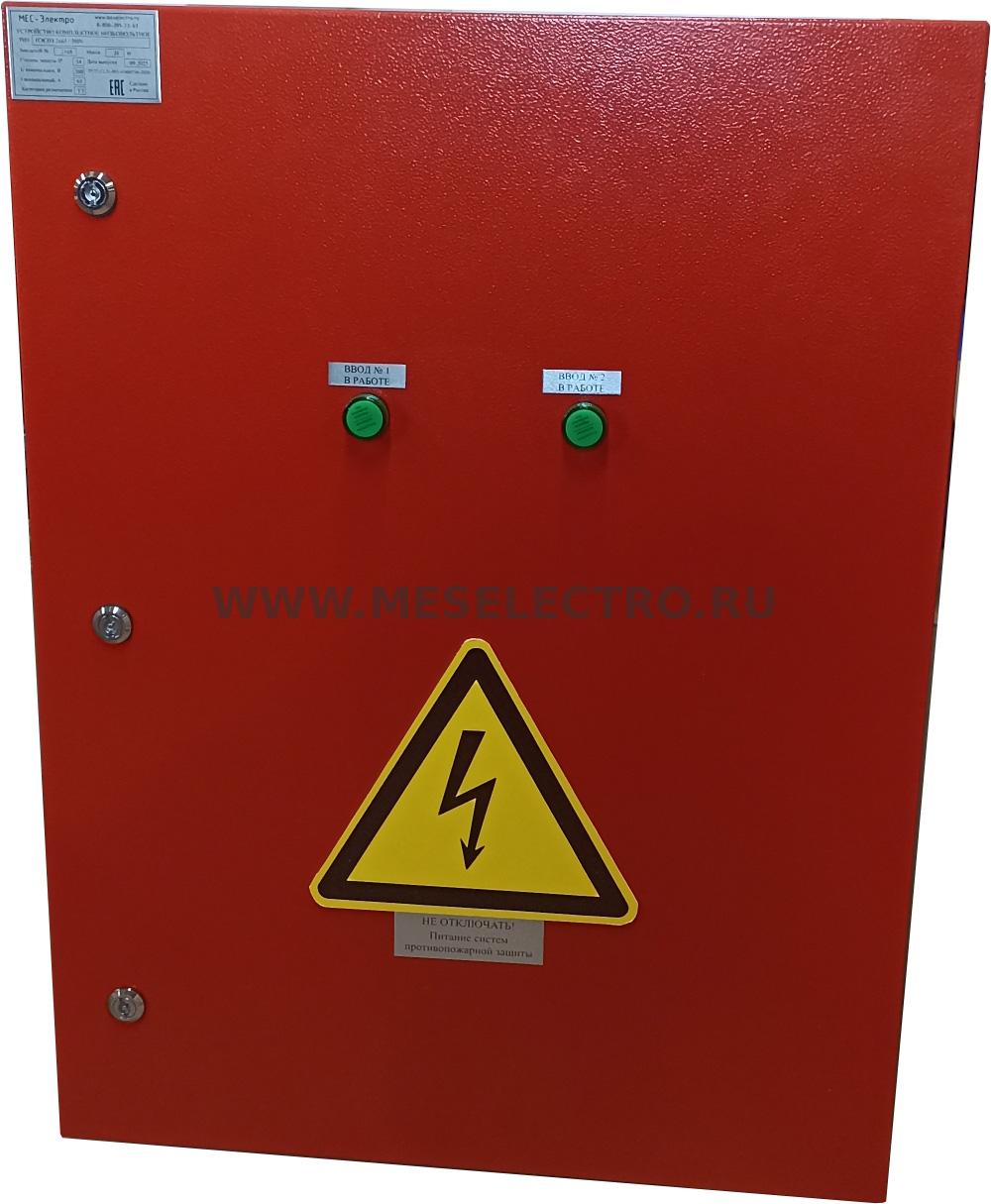

| 1 | Корпус: Корпус сварной навесной габ. размер 800 (высота) х 600 (ширина) х 250 (глубина), IP54. Сальники в комплекте. Цвет двери- RAL3020 (красный). Маркеровка - металлографика. Шильд "НЕ ОТКЛЮЧАТЬ! Питание систем противопожарной защиты" - 1 шт. | компл. | 1 |
| 2 | Подключение вводных и отходящих кабельных линий - на клеммы проходные 35 мм.2 (L, N, PE) | компл. | 2 |
| 3 | Выключатель нагрузки 3П 63А 230В ВН-32-363-УХЛ3 | шт. | 2 |
| 4 | Ввод: Выключатель автоматический трехполюсный 63А C 4,5кА ВА47-29 | шт. | 2 |
| 5 | Защита цепей управления: держатель предохранителя 2А | шт. | 6 |
| 6 | Реле напряжения трехфазное РКН-3-15-15 /380VAC «Меандр» | шт. | 2 |
| 7 | Контактор 50А 220В/230В АС3 АС4 1НО+1НЗ КМИ | шт. | 2 |
| 8 | Взаимная механическая блокировка КМИ | шт. | 1 |
| 9 | Счетчик электроэнергии Меркурий 234 ARTMX2-02 DPBR.R 2 Тарифа МСК | шт. | 1 |
| 10 | Выключатель нагрузки 3П 63А 230В ВН-32-363-УХЛ3 | шт. | 1 |
| 11 | ОЛ: Выключатель автоматический трехполюсный 20А C 4,5кА AC ВА47-29 | шт. | 1 |
| 12 | ОЛ: Выключатель автоматический трехполюсный 25А C 4,5кА AC ВА47-29 | шт. | 1 |
| 13 | ОЛ: Выключатель автоматический трехполюсный 16А C 4,5кА AC ВА47-29 | шт. | 2 |
| 14 | ОЛ: Выключатель автоматический трехполюсный 32А C 4,5кА AC ВА47-29 | шт. | 1 |
| 15 | Лампа зеленая 230 VAC "Ввод № 1 в работе" | шт. | 1 |
| 16 | Лампа зеленая 230 VAC "Ввод № 2 в работе" | шт. | 1 |
| 17 | Лампа зеленая 230 VAC "Ввод № 2 в работе" | шт. | 1 |
| 18 | Комплект расходных материалов | компл. | 1 |
Степень защиты по ГОСТ 14254-2015: IP54
Климатическое исполнение по ГОСТ15150-69: У3.1.
Изготовитель – ООО «МЕС-Электро», Санкт-Петербург, Таллинское шоссе, д. 153, корпус 2, лит.Д, оф. 26.
Изготовлено в соответствии с ТУ 27.12.31-001-43460746-2020 «Устройства комплектные низковольтные ввода, распределения и управления».
Сертификат соответствия на щиты ПЭСПЗ: EAЭС RU C-RU.HE23.B.00222/21, серия RU № 0276890. Срок действия по 22.12.2026 г.
