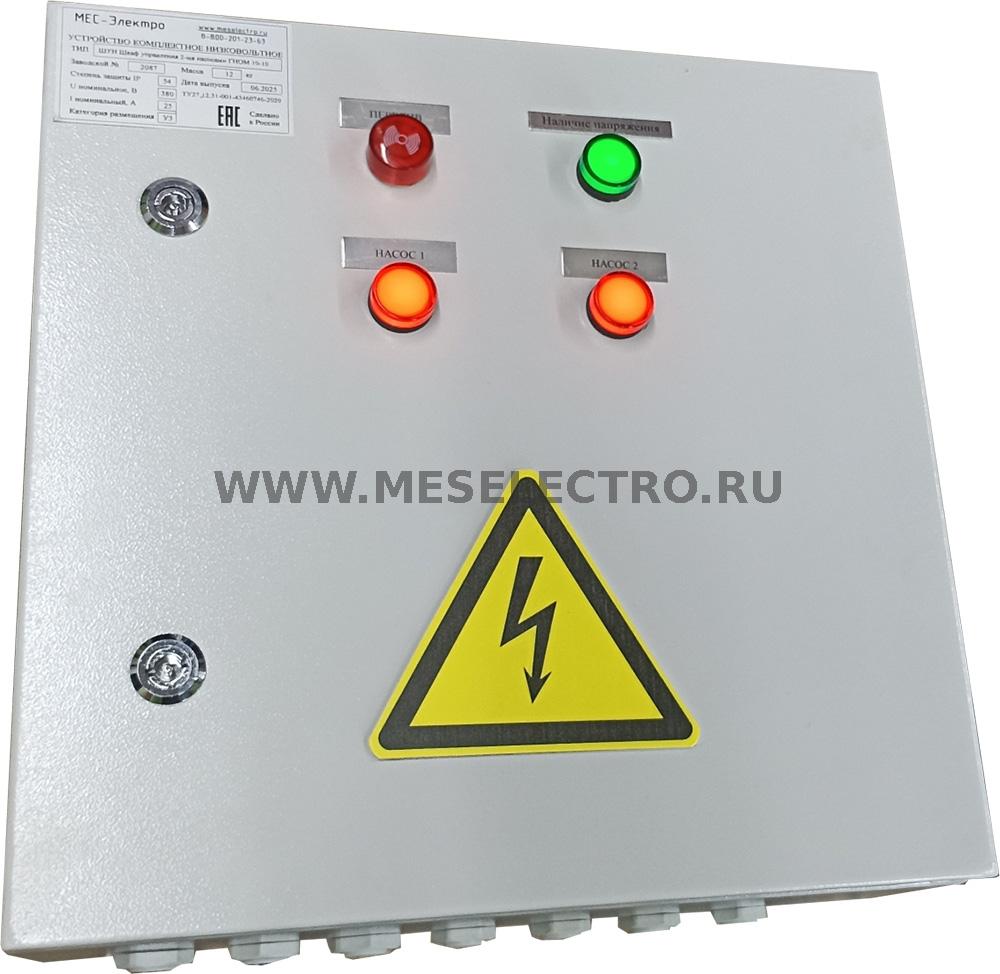

ШУН Шкаф управления 2-мя насосами ГНОМ 25-20 (380В, Iном=6,6А) по 4-м поплавковым датчикам уровня
ШУН Шкаф управления 2-мя насосами ГНОМ 25-20 (380В, Iном=6,6А) по 4-м поплавковым датчикам уровня
Шкаф управления 2-мя насосами ГНОМ 25-20 (380, Iном= 6А) предназначен для управления насоами ГНОМ по 4-м датчикам уровня:
1. LS1 Верхний - Аварийно высокий уровень в ёмкости - включение световой и звуковой индикации, Пуск насоса № 2
2. LS2 - Пуск насоса № 1
3. LS3 - Отключение насосов № 1 и 2
4. LS4 - Аварийно-низкий уровень. Отключение работы насосов 1 и 2 (дополнительная блокировка от сухого хода)
Габаритный размер 400х400х200
Климатическое исполнение по ГОСТ 15150-69: У3.1.
Цвет оболочки: серый, RAL7035
Изготовлено в соответствии с ТУ 27.12.31-001-43460746-2020 «Устройства комплектные низковольтные ввода, распределения и управления».
Изготовитель – ООО «МЕС-Электро», Санкт-Петербург, Таллинское шоссе, д. 153, корпус 2, лит.Д, оф. 26.
Сертификат соответствия на ШУ: EAЭС RU C-RU.HE23.B.00222/21, серия RU № 0276890. Срок действия по 22.12.2026 г.
Другие предложения
ПЭСПЗ 2х63А/380VAC Панель электроснабжения систем противопожарной защиты (АВР на моторизованном рубильнике)
ПЭСПЗ 2х100/380VAC Панель электроснабжения систем противопожарной защиты (АВР на магнитных контакторах)
ЩАВР Щит автоматического включения резерва 2х32А
ПЭСПЗ 2х63А/380VAC Панель электроснабжения систем противопожарной защиты (АВР на моторизованном рубильнике)
ПЭСПЗ 2х63А/380VAC Панель электроснабжения систем противопожарной защиты (АВР на моторизованном рубильнике)
Низковольтное комплектное устройство ПЭСПЗ 2х63А/380VAC предназначено для:
- Ввода, приема и распределения электрической энергии в установках напряжением 380 В трехфазного переменного тока частотой 50 Гц в сетях с глухозаземленной и изолированной нейтралью, а также для защиты линий при перегрузках и коротких замыканиях.
- Реализации режима местного управления включения ввода № 1 или ввода № 2 оперативной ручкой входящей в комплект моторизованного рубильника.
- Реализации алгоритма автоматического включения резерва (АВР). Приоритет – ввод № 1.
- Индикации ввода находящегося в работе сигнальными лампами красного цвета.
- Индикации наличия напряжения на вводе № 1, 2 обозначено лампами зеленого цвета.
- Индикации аварийного состояния ввода (отключение вводного выключателя входящего в состав моторизованного рубильника по перегрузке или КЗ) обозначено лампами желтого цвета.
ПЭСПЗ 2х100/380VAC Панель электроснабжения систем противопожарной защиты (АВР на магнитных контакторах)
ПЭСПЗ 2х100/380VAC Панель электроснабжения систем противопожарной защиты (АВР на магнитных контакторах)
Низковольтное комплектное устройство Панель электроснабжения систем противопожарной защиты ПЭСПЗ (2 ввода) предназначено для:
- Ввода, приема и распределения электрической энергии в установках напряжением 380 В трехфазного переменного тока частотой 50 Гц в сетях с глухозаземленной и изолированной нейтралью, а также для защиты линий при перегрузках и коротких замыканиях.
- Реализации алгоритма автоматического включения резерва (АВР). Приоритет – ввод № 1.
- Индикации ввода находящегося в работе лампами зеленого цвета «Ввод № 1 в работе», «Ввод № 2 в работе».
Изготовитель – ООО «МЕС-Электро», Санкт-Петербург, Таллинское шоссе, д. 153, корпус 2, лит.Д, оф. 26.
Изготовлено в соответствии с ТУ 27.12.31-001-43460746-2020 «Устройства комплектные низковольтные ввода, распределения и управления».
Сертификат соответствия на НКУ: EAЭС RU C-RU.HE23.B.00222/21, серия RU № 0276890. Срок действия по 22.12.2026 г.
Сертификат системы добровольной сертификации пожарной безопасности № РОСС.RU.32623.ОС07.04039. Срок действия по 04.12.2028 г.
ЩАВР Щит автоматического включения резерва 2х32А
ЩАВР Щит автоматического включения резерва 2х32А
Щит автоматического включения резерва (ЩАВР) предназначен для ввода, приема и распределения электрической энергии в установках напряжением 400 В трехфазного переменного тока частотой 50 Гц в сетях с глухозаземленной нейтралью, а также для защиты линий при перегрузках и коротких замыканиях.
Реализации алгоритма АВР с использованием контакторов.
Контроль напряжения осуществляется с помощью реле контроля напряжения РКН-3-15 по вводам № 1,2.
Индикация наличия напряжения на вводе № 1,2 осуществляется лампами 230VAC зеленого цвета «ВВОД № 1 / 2. Наличие напряжения». Индикация ввода находящегося в работе осуществляется лампами 230VAC красного цвета «ВВОД № 1 / 2. ВКЛЮЧЕНО».
