ПЭСПЗ 2х32/230-АВР Панель питания электрооборудования систем противопожарной защиты
ПЭСПЗ 2х32/230-АВР Панель питания электрооборудования систем противопожарной защиты

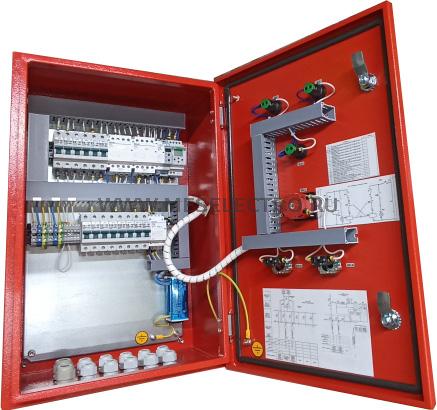

Низковольтное комплектное устройство ПЭСПЗ 2х32/230-АВР предназначено для:
Ввода, приема и распределения электрической энергии в установках напряжением 380 В трехфазного переменного тока частотой 50 Гц в сетях с глухозаземленной и изолированной нейтралью, а также для защиты линий при перегрузках и коротких замыканиях.
Реализации алгоритма работы:
- схемное решение обеспечивает автоматическое включение резерва на резервный ввод в случае нарушения параметров электроэнергии по вводу № 1. Контроль напряжения на вводе № 1 осуществляется с помощью реле контроля напряжения РН-118 «Новатэк-Электро»
- управление наружным освещением в местном и автоматическом управлении. Выбор режима работы - переключатель «Местное / 0 / Автоматическое» расположенный на двери шкафа.
- при переводе переключателя в положение «Местное» включение и отключение освещения производится нажатием на кнопки «Включить освещение» (зелёного цвета) и «Отключить освещение» (красного цвета),
- при переводе переключателя в положение «Автоматическое» включение контактора линий освещения производится по алгоритму суточного таймера PZC-525. Обязательным условием включения отходящих линий в автоматическом режиме - должны быть перемкнуты клеммы X1 - X2 от дистанционного диспетчерского пульта.

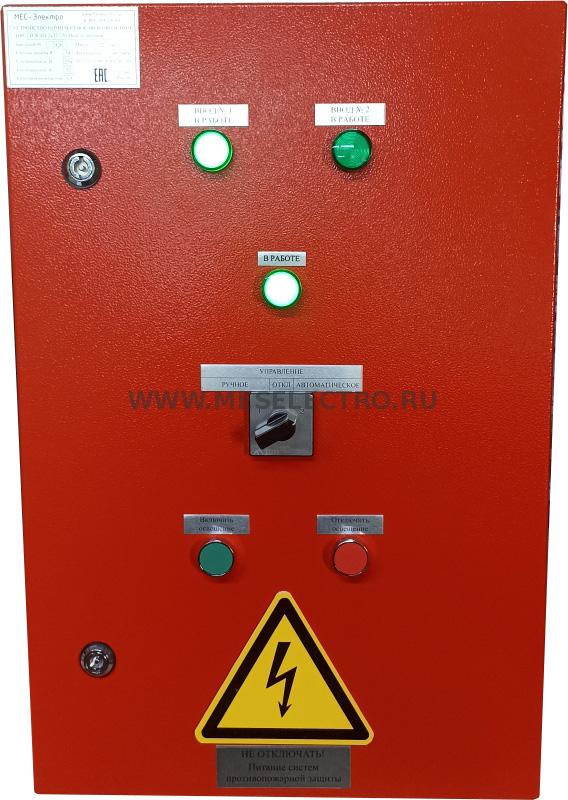

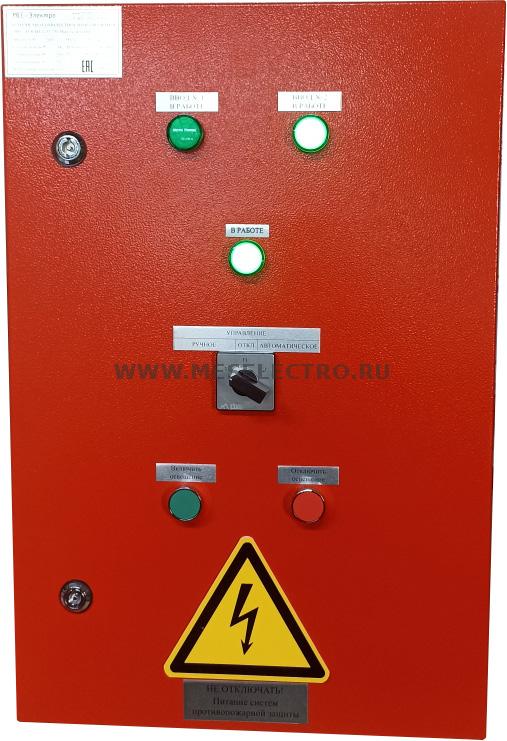

Индикации:
- индикация включенного положения силового контактора КМ1 и КМ2 - зелеными лампами 230VAC «Ввод № 1 в работе», «Ввод № 2 в работе»
- индикация включения контактор КМ1.1. - зелёной лампой «В работе»
Габаритный размер: 600(высота) х 400(ширина) х 200(глубина)
Изготовитель – ООО «МЕС-Электро», Санкт-Петербург, Таллинское шоссе, д. 153, корпус 2, лит.Д, оф. 26.
Изготовлено в соответствии с ТУ 27.12.31-001-43460746-2020 «Устройства комплектные низковольтные ввода, распределения и управления».
Сертификат соответствия на НКУ: EAЭС RU C-RU.HE23.B.00222/21, серия RU № 0276890. Срок действия по 22.12.2026 г.
Сертификат системы добровольной сертификации пожарной безопасности № РОСС.RU.32623.ОС07.04039. Срок действия по 04.12.2028 г.
