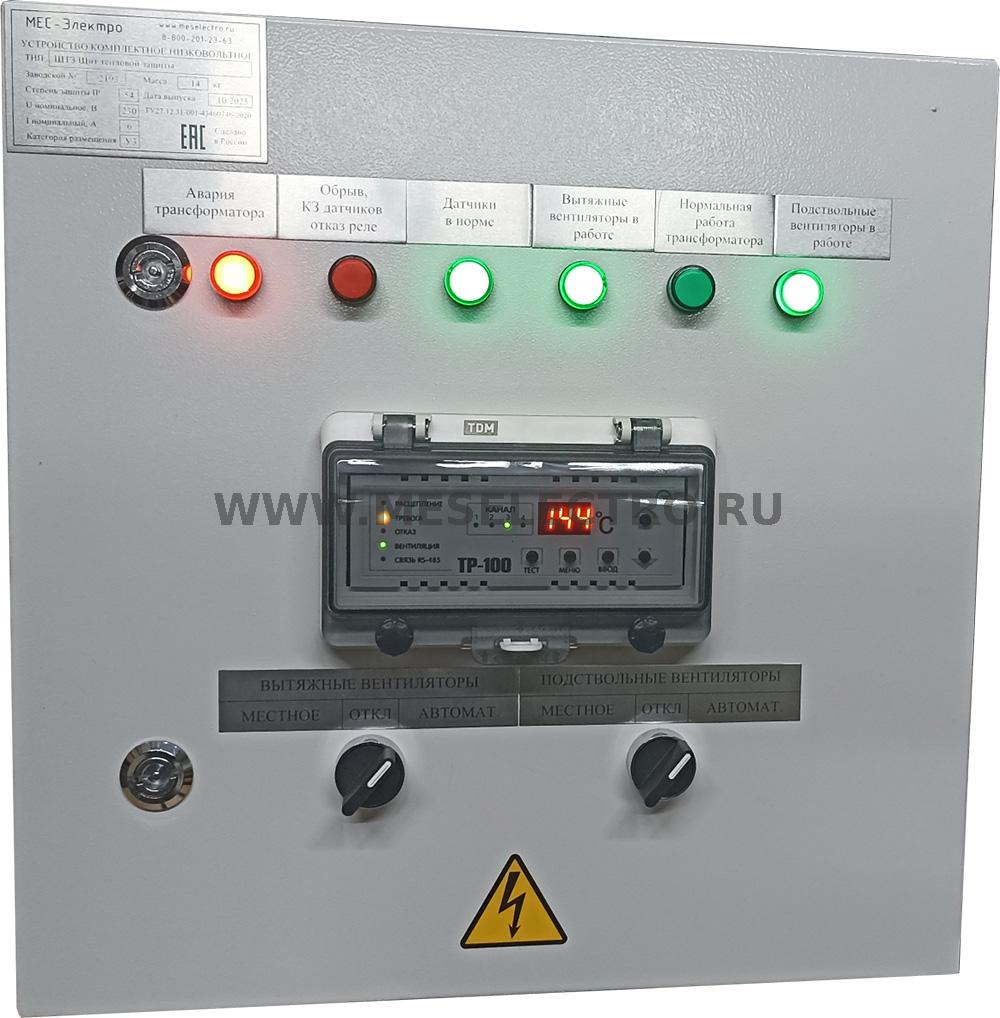

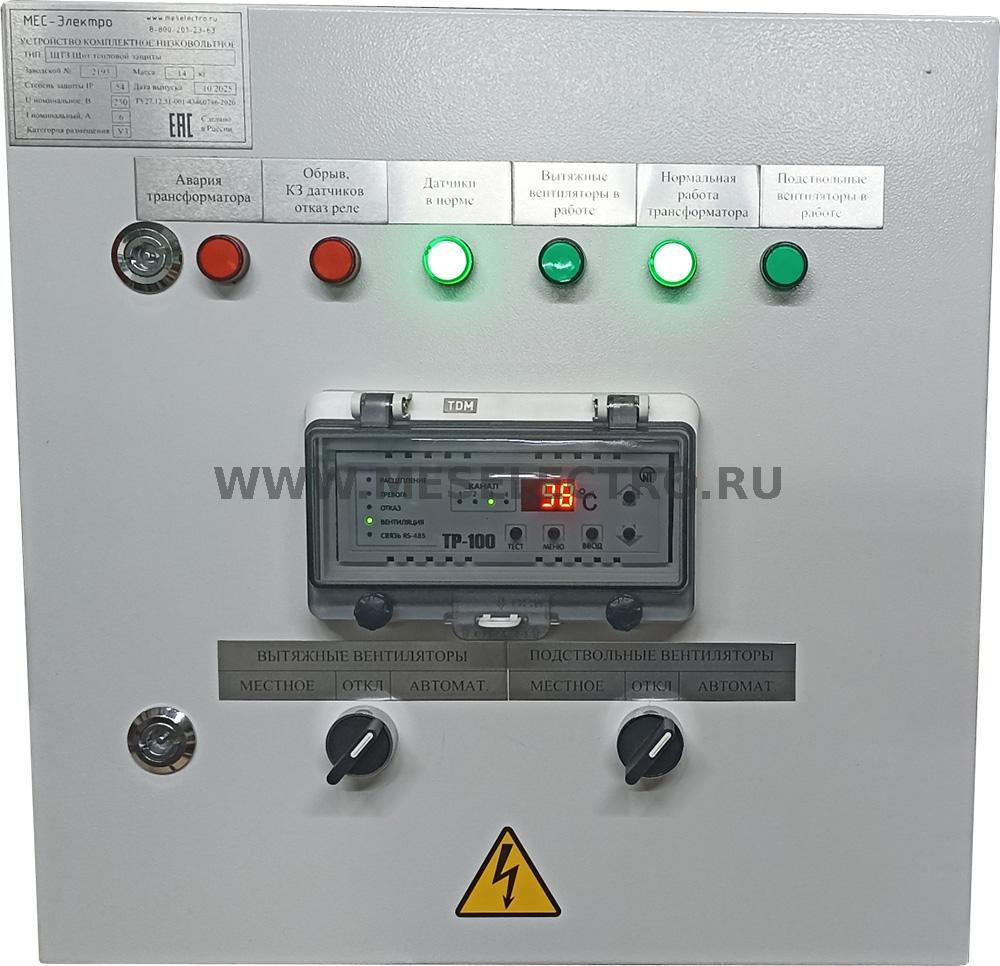

ЩТЗ Щит тепловой защиты с блоком ТР-100 "НОВАТЭК-ЭЛЕКТРО" с 6-ю лампами индикации (канальные и вытяжные вентиляторы)
ЩТЗ Щит тепловой защиты с блоком ТР-100 "НОВАТЭК-ЭЛЕКТРО" с 6-ю лампами индикации (канальные и вытяжные вентиляторы)
Низковольтное комплектное устройство ЩТЗ Щит тепловой защиты предназначео для:
- Контроля температурного режима трансформатора с литой изоляцией.
- При опасном повышении температуры трансформатора щит обеспечивает включение подствольных вентиляторов, осевых вентиляторов, обеспечивает предупредительную сигнализацию.
- При дальнейшем повышении температуры щит обеспечивает замыкание сухих контактов выведенных на клеммник XT3.13-15 для включения независимого расцепителя РУ-0,4кВ/ РУ-10кВ. Пороги температур являются программируемыми и подлежат выставлению во время наладки оборудования.
- Контроль осуществляется температурным реле ТР-100.
- Включение подствольных вентиляторов производится в местном или в автоматическом режиме. Выбор режима работы - Переключатель «ПОДСТВОЛЬНЫЕ ВЕНТИЛЯТОРЫ (МЕСТНОЕ / ОТКЛ / АВТОМАТИЧЕСКОЕ). При переводе переключателя в положение «Местное» производится включение силового контактора линии подствольных вентиляторов. При переводе переключателя в положение «Автоматическое» включение контактор осуществляется от реле К3 (Вентиляция) блока ТР100 (программируемый параметр).
- Включение вытяжных вентиляторов производится в местном или в автоматическом режиме. Выбор режима работы - Переключатель «ВЫТЯЖНЫЕ ВЕНТИЛЯТОРЫ (МЕСТНОЕ / ОТКЛ / АВТОМАТИЧЕСКОЕ).
- При переводе переключателя в положение «Местное» производится включение силового контактора линии вытяжных вентиляторов. При переводе переключателя в положение «Автоматическое» включение контактор осуществляется от реле К2 (Тревога) блока ТР100 (программируемый параметр).
Габаритные размеры: 400(ширина) х 400(высота) х 200(глубина)
Степень защиты по ГОСТ 14254-2015: IP54
Габаритный размер: 1000(высота) х 650(ширина) х 250(глубина)
Климатическое исполнение по ГОСТ15150-69: У3.1.
Изготовитель – ООО «МЕС-Электро», Санкт-Петербург, Таллинское шоссе, д. 153, корпус 2, лит.Д, оф. 26.
Изготовлено в соответствии с ТУ 27.12.31-001-43460746-2020 «Устройства комплектные низковольтные ввода, распределения и управления».
Сертификат соответствия на щиты ЩТЗ: EAЭС RU C-RU.HE23.B.00222/21, серия RU № 0276890. Срок действия по 22.12.2026 г.
