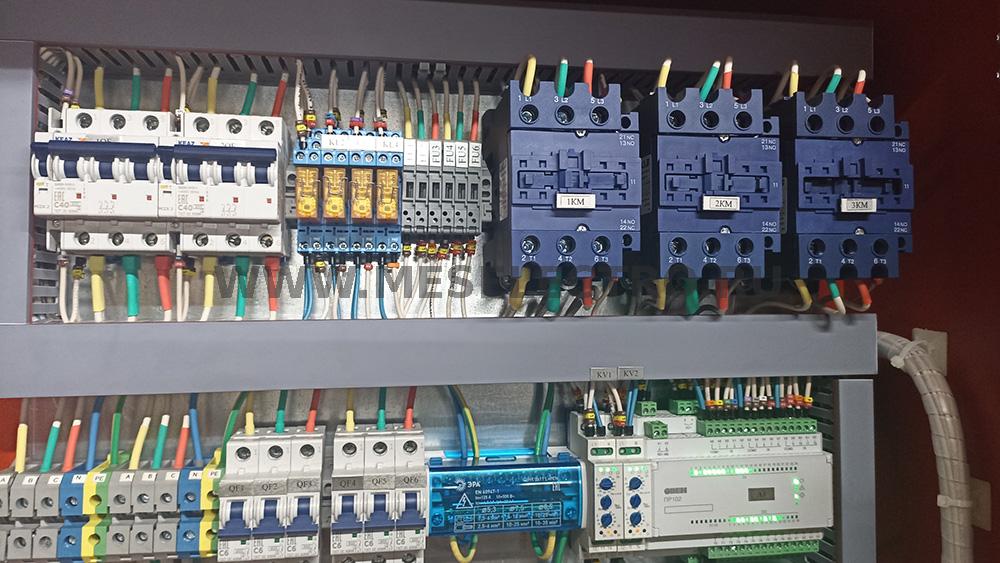

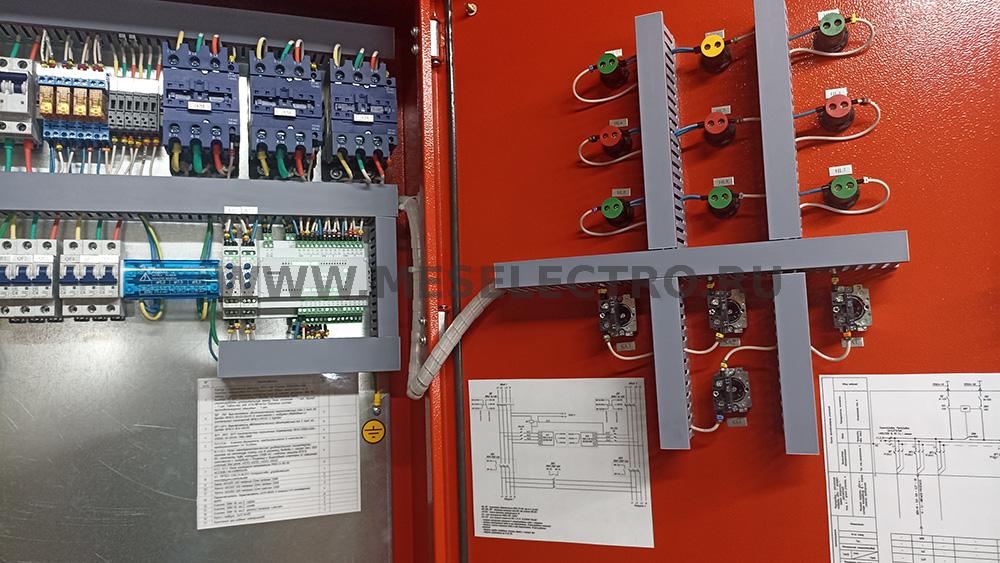

Произведена сборка ППУ 2х40/380-АВР (Местное/Автоматическое) с ПР102 "ОВЕН"
Произведена сборка ППУ 2х40/380-АВР (Местное/Автоматическое) с ПР102 "ОВЕН"
Низковольтное комплектное устройство Панель противопожарных устройств ППУ 2х40/380-АВР предназначено для:
Ввода, приема и распределения электрической энергии в установках напряжением 230 В однофазного переменного тока частотой 50 Гц в сетях с глухозаземленной и изолированной нейтралью, а также для защиты линий при перегрузках и коротких замыканиях.
Режимы работы: Местное / Автоматическое
Выбор режима работы - переключатель «Местное / Автоматическое» на двери щита.
При переводе переключателя в положение «Местное» включение вводных и межсекционного контактора производится переключателями расположенными на двери щита «Ввод № 1 откл / вкл», «Ввод № 2 откл / вкл», «СВ откл / вкл». При этом предусмотрена блокировка одновременного включения обоих вводных контакторов и межсекционного контактора.
При переводе переключателя в положение «Автоматическое» схема щита переводится в режим автоматического включения резерва. Приоритет - ввод № 1. Предусмотрена блокировка одновременного включения вводных и межсекционного контакторов.
Лампой «Авария» осуществляется индикация следующих событий:
- аварийное отключение вводных автоматических выключателей, при этом режим АВР блокируется для предотвращения перевода КЗ на секцию находящуюся в нормальном режиме работы,
- в случае если на любой из контакторов подаётся напряжение и контактор не включается, то производится блокировка работы АВР с включением лампы «АВАРИЯ».

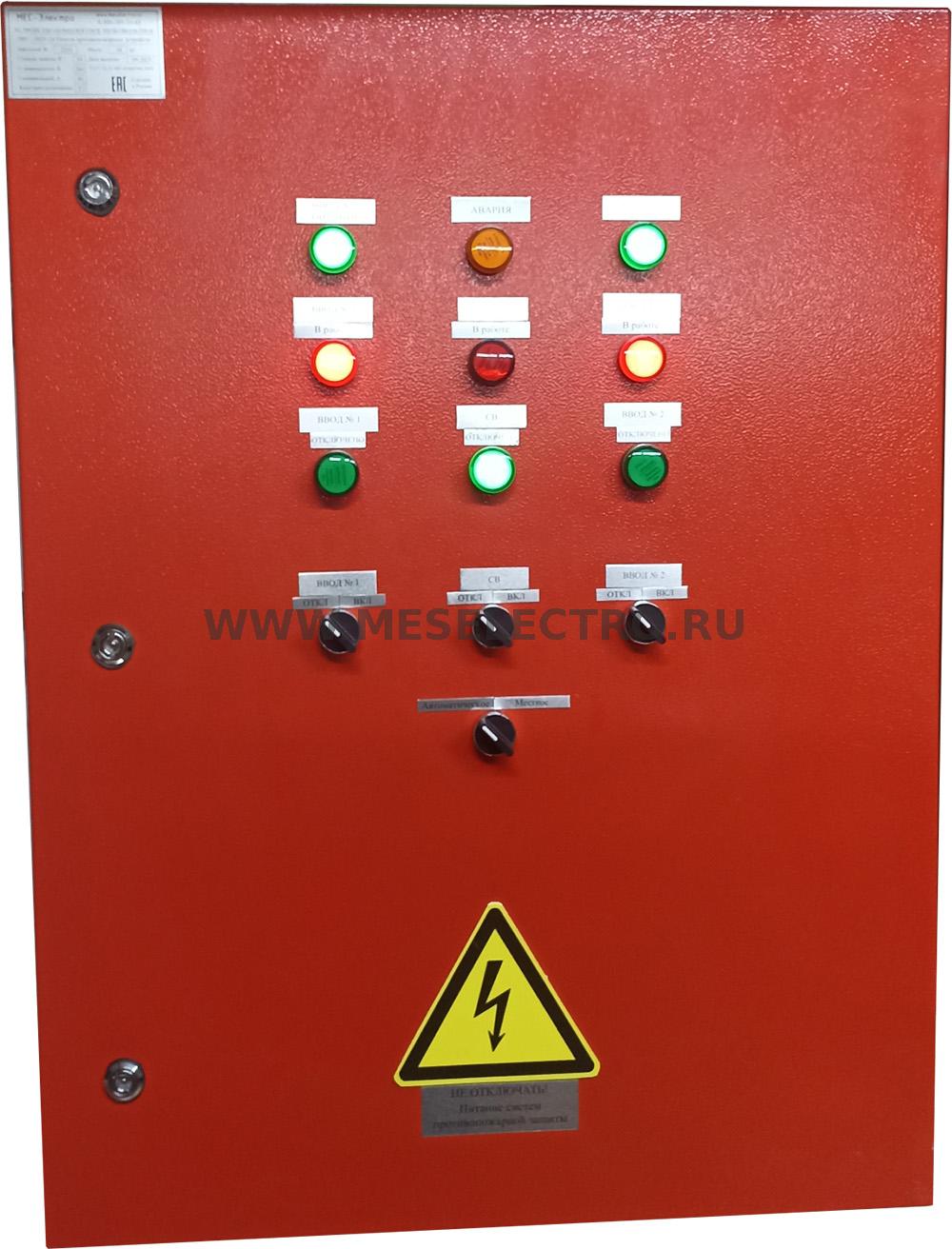

Органы управления размещённые на двери щита:
Переключатель "Автоматическое / 0 / Ручное шт. 1
Переключатель "Ввод № 1 откл / вкл" шт. 1
Переключатель "Ввод № 2 откл / вкл" шт. 1
Переключатель "СВ откл / вкл" шт. 1
Индикация:
Лампа зеленого цвета "Наличие напряжения на вводе № 1/2" шт. 2
Лампа красного цвета "Ввод " 1 / 2 в работе" шт. 2
Лампа зеленого цвета "Ввод № 1, 2, СВ отключен" шт. 3
Лампа жёлтого цвета "АВАРИЯ" шт. 1
Степень защиты по ГОСТ 14254-2015: IP54
Климатическое исполнение по ГОСТ15150-69: У3.1.
Изготовитель – ООО «МЕС-Электро», Санкт-Петербург, Таллинское шоссе, д. 153, корпус 2, лит.Д, оф. 26.
Изготовлено в соответствии с ТУ 27.12.31-001-43460746-2020 «Устройства комплектные низковольтные ввода, распределения и управления».
Сертификат соответствия на щиты ППУ: EAЭС RU C-RU.HE23.B.00222/21, серия RU № 0276890. Срок действия по 22.12.2026 г.
