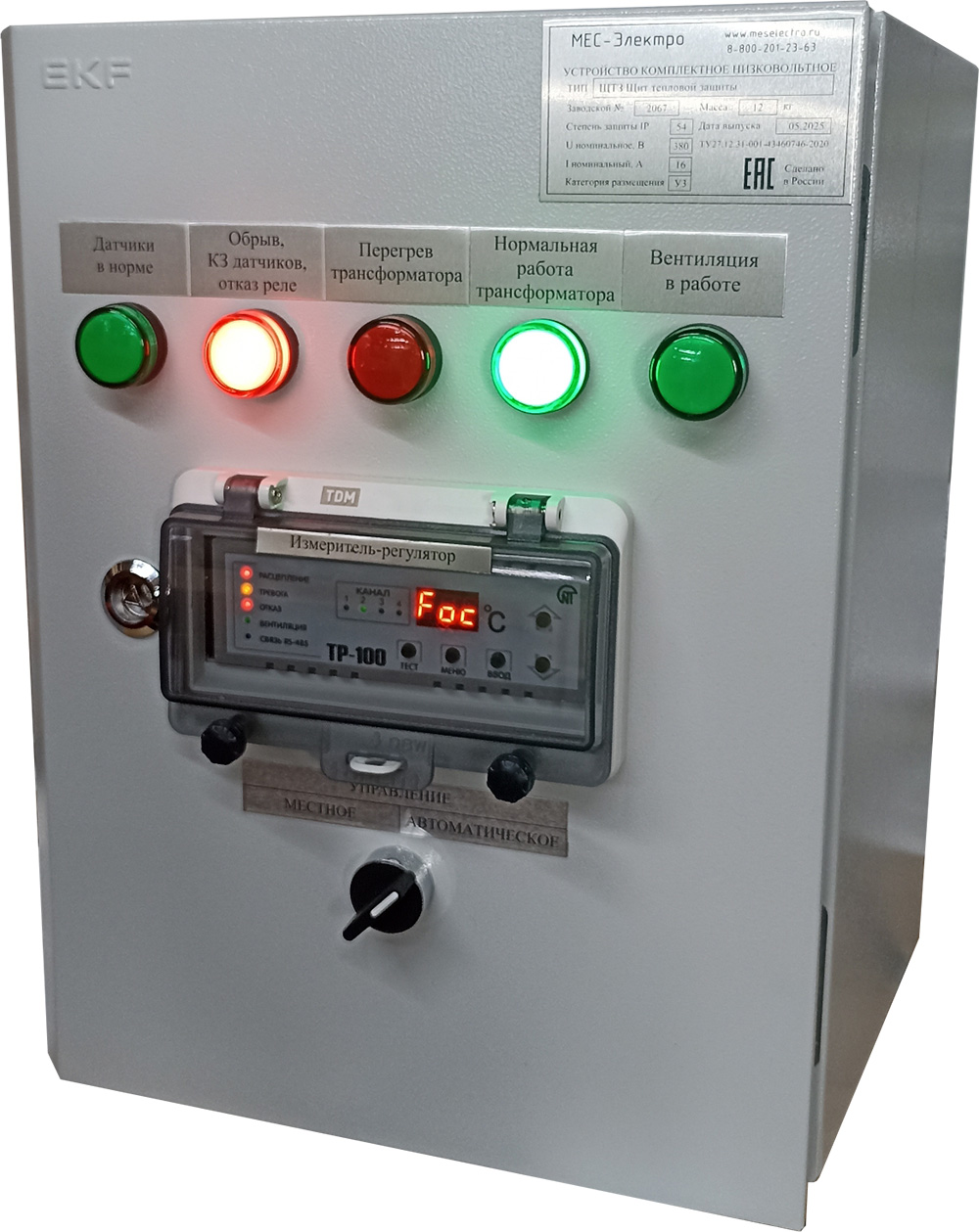

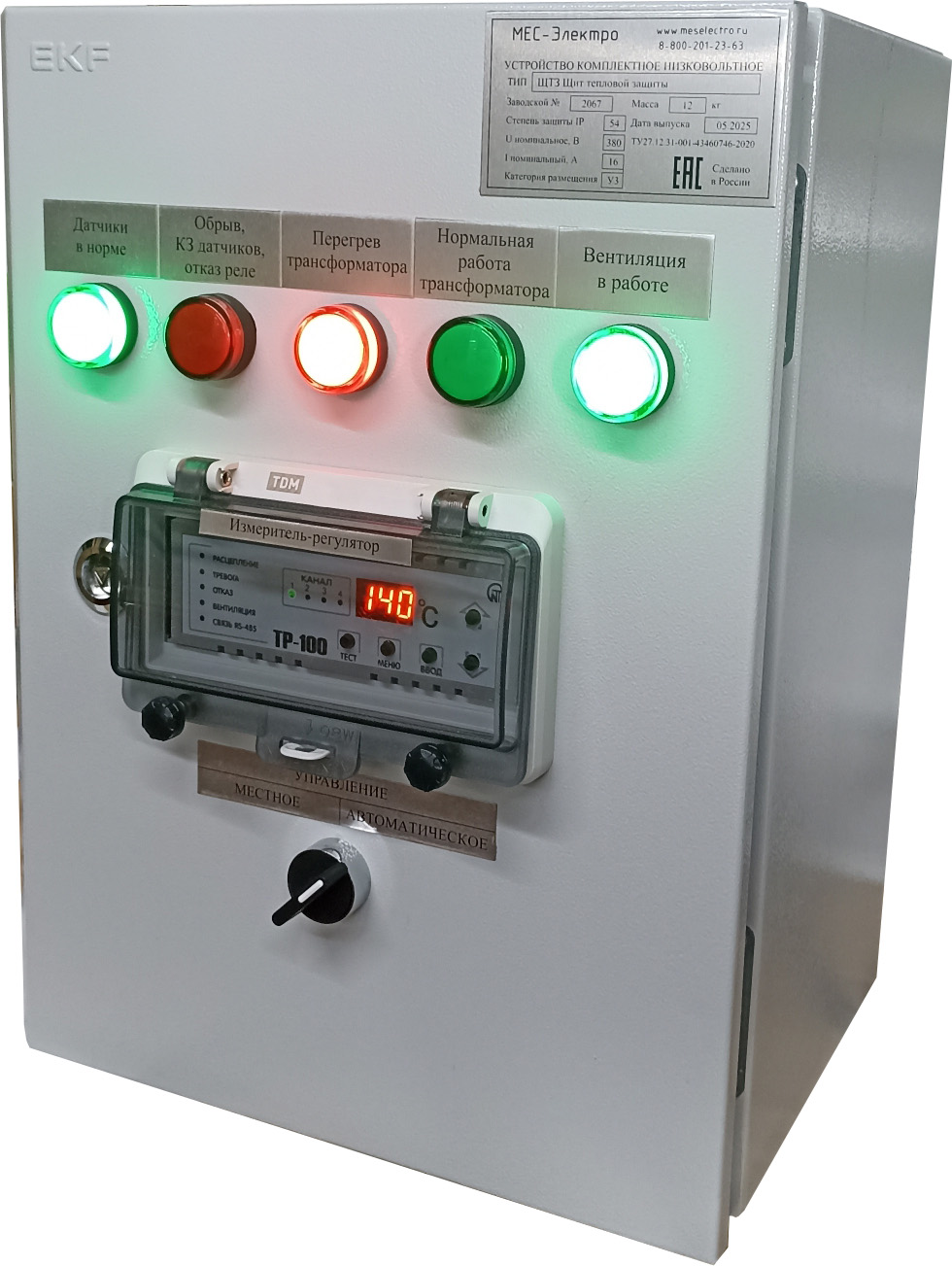

Низковольтное комплектное устройство ЩТЗ (Щит тепловой защиты) предназначен для:
Контроля температурного режима трансформатора с литой изоляцией. При опасном повышении температуры трансформатора щит обеспечивает включение подствольных вентиляторов, осевых вентиляторов, обеспечивает предупредительную сигнализацию. При дальнейшем повышении температуры щит обеспечивает замыкание сухих контактов выведенных на клеммник XT3.13-15 для включения независимого расцепителя РУ-0,4кВ/ РУ-10кВ. Пороги температур являются программируемыми и подлежат выставлению во время наладки оборудования. Контроль осуществляется температурным реле ТР-100.
Подключение внешних проводников:
XT1 - подключение питающей кабельной линии
XT2 - подключение фазных проводников питания подствольных вентиляторов (клеммы XT2.1-XT2.6), подключение фазных проводников питания осевых вентиляторов (клеммы XT2.7- XT2.12). Подключение нейтральных и PE проводников вентиляторов произвести на шину N и PE/
XT3 - подключение температурных датчиков Pt100 по трехпроводной схеме, установленных в обмотках силового трансформатора (клеммы XT3.1 - XT3.12) и клеммы выхода реле KL1 для передачи сухого контакта в АСДУ или отключение силового трансформатора по достижении порога «ОТКЛЮЧЕНИЕ»
Степень защиты оболочки по ГОСТ 14254-2015: IP54
Климатическое исполнение по ГОСТ 15150-69: У3.1.
Цвет оболочки: серый, RAL7035
Изготовлено в соответствии с ТУ 27.12.31-001-43460746-2020 «Устройства комплектные низковольтные ввода, распределения и управления».
Изготовитель – ООО «МЕС-Электро», Санкт-Петербург, Таллинское шоссе, д. 153, корпус 2, лит.Д, оф. 26.
Сертификат соответствия на ЩТЗ: EAЭС RU C-RU.HE23.B.00222/21, серия RU № 0276890. Срок действия по 22.12.2026 г.
