Произведена сборка щита автоматического включения резерва ЩАВР 2х16
Произведена сборка щита автоматического включения резерва ЩАВР 2х16
Щит автоматического включения резерва предназначен для приема и распределения электроэнергии трехфазного переменного тока. Схемное решение обеспечивает автоматическое включение резерва.
Контроль напряжения осуществляется с помощью реле контроля напряжения по вводу № 1,2.

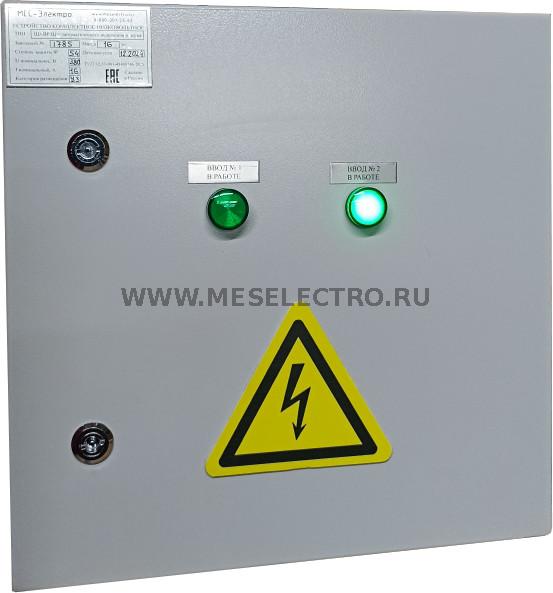

Индикация включения контактора основного и резервного ввода осуществляется лампами зеленого цвета «Ввод № 1 работа» и «Ввод № 2 работа».
Климатическое исполнение – У3.1.
Щит АВР предназначен для установки в трансформаторных или распределительных подстанциях, щитовых помещениях. Изготовитель – ООО «МЕС-Электро», Санкт-Петербург, Таллинское шоссе, д. 153, корпус 2, лит.Д, оф. 26.
Изготовитель – ООО «МЕС-Электро», Санкт-Петербург, Таллинское шоссе, д. 153, корпус 2, лит.Д, оф. 26.
Изготовлено в соответствии с ТУ 27.12.31-001-43460746-2020 «Устройства комплектные низковольтные ввода, распределения и управления».
Сертификат соответствия на панели ППУ: EAЭС RU C-RU.HE23.B.00222/21, серия RU № 0276890. Срок действия по 22.12.2026 г.
1. Основные технические характеристики:
|
Наименование параметров |
Показатель параметров |
|
Номинальное напряжение, В |
380 |
|
Номинальный ток, А |
16 |
|
Степень защиты по ГОСТ 14254-96 |
IP54 |
|
Климатическое исполнение по ГОСТ 15150-69 |
У3.1. |
|
Габариты (высота, длина, глубина), мм. |
|
|
Высота (в сборе на цоколе 100 мм.) |
400 |
|
Ширина |
400 |
|
Глубина |
200 |
|
Масса, кг., не более |
16 |
2. Комплектность:
|
Наименование |
Кол-во |
|
ЩАВР Щит автоматического включения резерва |
1 шт. |
|
ЩАВР Паспорт и Руководство по эксплуатации |
1 шт. |
|
Схема принципиальная |
1 шт. |
|
Комплект сертификатов и паспортов на входящие комплектующие |
1 компл. |
3. Перечень входящих комплектующих:
|
№ |
Наименование, краткая характеристика |
Кол-во |
Ед. изм. |
|
1 |
Корпус: Щит с монтажной панелью, габ. размер 400(высота) х |
1 |
компл. |
|
2 |
Ввод: Выключатель автоматический трехполюсный ВА-103 3П 16А С 6кА |
2 |
шт. |
|
3 |
Подключение вводных кабельных линий на проходные клеммы ЗНИ-6 мм.2. |
2 |
компл. |
|
4 |

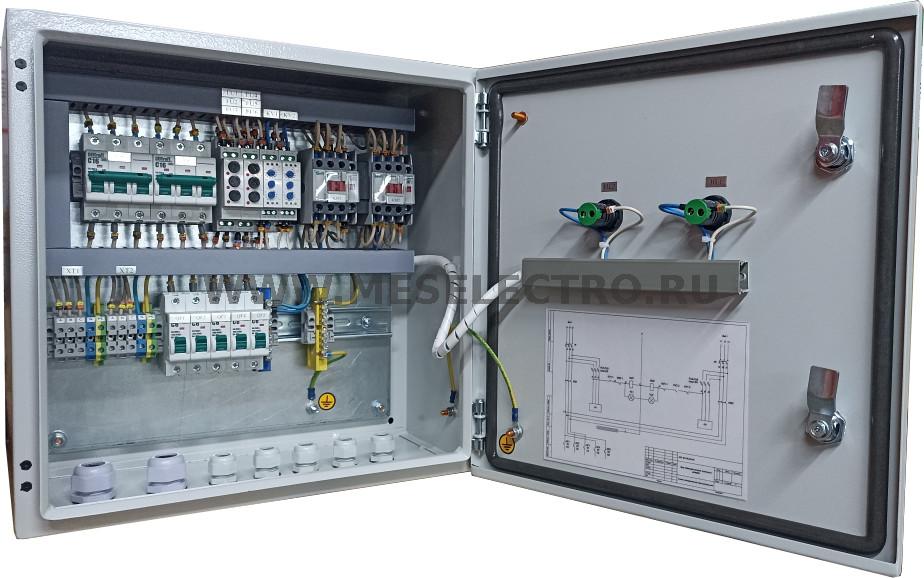

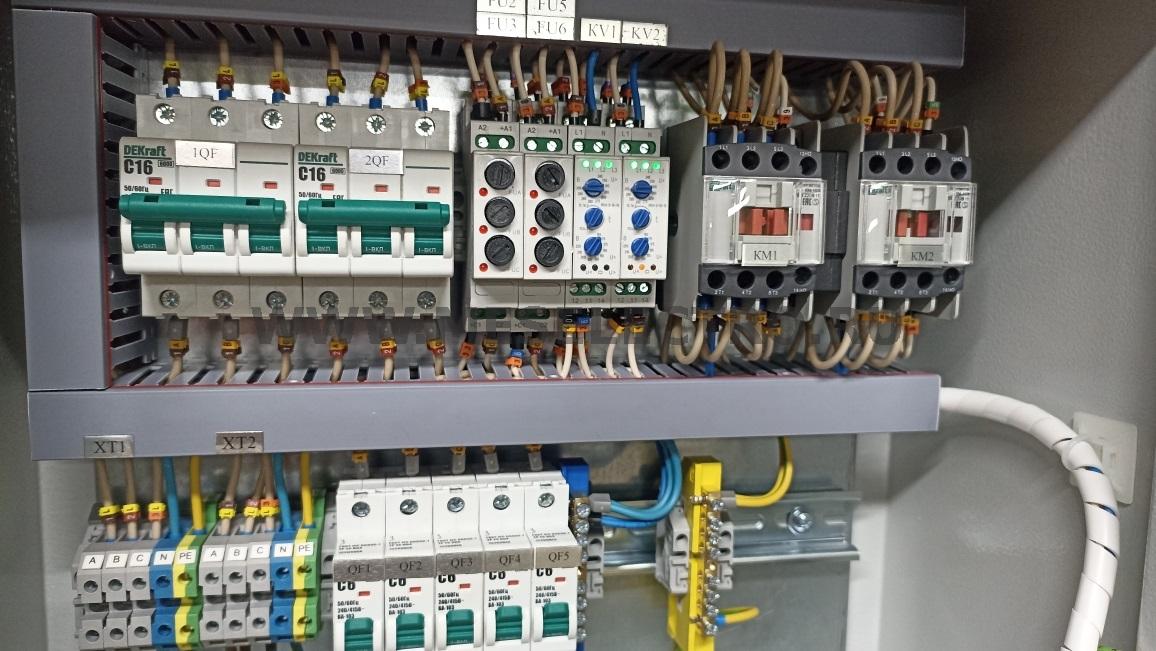

Блок АВР в составе контактор магнитный 16А 3НО+1НО+1НЗ, 230VAC. Реле контроля напряжения РКН-3-15-15 - 2 шт., Защита цепей управления - клемма-держатель предохранителя 2А - 6 шт. |
1 |
компл. |
|
5 |
Лампа "Ввод № 1/2 в работе" зеленый цвет, 230VAC |
2 |
штт. |
|
6 |
Отходящии линии № 1-5: Выключатель автоматический однополюсный ВА-103 6А С, Icu=6kA |
5 |
шт. |
