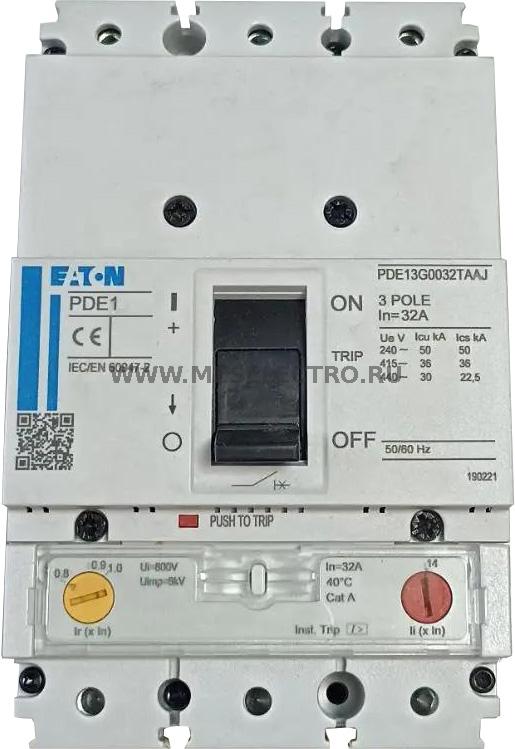

Выключатель автоматический 32А (арт. PDE13G0032TAAJ)

ППУ 2х25/380-АВР Панель противопожарных устройств с учётом электроэнергии

Низковольтное комплектное устройство ППУ панель противопожарных устройств предназначен для:

1. Ввода, приема и распределения электрической энергии в установках напряжением 380 В трехфазного переменного тока частотой 50 Гц в сетях с глухозаземленной и изолированной нейтралью, а также для защиты линий при перегрузках и коротких замыканиях.
2. Реализации алгоритма автоматического включения резерва (АВР). Приоритет – ввод № 1. Контроль качества электроэнергии по обоим ввода осуществляется с помощью реле контроля напряжения РНПП-311М "Новатэк-Электро"
   Учёт электроэнергии потребителя с использования счетчика ЭЭ - Меркурий 236 ART 01 PQRS зав № 51662875 (дата изготовления - 15.07.2025 г.)
3. Индикации наличия напряжения на вводах № 1 (2) сигнальными лампами красного цвета.

Габаритный размер: 800(высота) х 600(ширина) х 250(глубина)

Степень защиты оболочки по ГОСТ 14254-2015: IP54

Климатическое исполнение по ГОСТ 15150-69: У3.1.

ЩТЗ Щит тепловой защиты с реле ТР-100 (НОВАТЭК-Электро)

Низковольтное комплектное устройство ЩТЗ (Щит тепловой защиты) предназначен для:

• Контроля температурного режима трансформатора с литой изоляцией. При опасном повышении температуры трансформатора щит обеспечивает предупредительную сигнализацию, включение обдува и вентиляцию камеры силового трансформатора.
• Щит обеспечивает включение обогрева камеры силового трансформатора.
• Контроль осуществляется температурным реле ТР-100 с 3-мя датчиками температуры установленными в обмотках трансформатора.
• Индикация на двери щита "Тепловая защита введена", "Обдув в работе", "Вытяжная вентиляция в работе", Тепловентиляторы в работы"

Изготовлено в соответствии с ТУ 27.12.31-001-43460746-2020 «Устройства комплектные низковольтные ввода, распределения и управления».

Изготовитель – ООО «МЕС-Электро», Санкт-Петербург, Таллинское шоссе, д. 153, корпус 2, лит.Д, оф. 26.

Сертификат соответствия на ЩТЗ: EAЭС RU C-RU.HE23.B.00222/21, серия RU № 0276890. Срок действия по 22.12.2026 г.

ПЭСПЗ 2х630/380-АВР Панель питания электрооборудования систем противопожарной защиты в сейсмостойком исполнении

Низковольтное комплектное устройство ПЭСПЗ 2х630/380-АВР предназначено для:

• Ввода, приема и распределения электрической энергии в установках напряжением 400 В трехфазного переменного тока частотой 50 Гц в сетях с глухозаземленной нейтралью, а также для защиты линий при перегрузках и коротких замыканиях.
• Реализации алгоритма АВР «Ввод № 1 - Ввод № 2» на общие сборные шины. Без межсекционной перемычки. В качестве управляющего устройства принят блок АВР-3/3-0И.01 «ПОЛИГОН»
• Индикация наличия напряжения на вводах № 1: Лампа индикаторная белого цвета «СЕТЬ1»/ «СЕТЬ2». Индикация включенного положения контатково ввода № 1 - 2 осуществляется инидкаторными лампами зелёного цвета «В РАБОТЕ».
• Для выбора режимов работы АВР, управления в местном и автоматическом режимах используется панель управления АВР-3/3-ПУ «ПОЛИГОН»
• Для индикации параметров ввода № 1/2 принята панель цифровой индикации АВР-3/3-ПЦИ (к блоку АВР-3/3-И.01)

Степень защиты по ГОСТ 14254-2015: IP54

Климатическое исполнение по ГОСТ15150-69: У3.1.

Изготовитель – ООО «МЕС-Электро», Санкт-Петербург, Таллинское шоссе, д. 153, корпус 2, лит.Д, оф. 26.

Изготовлено в соответствии с ТУ 27.12.31-001-43460746-2020 «Устройства комплектные низковольтные ввода, распределения и управления».

Сертификат соответствия на щиты ПЭСПЗ: EAЭС RU C-RU.HE23.B.00222/21, серия RU № 0276890. Срок действия по 22.12.2026 г.
