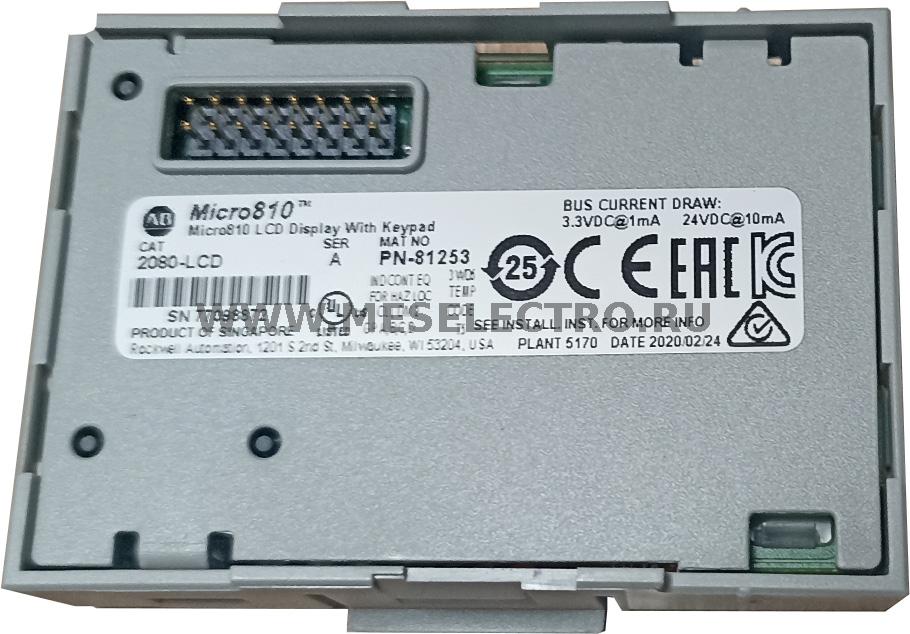

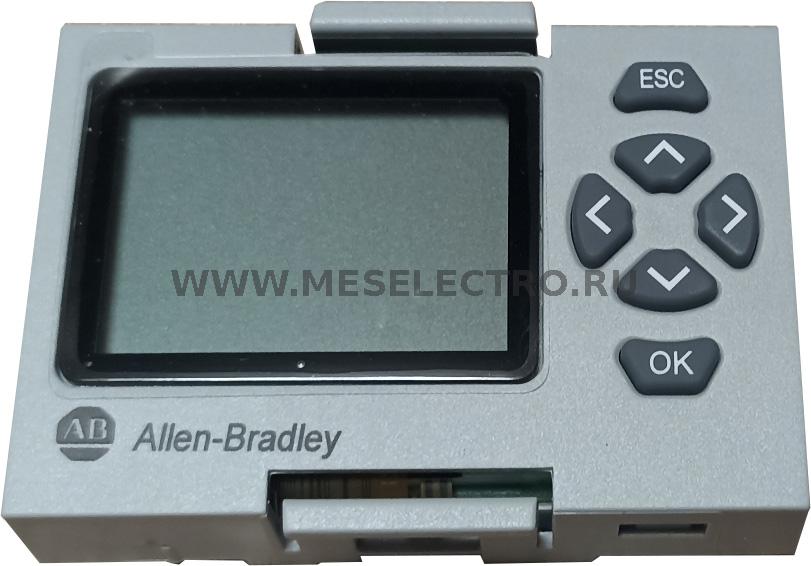

2080-LCD Дисплей с Keypad

ППУ-6/230-АВР Панель противопожарных устройств (однофазный)

Низковольтное комплектное устройство панель противопожарных устройств (ППУ) на 6 отходящих линий предназначено для:
Ввода, приема и распределения электрической энергии в установках напряжением 230 В однофазного переменного тока частотой 50 Гц в сетях с глухозаземленной и изолированной нейтралью, а также для защиты линий при перегрузках и коротких замыканиях.
Реализации алгоритма автоматического включения резерва (АВР). Приоритет – ввод № 1.
Индикации наличия напряжения на вводах № 1 (2) сигнальными лампами красного цвета.

ЩАГСВ Щит автоматизации газоснабжения внутреннего предназначен для:

1. Ввода, приема и распределения электрической энергии в установках напряжением 230 В однофазного переменного тока частотой 50 Гц в сетях с глухозаземленной и изолированной нейтралью, а также для защиты линий при перегрузках и коротких замыканиях.
2. Автоматизации работы газового оборудования согласно проекта.

ЩТЗ Щит тепловой защиты с блоком ТР-100 "НОВАТЭК-ЭЛЕКТРО" с 6-ю лампами индикации (канальные и вытяжные вентиляторы)

Низковольтное комплектное устройство ЩТЗ Щит тепловой защиты предназначео для:

1. Контроля температурного режима трансформатора с литой изоляцией.
2. При опасном повышении температуры трансформатора щит обеспечивает включение подствольных вентиляторов, осевых вентиляторов, обеспечивает предупредительную сигнализацию.
3. При дальнейшем повышении температуры щит обеспечивает замыкание сухих контактов выведенных на клеммник XT3.13-15 для включения независимого расцепителя РУ-0,4кВ/ РУ-10кВ. Пороги температур являются программируемыми и подлежат выставлению во время наладки оборудования.
4. Контроль осуществляется температурным реле ТР-100.
5. Включение подствольных вентиляторов производится в местном или в автоматическом режиме. Выбор режима работы - Переключатель «ПОДСТВОЛЬНЫЕ ВЕНТИЛЯТОРЫ (МЕСТНОЕ / ОТКЛ / АВТОМАТИЧЕСКОЕ). При переводе переключателя в положение «Местное» производится включение силового контактора линии подствольных вентиляторов. При переводе переключателя в положение «Автоматическое» включение контактор осуществляется от реле К3 (Вентиляция) блока ТР100 (программируемый параметр).
6. Включение вытяжных вентиляторов производится в местном или в автоматическом режиме. Выбор режима работы - Переключатель «ВЫТЯЖНЫЕ ВЕНТИЛЯТОРЫ (МЕСТНОЕ / ОТКЛ / АВТОМАТИЧЕСКОЕ).
7. При переводе переключателя в положение «Местное» производится включение силового контактора линии вытяжных вентиляторов. При переводе переключателя в положение «Автоматическое» включение контактор осуществляется от реле К2 (Тревога)  блока ТР100 (программируемый параметр).

Габаритные размеры: 400(ширина) х 400(высота) х 200(глубина)

Степень защиты по ГОСТ 14254-2015: IP54

Габаритный размер: 1000(высота) х 650(ширина) х 250(глубина)

Климатическое исполнение по ГОСТ15150-69: У3.1.
