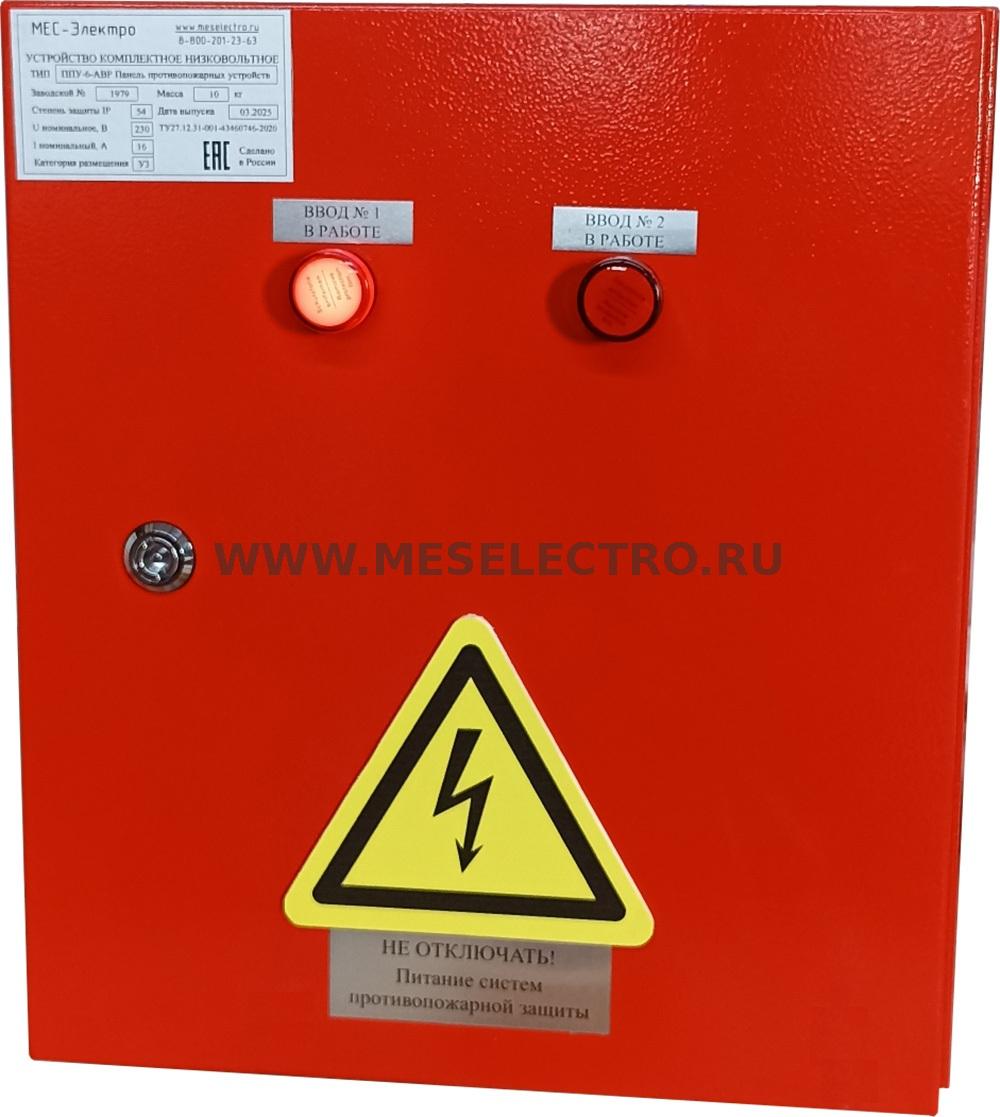

ППУ-6/230-АВР Панель противопожарных устройств (однофазный)

ППУ-5 АВР 2х32А Панель противопожарных устройств (однофазный)

Низковольтное комплектное устройство панель противопожарных устройств (ППУ) предназначен для:

1. Ввода, приема и распределения электрической энергии в установках напряжением 230 В однофазного переменного тока частотой 50 Гц в сетях с глухозаземленной и изолированной нейтралью, а также для защиты линий при перегрузках и коротких замыканиях.
2. Реализации алгоритма автоматического включения резерва (АВР). Приоритет – ввод № 1.
3. Индикации наличия напряжения на вводах № 1 (2) сигнальными лампами зеленого цвета.
4. Индикация ввода находящего в работе сигнальными лампами красного цвета
5. Кол-во отходящих линий: 5 шт.

Щит АВР для четырехтрансформаторной подстанции

Щит автоматического включения резерва (ЩАВР) предназначен для реализации алгоритма АВР распределительного устройства 6(10)кВ на моноблоках RM6.

Контроль напряжения осуществляется с помощью реле контроля напряжения по вводу № 1,2,3,4. Приоритет – ввод № 1 (Т1)

Выбор способа управления – Местное управление /Дистанционное управления осуществляется с помощью ключа расположенного на двери щита.

ПЭСПЗ 2х16 (6 отходящих линий 6А) Панель питания электрооборудования систем противопожарной защиты предназначена для:

1. Ввода, приёма и распределения электричесчкой энергии в установках напряжением 230VAC частотой 50Гц в сетях с глухозаземлённой и изолированной нейтралью, а также для защиты линий при перегрузках и коротких замыканиях.

2. Реализации алгоритма автоматического включения резерва (АВР). Приоритет - ввод № 1.

Индикация ввода по которому подано питание осуществляется лампами зеленого цвета "ВВОД № 1 ПИТАНИЕ", "ВВОД № 2 "ПИТАНИЕ".

Индикация наличия напряжения на отходящих линиях - лампой зеленого цвета "В РАБОТЕ".
