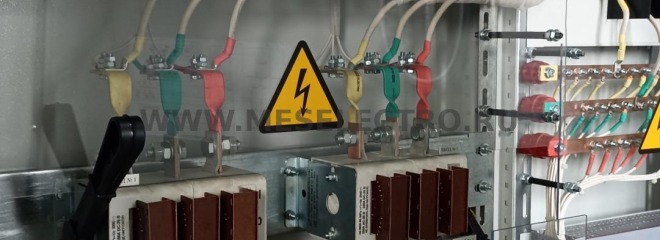

ЭЛЕКТРОЩИТОВОЕ ОБОРУДОВАНИЕ
ЩНО. Щит наружного освещения
ЩНО. Щит наружного освещения предназначен для ручного/автоматического включения осветительных приборов (групп потребителей) в зависимости от заданного режима работы:
1. Вручную (переключатель или кнопка "включить/отключить") на фасаде щита.
2. От фотоэлемента в зависимости от настройки освещенности и задержки времени.
3. От суточного реле согласно заданной программы.
В качестве коммутационных аппаратов могут быть применены ППВР ARS, автоматические выключатели, разъединители.
В случае необходимости ЩНО может быть оборудован средствами АИИСКУЭ, оборудованием для удаленного опроса счетчиков электроэнергии (SMD-TC65, LINK100 и пр.)
Для отправки запроса на изготовление щита наружного освещения обратитесь к нашим специалистам и мы подберем для Вас оптимальное оборудование, предоставим технико-экономическое обоснование предложенной комплектации.

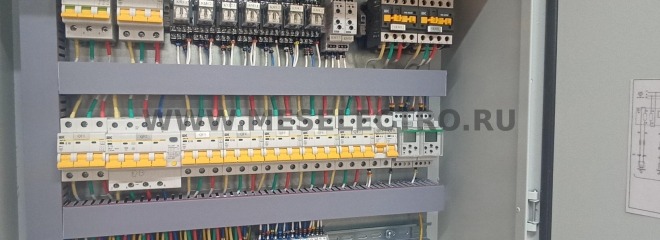

Пример сборки щита наружного освещения 16А с местным управлением и от фотореле
Пример изготовления щита наружного освещения 25А с местным управлением и суточным таймером
Пример изготовления щита наружного освещения 40А с управлением от суточного таймера
Пример изготовления однофазного щита наружного освещения 16 с фотореле ФР-16А
Пример изготовления щита наружного освещения 100А с учетом электроэнергии
Пример изготовления щита наружного освещения 16А с фотореле ФР-2Э и местным управлением
Пример изготовления щита наружного освещения 40А с фотореле, таймером и выносным пультом управления
Пример изготовления щита наружного освещения с фотореле
Пример изготовления щита наружного освещения с суточным таймером
Пример изготовления щита управления овещением 25А с фотореле и суточным таймером
Пример изготовления щита наружного освещения с фотореле ФР-7А и местным управлением
Пример изготовленного ЩНО-37-103-50-31-М3.1. (Управление ручное / фотореле / программируемый таймер)
Пример изготовления ЩНО-13-100-25-31-УХЛ3.1. (Управление ручное / фотореле)
Пример изготовления ЩНО-33-103-63-54-У3.1. (Управление ручное / фотореле)
Пример изготовления ЩНО-33-101-25-65-УХЛ3.1. (Управление ручное/фотореле)
Пример изготовления ЩНО-МЭС-33-102-25-54УХЛ3.1 (Управление ручное/фотореле)
Пример изготовления ЩНО на 250А (фотореле, суточный таймер, ручное управление)
Пример изготовления ЩНО на 125А (фотореле, суточный таймер, ручное управление)
Пример изготовления ЩНО на 63А (фотореле, суточный таймер, ручное управление)
Пример изготовления ЩНО на 25А (фотореле, суточный таймер, ручное управление)
ЩАВР. Щит автоматического включения резерва
Щит автоматического включения резерва может быть реализован как для РУ-0,4кВ (ввод 1 -секционирование - ввод 2), так и для РУ-6(10)кВ на КРУЭ RM6.
Щиты изотавливаются на релейно-контакторной базе.
Для особо ответственных объектов, щитов с АПВ а также схем с автоматическим запуском ДГУ производим оборудование на базе программируемых контроллеров OMRON-ZEN, ZELIO.
Щит автоматики ЩА
Щит автоматики (ЩА)предназначен для автоматизации технологических процессов, защиты от КЗ и перегрузок электрооборудования.
Могут быть укомплектованы блокировками от аварийных режимов, средствами индикации и управления
Для отправки запроса на изготовление щита автоматики обратитесь к нашим специалистам и мы подберем для Вас оптимальное оборудование, предоставим технико-экономическое обоснование предложенной комплектации.
Сертификат на щит автоматики производства ООО "МонтажЭлектроСервис"
Щит освещения ЩО-МЕС-31-100-32-54УХЛ3.1.
Щит освещения ЩО-МЕС-31-100-32-54УХЛ3.1.
Коммутационные аппараты - HYUNDAI
Режим включения линий освещения - кулачковые переключатели 10 шт., установленные на двери щита
Габаритные размеры: 650 (высота) х 500 (ширина) х 220 (глубина), IP54
Категория размещения - УХЛ3.1.
ЩР Щит распределительный 250А для электропитания сварочных постов
ЩР Щит распределительный для электропитания сварочных постов.
Номинальный ток 250А
Габаритные размеры: 600 (ширина по фасаду) х 400 (глубина) х 2000 (высота на цоколе), IP54
В качестве коммутационных аппаратов применены выключатели производства HYUNDAI https://www.elcomspb.ru/
Ошиновка: ШМТ 30х4, Iном=475А
Для ошиновки применены ступенчатые изоляторы ИСП-30-4.
Розетки для подключения сварочных постов:
125А - 2 розетки, IP54
63А - 4 розетки, IP54
32А - 2 розетки, IP54
ЩАП Щит аварийного питания
ЩАП Щит аварийного питания
Щит аварийного питания предназначен для электроснабжения потребителей в аварийных режимах.
ЩАП оборудования АВР релейно-контактной схемы
Цвет корпуса: красный
Номинальный ток вводов: 40А
Наличие приборов субъективного контроля на вводе № 1(2): есть
Габаритные размеры: 650(высота) х 500(ширина) х 220(глубина), IP54
ЩАО Щит аварийного освещения
ЩАО Щит аварийного освещения
Щит аварийного освещения предназначен для электроснабжения потребителей в аварийных режимах работы электроустановки / электрической сети
Щит аварийного освещения оборудован переключателями на фасаде для ручного включения линий.
Номинальный ток: 32А
Кол-во отходящих линий: 10 шт.
Габаритные размеры: 650 (высота) х 500 (ширина) х 220 (глубина), IP54
ГРЩ 2х1000 Главный распределительный щит (Выключатели HYUNDAI)
ГРЩ 2х1000 Главный распределительный щит
Коммутационные аппараты на вводе: UCB1000S 1000А
Межсекционный разъединитель: CSSD1000
Коммутационные аппараты отходящих линий: Выключатели HYUNDAI
Габаритные размеры: 2800(ширина по фасаду) х 600(глубина) х 1900(высота), IP54
Приборы субъективного контроля: Амперметры и вольтметры на вводе
Материал сборных шин: ШМТ 60х8, Iном=1370А
ГРЩ 2х800 Главный распределительный щит (выключатели HYUNDAI)
ГРЩ 2х800 Главный распределительный щит (выключатели HYUNDAI)
Ввод: OT800 реверсивный рубильник - 4 шт. смонтированные по схеме "крест".
Конструктив щита обеспечивает включение потребителей в любой комбинации от двух взаимо независимых вводов от трансформаторной подстанции, ДГУ и ИБП.
В качестве коммутационных аппратов отходящих линий применены выключатели HYUNDAI
Панель АВР 125 - 1 шт. (На контакторе ПМ12-125500 - 1 шт. и реле контроля напряжения РНПП-311)
ПанельППУ 160 - 1 шт. (На контакторе ПМ12-160500 - 1 шт. и реле контроля напряжения РНПП-311)
ГРЩ 2х1600 Главный распределительный щит (выключатели HYUNDAI)
ГРЩ 2х1600 Главный распределительный щит (Выключатели HYUNDAI)
Коммутационный аппарат на вводе: Воздушный автоматический выключатель HGN1600 - 2 шт.
Отходяшии линии:
Автоматический выключатель UCB1600S Iном=1600А - 2 шт.
Планочный предохранитель-выключатель-разъединитель ARS3-1-TM2 630А - 6 шт.
Габаритные размеры ГРЩ: 3400 (ширина по фасаду) х 600 (глубина) х 2100 (высота в сборе на цоколе 100 мм.)
Материал сборных шин: АД31 2 х (10х100)
Степень защиты по ГОСТ 14254-2015: IP54
Срок изготовления после получения предоплаты: 35 календарных дней.
ЩТЗ Щит тепловой защиты реле НОВАТЭК
Щит тепловой защиты двух транформаторов Trihal Easy 1000кВА осуществляет следующие функции:
1. Визуальный контроль температуры обмоток силовых транформаторов Trihal Easy 1000кВА - 2 шт.
2. Выдача сигналов на отключение ячеек функции "D" КРУЭ RM6 - NE-IDI при превышении программируемого значения температуры.
3. Выдача сигналов на отключение вводных автоматических выключателей HGN 1600 при превышении программируемого значения температуры.
В качестве основного элемента применены контроллеры TP100 производства НОВАТЭК.
4. Контроль режима доступа в камеры траснформаторов. Выдача сигналов на отключение ВН при попытке входа за сетчатое ограждение.
Щит освещения 25А (фотореле, суточный таймер, местное управление)
Щит освещения ЩО-МЭС-37-105-25-У3.1
Габаритные размеры: 650(высота) х 500 (ширина) х 220 (глубина), IP54
Номинальный ток: 25А
Режимы работы:
- местное управление (кнопка "вкл"/ "откл" на двери щита),
- от фотореле по датчику освещенности (в комплекте),
- от суточного таймера.
Подключение вводного кабеля и отходящих линий - на клеммы
ЩСН 2х95А Щит собственных нужд
ЩСН 2х95А Щит собственных нужд
Щит собственных нужд предназначен для электроснабжения потребителей обеспечивающих работу трансформаторной подстанции / распределительного устройства / электротехнического помещения.
ЯУО 9604-1074-54У3 Ящик управления освещением
ЯУО 9604-1074-54У3 Ящик управления освещением
Режимы работы:
1. Местный - от кнопок "вкл" / "откл" на двери ящика.
2. От фотореле по датчику освещенности.
3. От таймера по заданной программе.
4. От переключателя (кнопки) установленной в помещении диспетчера.
INV 2000 Выключатель - разъединитель
INV 2000 Выключатель - разъединитель
Назначение: включение - выключение силовой цепи с созданием видимого разрыва.
Кол-во полюсов: 3
Данный выключатель реализуется с дисконтом от прайса в связи с незначительным механическим повреждением - сколом пластика. Повреждение на работоспособность и внешний вид при установке в шкаф не влияет.
47891 MCH/XM Motor Mechanism Моторный привод
47891 MCH/XM Motor Mechanism
Моторный привод к автоматическому выключатель Masterpact NW
Напряжение обмотки управления 220-250 VDC
Артикул: 47891
Производитель: Schneider Electric
Кол-во в наличии: 3 шт.
ШАП Шкаф аварийного питания
ШАП Шкаф аварийного питания
Низковольтное комплектное устройство шкаф аварийного питания (ШАП-1) предназначен для:
- Ввода, приема и распределения электрической энергии в установках напряжением 400 В трехфазного переменного тока частотой 50 Гц в сетях с глухозаземленной нейтралью, а также для защиты линий при перегрузках и коротких замыканиях.
- Реализация схемы АВР ввода № 1 / ввода № 2.
- Подача напряжения 220VAC на клеммы подключения ИБП.
- Подача напряжения 220VAC для питания оперативных цепей.
ЩР Щит распределительный 250А напольный в корпусе из армированного стекловолокном полиэстера
ЩР Щит распределительный 250А напольный в корпусе из армированного стекловолокном полиэстера
Назначение:
1. Ввод, приём и распределение электрической энергии в установках напряжением 400 В трёхфазного переменного тока частотой 50 Гц в сетях с глухозаземленной и изолированной нейтралью, а также для защиты линий при перегрузках и коротких замыканиях.
ЩТЗ Щит тепловой защиты с блоком Термодат - 11 МЗТ
ЩТЗ Щит тепловой защиты с блоком Термодат - 11 МЗТ предназначен для:
- Контроля температурного режима сухого трансформатора. При опасном повышении температуры трансформатора щит обеспечивает предупредительную сигнализацию, подачу напряжения на щит вентиляции. В случае дальнейшего повышения температуры щит произведен аварийное отключение ячейки тип «D/B» КРУЭ RM6.
- Световой индикации нормальной работы силового трансформатора и аварии
- Индикация превышения температуры выше 140 градусов и 150 градусов производится указательными реле РЭПУ, размещенными на двери.
ППУ Панель противопожарных устройств (3 ввода 16А)
ППУ ПАНЕЛЬ ПРОТИВОПОЖАРНЫХ УСТРОЙСТВ (3 ВВОДА 16А)\
- Назначение:
Низковольтное комплектное устройство панель противопожарных устройств (ППУ) предназначен для:
- Ввода, приема и распределения электрической энергии в установках напряжением 230 В однофазного переменного тока частотой 50 Гц в сетях с глухозаземленной и изолированной нейтралью, а также для защиты линий при перегрузках и коротких замыканиях.
- Реализации алгоритма автоматического включения резерва (АВР). Приоритет – ввод № 1. При нарушении электроснабжения на вводе № 1 приоритетным становится ввод № 2. При нарушении электроснабжения на вводе № 2 – происходит переключение на ввод № 3. При восстановлении питания происходит обратное переключение. АВР реализован с использованием программируемого реле ПР200.
- Индикации наличия напряжения на вводах № 1/2/3 сигнальными лампами красного цвета.
- Индикация ввода находящего в работе сигнальными лампами красного цвета.
- Индикация отключенного состояния контактора ввода № 1/2/3 лампами зеленого цвета.
- Индикация параметров сети по ввода осуществляется с помощью цифровых многофункциональных измерителей параметров сети ЦП-МИПС96-0,5-Р (Номинальный ток, напряжение, cosf, активная / реактивная мощность).
- Учет электроэнергии осуществляется только по вводам № 1 и 2. Счетчик электроэнергии Счетчик электроэнергии CE307 R33.146.О трехфазный многотарифный 5(100) класс точности 1.0 D ЖКИ оптопорт Мск.
Обсчет по однолинейной схеме и компоновке: ГРЩ, ВРУ без АСКУЭ, контроллеров - не более 1 суток. ГРЩ, ВРУ с АВР, средствами АСКУЭ, контроллерами - не более 1,5 суток. ЩСН, ЩУ, ЩА, шкафы навесного исполнения - не более 6 -ти часов Предварительная прорисовка КТП по ТУ и составление ТКП - не более 2-х суток |
1. Для расчета альтернативной комплектации распределительного устройства (щита) достаточно отправить на нашу почту info@meselectro.ru однолинейную схему. 2. С 2015 года производим выезды на объект подлежащий реконструкции без предварительной оплаты. Помощь в составлении ТЗ, составление сметных расчетов. Подготовка тендерной документации. |
