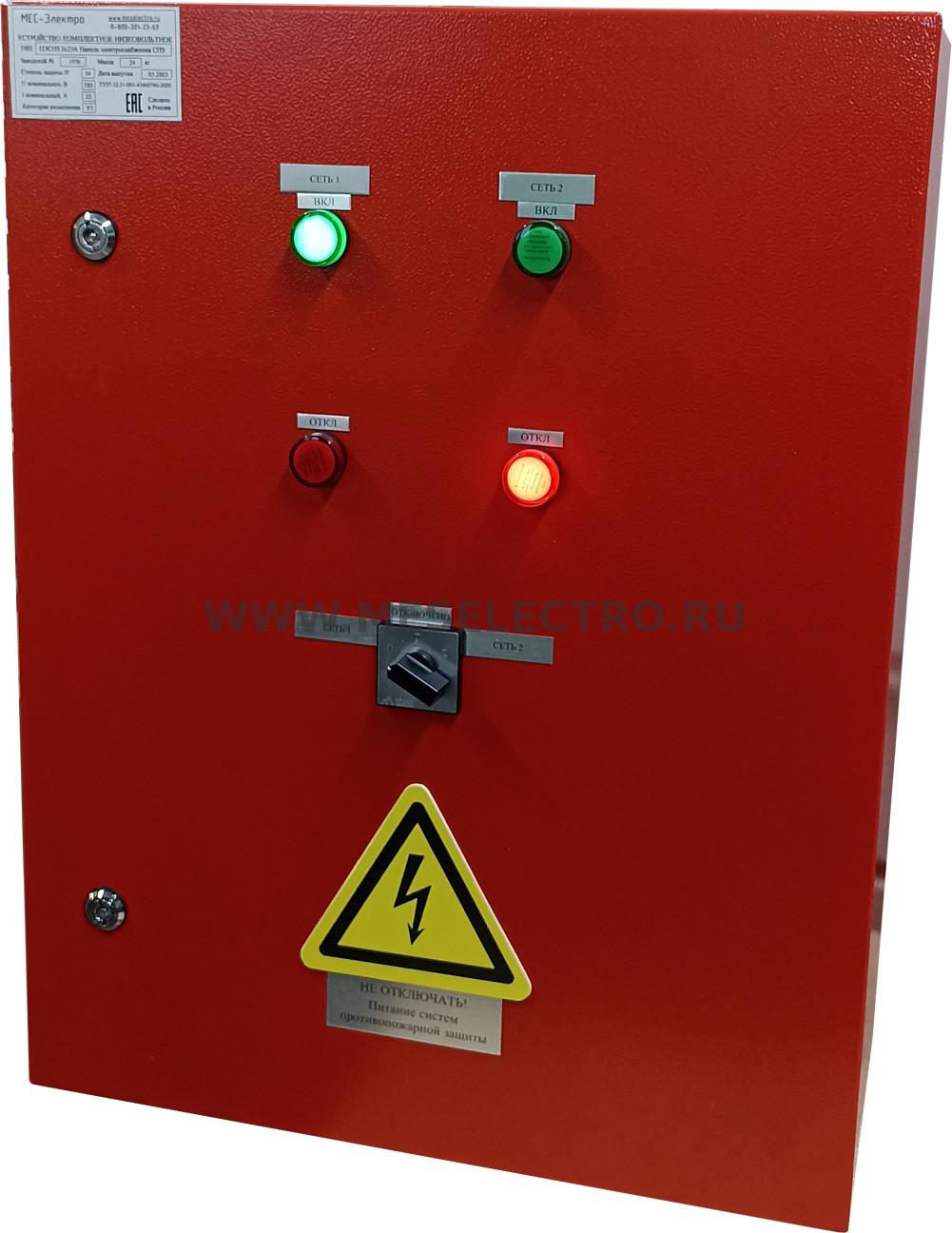

Произведена сборка партии из панелей ПЭСПЗ 2х25-АВР Панель питания электрооборудования систем противопожарной защиты с выбором приоритета ввода
Произведена сборка партии из панелей ПЭСПЗ 2х25-АВР Панель питания электрооборудования систем противопожарной защиты с выбором приоритета ввода
1. Назначение:
Ввод, прием и распределения электрической энергии в установках напряжением 380 В трехфазного переменного тока частотой 50 Гц в сетях с глухозаземленной и изолированной нейтралью, а также для защиты линий при перегрузках и коротких замыканиях.
2. Реализации алгоритма работы:
- в среднем положении переключателя «Отключено» шкаф выведен из работы. Силовые контакторы КМ1 и КМ2 отключены,
- в левом положении переключателя «Сеть 1» в приоритете включения при наличии напряжения на обоих вводах - ввод № 1. При исчезновении / нарушении электроснабжения по вводу № 1 переключение на ввод № 2 осуществляется автоматически с выдержкой времени. При восстановлении электроснабжения по вводу № 1 схема автоматически возвращается в питание от ввода № 1.
- в правом положении переключателя «Сеть 2» в приоритете включения при наличии напряжения на обоих вводах - ввод № 2. При исчезновении / нарушении электроснабжения по вводу № 2 переключение на ввод № 1 осуществляется автоматически с выдержкой времени. При восстановлении электроснабжения по вводу № 2 схема автоматически возвращается в питание от ввода № 2.

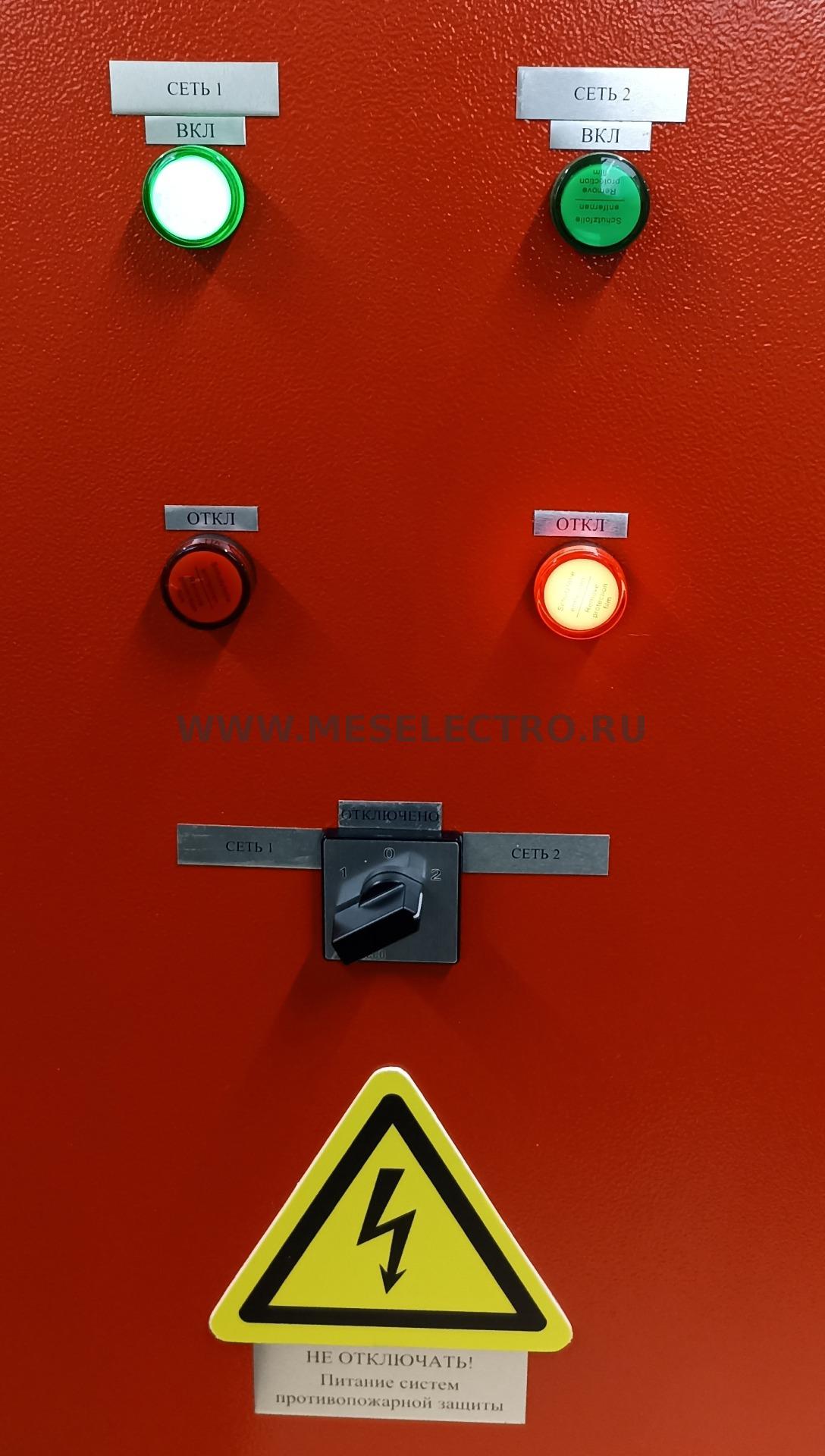

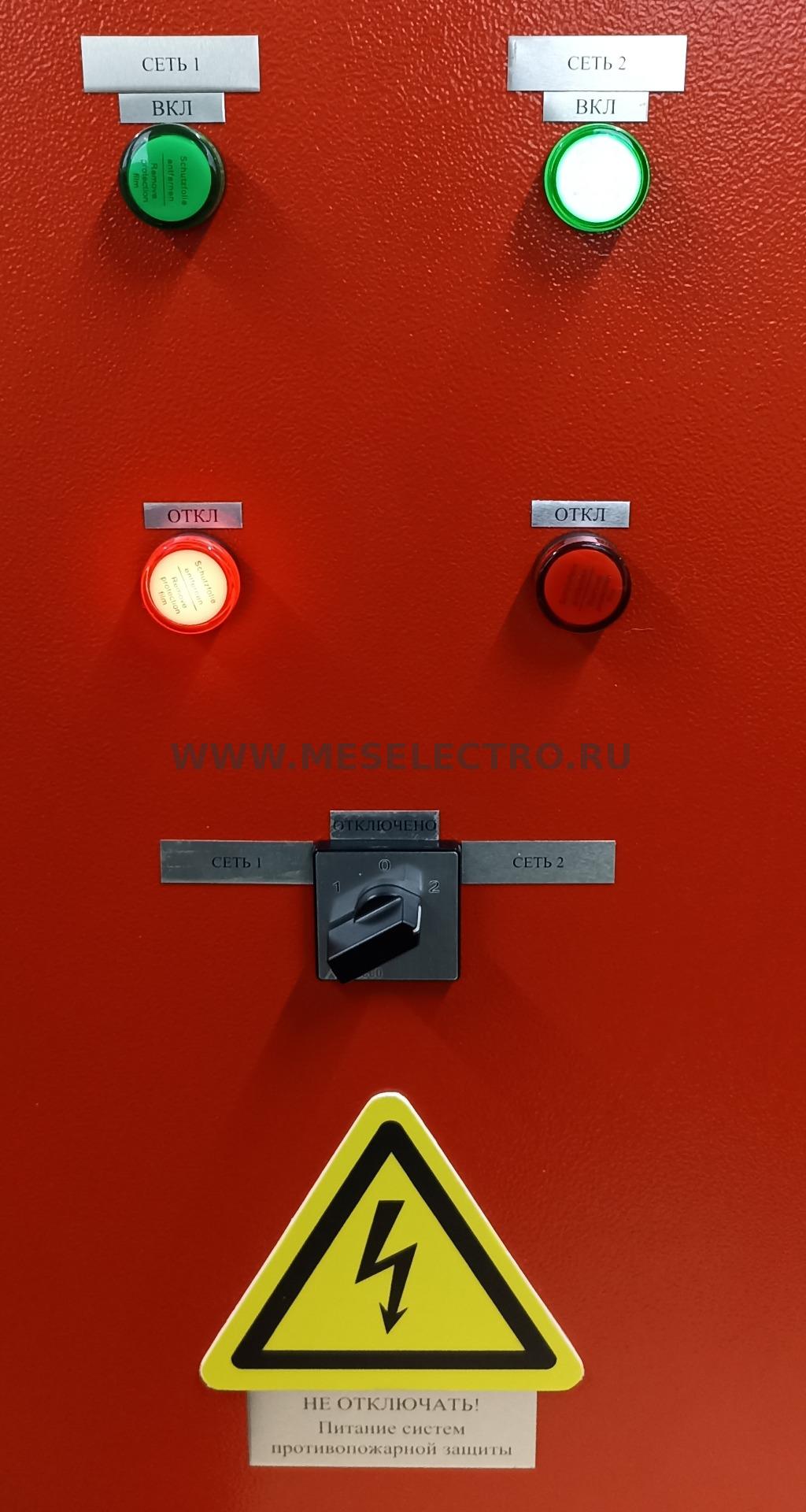

3. Индикации:
- индикация включенного положения силового контактора КМ1 и КМ2 - зелеными лампами 230VAC
- индикация отключенного положения силового контактора КМ1 и КМ2 - красными лампами 230VAC
Степень защиты по ГОСТ 14254-2015: IP54
Климатическое исполнение по ГОСТ15150-69: У3.1.
Изготовитель – ООО «МЕС-Электро», Санкт-Петербург, Таллинское шоссе, д. 153, корпус 2, лит.Д, оф. 26.
Изготовлено в соответствии с ТУ 27.12.31-001-43460746-2020 «Устройства комплектные низковольтные ввода, распределения и управления».
Сертификат соответствия на панели противопожарных устройств: EAЭС RU C-RU.HE23.B.00222/21, серия RU № 0276890. Срок действия по 22.12.2026 г.
Сертификат пожарной безопасности на панели ПЭСПЗ № РОСС.RU.32623.ОС07.04039, срок действия по 04.12.2028 г.
Сертификат соответствия ГОСТ Р ИСО 9001-2015 (ISO 9001:2015) № РОСС RU.32457.04РИД0, срок действия по 15.01.2026 г.
4. Основные технические характеристики:
|
Наименование параметров |
Показатель параметров |
|
Номинальное напряжение, В |
380 |
|
Частота сети, Гц |
50 |
|
Номинальный ток, А |
25 |
|
Номинальное напряжение изоляции,В |
500 |
|
Номинальное импульсное напряжение, кВ |
500 |
|
Устойчивость к токам короткого замыкания, kA |
6 |
|
Номинальное напряжение вспомогательных цепей, В |
220VAC |
|
Вид системы заземления |
ТN-C-S |
|
Степень защиты по ГОСТ 14254-96 (для оболочки) |
IP54 |
|
Климатическое исполнение по ГОСТ 15150-69 |
У3.1. |
|
Условия окружающей среды |
А |
|
Габариты (высота, длина, глубина), мм. |
|
|
Высота |
650 |
|
Ширина |
500 |
|
Глубина |
200 |
|
Масса, кг., не более |
24 |
5. Комплектность:
|
Наименование |
Кол-во |
|
ПЭСПЗ Панель электроснабжения систем противопожарной защиты |
1 шт. |
|
ПЭСПЗ Паспорт и Руководство по эксплуатации |
1 шт. |
|
Схема принципиальная |
1 шт. |
|
Комплект сертификатов и паспортов |
1 компл. |
