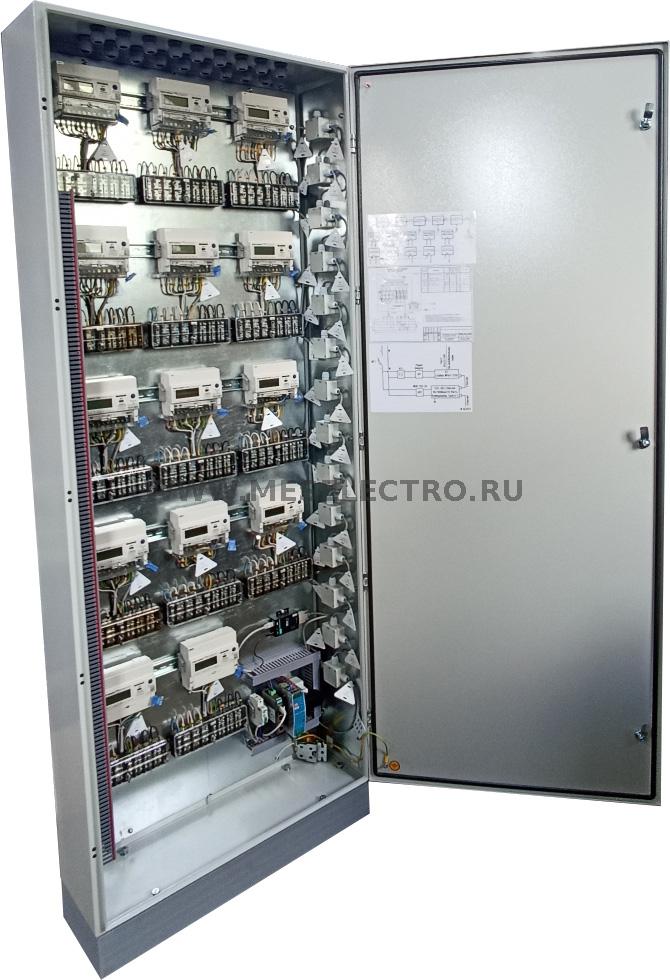

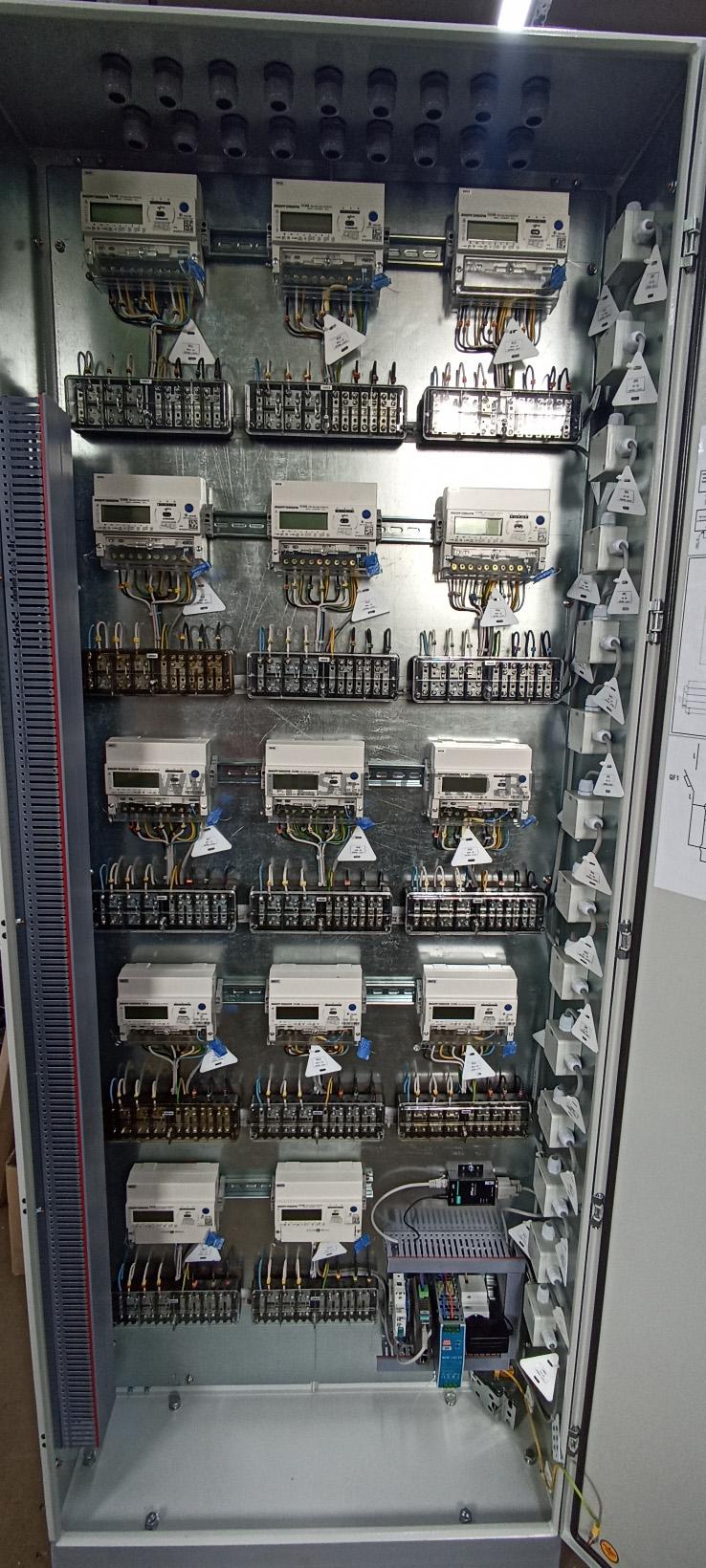

ШУ Шкаф учёта электроэнергии (Энергомера СЕ308 R34.543.OAAO.SYUVLFZ SPds - 14 шт.)
ШУ Шкаф учёта электроэнергии (Энергомера СЕ308 R34.543.OAAO.SYUVLFZ SPds - 14 шт.)
Низковольтное комплектное устройство ШУ Шкаф учёта электроэнергии предназначено для:

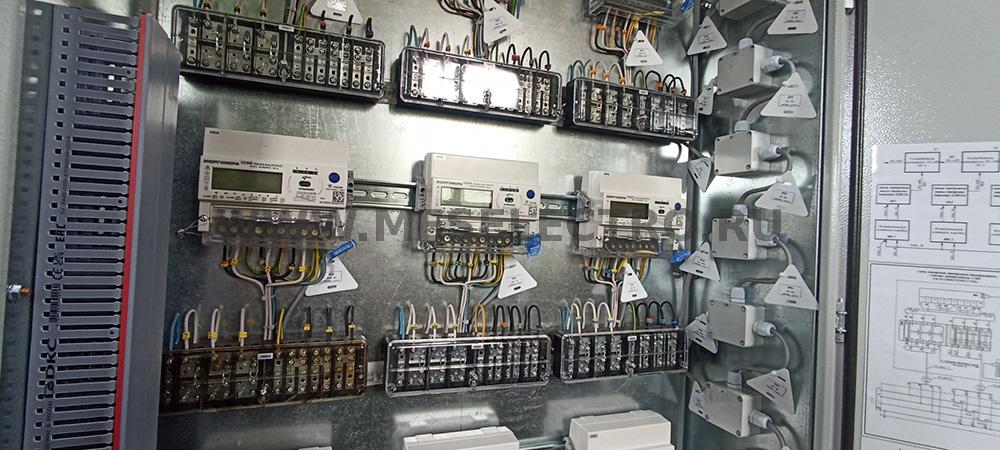

- Размещения счётчиков электроэнергии Энергомера СЕ308 R34.543.OAAO.SYUVLFZ SPds - 14 шт., Разветвителей интерфейса на 3 присоединения ПР-3.
- Подключение счетчиков электроэнергии производится по 8-ми првоодной схеме подключения. Схема приложена к данному паспорту.

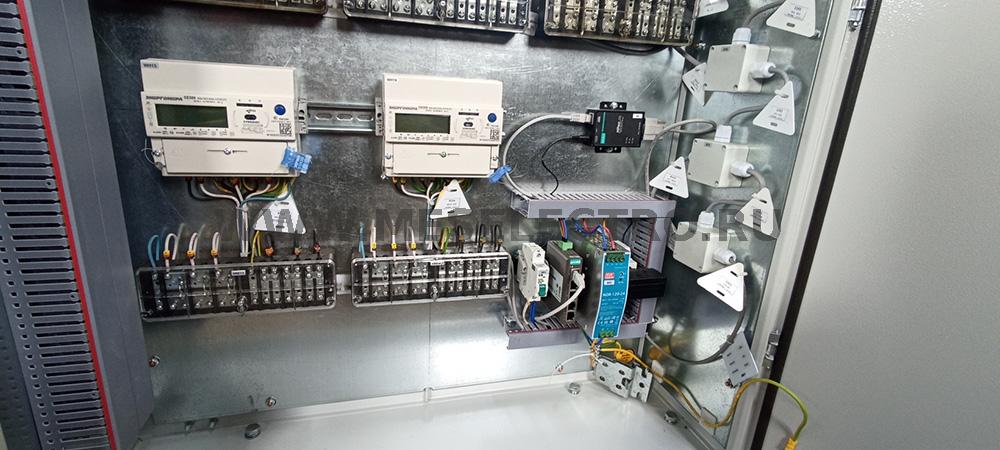

- Дальнейшая передача данных в систему АСКУЭ предприятия осуществляется по интерфейсу RS-485 с использованием Сервера NPort 5130 1 port RS-422/485, Power Adapter, DB9 и коммутатора EDS-205 Ethernet Switch 5 10/100BaseTX Ports.
Габаритный размер 2100(высота в сборе на цоколе 100 мм.) х 800(ширина) х 250(глубина)
Изготовитель – ООО «МЕС-Электро», Санкт-Петербург, Таллинское шоссе, д. 153, корпус 2, лит.Д, оф. 26.
Изготовлено в соответствии с ТУ 27.12.31-001-43460746-2020 «Устройства комплектные низковольтные ввода, распределения и управления».
Сертификат соответствия на НКУ: EAЭС RU C-RU.HE23.B.00222/21, серия RU № 0276890. Срок действия по 22.12.2026 г.
Сертификат системы добровольной сертификации пожарной безопасности № РОСС.RU.32623.ОС07.04039. Срок действия по 04.12.2028 г.
Другие предложения
ППУ-6/230-АВР Панель противопожарных устройств (однофазный)
ЩТЗ Щит тепловой защиты с реле ТР-100 (НОВАТЭК-Электро)
ПЭСПЗ 2х25-АВР Панель питания электрооборудования систем противопожарной защиты с выбором приоритета ввода
ППУ-6/230-АВР Панель противопожарных устройств (однофазный)
ППУ-6/230-АВР Панель противопожарных устройств (однофазный)
Низковольтное комплектное устройство панель противопожарных устройств (ППУ) на 6 отходящих линий предназначено для:
Ввода, приема и распределения электрической энергии в установках напряжением 230 В однофазного переменного тока частотой 50 Гц в сетях с глухозаземленной и изолированной нейтралью, а также для защиты линий при перегрузках и коротких замыканиях.
Реализации алгоритма автоматического включения резерва (АВР). Приоритет – ввод № 1.
Индикации наличия напряжения на вводах № 1 (2) сигнальными лампами красного цвета.
ЩТЗ Щит тепловой защиты с реле ТР-100 (НОВАТЭК-Электро)
ЩТЗ Щит тепловой защиты с реле ТР-100 (НОВАТЭК-Электро)
Низковольтное комплектное устройство ЩТЗ (Щит тепловой защиты) предназначен для:
- Контроля температурного режима трансформатора с литой изоляцией. При опасном повышении температуры трансформатора щит обеспечивает предупредительную сигнализацию, включение обдува и вентиляцию камеры силового трансформатора.
- Щит обеспечивает включение обогрева камеры силового трансформатора.
- Контроль осуществляется температурным реле ТР-100 с 3-мя датчиками температуры установленными в обмотках трансформатора.
- Индикация на двери щита "Тепловая защита введена", "Обдув в работе", "Вытяжная вентиляция в работе", Тепловентиляторы в работы"
Изготовлено в соответствии с ТУ 27.12.31-001-43460746-2020 «Устройства комплектные низковольтные ввода, распределения и управления».
Изготовитель – ООО «МЕС-Электро», Санкт-Петербург, Таллинское шоссе, д. 153, корпус 2, лит.Д, оф. 26.
Сертификат соответствия на ЩТЗ: EAЭС RU C-RU.HE23.B.00222/21, серия RU № 0276890. Срок действия по 22.12.2026 г.
ПЭСПЗ 2х25-АВР Панель питания электрооборудования систем противопожарной защиты с выбором приоритета ввода
ПЭСПЗ 2х25-АВР Панель питания электрооборудования систем противопожарной защиты с выбором приоритета ввода
Назначение:
- Ввод, прием и распределения электрической энергии в установках напряжением 380 В трехфазного переменного тока частотой 50 Гц в сетях с глухозаземленной и изолированной нейтралью, а также для защиты линий при перегрузках и коротких замыканиях.
- Реализации алгоритма работы:
- в среднем положении переключателя «Отключено» шкаф выведен из работы. Силовые контакторы КМ1 и КМ2 отключены,
- в левом положении переключателя «Сеть 1» в приоритете включения при наличии напряжения на обоих вводах - ввод № 1. При исчезновении / нарушении электроснабжения по вводу № 1 переключение на ввод № 2 осуществляется автоматически с выдержкой времени. При восстановлении электроснабжения по вводу № 1 схема автоматически возвращается в питание от ввода № 1.
- в правом положении переключателя «Сеть 2» в приоритете включения при наличии напряжения на обоих вводах - ввод № 2. При исчезновении / нарушении электроснабжения по вводу № 2 переключение на ввод № 1 осуществляется автоматически с выдержкой времени. При восстановлении электроснабжения по вводу № 2 схема автоматически возвращается в питание от ввода № 2.
- Индикации:
- индикация включенного положения силового контактора КМ1 и КМ2 - зелеными лампами 230VAC
- индикация отключенного положения силового контактора КМ1 и КМ2 - красными лампами 230VAC
Изготовитель – ООО «МЕС-Электро», Санкт-Петербург, Таллинское шоссе, д. 153, корпус 2, лит.Д, оф. 26.
Изготовлено в соответствии с ТУ 27.12.31-001-43460746-2020 «Устройства комплектные низковольтные ввода, распределения и управления».
Сертификат соответствия на панели противопожарных устройств: EAЭС RU C-RU.HE23.B.00222/21, серия RU № 0276890. Срок действия по 22.12.2026 г.
Сертификат пожарной безопасности на панели ПЭСПЗ № РОСС.RU.32623.ОС07.04039, срок действия по 04.12.2028 г.
Сертификат соответствия ГОСТ Р ИСО 9001-2015 (ISO 9001:2015) № РОСС RU.32457.04РИД0, срок действия по 15.01.2026 г.
