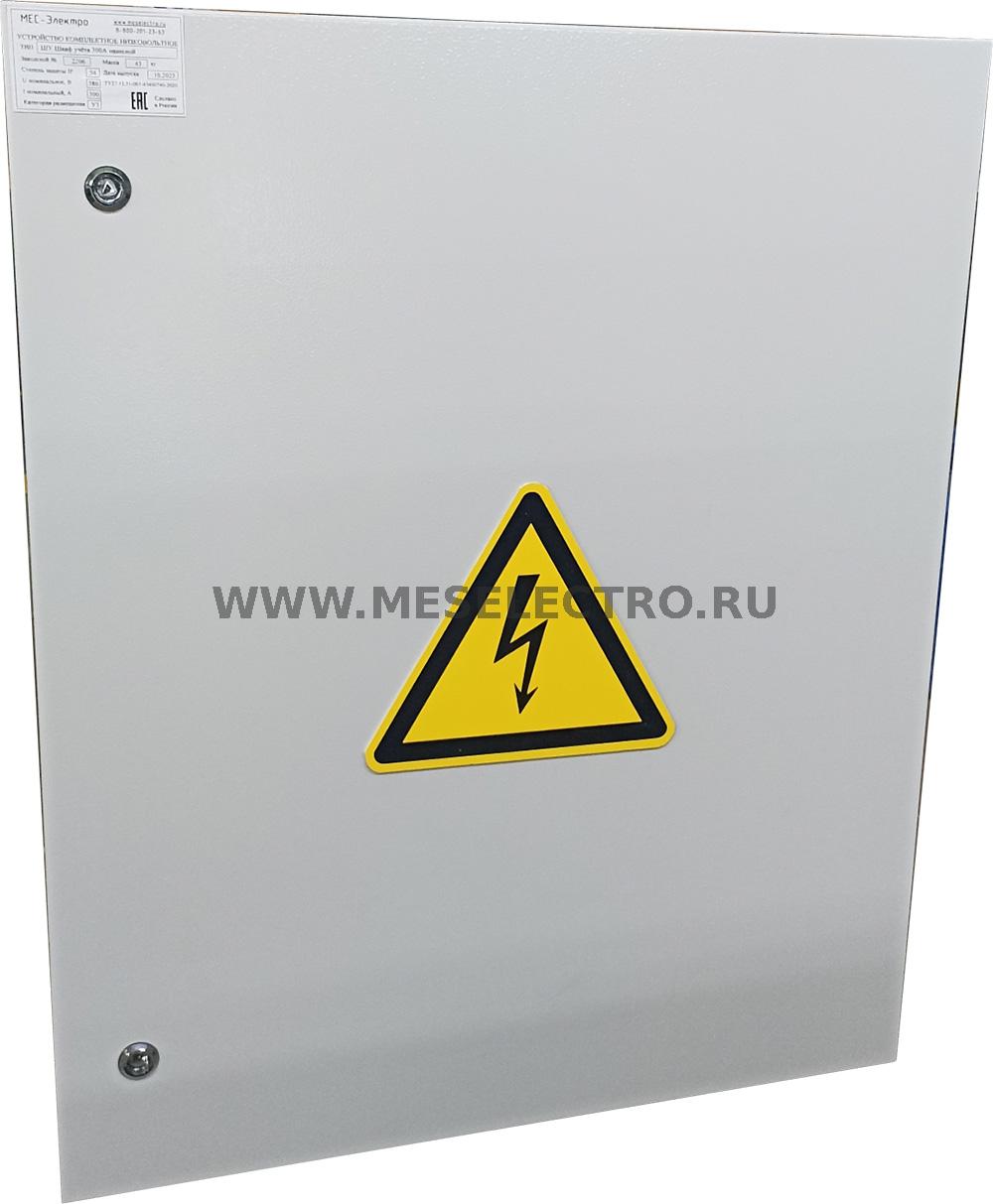

ШУ Шкаф учёта 300А с модемом IRZ ATM2
ШУ Шкаф учёта 300А с модемом IRZ ATM2

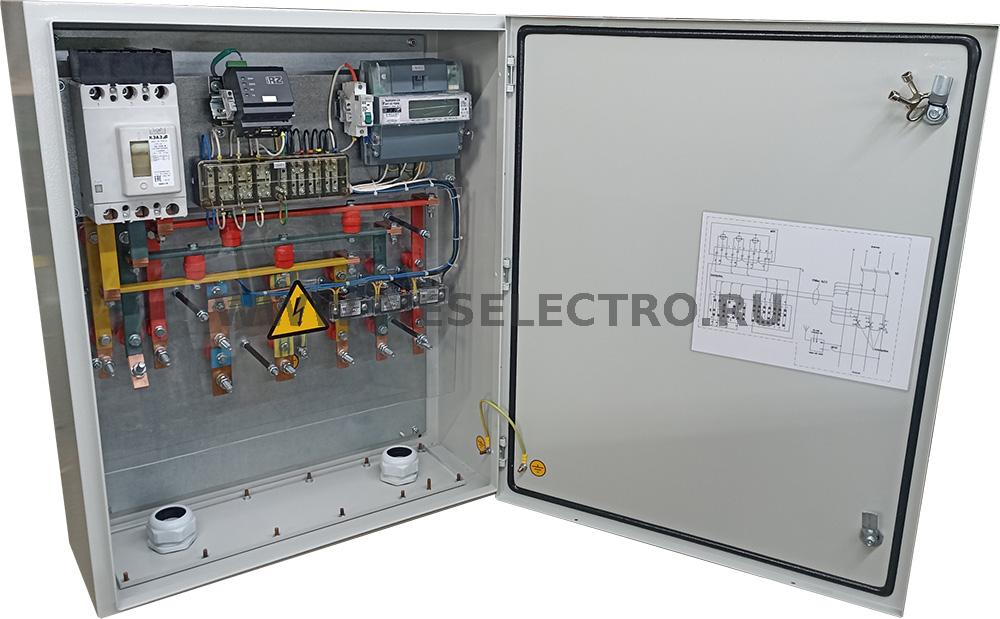

Низковольтное комплектное устройство ШУ шкаф учета электроэнергии предназначен для ввода и распределения электроэнергии переменного трехфазного тока частотой 50Гц.

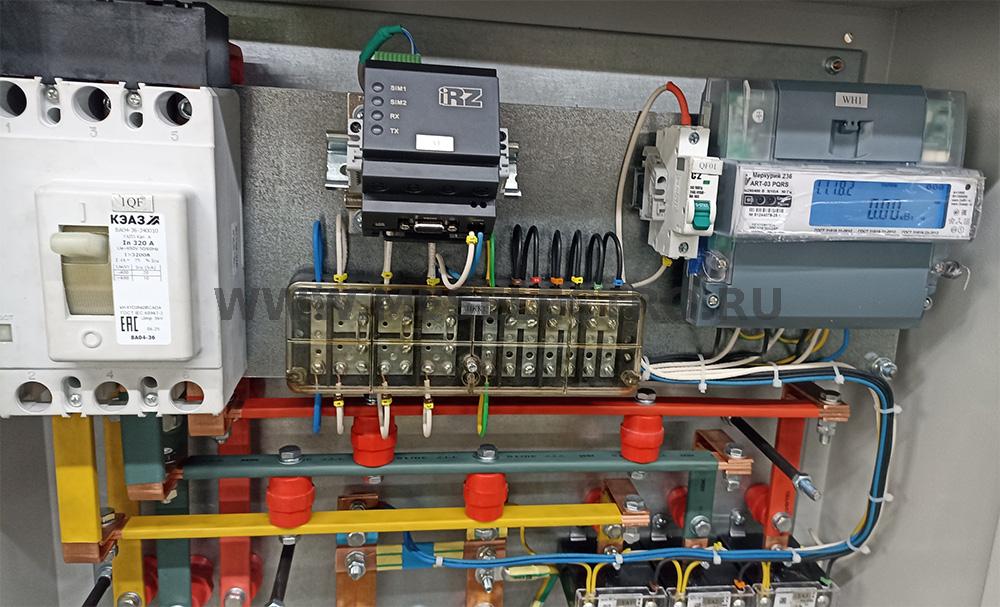

Учёт электроэнергии осуществляется счетчиком электроэнергии Меркурий 236 ART-03 PQRS. Дата выпуска – 06.03.2025 г. Пломба ООО «НПК «Инкотекс» № 05096177. Заводской номер 51244079. Трансформаторы тока 300/5 0,5S зав. № 25301494, 25226707, 25226708. Подключение питающего кабеля производится на шинные отводы из медной шины 2х3х20 вводного автоматического выключателя.
Подключение отходящих кабельных линий производится на шинные отводы.
Категория размещения (по ПУЭ раздел 4) – У3.1. Установка в электротехническом помещении.
Габаритный размер: 800(высота) х 600(ширина) х 300(глубина)
Степень защиты по ГОСТ 14254-2015: IP54
Климатическое исполнение по ГОСТ15150-69: У3.1.
Изготовитель – ООО «МЕС-Электро», Санкт-Петербург, Таллинское шоссе, д. 153, корпус 2, лит.Д, оф. 26.
Изготовлено в соответствии с ТУ 27.12.31-001-43460746-2020 «Устройства комплектные низковольтные ввода, распределения и управления».
Сертификат соответствия на щиты ШУ: EAЭС RU C-RU.HE23.B.00222/21, серия RU № 0276890. Срок действия по 22.12.2026 г.
Другие предложения
ППУ с АВР 380/25-2х4P C25/ 1х3P С16; 1х2Р C2 Панель противопожарных устройств
Щит АВР для КРУЭ RM6 - 6/10/20кВ оборудованных моторными приводами
ЩТЗ Щит тепловой защиты с реле ТР-100 (НОВАТЭК-Электро)
ППУ с АВР 380/25-2х4P C25/ 1х3P С16; 1х2Р C2 Панель противопожарных устройств
ППУ с АВР 380/25-2х4P C25/ 1х3P С16; 1х2Р C2 Панель противопожарных устройств
Низковольтное комплектное устройство ППУ с АВР 380/25-2х4P C25/ 1х3P С16; 1х2Р C2 Панель противопожарных устройств (Далее ППУ) предназначено для:
Ввода, приема и распределения электрической энергии в установках напряжением 380 В трёхфазного переменного тока частотой 50 Гц в сетях с глухозаземленной и изолированной нейтралью, а также для защиты линий при перегрузках и коротких замыканиях.
Реализации алгоритма автоматического включения резерва (АВР). Приоритет – ввод № 1.
Индикации ввода находящегося в работе произодится индикаторными лампами «ВВОД № 1 В РАБОТЕ», «ВВОД № 2 В РАБОТЕ»
Изготовитель – ООО «МЕС-Электро», Санкт-Петербург, Таллинское шоссе, д. 153, корпус 2, лит.Д, оф. 26.
Щит АВР для КРУЭ RM6 - 6/10/20кВ оборудованных моторными приводами
Щит АВР для КРУЭ RM6 - 6/10/20кВ оборудованных моторными приводами
Щит автоматического включения резерва (ЩАВР) предназначен для реализации алгоритма АВР распределительного устройства 6(10)кВ на моноблоках RM6 оборудованных моторными приводами.
Контроль напряжения осуществляется с помощью реле контроля напряжения по вводам № 1,2 по 0,4кВ.
Выбор способа управления – Местное управление /Дистанционное управления осуществляется с помощью ключа расположенного на двери щита.
Щит предназначен для работы в составе системы АСДКУ
Индикация включения ШВН1 и ШВН2 - лампа красного цвета 230VAC
Индикация "АВР выведен по ТУ" – с помощью лампы желтого цвета 230VAC.
Климатическое исполнение – У3.1.
Щит АВР предназначен для установки в трансформаторных или распределительных подстанциях, щитовых помещениях.
Изготовитель – ООО «МЕС-Электро», Санкт-Петербург, Таллинское шоссе, д. 153, корпус 2, лит.Д, оф. 26.
Изготовлено в соответствии с ТУ 27.12.31-001-43460746-2020 «Устройства комплектные низковольтные ввода, распределения и управления».
Сертификат соответствия на НКУ: EAЭС RU C-RU.HE23.B.00222/21, серия RU № 0276890. Срок действия по 22.12.2026 г.
ЩТЗ Щит тепловой защиты с реле ТР-100 (НОВАТЭК-Электро)
ЩТЗ Щит тепловой защиты с реле ТР-100 (НОВАТЭК-Электро)
Низковольтное комплектное устройство ЩТЗ (Щит тепловой защиты) предназначен для:
- Контроля температурного режима трансформатора с литой изоляцией. При опасном повышении температуры трансформатора щит обеспечивает предупредительную сигнализацию, включение обдува и вентиляцию камеры силового трансформатора.
- Щит обеспечивает включение обогрева камеры силового трансформатора.
- Контроль осуществляется температурным реле ТР-100 с 3-мя датчиками температуры установленными в обмотках трансформатора.
- Индикация на двери щита "Тепловая защита введена", "Обдув в работе", "Вытяжная вентиляция в работе", Тепловентиляторы в работы"
Изготовлено в соответствии с ТУ 27.12.31-001-43460746-2020 «Устройства комплектные низковольтные ввода, распределения и управления».
Изготовитель – ООО «МЕС-Электро», Санкт-Петербург, Таллинское шоссе, д. 153, корпус 2, лит.Д, оф. 26.
Сертификат соответствия на ЩТЗ: EAЭС RU C-RU.HE23.B.00222/21, серия RU № 0276890. Срок действия по 22.12.2026 г.
