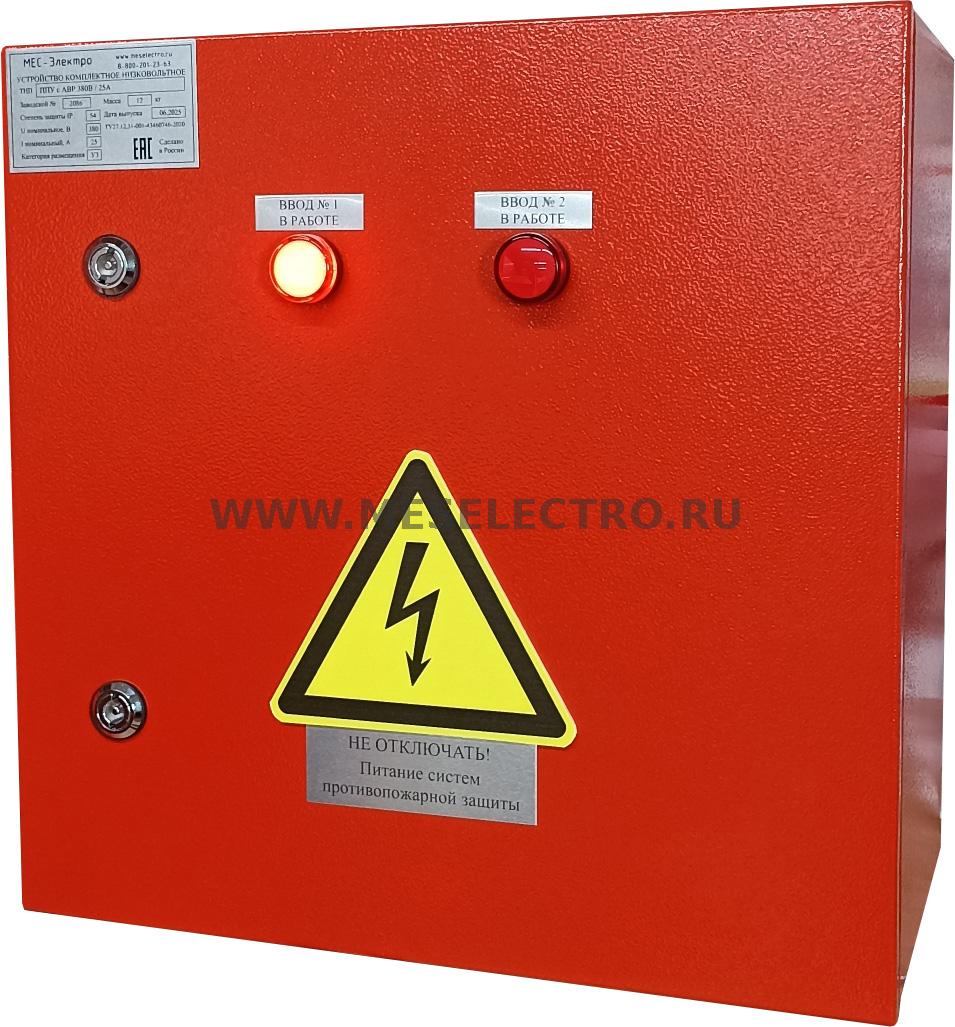

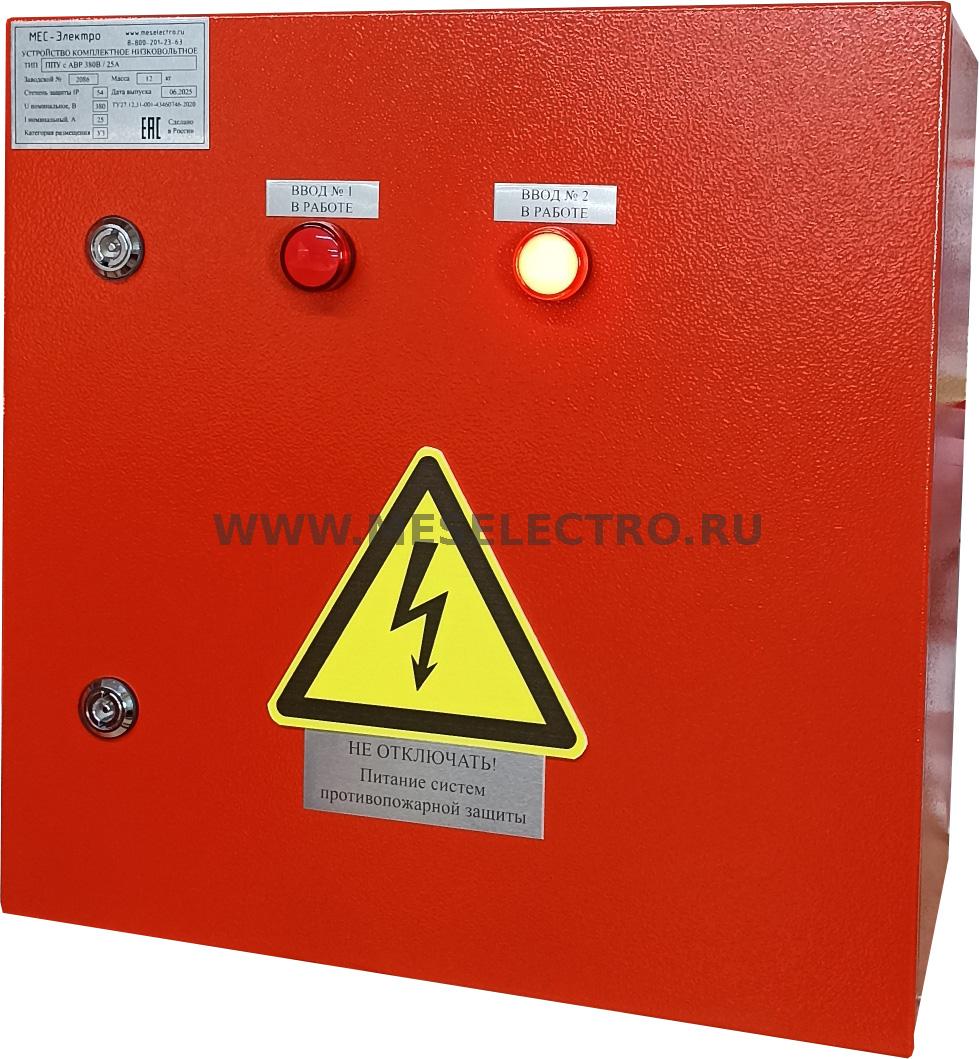

ППУ с АВР 380/25-2х4P C25/ 1х3P С16; 1х2Р C2 Панель противопожарных устройств
ППУ с АВР 380/25-2х4P C25/ 1х3P С16; 1х2Р C2 Панель противопожарных устройств
Низковольтное комплектное устройство ППУ с АВР 380/25-2х4P C25/ 1х3P С16; 1х2Р C2 Панель противопожарных устройств (Далее ППУ) предназначено для:
Ввода, приема и распределения электрической энергии в установках напряжением 380 В трёхфазного переменного тока частотой 50 Гц в сетях с глухозаземленной и изолированной нейтралью, а также для защиты линий при перегрузках и коротких замыканиях.
Реализации алгоритма автоматического включения резерва (АВР). Приоритет – ввод № 1.
Индикации ввода находящегося в работе произодится индикаторными лампами «ВВОД № 1 В РАБОТЕ», «ВВОД № 2 В РАБОТЕ»
Изготовитель – ООО «МЕС-Электро», Санкт-Петербург, Таллинское шоссе, д. 153, корпус 2, лит.Д, оф. 26.
Изготовлено в соответствии с ТУ 27.12.31-001-43460746-2020 «Устройства комплектные низковольтные ввода, распределения и управления».
Сертификат соответствия на панели ППУ: EAЭС RU C-RU.HE23.B.00222/21, серия RU № 0276890. Срок действия по 22.12.2026 г.
Сертификат системы добровольной сертификации пожарной безопасности № РОСС.RU.32623.ОС03.01154. Срок действия по 19.01.2028 г.
Другие предложения
Щит АВР для КРУЭ RM6 - 6/10/20кВ оборудованных моторными приводами
ПЭСПЗ 2х250А/380VAC Панель электроснабжения систем противопожарной защиты (АВР на магнитных контакторах)
ЩТЗ Щит тепловой защиты с реле ТР-100 "Новатэк-Электро"
Щит АВР для КРУЭ RM6 - 6/10/20кВ оборудованных моторными приводами
Щит АВР для КРУЭ RM6 - 6/10/20кВ оборудованных моторными приводами
Щит автоматического включения резерва (ЩАВР) предназначен для реализации алгоритма АВР распределительного устройства 6(10)кВ на моноблоках RM6 оборудованных моторными приводами.
Контроль напряжения осуществляется с помощью реле контроля напряжения по вводам № 1,2 по 0,4кВ.
Выбор способа управления – Местное управление /Дистанционное управления осуществляется с помощью ключа расположенного на двери щита.
Щит предназначен для работы в составе системы АСДКУ
Индикация включения ШВН1 и ШВН2 - лампа красного цвета 230VAC
Индикация "АВР выведен по ТУ" – с помощью лампы желтого цвета 230VAC.
Климатическое исполнение – У3.1.
Щит АВР предназначен для установки в трансформаторных или распределительных подстанциях, щитовых помещениях.
Изготовитель – ООО «МЕС-Электро», Санкт-Петербург, Таллинское шоссе, д. 153, корпус 2, лит.Д, оф. 26.
Изготовлено в соответствии с ТУ 27.12.31-001-43460746-2020 «Устройства комплектные низковольтные ввода, распределения и управления».
Сертификат соответствия на НКУ: EAЭС RU C-RU.HE23.B.00222/21, серия RU № 0276890. Срок действия по 22.12.2026 г.
ПЭСПЗ 2х250А/380VAC Панель электроснабжения систем противопожарной защиты (АВР на магнитных контакторах)
ПЭСПЗ 2х250А/380VAC Панель электроснабжения систем противопожарной защиты (АВР на магнитных контакторах)
Низковольтное комплектное устройство Панель электроснабжения систем противопожарной защиты ПЭСПЗ (2 ввода) предназначено для:
- Ввода, приема и распределения электрической энергии в установках напряжением 380 В трехфазного переменного тока частотой 50 Гц в сетях с глухозаземленной и изолированной нейтралью, а также для защиты линий при перегрузках и коротких замыканиях.
- Реализации алгоритма автоматического включения резерва (АВР). Приоритет – ввод № 1.
- Индикации наличия напряжения на вводе № 1 (2) осуществляется индикаторными лампами зеленого цвета.
- Индикации ввода находящегося в работе лампами красного цвета «Ввод № 1 в работе», «Ввод № 2 в работе».
ЩТЗ Щит тепловой защиты с реле ТР-100 "Новатэк-Электро"
ЩТЗ Щит тепловой защиты с реле ТР-100 "Новатэк-Электро"
Низковольтное комплектное устройство ЩТЗ (Щит тепловой защиты) предназначен для:
Контроля температурного режима трансформатора с литой изоляцией. При опасном повышении температуры трансформатора щит обеспечивает включение подствольных вентиляторов, осевых вентиляторов, обеспечивает предупредительную сигнализацию. При дальнейшем повышении температуры щит обеспечивает замыкание сухих контактов выведенных на клеммник XT3.13-15 для включения независимого расцепителя РУ-0,4кВ/ РУ-10кВ. Пороги температур являются программируемыми и подлежат выставлению во время наладки оборудования. Контроль осуществляется температурным реле ТР-100.
