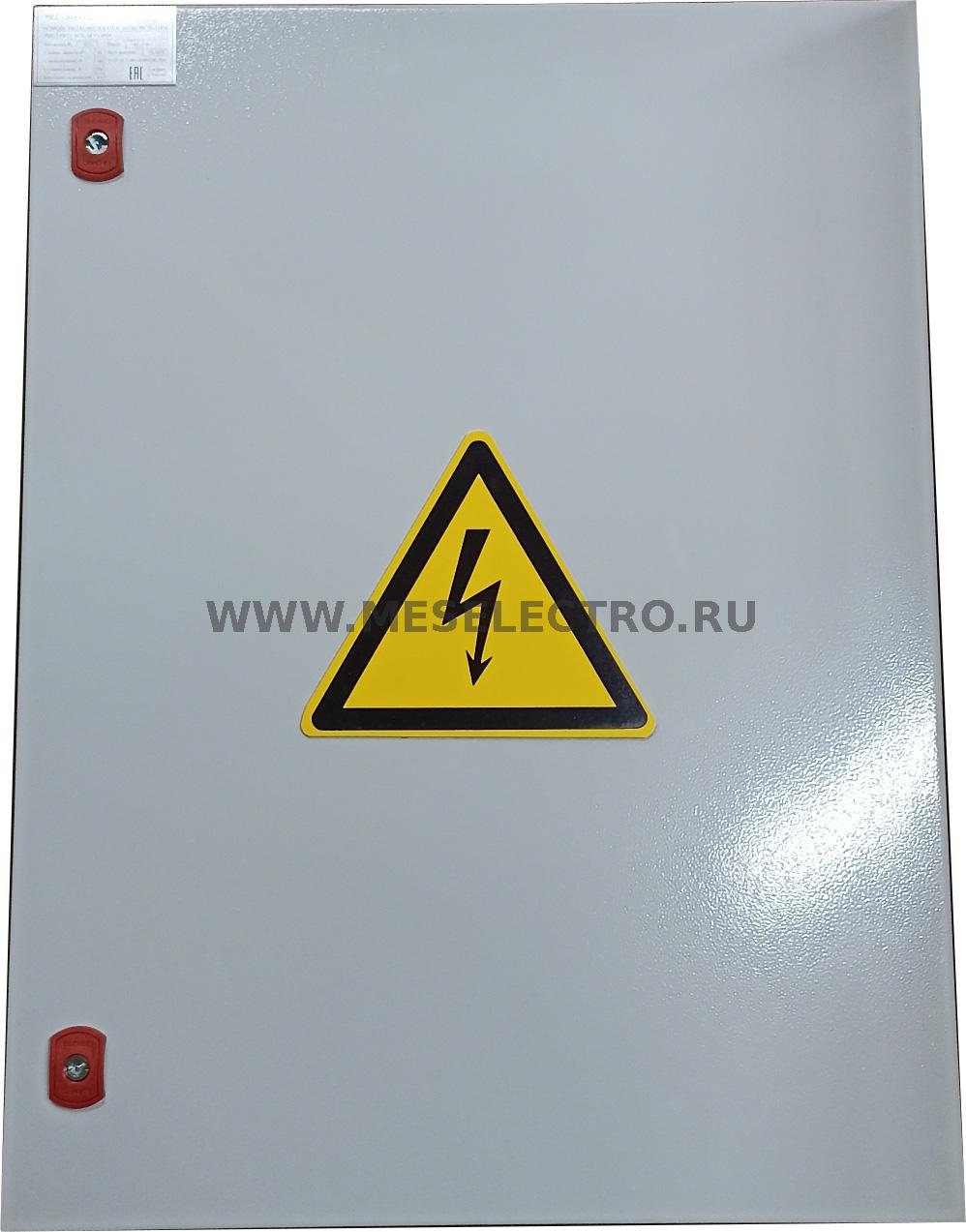

ПР11-3078-250-65У1 Пункт распределительный навесной 250А
ПР11-3078-250-65У1 Пункт распределительный навесной 250А
ПР11-3078-250-65У1 Пункт распределительный навесной 250А предназначен для:
- Ввода, приема и распределения электрической энергии в установках напряжением 400 В трехфазного переменного тока частотой 50 Гц в сетях с глухозаземленной нейтралью, а также для защиты линий при перегрузках и коротких замыканиях.
Габаритные размеры:
Высота: 800 мм.
Ширина: 600 мм.
Глубина: 250 мм.
Климатическое исполнение – У1
Пункт распределительный предназначен для установки на территории строительных площадок, промышленных и гражданских объектах.
Изготовитель – ООО «МЕС-Электро», Санкт-Петербург, Таллинское шоссе, д. 153, корпус 2, лит.Д, оф. 26.
Изготовлено в соответствии с ТУ 27.12.31-001-43460746-2020 «Устройства комплектные низковольтные ввода, распределения и управления».
Сертификат соответствия на распределительные щиты: EAЭС RU C-RU.HE23.B.00222/21, серия RU № 0276890. Срок действия по 22.12.2026 г.

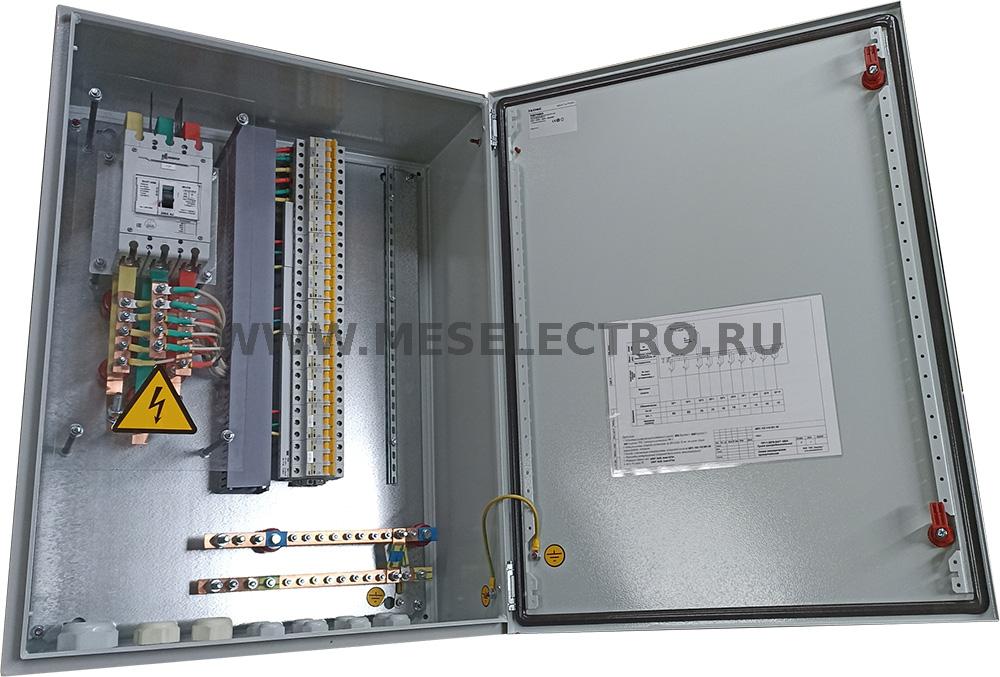

Коммутационный аппарат на вводе: ВА57-35Про Iном=250А
Отходящии линии:
трехполюсные автоматические выключатели ВА47-29 Iном = 63-16А- 10 шт.
Другие предложения
Щит АВР с контроллером ПР102 (ОВЕН)
Панель АВР 2х250А (Ввод 1 - Межсекция - Ввод 2) на программируемом реле ПР102 "ОВЕН"
ЩАВР Щит автоматического включения резерва 2х32А
Щит АВР с контроллером ПР102 (ОВЕН)
Щит автоматического включения резерва (ЩАВР) предназначен для реализации алгоритма АВР распределительного устройства имеющего 2 секции шин с межсекционным выключателем.
АВР реализован на программируемом контроллере ОВЕН ПР102-230.24.16.01.1. с квитированием.
Климатическое исполнение – У3.1.
Щит АВР предназначен для установки в трансформаторных или распределительных подстанциях, щитовых помещениях. Изготовитель – ООО «МЕС-Электро», Санкт-Петербург, Таллинское шоссе, д. 153, корпус 2, лит.Д, оф. 26.
Панель АВР 2х250А (Ввод 1 - Межсекция - Ввод 2) на программируемом реле ПР102 "ОВЕН"
Панель АВР 2х250А (Ввод 1 - Межсекция - Ввод 2) на программируемом реле ПР102 "ОВЕН"
Панель АВР предназначена для:
- Ввода, приема и распределения электрической энергии в установках напряжением 380 В трехфазного переменного тока частотой 50 Гц в сетях с глухозаземленной и изолированной нейтралью, а также для защиты линий при перегрузках и коротких замыканиях.
- Реализации алгоритма автоматического включения резерва (АВР). Приоритет – ввод № 1. В качестве программируемого реле применено программируемое реле на 40 каналов ввода/ вывода с возможностью расширения входов/ выходов ПР102 от компании "ОВЕН"
- Индикации включенного положения выключателей "Ввод 1", "Ввод 2", "Межсекция" осуществляется лампой 230VAC зеленого цвета.
- Индикация аварийного отключения выкючателей "Ввод 1", "Ввод 2", "Межсекция" осуществляется лампой 230VAC красного цвета.
- Контроль напряжения на обоих ввода осуществляется с помощью реле контроля напряжения производства DRF-3-5 (DKC).
- В щите предусмотрено местное управление включением автоматических выключателей "Ввод 1", "Ввод 2", "Межсекция" от кнопок "ВКЛ" и "ОТКЛ" размещенными на двери щита.
- Выбор режима работы осуществляется переключателем 1-2 "Местное управление" / "Автоматическое управление".
- Схемным решением предусморена выдача в систему диспетчеризации данных о наличии напряжения на вводе № 1,2, положения вводных и межсекционного выключателя, аварийного состояния выключателей.
ЩАВР Щит автоматического включения резерва 2х32А
ЩАВР Щит автоматического включения резерва 2х32А
Щит автоматического включения резерва (ЩАВР) предназначен для ввода, приема и распределения электрической энергии в установках напряжением 400 В трехфазного переменного тока частотой 50 Гц в сетях с глухозаземленной нейтралью, а также для защиты линий при перегрузках и коротких замыканиях.
Реализации алгоритма АВР с использованием контакторов.
Контроль напряжения осуществляется с помощью реле контроля напряжения РКН-3-15 по вводам № 1,2.
Индикация наличия напряжения на вводе № 1,2 осуществляется лампами 230VAC зеленого цвета «ВВОД № 1 / 2. Наличие напряжения». Индикация ввода находящегося в работе осуществляется лампами 230VAC красного цвета «ВВОД № 1 / 2. ВКЛЮЧЕНО».
