ПЭСПЗ 2х25/380-АВР Панель питания электрооборудования систем противопожарной защиты с блоком АВР hats9 Iном=25А
ПЭСПЗ 2х25/380-АВР Панель питания электрооборудования систем противопожарной защиты с блоком АВР hats9 Iном=25А

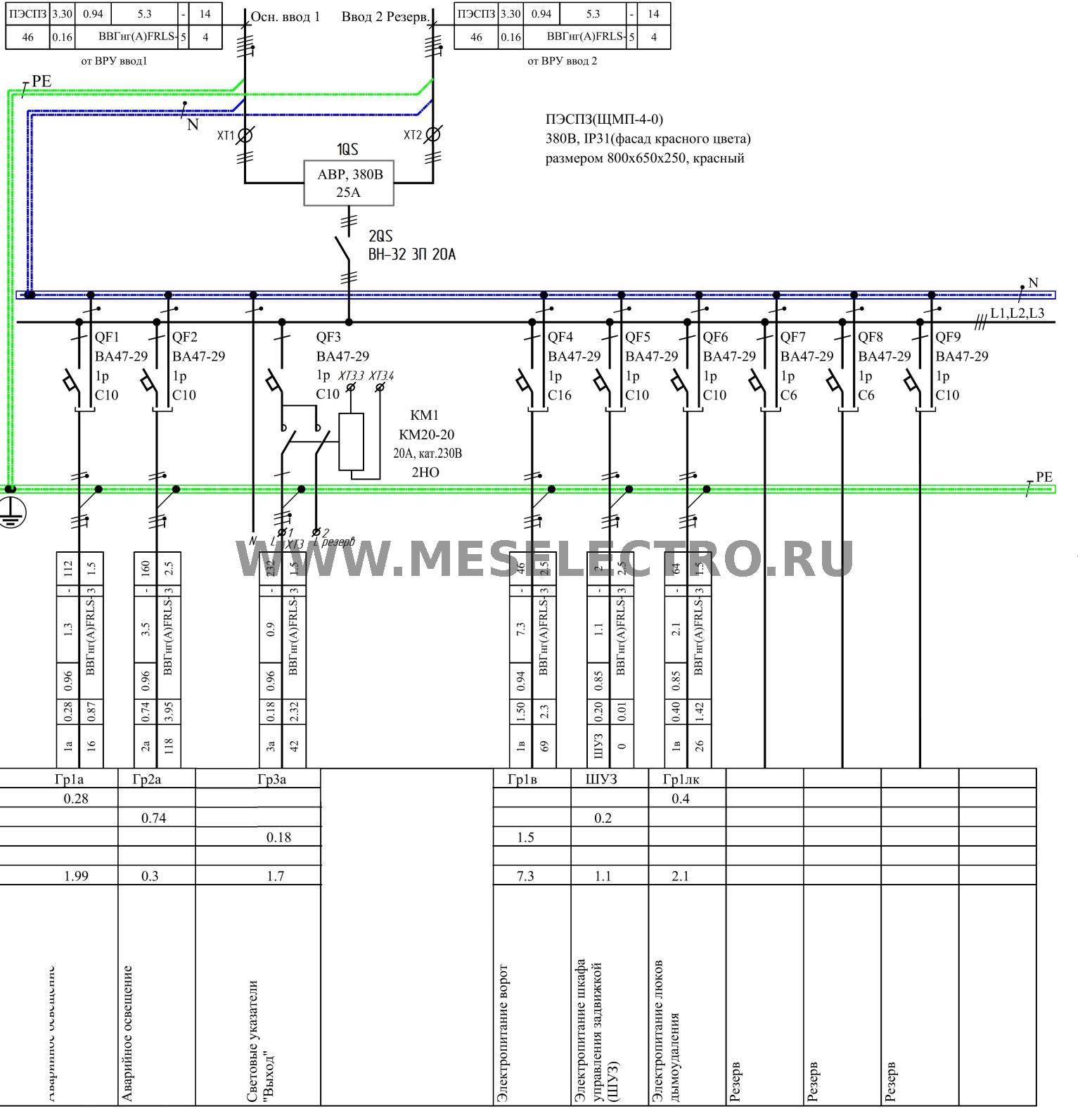

Низковольтное комплектное устройство Панель электроснабжения систем противопожарной защиты ПЭСПЗ с блоком АВР предназначен для:
- Ввода, приема и распределения электрической энергии в установках напряжением 380 В трехфазного переменного тока частотой 50 Гц в сетях с глухозаземленной и изолированной нейтралью, а также для защиты линий при перегрузках и коротких замыканиях.

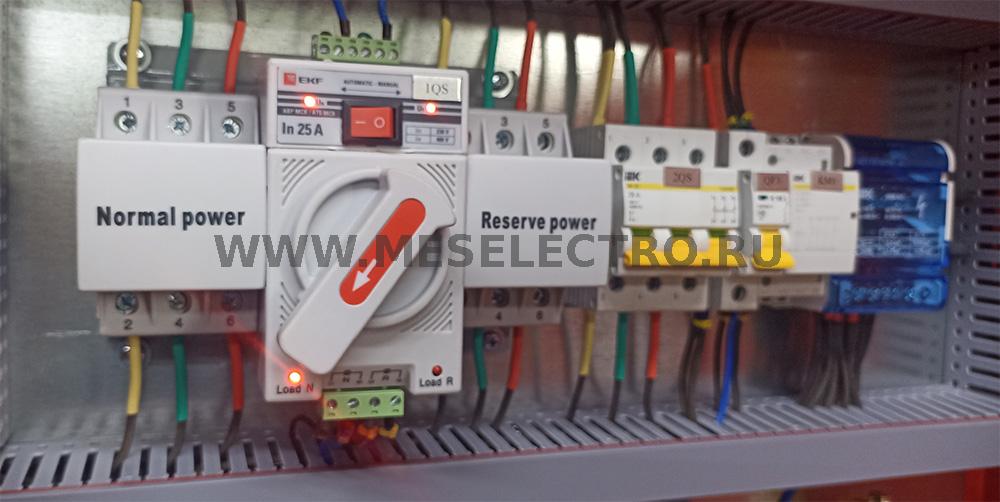

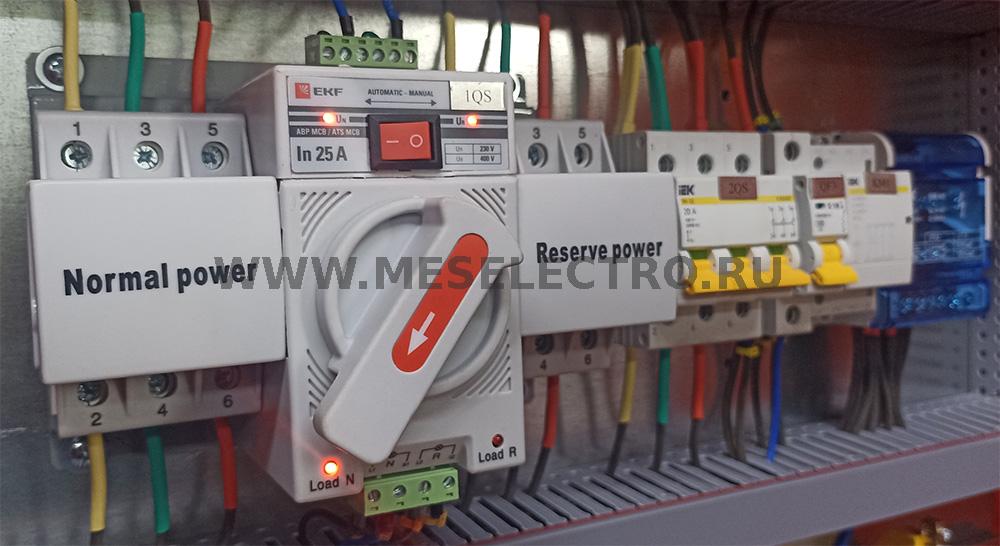

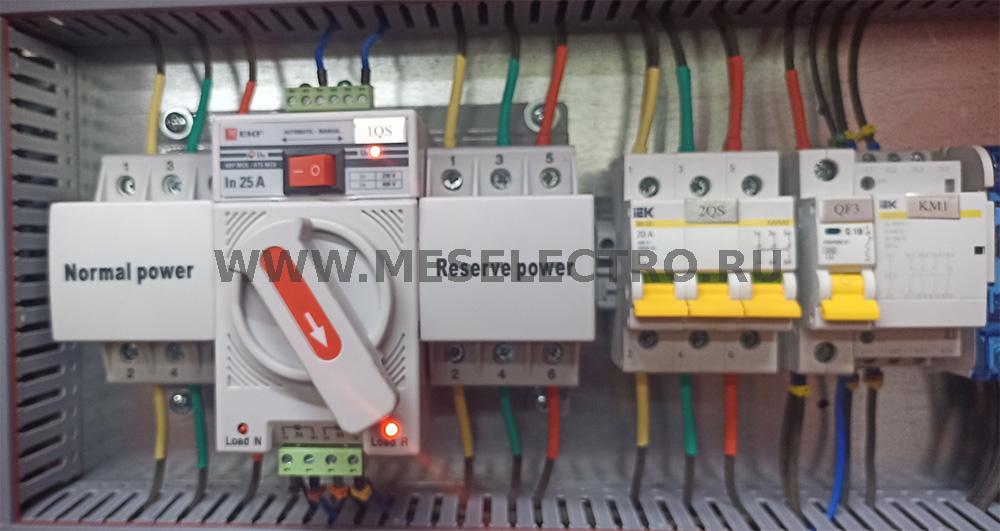

- Переключение между вводами возможно в местном или автоматическом режиме работы (Режим АВР). Выбор режима работы - переключатель AUTOMATIC - MANUAL расположенном на устройстве АВР MCB.
- Реализации алгоритма автоматического включения резерва. Приоритет - ввод № 1.

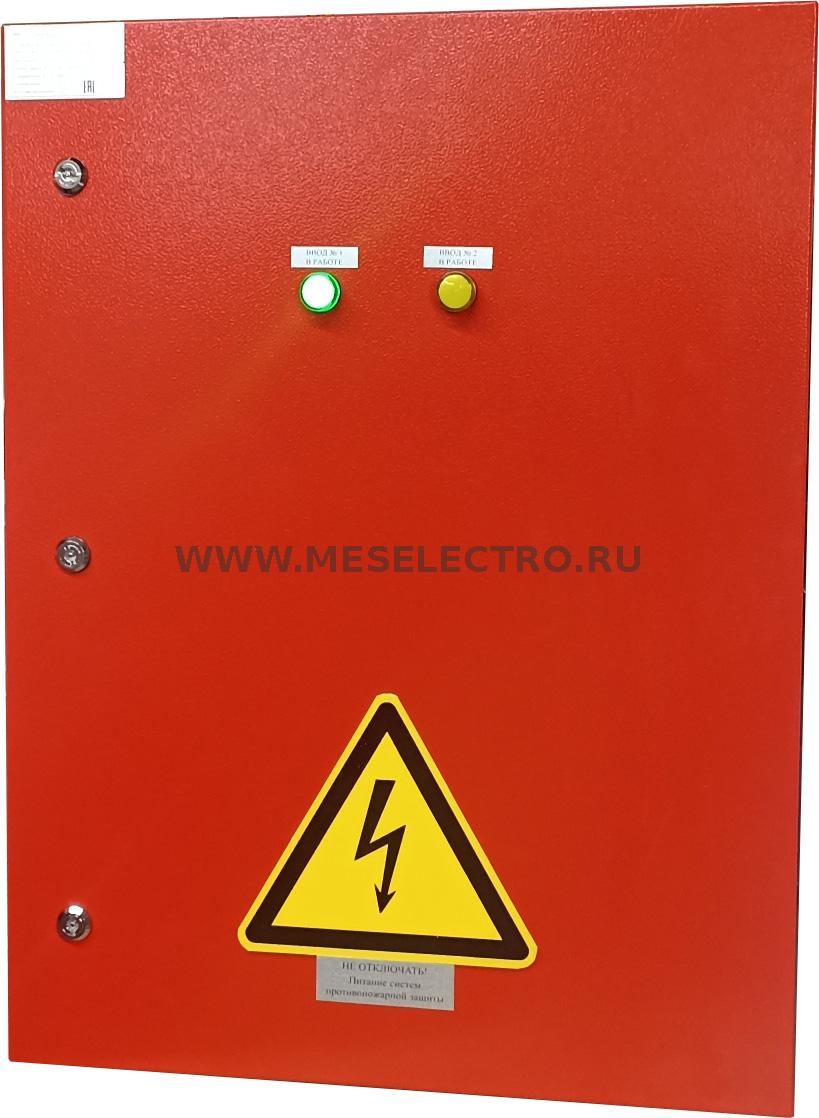

Индикации:
- индикация питания потребителей от ввода № 1 - лампа зелёного цвета «ВВОД № 1 В РАБОТЕ»,

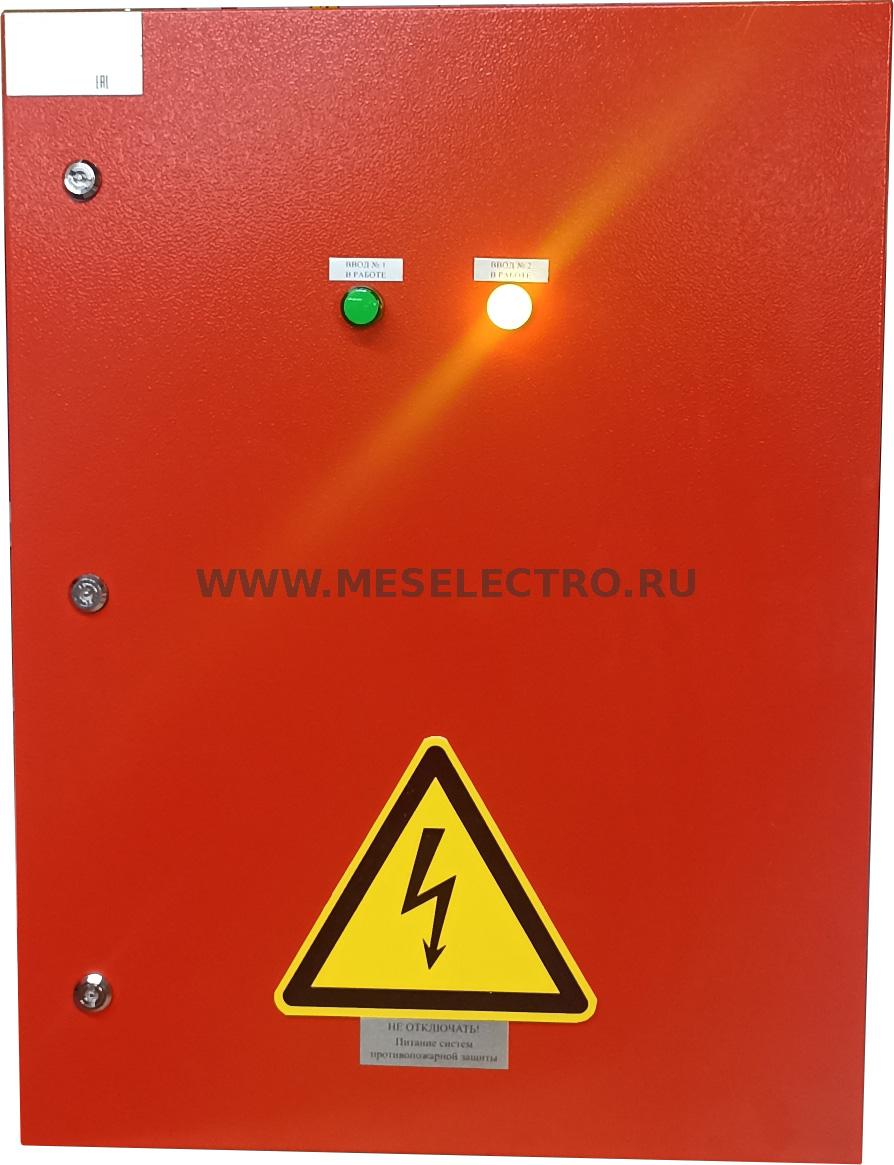

- индикация питания потребителей от ввода № 2 - лампа жёлтого цвета «ВВОД № 2 В РАБОТЕ».
Габаритный размер: 800(высота) х 600(ширина) х 250(глубина)
Изготовитель – ООО «МЕС-Электро», Санкт-Петербург, Таллинское шоссе, д. 153, корпус 2, лит.Д, оф. 26.
Изготовлено в соответствии с ТУ 27.12.31-001-43460746-2020 «Устройства комплектные низковольтные ввода, распределения и управления».
Сертификат соответствия на НКУ: EAЭС RU C-RU.HE23.B.00222/21, серия RU № 0276890. Срок действия по 22.12.2026 г.
Сертификат системы добровольной сертификации пожарной безопасности № РОСС.RU.32623.ОС07.04039. Срок действия по 04.12.2028 г.
