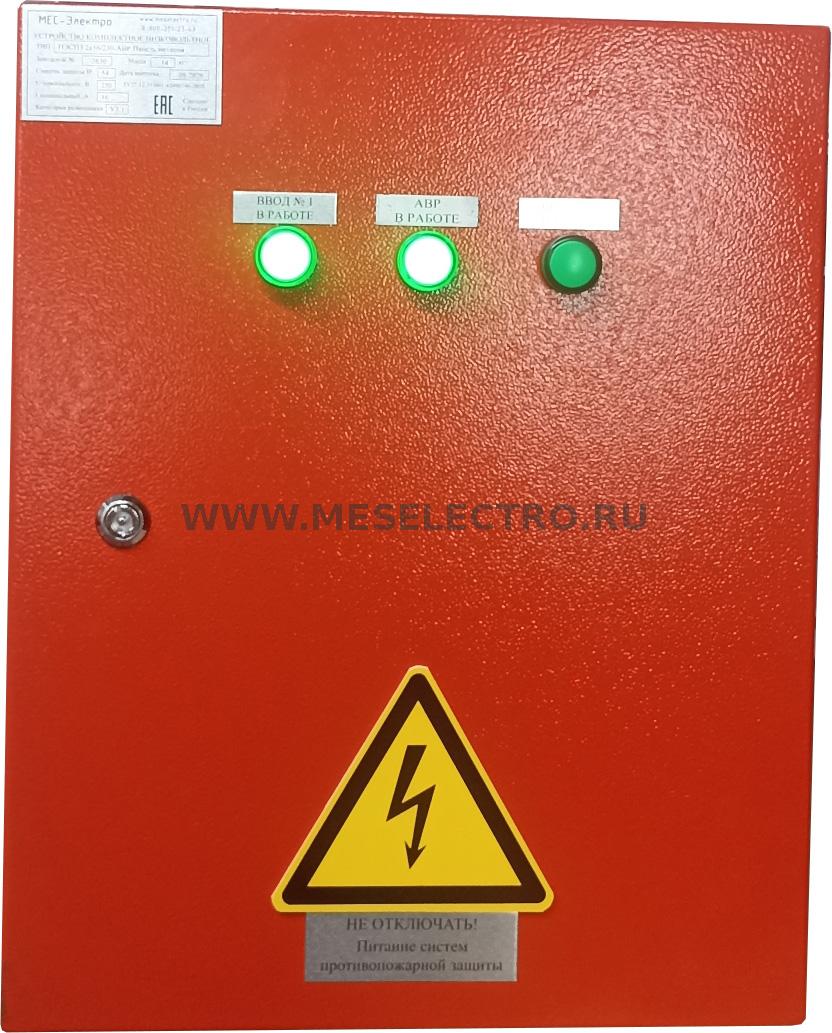

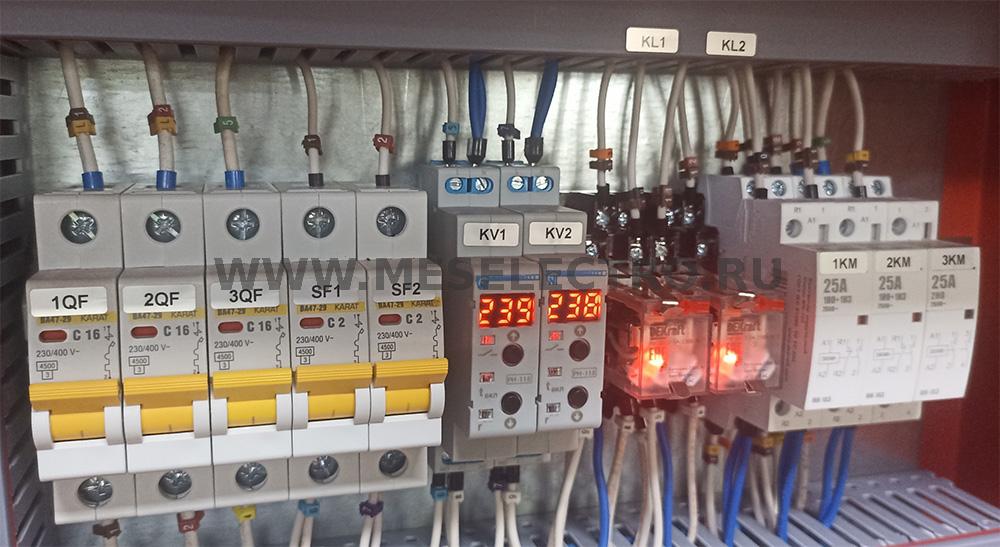

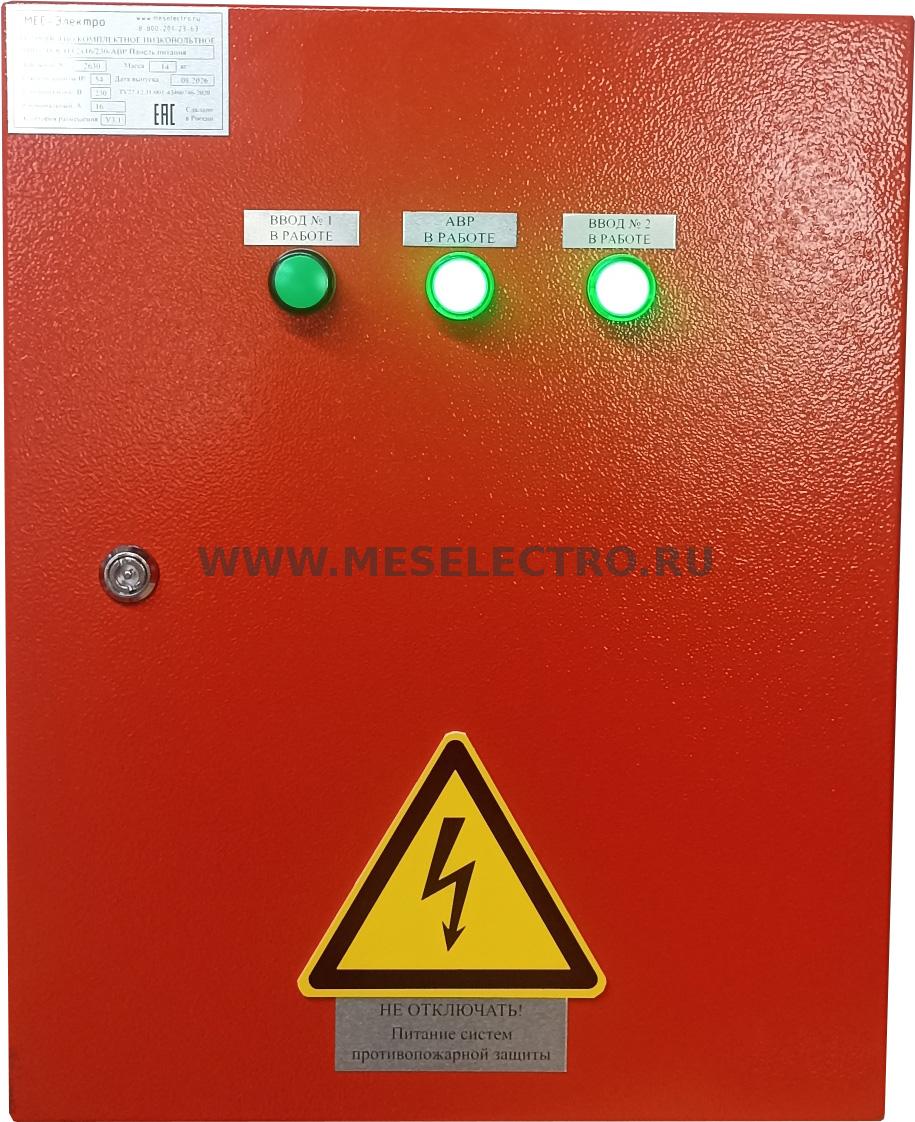

ПЭСПЗ 2х16/230-АВР Панель питания электрооборудования систем противопожарной защиты (Ввод 1 - Межсекция - Ввод 2)

ПЭСПЗ 2х25-АВР Панель питания электрооборудования систем противопожарной защиты  с выбором приоритета ввода

Назначение:

1. Ввод, прием и распределения электрической энергии в установках напряжением 380 В трехфазного переменного тока частотой 50 Гц в сетях с глухозаземленной и изолированной нейтралью, а также для защиты линий при перегрузках и коротких замыканиях.

2. Реализации алгоритма работы:

- в среднем положении переключателя «Отключено» шкаф выведен из работы. Силовые контакторы КМ1 и КМ2 отключены,

- в левом положении переключателя «Сеть 1» в приоритете включения при наличии напряжения на обоих вводах - ввод № 1. При исчезновении / нарушении электроснабжения по вводу № 1 переключение на ввод № 2 осуществляется автоматически с выдержкой времени. При восстановлении электроснабжения по вводу № 1 схема автоматически возвращается в питание от ввода № 1.

- в правом положении переключателя «Сеть 2» в приоритете включения при наличии напряжения на обоих вводах - ввод № 2. При исчезновении / нарушении электроснабжения по вводу № 2 переключение на ввод № 1 осуществляется автоматически с выдержкой времени. При восстановлении электроснабжения по вводу № 2 схема автоматически возвращается в питание от ввода № 2.

3. Индикации:

- индикация включенного положения силового контактора КМ1 и КМ2 - зелеными лампами 230VAC

- индикация отключенного положения силового контактора КМ1 и КМ2 - красными лампами 230VAC

Изготовитель – ООО «МЕС-Электро», Санкт-Петербург, Таллинское шоссе, д. 153, корпус 2, лит.Д, оф. 26.

Изготовлено в соответствии с ТУ 27.12.31-001-43460746-2020 «Устройства комплектные низковольтные ввода, распределения и управления».

Сертификат соответствия на панели противопожарных устройств: EAЭС RU C-RU.HE23.B.00222/21, серия RU № 0276890. Срок действия по 22.12.2026 г.

Сертификат пожарной безопасности на панели ПЭСПЗ № РОСС.RU.32623.ОС07.04039, срок действия по 04.12.2028 г.

Сертификат соответствия ГОСТ Р ИСО 9001-2015 (ISO 9001:2015) № РОСС RU.32457.04РИД0, срок действия по 15.01.2026 г.

ША Шкаф автоматики газовой котельной (GSM-контроллер CCU825)

Шкаф автоматики предназначен для автоматизации внутреннего газоснабжения с помощью универсального GSM-контроллера CCU825 (RADS Electronics)

Материал корпуса - пластик

Климатическое исполнение – У3.1.

ША предназначен для установки в электротехнических помещениях.

Изготовитель – ООО «МЕС-Электро», Санкт-Петербург, Таллинское шоссе, д. 153, корпус 2, лит.Д, оф. 26.

Изготовлено в соответствии с ТУ 27.12.31-001-43460746-2020 «Устройства комплектные низковольтные ввода, распределения и управления».

Сертификат соответствия на шкафы ША: EAЭС RU C-RU.HE23.B.00222/21, серия RU № 0276890. Срок действия по 22.12.2026 г.

ЩТЗ Щит тепловой защиты с блоком ТР-100 "НОВАТЭК-ЭЛЕКТРО" с 6-ю лампами индикации (канальные и вытяжные вентиляторы)

Низковольтное комплектное устройство ЩТЗ Щит тепловой защиты предназначео для:

1. Контроля температурного режима трансформатора с литой изоляцией.
2. При опасном повышении температуры трансформатора щит обеспечивает включение подствольных вентиляторов, осевых вентиляторов, обеспечивает предупредительную сигнализацию.
3. При дальнейшем повышении температуры щит обеспечивает замыкание сухих контактов выведенных на клеммник XT3.13-15 для включения независимого расцепителя РУ-0,4кВ/ РУ-10кВ. Пороги температур являются программируемыми и подлежат выставлению во время наладки оборудования.
4. Контроль осуществляется температурным реле ТР-100.
5. Включение подствольных вентиляторов производится в местном или в автоматическом режиме. Выбор режима работы - Переключатель «ПОДСТВОЛЬНЫЕ ВЕНТИЛЯТОРЫ (МЕСТНОЕ / ОТКЛ / АВТОМАТИЧЕСКОЕ). При переводе переключателя в положение «Местное» производится включение силового контактора линии подствольных вентиляторов. При переводе переключателя в положение «Автоматическое» включение контактор осуществляется от реле К3 (Вентиляция) блока ТР100 (программируемый параметр).
6. Включение вытяжных вентиляторов производится в местном или в автоматическом режиме. Выбор режима работы - Переключатель «ВЫТЯЖНЫЕ ВЕНТИЛЯТОРЫ (МЕСТНОЕ / ОТКЛ / АВТОМАТИЧЕСКОЕ).
7. При переводе переключателя в положение «Местное» производится включение силового контактора линии вытяжных вентиляторов. При переводе переключателя в положение «Автоматическое» включение контактор осуществляется от реле К2 (Тревога)  блока ТР100 (программируемый параметр).

Габаритные размеры: 400(ширина) х 400(высота) х 200(глубина)

Степень защиты по ГОСТ 14254-2015: IP54

Габаритный размер: 1000(высота) х 650(ширина) х 250(глубина)

Климатическое исполнение по ГОСТ15150-69: У3.1.
