ПЭСПЗ-1 2х100/380-АВР Панель питания электрооборудования систем противопожарной защиты
ПЭСПЗ-1 2х100/380-АВР Панель питания электрооборудования систем противопожарной защиты

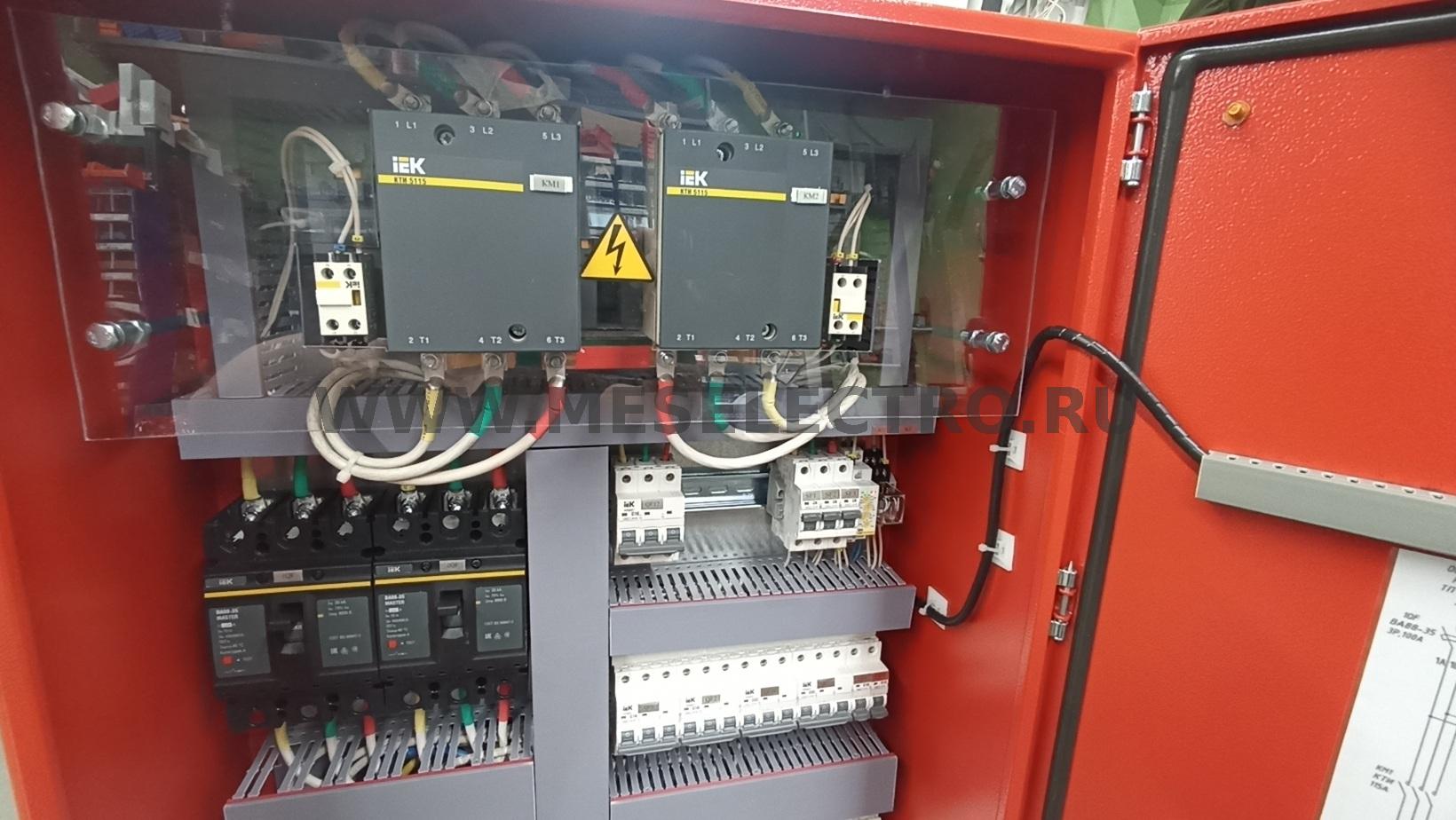

Низковольтное комплектное устройство Панель питания электрооборудования систем противопожарной защиты ПЭСПЗ предназначено для:
Ввода, приема и распределения электрической энергии в установках напряжением 380 В однофазного переменного тока частотой 50 Гц в сетях с глухозаземленной и изолированной нейтралью, а также для защиты линий при перегрузках и коротких замыканиях.
Реализации алгоритма автоматического включения резерва (АВР) с восстановлением питания в случае восстановления электроснабжения по основному вводу. Приоритет – ввод № 1.

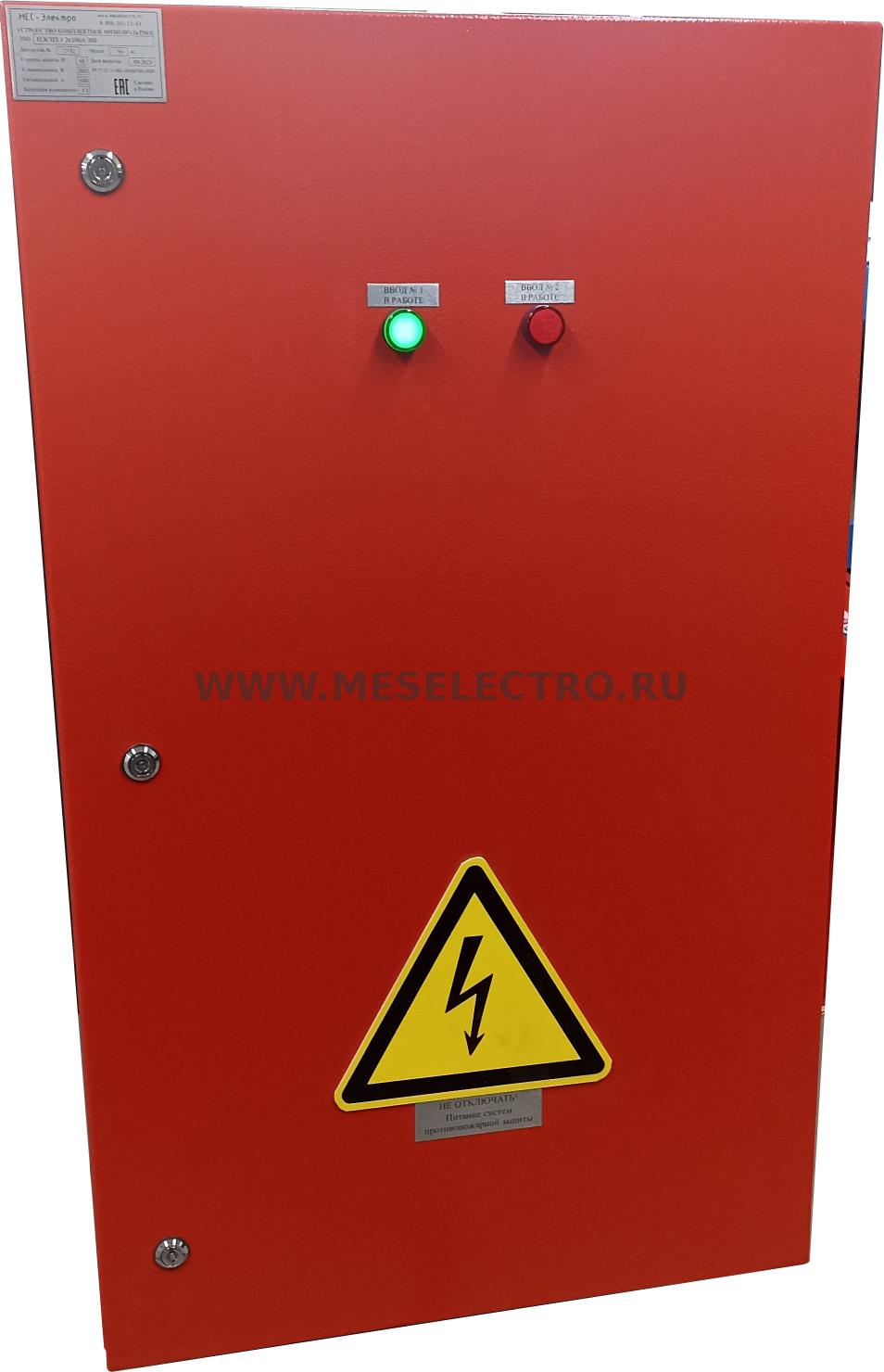

Индикация включенного положения контактора ввода № 1 осуществляется сигнальной лампой зелёного цвета "ВВОД № 1 В РАБОТЕ".
Индикация включенного положения контактора ввода № 2 осуществляется сигнальной лампой красного цвета "ВВОД № 2 В РАБОТЕ".
Степень защиты по ГОСТ 14254-2015: IP54
Габаритный размер: 1000(высота) х 650(ширина) х 250(глубина)
Климатическое исполнение по ГОСТ15150-69: У3.1.
Изготовитель – ООО «МЕС-Электро», Санкт-Петербург, Таллинское шоссе, д. 153, корпус 2, лит.Д, оф. 26.
Изготовлено в соответствии с ТУ 27.12.31-001-43460746-2020 «Устройства комплектные низковольтные ввода, распределения и управления».
Сертификат соответствия на щиты ПЭСПЗ: EAЭС RU C-RU.HE23.B.00222/21, серия RU № 0276890. Срок действия по 22.12.2026 г.
