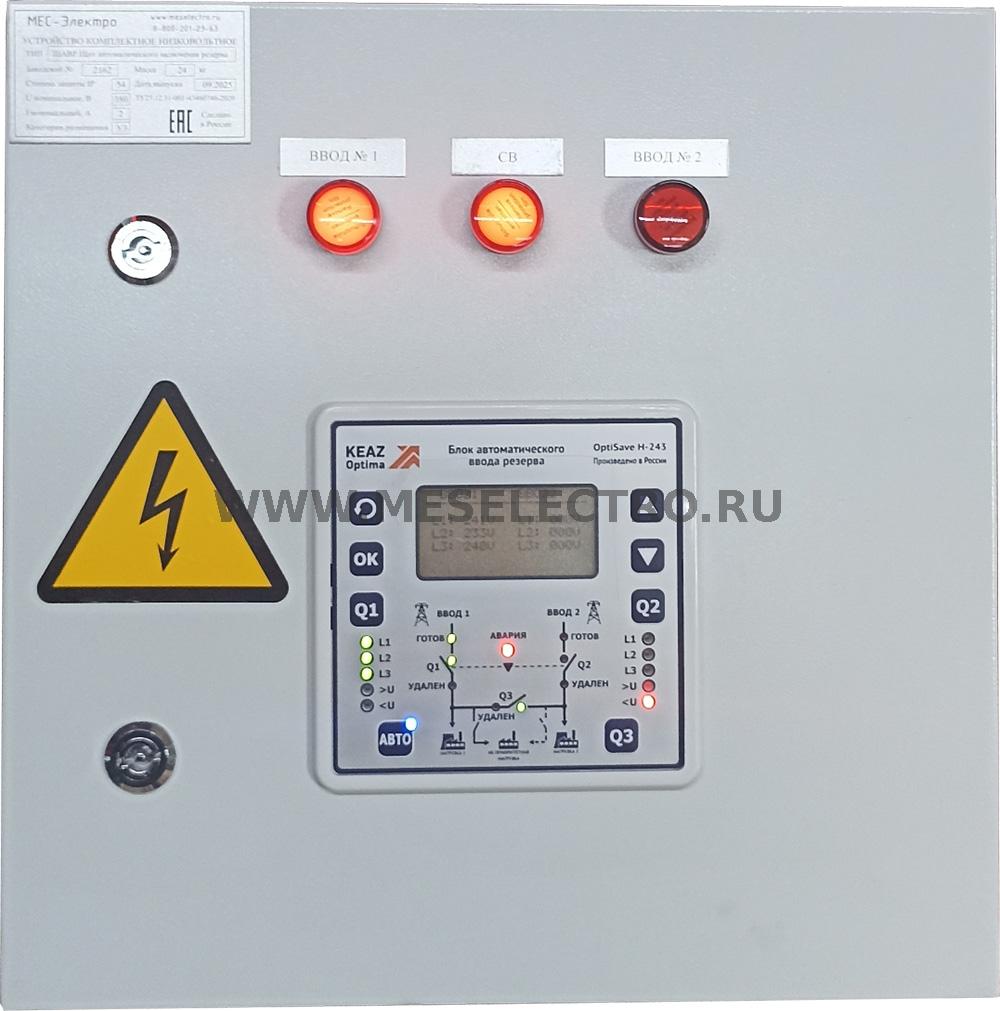

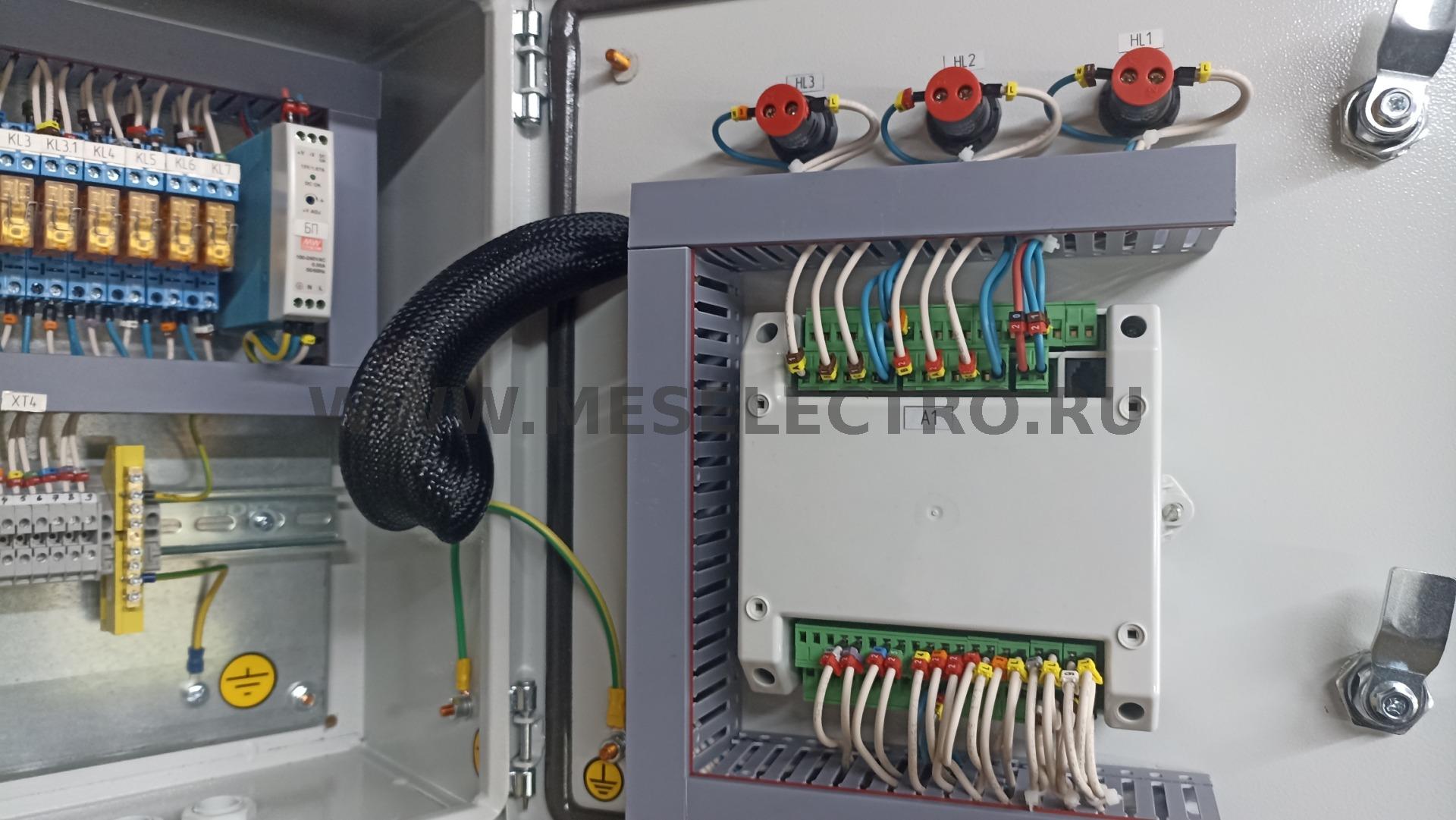

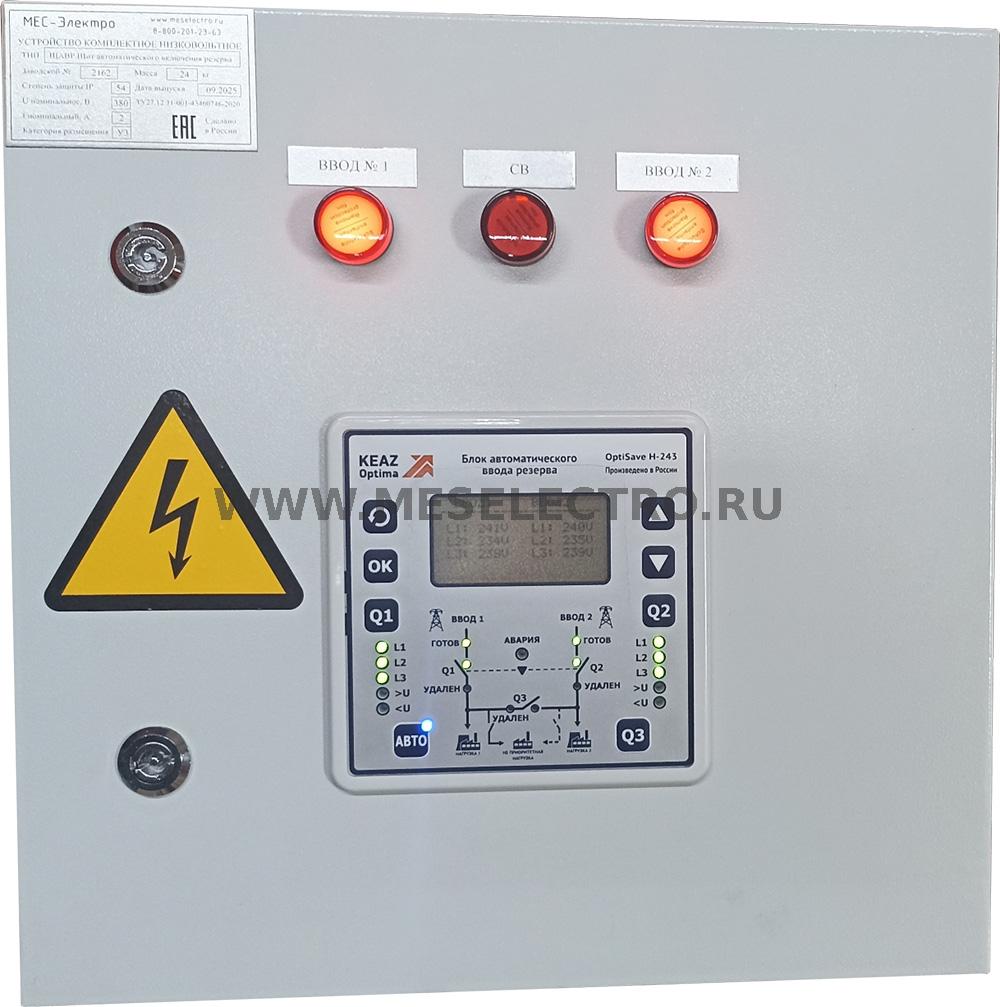

ЩАВР Щит автоматического ввода резерва с блоком OptiSave H-243

ППУ с АВР 380/25-2х4P C25/ 1х3P С16; 1х2Р C2 Панель противопожарных устройств

Низковольтное комплектное устройство ППУ с АВР 380/25-2х4P C25/ 1х3P С16; 1х2Р C2 Панель противопожарных устройств (Далее ППУ) предназначено для:
Ввода, приема и распределения электрической энергии в установках напряжением 380 В трёхфазного переменного тока частотой 50 Гц в сетях с глухозаземленной и изолированной нейтралью, а также для защиты линий при перегрузках и коротких замыканиях.
Реализации алгоритма автоматического включения резерва (АВР). Приоритет – ввод № 1.
Индикации ввода находящегося в работе произодится индикаторными лампами «ВВОД № 1 В РАБОТЕ», «ВВОД № 2 В РАБОТЕ»

Изготовитель – ООО «МЕС-Электро», Санкт-Петербург, Таллинское шоссе, д. 153, корпус 2, лит.Д, оф. 26.

ПЭСПЗ 2х25-АВР Панель питания электрооборудования систем противопожарной защиты  с выбором приоритета ввода

Назначение:

1. Ввод, прием и распределения электрической энергии в установках напряжением 380 В трехфазного переменного тока частотой 50 Гц в сетях с глухозаземленной и изолированной нейтралью, а также для защиты линий при перегрузках и коротких замыканиях.

2. Реализации алгоритма работы:

- в среднем положении переключателя «Отключено» шкаф выведен из работы. Силовые контакторы КМ1 и КМ2 отключены,

- в левом положении переключателя «Сеть 1» в приоритете включения при наличии напряжения на обоих вводах - ввод № 1. При исчезновении / нарушении электроснабжения по вводу № 1 переключение на ввод № 2 осуществляется автоматически с выдержкой времени. При восстановлении электроснабжения по вводу № 1 схема автоматически возвращается в питание от ввода № 1.

- в правом положении переключателя «Сеть 2» в приоритете включения при наличии напряжения на обоих вводах - ввод № 2. При исчезновении / нарушении электроснабжения по вводу № 2 переключение на ввод № 1 осуществляется автоматически с выдержкой времени. При восстановлении электроснабжения по вводу № 2 схема автоматически возвращается в питание от ввода № 2.

3. Индикации:

- индикация включенного положения силового контактора КМ1 и КМ2 - зелеными лампами 230VAC

- индикация отключенного положения силового контактора КМ1 и КМ2 - красными лампами 230VAC

Изготовитель – ООО «МЕС-Электро», Санкт-Петербург, Таллинское шоссе, д. 153, корпус 2, лит.Д, оф. 26.

Изготовлено в соответствии с ТУ 27.12.31-001-43460746-2020 «Устройства комплектные низковольтные ввода, распределения и управления».

Сертификат соответствия на панели противопожарных устройств: EAЭС RU C-RU.HE23.B.00222/21, серия RU № 0276890. Срок действия по 22.12.2026 г.

Сертификат пожарной безопасности на панели ПЭСПЗ № РОСС.RU.32623.ОС07.04039, срок действия по 04.12.2028 г.

Сертификат соответствия ГОСТ Р ИСО 9001-2015 (ISO 9001:2015) № РОСС RU.32457.04РИД0, срок действия по 15.01.2026 г.

ЩТЗ Щит тепловой защиты с реле ТР-100 (НОВАТЭК-Электро)

Низковольтное комплектное устройство ЩТЗ (Щит тепловой защиты) предназначен для:

• Контроля температурного режима трансформатора с литой изоляцией. При опасном повышении температуры трансформатора щит обеспечивает предупредительную сигнализацию, включение обдува и вентиляцию камеры силового трансформатора.
• Щит обеспечивает включение обогрева камеры силового трансформатора.
• Контроль осуществляется температурным реле ТР-100 с 3-мя датчиками температуры установленными в обмотках трансформатора.
• Индикация на двери щита "Тепловая защита введена", "Обдув в работе", "Вытяжная вентиляция в работе", Тепловентиляторы в работы"

Изготовлено в соответствии с ТУ 27.12.31-001-43460746-2020 «Устройства комплектные низковольтные ввода, распределения и управления».

Изготовитель – ООО «МЕС-Электро», Санкт-Петербург, Таллинское шоссе, д. 153, корпус 2, лит.Д, оф. 26.

Сертификат соответствия на ЩТЗ: EAЭС RU C-RU.HE23.B.00222/21, серия RU № 0276890. Срок действия по 22.12.2026 г.
