Произведена сборка панели ПЭСПЗ 2х25/230-АВР с переключателем ввода/вывода АВР
Произведена сборка панели ПЭСПЗ 2х25/230-АВР с переключателем ввода/вывода АВР
Низковольтное комплектное устройство ПЭСПЗ 2х25/230-АВР предназначено для:
Ввода, приема и распределения электрической энергии в установках напряжением 230 В однофазного переменного тока частотой 50 Гц в сетях с глухозаземленной и изолированной нейтралью, а также для защиты линий при перегрузках и коротких замыканиях.
Реализации алгоритма автоматического включения резерва (АВР). Приоритет – ввод № 1.
Индикация ввода находящего в работе сигнальными лампами зелёного цвета. "ВВОД № 1 В РАБОТЕ" и "ВВОД № 2 В РАБОТЕ»

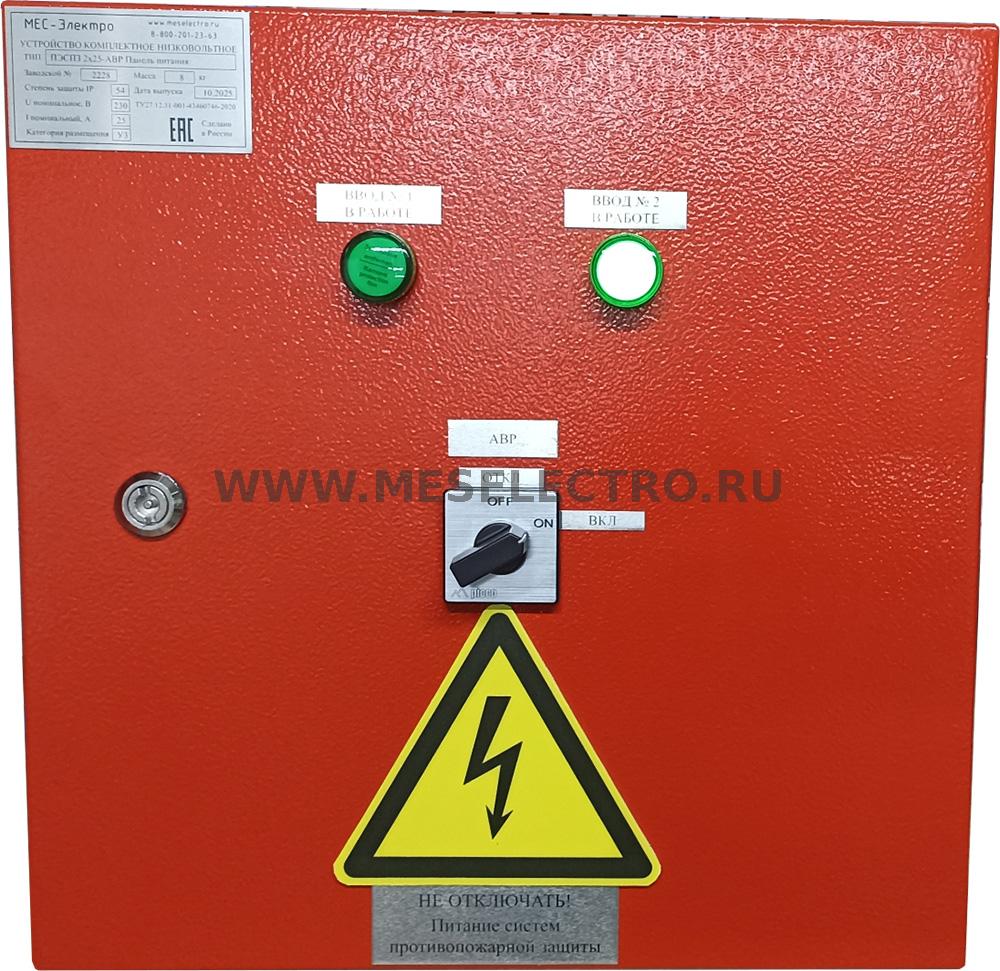

Ввод / Вывод АВР производится переключателем «АВР ОТКЛ / АВР ВКЛ» расположенным на двери щита. В положении АВР ОТКЛ работа АВР заблокирована.
Перечень входящих комплектующих:
| № п/п | Наименование, краткая характеристика | Кол-во | Ед. изм. |
| 1 | Корпус: Корпус сварной навесной габ. Размер 400 (высота) х 300 (ширина) х 200 (глубина), IP54. Сальники в комплекте. Цвет двери- RAL3020 (красный). Маркеровка - металлографика. Шильд "НЕ ОТКЛЮЧАТЬ! Питание систем противопожарной защиты" - 1 шт. | 1 | компл. |
| 2 | Подключение вводных и отходящих кабельных линий - на клеммы проходные 2,5 мм.2 (L, N, PE) | 2 | компл. |
| 3 | Ввод: Автоматический выключатель модульный однополюсный 20А ВА47-125 Iном=20А, Icu=15kA | 2 | шт. |
| 4 | Блок АВР в составе держателя предохранителей 2А (FU1, FU2), реле контроля напряжения РН-118 однофазное модульное - 1 шт., Контактор магнитный 25А с взаимной блокировокой включения - 2 шт. | 1 | шт. |
| 5 | ОЛ № 1,2,3,4,5. Автоматический выключатель модульный однополюсный 10А ВА47-125 Iном=20А, Icu=15kA | 5 | шт. |
| 6 | Лампа зелёная 230 VAC «ВВОД № 1 В РАБОТЕ" | 1 | шт. |
| 7 | Лампа зелёная 230 VAC "ВВОД № 2 В РАБОТЕ" | 1 | шт. |
| 8 | Комплект расходных материалов | 1 | компл. |
Степень защиты по ГОСТ 14254-2015: IP54
Климатическое исполнение по ГОСТ15150-69: У3.1.
Изготовитель – ООО «МЕС-Электро», Санкт-Петербург, Таллинское шоссе, д. 153, корпус 2, лит.Д, оф. 26.
Изготовлено в соответствии с ТУ 27.12.31-001-43460746-2020 «Устройства комплектные низковольтные ввода, распределения и управления».
Сертификат соответствия на щиты ПЭСПЗ: EAЭС RU C-RU.HE23.B.00222/21, серия RU № 0276890. Срок действия по 22.12.2026 г.
