Произведена сборка шкаф управления для КНС с 3-мя насосными агрегатами 95кВт.
Произведена сборка шкаф управления для КНС с 3-мя насосными агрегатами 95кВт.
Шкаф управления КНС (далее ШУ) предназначен для приёма и распределения электроэнергии трехфазного переменного тока, управлением тремя насосными агрегатами с Iном=170А.
Вводная панель ШУ оборудована схемой АВР для реализации алгоритма беспребойного питания панели управления.
ШУ оборудован приборами индикации наличия напряжения на вводе № 1 / 2, включенного состояния вводных выключателей, аварийного состояния вводных выключателей, включенного состояния устройств плавного пуска № 1 – 3, аварийного состояния насосных агрегатов № 1-3.
Выбор режима работы «Ручное / Автоматическое» производится переключателем расположенным на двери панели управления..

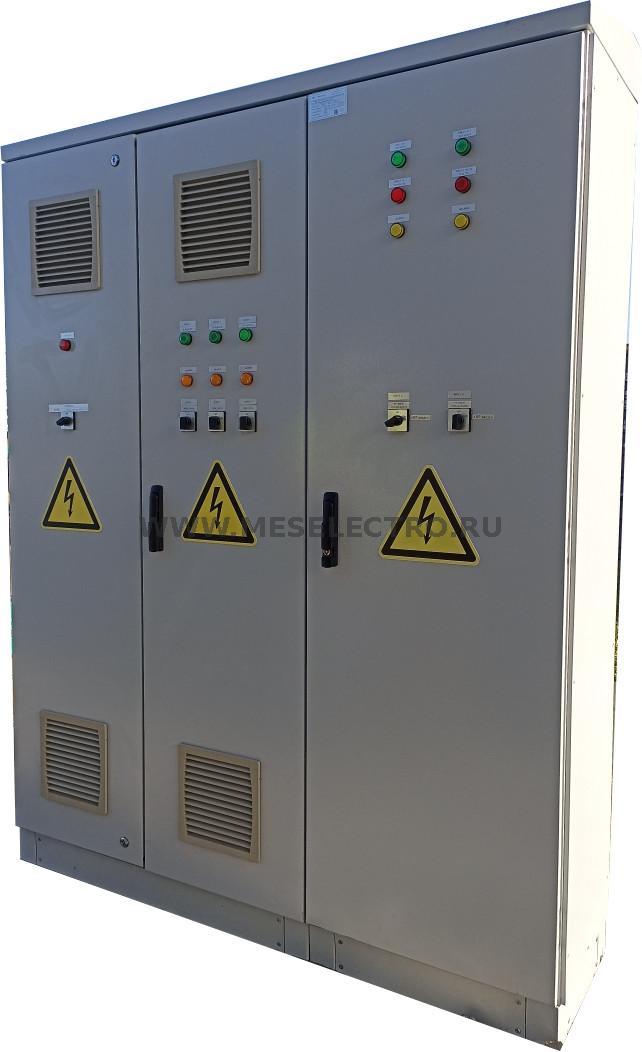

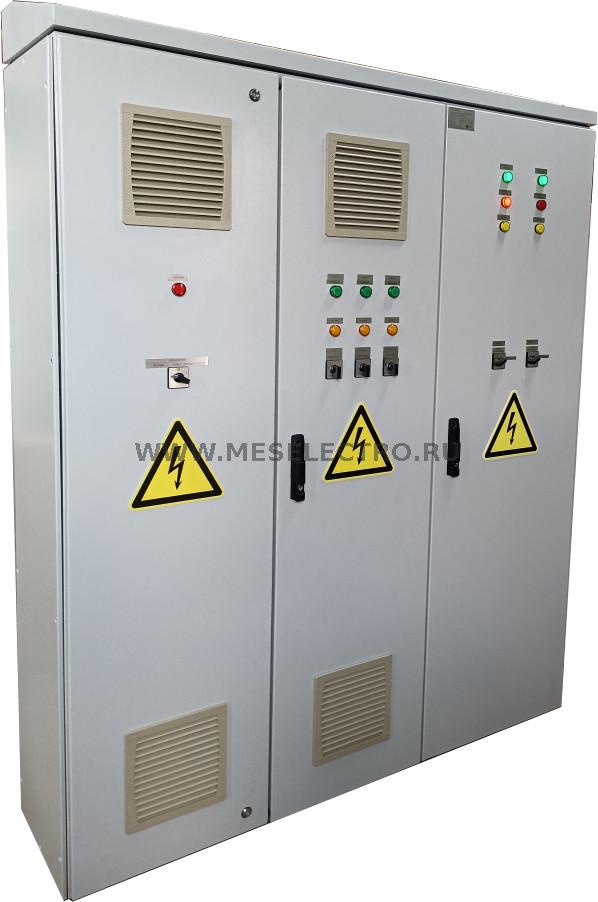

Органы управления и индикации расположены на двери щита.
ШУ предназначен для установки в непосредственной близости от КНС.
Изготовитель – ООО «МЕС-Электро», Санкт-Петербург, Таллинское шоссе, д. 153, корпус 2, лит.Д, оф. 26.
Изготовлено в соответствии с ТУ 27.12.31-001-43460746-2020 «Устройства комплектные низковольтные ввода, распределения и управления».
Сертификат соответствия на НКУ: EAЭС RU C-RU.HE23.B.00222/21, серия RU № 0276890. Срок действия по 22.12.2026 г.
Сертификат системы добровольной сертификации пожарной безопасности № РОСС.RU.32623.ОС07.04039. Срок действия по 04.12.2028 г.
- Основные технические характеристики:
|
Наименование параметров |
Показатель параметров |
|
Номинальное напряжение, В |
400 |
|
Номинальный ток, А |
630 |
|
Степень защиты по ГОСТ 14254-96 |
IP54 |
|
Климатическое исполнение по ГОСТ 15150-69 |
УХЛ1 |
|
Габариты (высота, длина, глубина), мм. |
|
|
Высота (в сборе на цоколе 100 мм.) |
2000 |
|
Ширина |
1600 |
|
Глубина |
400 |
|
Масса, кг., не более |
540 |
2. Комплектность:
|
Наименование |
Кол-во |
|
ШУ Шкаф управления КНС |
1 шт. |
|
ШУ Паспорт и Руководство по эксплуатации |
1 шт. |
|
Схема принципиальная |
1 шт. |
|
Комплект сертификатов и паспортов на входящие комплектующие |
1 компл. |
|
|||
|

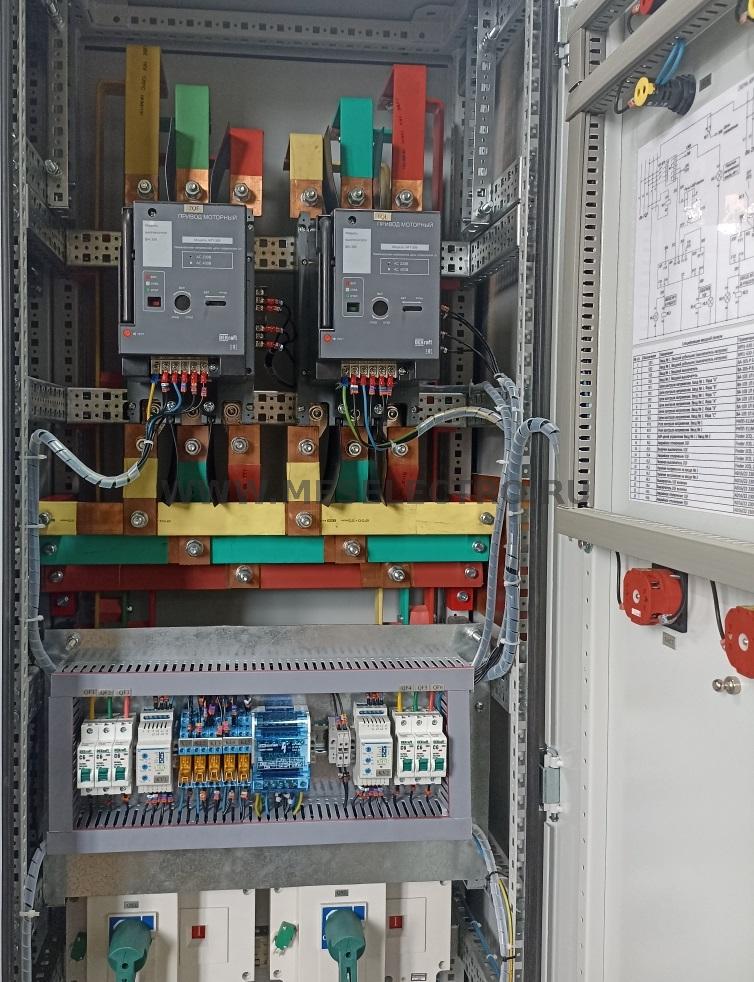

№ п/п |
Обозначение |
Назначение |
Примечание |
|
1 |
QS1 |
Ввод № 1. Вводной рубильник (выключатель нагрузки) |
ВР01-630-3Р |
|
2 |
QS2 |
Ввод № 2. Вводной рубильник (выключатель нагрузки) |
ВР01-630-3Р |
|
3 |
1QF |
Ввод № 1. Вводной выключатель |
ВА-305-Р 630А |
|
4 |
2QF |
Ввод № 2. Вводной выключатель |
ВА-305-Р 630А |
|
5 |
SF1 |
Цепи контроля напряжения. Ввод № 1. Фаза "А" |
ВА-103 1П 6А |
|
6 |
SF2 |
Цепи контроля напряжения. Ввод № 1. Фаза "В" |
ВА-103 1П 6А |
|
7 |
SF3 |
Цепи контроля напряжения. Ввод № 1. Фаза "С" |
ВА-103 1П 6А |
|
8 |
SF4 |
Цепи контроля напряжения. Ввод № 2. Фаза "А" |
ВА-103 1П 6А |
|
9 |
SF5 |
Цепи контроля напряжения. Ввод № 2. Фаза "В" |
ВА-103 1П 6А |
|
10 |
SF6 |
Цепи контроля напряжения. Ввод № 2. Фаза "С" |
ВА-103 1П 6А |
|
11 |
KV1 |
Реле контроля напряжения. Ввод № 1 |
РНПП-311М |
|
12 |
KV2 |
Реле контроля напряжения. Ввод № 2 |
РНПП-311М |
|
13 |
KL1 |
АВР цепей управления Ввод № 1 / Ввод № 2 |
Finder 2CО, 230VAC |
|
14 |
KL2 |
Аварийное отключение 2QF |
Finder 2CО, 230VAC |
|
15 |
KL3 |
Включен выключатель 1QF |
Finder 2CО, 230VAC |
|
16 |
KL4 |
Аварийное отключение 1QF |
Finder 2CО, 230VAC |
|
17 |
KL5 |
Включен выключатель 2QF |
Finder 2CО, 230VAC |
|
18 |
HL1 |
Наличие напряжения на вводе № 1 |
AD16/22 230VAC. Зеленый цвет |
|
19 |
HL2 |
Наличие напряжения на вводе № 2 |
AD16/22 230VAC. Зеленый цвет |
|
20 |
HL3 |
Выключатель 1QF включен |
AD16/22 230VAC. Красный цвет |
|
21 |
HL4 |
Выключатель 2QF включен |
AD16/22 230VAC. Красный цвет |
|
22 |
HL5 |
Аварийное отключение 1QF |
AD16/22 230VAC. Жёлтый цвет |
|
23 |
HL6 |
Аварийное отключение 2QF |
AD16/22 230VAC. Жёлтый цвет |
|
|||
|
№ п/п |
Обозначение |
Назначение |
Примечание |
|

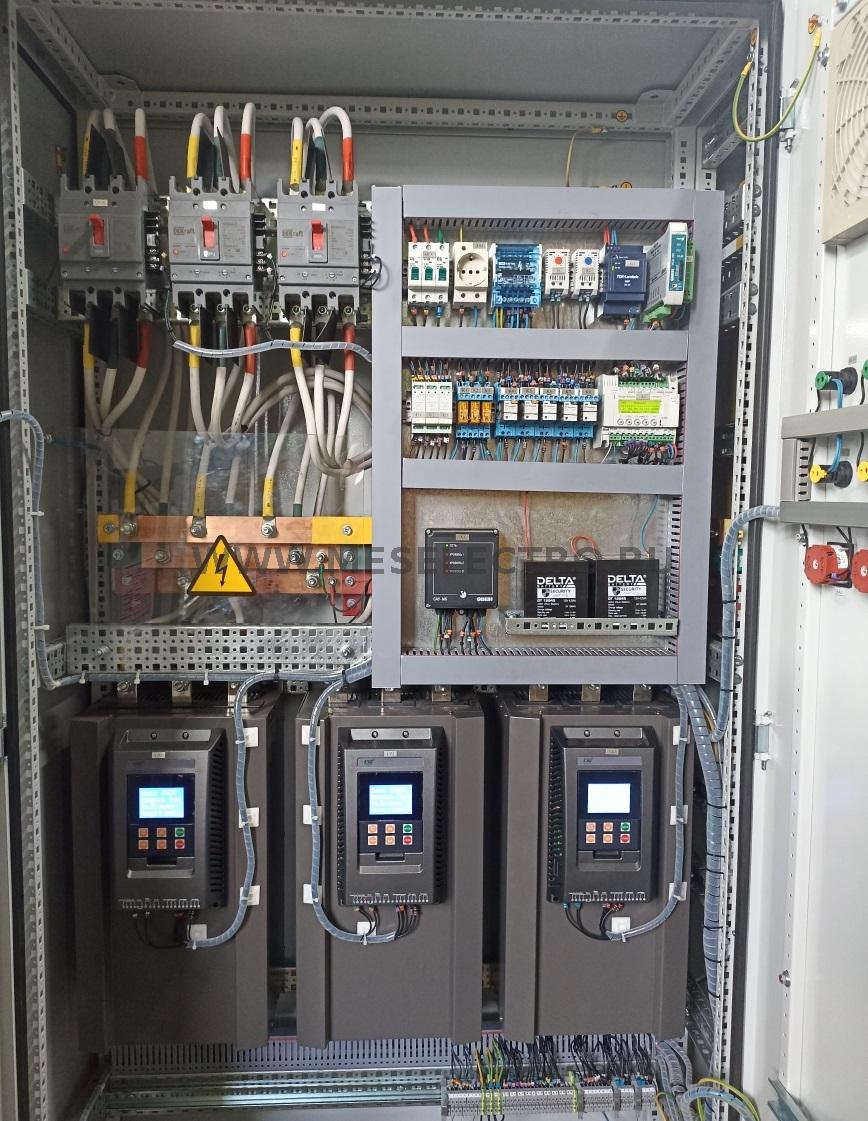

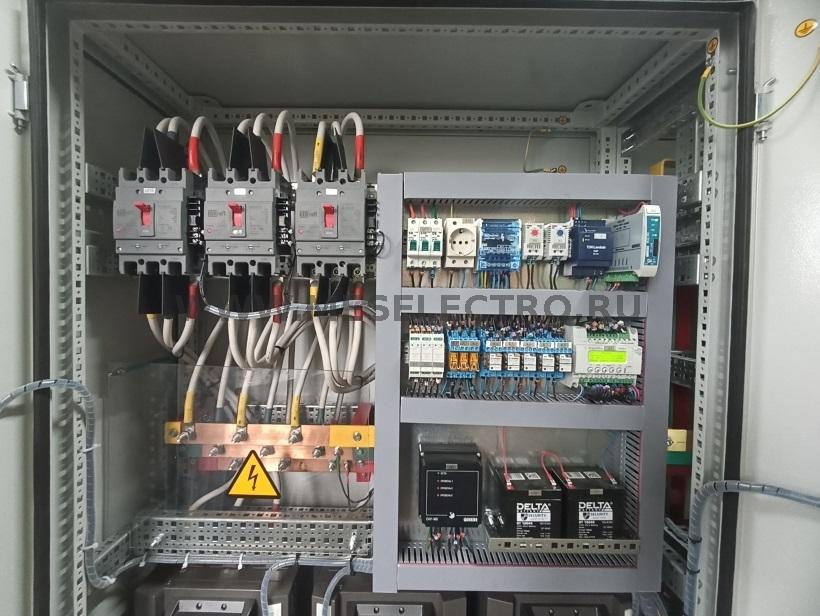

1 |
QF10, QF11, QF12 |
Выключатель автоматический 3П 200А 35кА |
ВА-333А |
|
2 |
QF7, QF7, QF9 |
Выключатель автоматический 1П С6А 6кА |
ВА-103 1П 6А |
|
3 |
S1 |
Термостат (обогрев) |
|
|
4 |
S2 |
Термостат (вентиляция) |
ВА-305-Р 630А |
|
5 |
G1 |
Блок питания 30VA 220/24 |
TDK-Lambda |
|
6 |
A2 |
Модуль сбора данных МСД-200 / Конвертер сетевого интерфейса Modbus /Ethernet «Moxa» |
|
|
7 |
ARK1 |
Адаптер питания АП-03 |
ССТ |
|
8 |
U1, U2, U3 |
Термисторное реле защиты двигателя |
РТ-М01-1-15 |
|
9 |
K1, K2, K3 |
Реле промежуточное 2ПК 230VAC FINDER |
FINDER |
|
10 |
А1 |
Контроллер SEGNETICS PIXEL 2511-02-0 |
SEGNETICS |
|
11 |
А2 |
САУ-М6 Сигнализатор уровня жидкости |
ОВЕН |
|
12 |
G1, G2 |
АКБ 4,5Ah |
DELTA |
|
13 |
UZ1, UZ2, UZ3 |
Устройство плавного пуска ESQ-GS7-110 (230A, 380V, 110кВт, встроенный шунтирующий контактор |
ESQ |
|
14 |
N1, N2 |
Фильтр-вентилятор 160 м3/час |
TDM |
|
15 |
SA1, SA2, SA3 |
Переключатель кулачковый «on/off» 1-2 Запуска насосных агрегатов |
PICCO |
|
16 |
SAC3 |
Переключатель кулачковый «Ручное / Автоматическое» |
PICCO |
