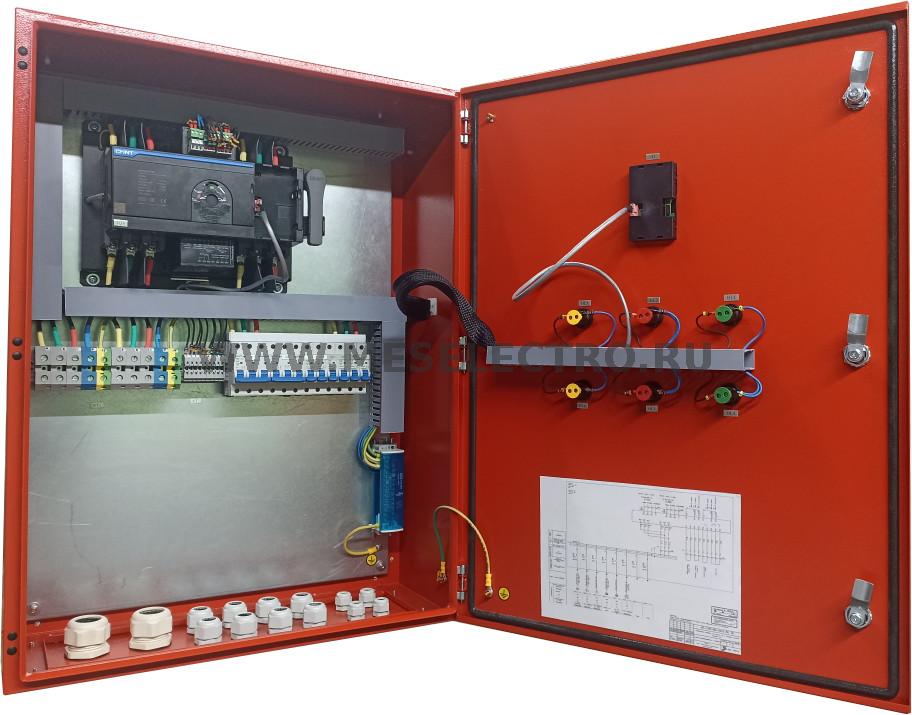

Произведена сборка панели электроснабжения систем противопожарной защиты ПЭСПЗ 2х63А/380VAC (АВР на моторизованном рубильнике)
Произведена сборка панели электроснабжения систем противопожарной защиты ПЭСПЗ 2х63А/380VAC (АВР на моторизованном рубильнике)
Низковольтное комплектное устройство ПЭСПЗ 2х63А/380VAC предназначено для:
- Ввода, приема и распределения электрической энергии в установках напряжением 380 В трехфазного переменного тока частотой 50 Гц в сетях с глухозаземленной и изолированной нейтралью, а также для защиты линий при перегрузках и коротких замыканиях.
- Реализации режима местного управления включения ввода № 1 или ввода № 2 оперативной ручкой входящей в комплект моторизованного рубильника.
- Реализации алгоритма автоматического включения резерва (АВР). Приоритет – ввод № 1.

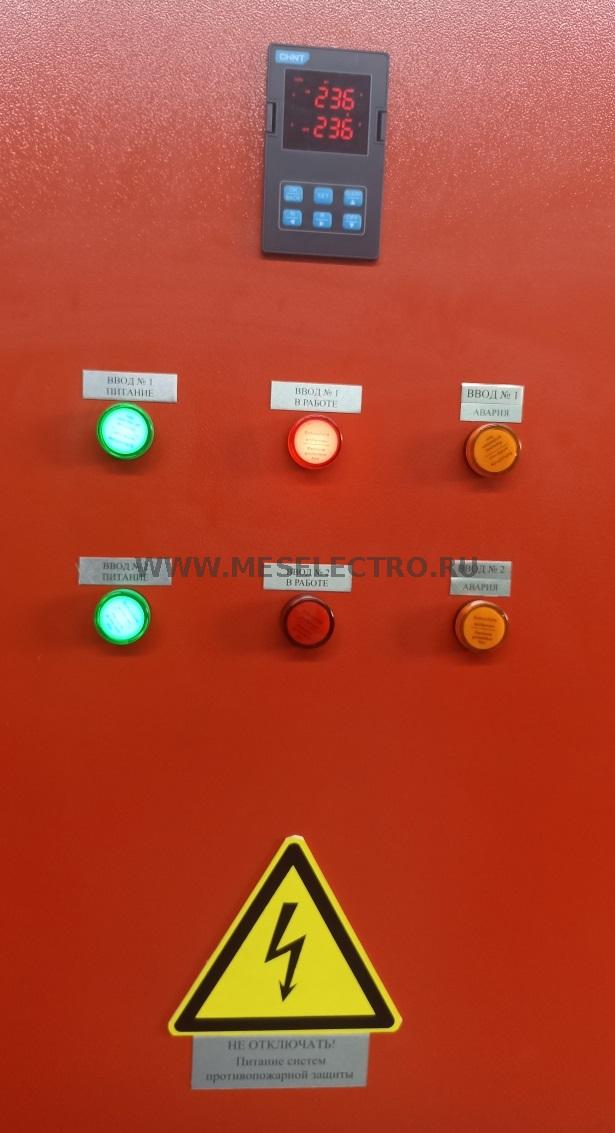

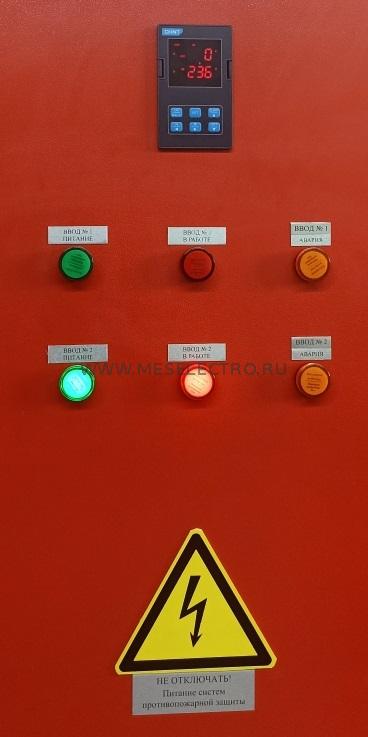

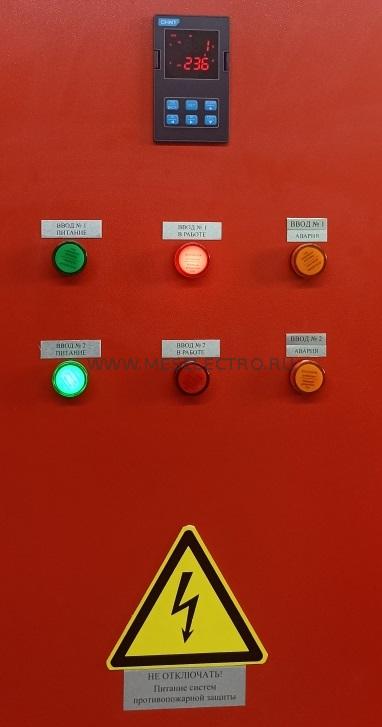

- Индикации ввода находящегося в работе сигнальными лампами красного цвета.
- Индикации наличия напряжения на вводе № 1, 2 обозначено лампами зеленого цвета.
- Индикации аварийного состояния ввода (отключение вводного выключателя входящего в состав моторизованного рубильника по перегрузке или КЗ) обозначено лампами желтого цвета.
Изготовитель – ООО «МЕС-Электро», Санкт-Петербург, Таллинское шоссе, д. 153, корпус 2, лит.Д, оф. 26.
Изготовлено в соответствии с ТУ 27.12.31-001-43460746-2020 «Устройства комплектные низковольтные ввода, распределения и управления».
Сертификат соответствия на НКУ: EAЭС RU C-RU.HE23.B.00222/21, серия RU № 0276890. Срок действия по 22.12.2026 г.
Сертификат системы добровольной сертификации пожарной безопасности № РОСС.RU.32623.ОС07.04039. Срок действия по 04.12.2028 г.
1. Основные технические характеристики:
|
Наименование параметров |
Показатель параметров |
|
Номинальное напряжение, В |
380 |
|
Частота сети, Гц |
50 |
|
Номинальный ток, А |
63 |
|
Номинальное напряжение изоляции,В |
500 |
|
Номинальное импульсное напряжение, кВ |
500 |
|
Устойчивость к токам короткого замыкания, kA |
6 |
|
Номинальное напряжение вспомогательных цепей, В |
220VAC |
|
Вид системы заземления |
ТN-C-S |
|
Степень защиты по ГОСТ 14254-96 (для оболочки) |
IP54 |
|
Климатическое исполнение по ГОСТ 15150-69 |
У3.1. |
|
Условия окружающей среды |
А |
|
Габариты (высота, длина, глубина), мм. |
|
|
Высота |
800 |
|
Ширина |
600 |
|
Глубина |
250 |
|
Масса, кг., не более |
38 |
2. Комплектность:
|
Наименование |
Кол-во |
|
ПЭСПЗ Панель электроснабжения систем противопожарной защиты |
1 шт. |
|
ПЭСПЗ Паспорт и Руководство по эксплуатации |
1 шт. |
|
Схема принципиальная |
1 шт. |
|
Комплект сертификатов и паспортов |
1 компл. |
3. Перечень входящих комплектующих:
|
№ |
Наименование, краткая характеристика |
Ед. изм. |
Кол-во |
|
1 |
Корпус: Корпус сварной навесной габ. Размер 700 (высота) х 600 (ширина) |
шт. |
1 |
|
2 |
Подключение вводных кабельных линий ППГнг(А)-FRHF 5х25 на проходные клеммы 35 мм.2. |
компл. |
2 |
|
3 |

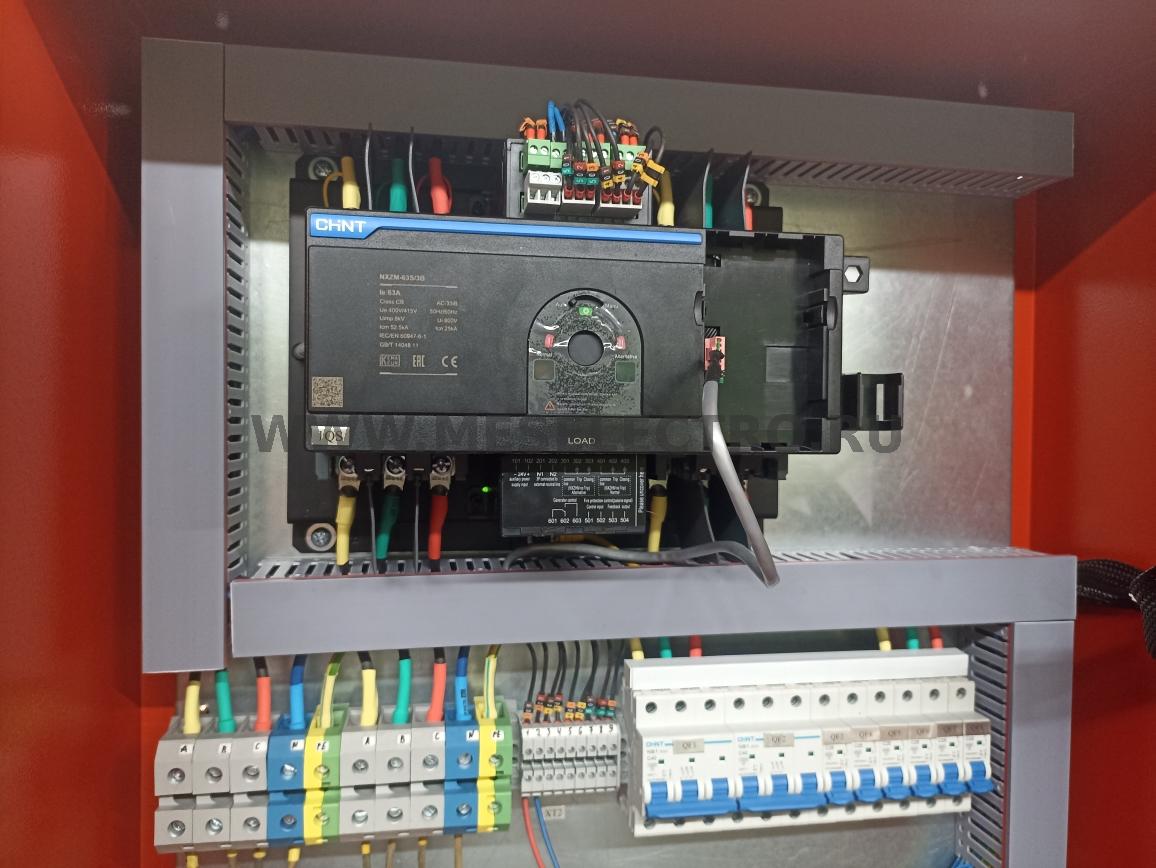

Блок АВР: Устройство автоматического ввода резерва NZ7-63S/3P 63A (CHINT) |
шт. |
1 |
|
4 |
ОЛ: Выключатель автоматический модульный NB1-63H 3P 40A 10кА х-ка C (CHINT) |
шт. |
2 |
|
5 |
ОЛ: Выключатель автоматический модульный NB1-63 1P 25A 6кА х-ка C (CHINT) |
шт. |
6 |
|
6 |
Лампа зеленая "Ввод № 1 (питание)" |
шт. |
1 |
|
7 |
Лампа красная "Ввод № 1 (работа)" |
шт. |
1 |
|
8 |
Лампа желтая "Ввод № 1 (авария)" |
шт. |
1 |
|
9 |
Лампа зеленая "Ввод № 2 (питание)" |
шт. |
1 |
|
10 |
Лампа красная "Ввод № 2 (работа)" |
шт. |
1 |
|
11 |
Лампа желтая "Ввод № 2 (авария)" |
шт. |
1 |
|
12 |
Подключение отходящих кабельных линий - на нижние зажимы (2,4,6) автоматических выключателей отходящих линий. |
компл. |
1 |
|
13 |
Маркеровка - металлографика |
компл. |
1 |
