Произведена сборка двух щитов тепловой защиты (ЩТЗ) с тепловым реле ТР-100 (НОВАТЭК-Электро)
Произведена сборка двух щитов тепловой защиты (ЩТЗ) с тепловым реле ТР-100 (НОВАТЭК-Электро)
Низковольтное комплектное устройство ЩТЗ (Щит тепловой защиты) предназначен для:
1.Контроля температурного режима трансформатора с литой изоляцией. При опасном повышении температуры трансформатора щит обеспечивает предупредительную сигнализацию, включение обдува и вентиляцию камеры силового трансформатора.
2. Щит обеспечивает включение обогрева камеры силового трансформатора.

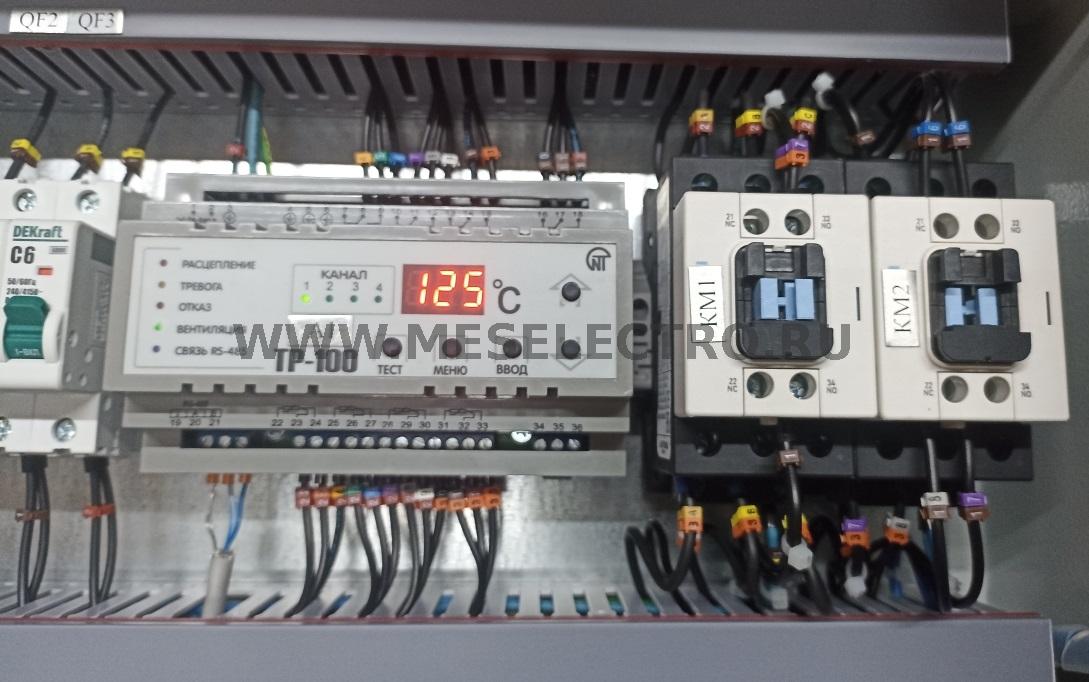

3. Контроль осуществляется температурным реле ТР-100 с 3-мя датчиками температуры установленными в обмотках трансформатора.

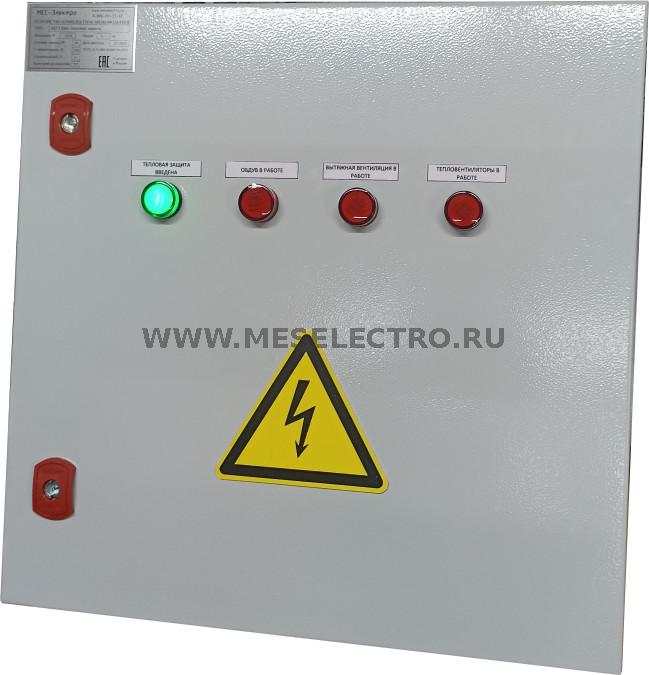

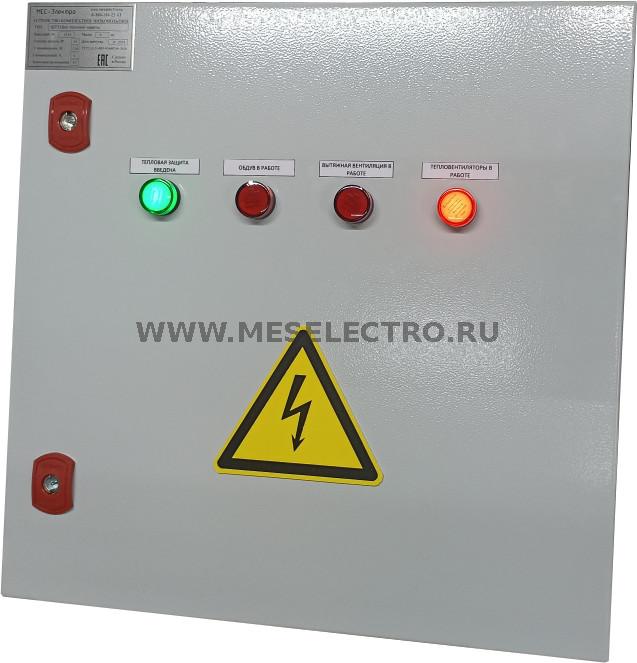

4. Индикация на двери щита "Тепловая защита введена", "Обдув в работе", "Вытяжная вентиляция в работе", Тепловентиляторы в работы"
Изготовлено в соответствии с ТУ 27.12.31-001-43460746-2020 «Устройства комплектные низковольтные ввода, распределения и управления».
Изготовитель – ООО «МЕС-Электро», Санкт-Петербург, Таллинское шоссе, д. 153, корпус 2, лит.Д, оф. 26.
Сертификат соответствия на ЩТЗ: EAЭС RU C-RU.HE23.B.00222/21, серия RU № 0276890. Срок действия по 22.12.2026 г.
Основные технические характеристики:
|
Наименование параметров |
Показатель параметров |
|
Номинальное напряжение, В |
400 |
|
Частота сети, Гц |
50 |
|
Номинальный ток, А |
16 |
|
Номинальное напряжение изоляции,В |
500 |
|
Номинальное импульсное напряжение, кВ |
500 |
|
Устойчивость к токам короткого замыкания, kA |
6 |
|
Номинальное напряжение вспомогательных цепей, В |
220 |
|
Вид системы заземления |
ТN-C-S |
|
Степень защиты по ГОСТ 14254-96 (для оболочки) |
IP54 |
|
Климатическое исполнение по ГОСТ 15150-69 |
У3.1. |
|
Условия окружающей среды |
А |
|
Габариты (высота, длина, глубина), мм. |
|
|
Высота |
500 |
|
Ширина |
500 |
|
Глубина |
200 |
|
Масса, кг., не более |
16 |
- Комплектность:
|
Наименование |
Кол-во |
|
ЩТЗ Щит тепловой защиты |
1 шт. |
|
ЩТЗ Паспорт и Руководство по эксплуатации |
1 шт. |
|
Схема принципиальная |
1 шт. |
|
Комплект сертификатов и паспортов |
1 компл. |
