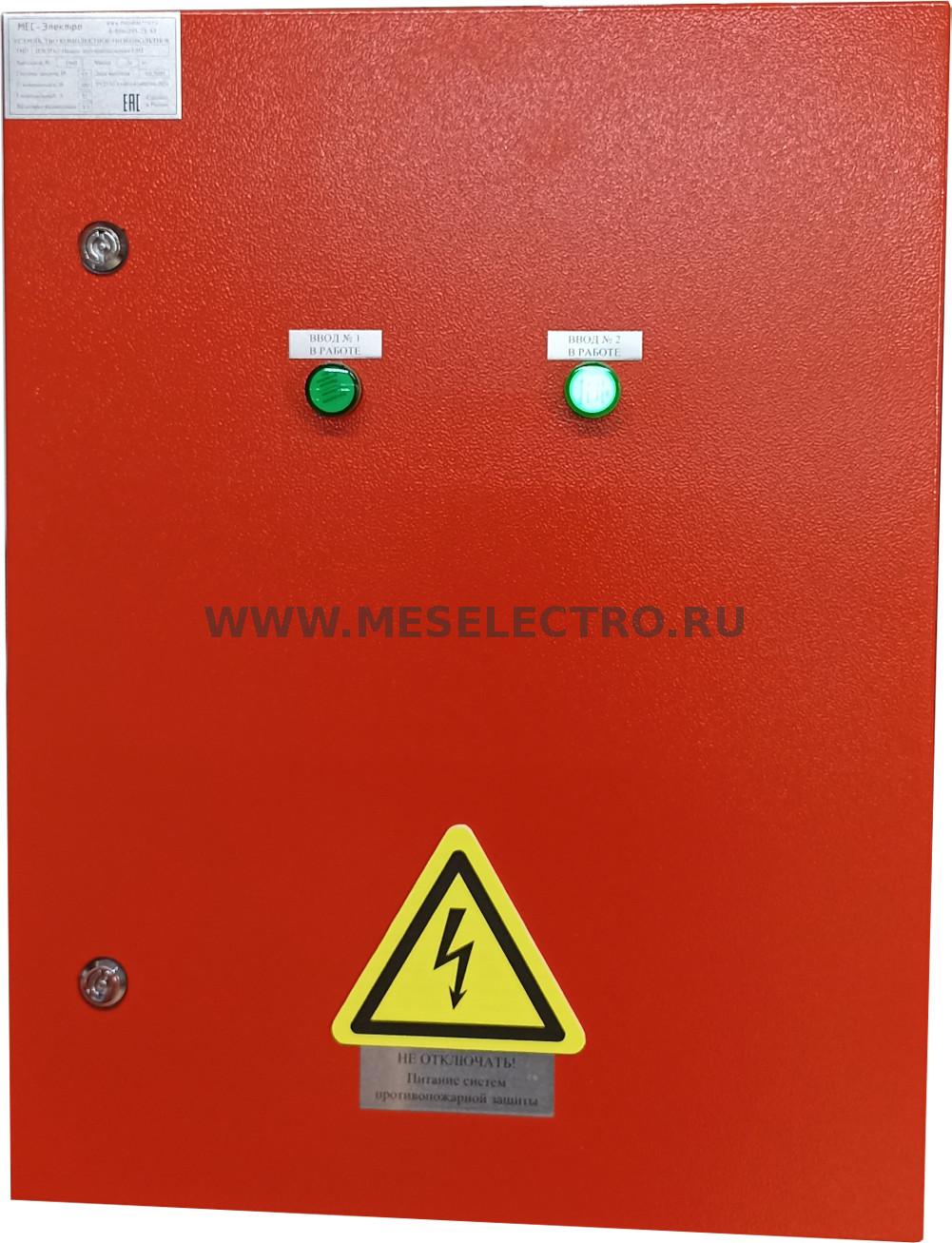

Произведена сборка партии из 3-х панелей питания электрооборудования систем противопожарной защиты ПЭСПЗ 2х32-АВР
Произведена сборка партии из 3-х панелей питания электрооборудования систем противопожарной защиты ПЭСПЗ 2х32-АВР со схемой блокировкой работы АВР в случае аварии ввода
ПЭСПЗ2х32/380VAC предназначена для:
- Ввода, приема и распределения электрической энергии в установках напряжением 380 В трёхфазного переменного тока частотой 50 Гц в сетях с глухозаземленной и изолированной нейтралью, а также для защиты линий при перегрузках и коротких замыканиях.
- Схемное решение реализует:
- контроль параметров питающей сети по вводу № 1 и № 2,
- автоматическое включение резерва (АВР) на второй ввод и наоборот при исчезновении (нарушении параметров сети) питания от ввода находящегося в работе,
- блокировку на переключение в режиме АВР в случае отключения ввода находящегося в работе по перегрузке или короткому замыканию (по срабатыванию сигнального контакта вводного выключателя),
- индикацию ввода находящегося в работе зелеными лампами «ВВОД № 1 В РАБОТЕ», «ВВОД № 2 В РАБОТЕ».
Изготовитель – ООО «МЕС-Электро», Санкт-Петербург, Таллинское шоссе, д. 153, корпус 2, лит.Д, оф. 26.
Изготовлено в соответствии с ТУ 27.12.31-001-43460746-2020 «Устройства комплектные низковольтные ввода, распределения и управления».
Сертификат соответствия на панели противопожарных устройств: EAЭС RU C-RU.HE23.B.00222/21, серия RU № 0276890. Срок действия по 22.12.2026 г.
Сертификат пожарной безопасности на панели ПЭСПЗ № РОСС.RU.32623.ОС07.04039, срок действия по 04.12.2028 г.
Сертификат соответствия ГОСТ Р ИСО 9001-2015 (ISO 9001:2015) № РОСС RU.32457.04РИД0, срок действия по 15.01.2026 г.
- Основные технические характеристики:
|
Наименование параметров |
Показатель параметров |
|
Номинальное напряжение, В |
380 |
|
Частота сети, Гц |
50 |
|
Номинальный ток, А |
32 |
|
Номинальное напряжение изоляции,В |
500 |
|
Номинальное импульсное напряжение, В |
500 |
|
Устойчивость к токам короткого замыкания, kA |
6 |
|
Номинальное напряжение вспомогательных цепей, В |
220VAC |
|
Вид системы заземления |
ТN-C-S |
|
Степень защиты по ГОСТ 14254-96 (для оболочки) |
IP54 |
|
Климатическое исполнение по ГОСТ 15150-69 |
У3.1. |
|
Условия окружающей среды |
А |
|
Габариты (высота, длина, глубина), мм. |
|
|
Высота |
650 |
|
Ширина |
500 |
|
Глубина |
200 |
|
Масса, кг., не более |
26 |
2. Комплектность:
|
Наименование |
Кол-во |
|
ПЭСПЗ-1 Панель электроснабжения систем противопожарной защиты |
1 шт. |
|
ПЭСПЗ Паспорт и Руководство по эксплуатации |
1 шт. |
|
Схема принципиальная |
1 шт. |
|
Комплект сертификатов и паспортов |
1 компл. |

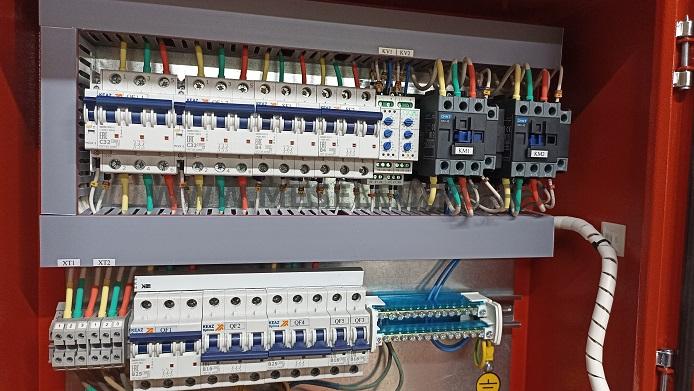

3. Перечень входящих комплектующих:
|
№ п/п |
Наименование, краткая характеристика |
Кол-во |
Ед. изм. |
|
1 |
Корпус - щит с монтажной панелью 650х500х200, IP65. Цвет двери - RAL3020, красный. Сальниковые ввода в комплекте. Шильд - 1 шт., Знак "молния" - 1 шт. Маркеровка коммутационных аппаратов, органов управления и индикации - металлографика. Табличка "Не отключать! Питание систем противопожарной защиты!" - 1 шт. |
1 |
компл |
|
2 |
Ввод: Авт. выключатель OptiDin BM63 3Р , хар-ка С, |n=32A |
2 |
шт. |
|
3 |
Модуль свободных и сигнальных контактов OptiDin BM63-МССК 2 |
2 |
шт. |
|
4 |
Защита цепей управления: Авт. выключатель OptiDin BM63 3Р , хар-ка В, In=4A |
2 |
шт. |
|
5 |
Реле контроля напряжения РКН-3-15-15 AC230В/AC400BУХЛ4 |
2 |
шт. |
|
6 |
Контактор NXC-32 220V 50 Hz |
2 |
шт. |
|
7 |
Авт. выключатель OptiDin BM63 3Р , хар-ка В, In=25A |
2 |
шт. |
|
8 |
Авт. выключатель OptiDin BM63 3Р , хар-ка В, In=16A |
2 |
шт. |
|
9 |
Авт. выключатель OptiDin BM63 1Р , хар-ка В, In=16A |
3 |
шт. |
|
10 |
Механическая блокировка MI-6 |
1 |
шт. |
|
11 |
Лампа зелёная индикаторная 230VAC «В работе ввод № 1», «В работе ввод № 2» |
2 |
шт. |
