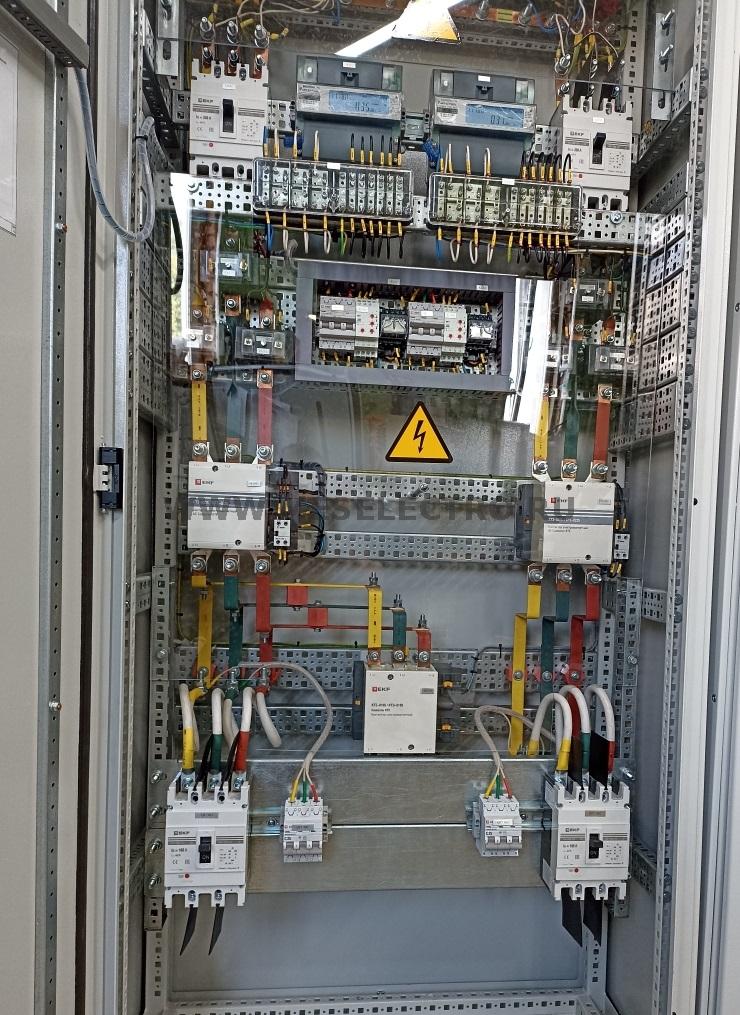

Произведена сборка панели АВР 2х250А напольного исполнения на магнитных контакторах
Произведена сборка панели АВР 2х250А напольного исполнения на магнитных контакторах
Панель АВР 2х250 предназначена для бесперебойного электроснабжения панели упрравления газовой котельной.

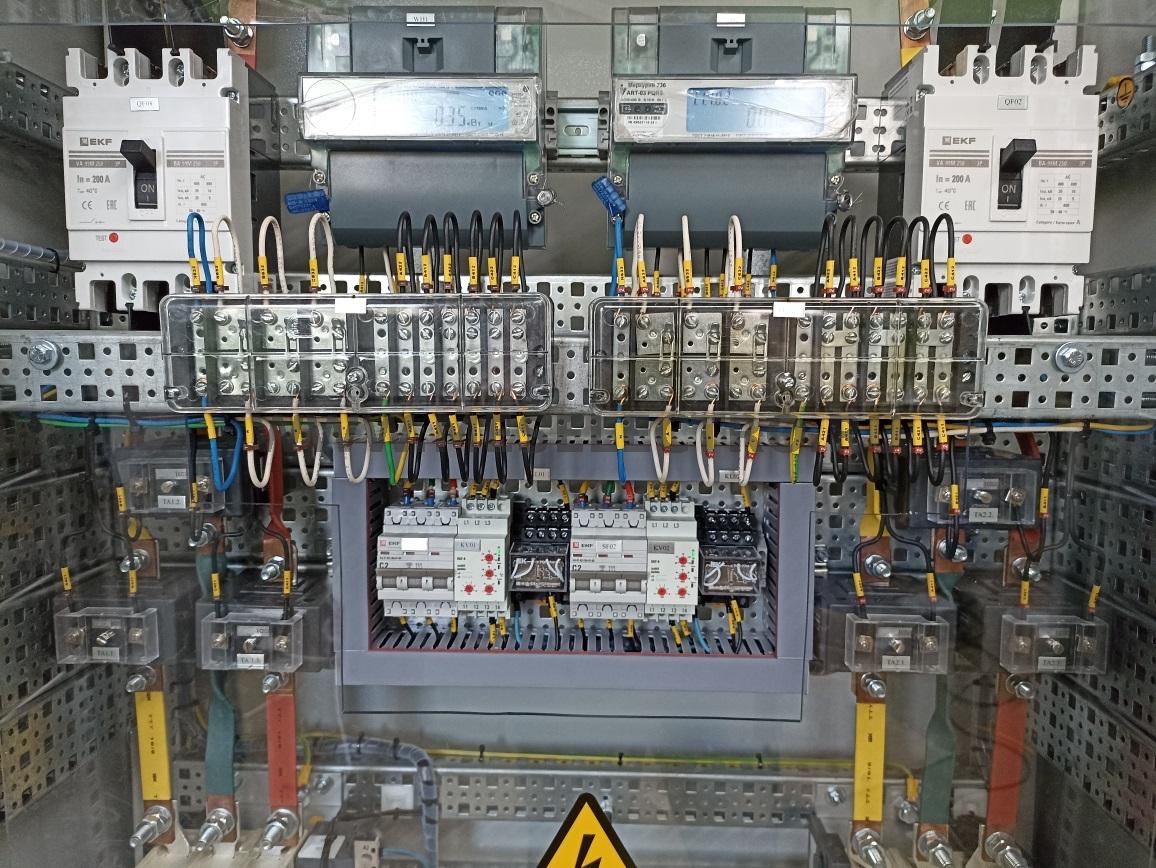

Схема АВР выполнена на трёх контакторах (ввод № 1, межссекция, ввод № 2»). Приоритет - ввод № 1.
По обоим вводам выполнени учет электроэнергии с использованием счетчиков «Меркурий» трансформаторного включения.
Контроль напряжения осуществляется с помощью реле контроля напряжения по вводу № 1,2. Режим работы - автоматический.

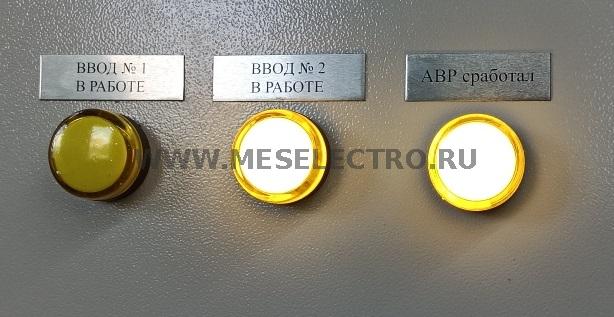

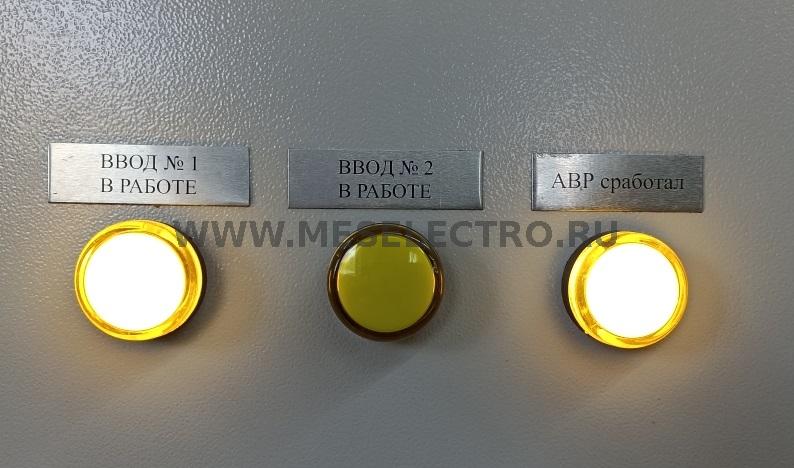

Индикация на двери лампами жёлтого цвета «Ввод № 1 в работе», «Ввод № 2 в работе», «АВР в работе».
Климатическое исполнение – У3.1.
Панель АВР предназначена для установки в электротехнических помещениях.
Изготовитель – ООО «МЕС-Электро», Санкт-Петербург, Таллинское шоссе, д. 153, корпус 2, лит.Д, оф. 26.
Изготовлено в соответствии с ТУ 27.12.31-001-43460746-2020 «Устройства комплектные низковольтные ввода, распределения и управления».
Сертификат соответствия на НКУ: EAЭС RU C-RU.HE23.B.00222/21, серия RU № 0276890. Срок действия по 22.12.2026 г.
- Основные технические характеристики:
|
Наименование параметров |
Показатель параметров |
|
Номинальное напряжение, В |
380 |
|
Номинальный ток, А |
200 |
|
Степень защиты по ГОСТ 14254-96 |
IP54 |
|
Климатическое исполнение по ГОСТ 15150-69 |
У3.1. |
|
Габариты (высота, длина, глубина), мм. |
|
|
Высота (в сборе на цоколе 100 мм.) |
1900 |
|
Ширина |
800 |
|
Глубина |
400 |
|
Масса, кг., не более |
210 |
2. Комплектность:
|
Наименование |
Кол-во |
|
Панель АВР 2х250А |
1 шт. |
|
Панель АВР 2х250А Паспорт и Руководство по эксплуатации |
1 шт. |
|
Схема принципиальная |
1 шт. |
|
Комплект сертификатов и паспортов на входящие комплектующие |
1 компл. |
