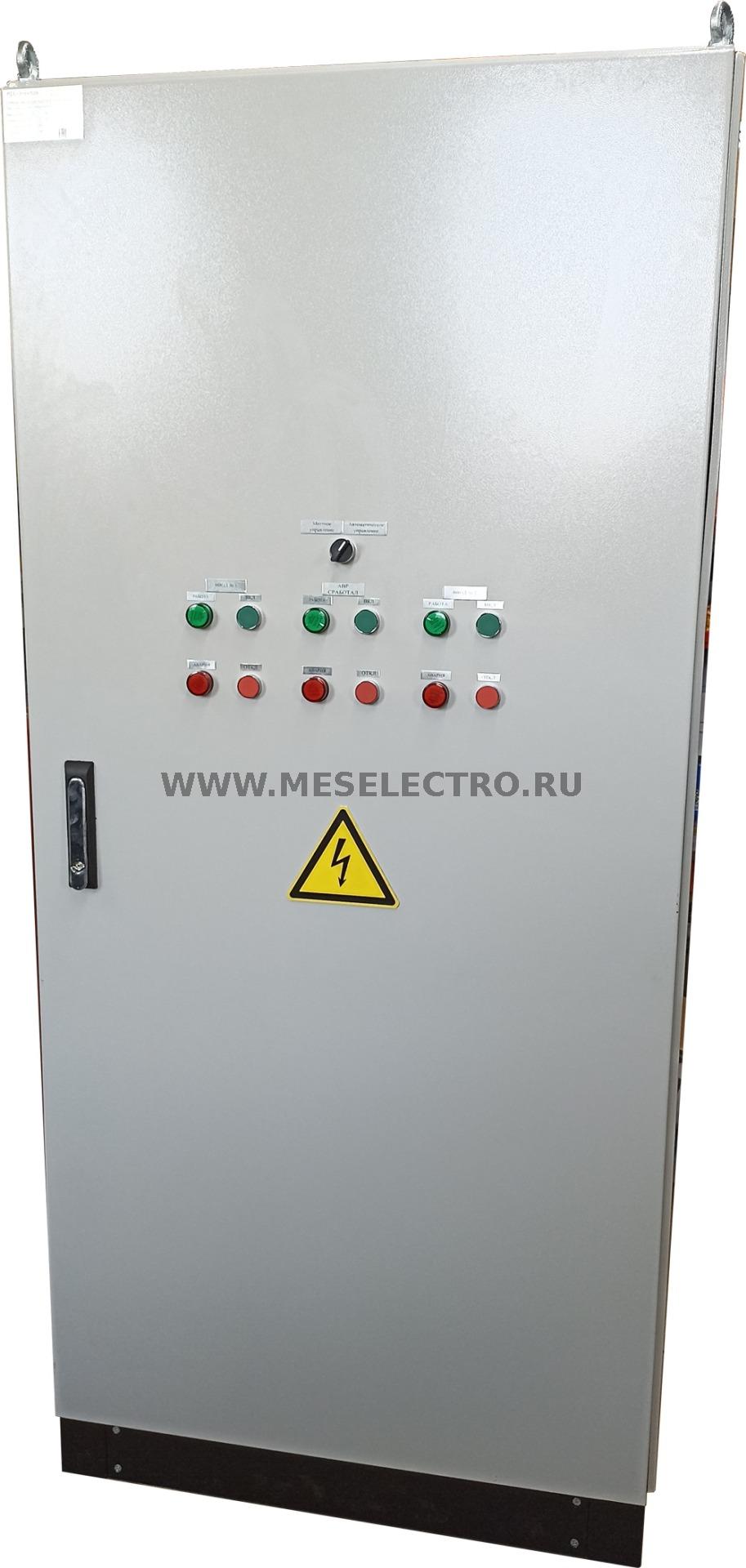

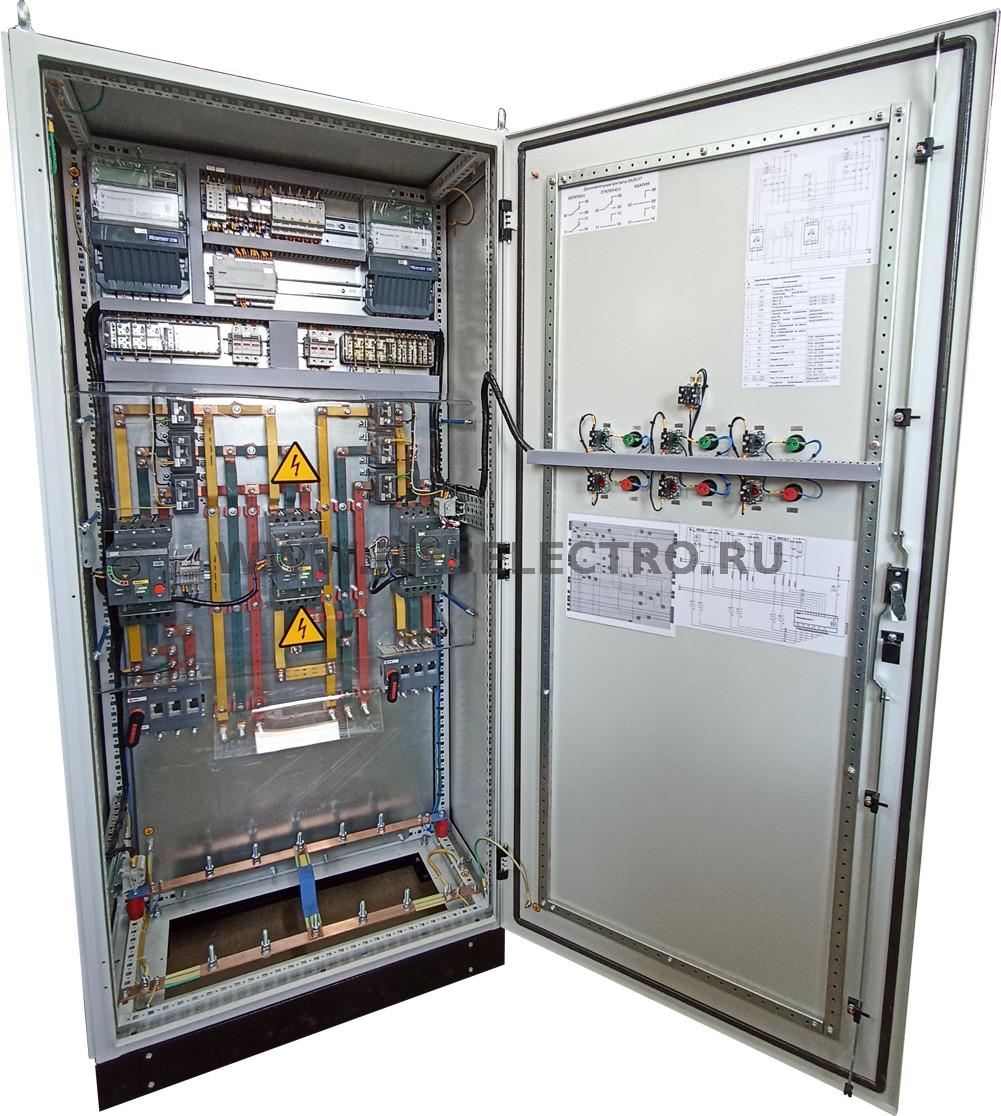

Произведена сборка вводно-распределительного устройства ВРУ 2х250А с АВР на программируемом реле ПР102 от компании "ОВЕН"

ВРУ 2х250А Вводно-распределительное устройство предназначено для:

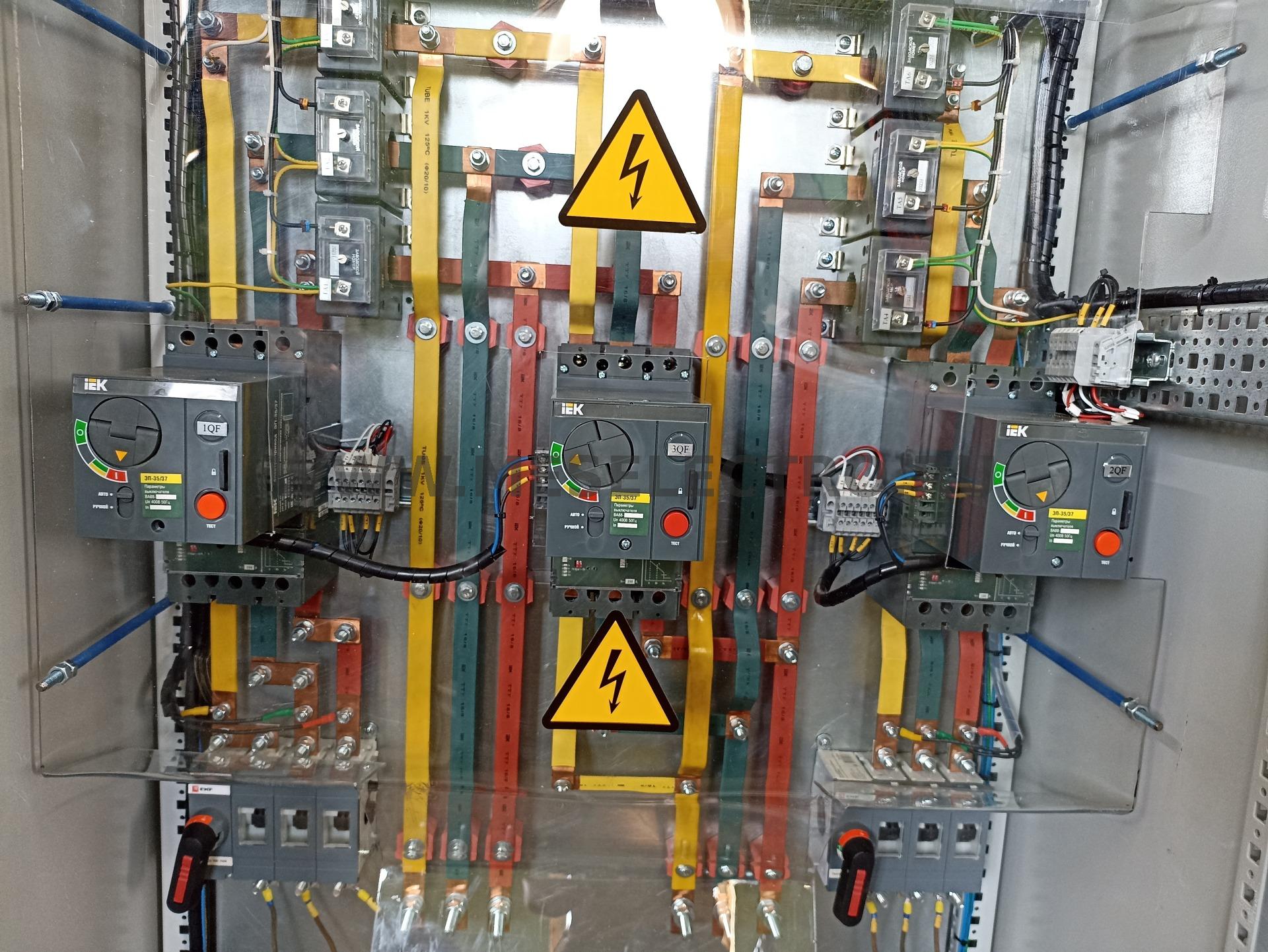

Ввода, приема и распределения электрической энергии в установках напряжением 380 В трехфазного переменного тока частотой 50 Гц в сетях с глухозаземленной и изолированной нейтралью, а также для защиты линий при перегрузках и коротких замыканиях.

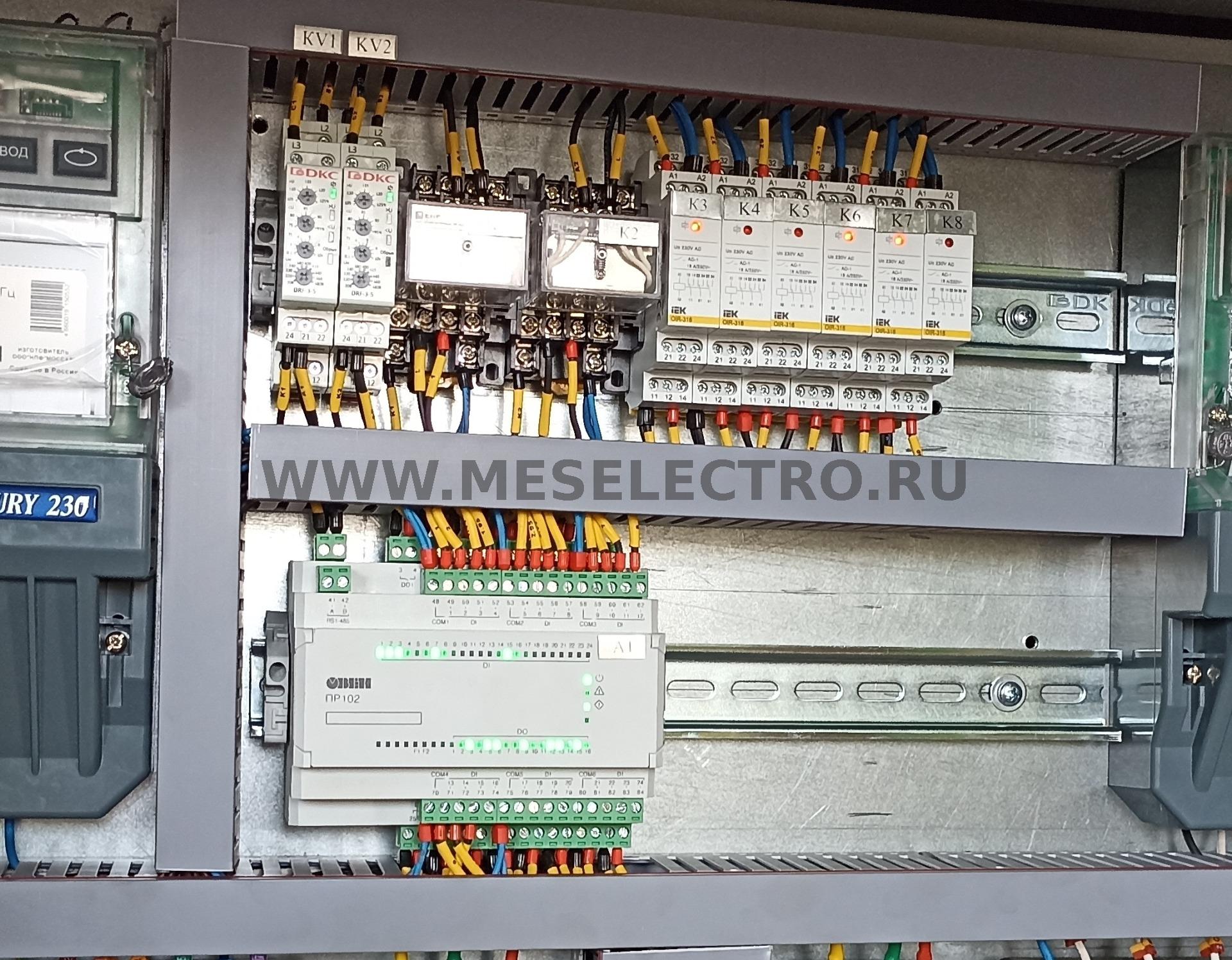

Реализации алгоритма автоматического включения резерва (АВР). Приоритет – ввод № 1. В качестве программируемого реле применено программируемое реле на 40 каналов ввода/ вывода с возможностью расширения входов/ выходов ПР102 от компании "ОВЕН"

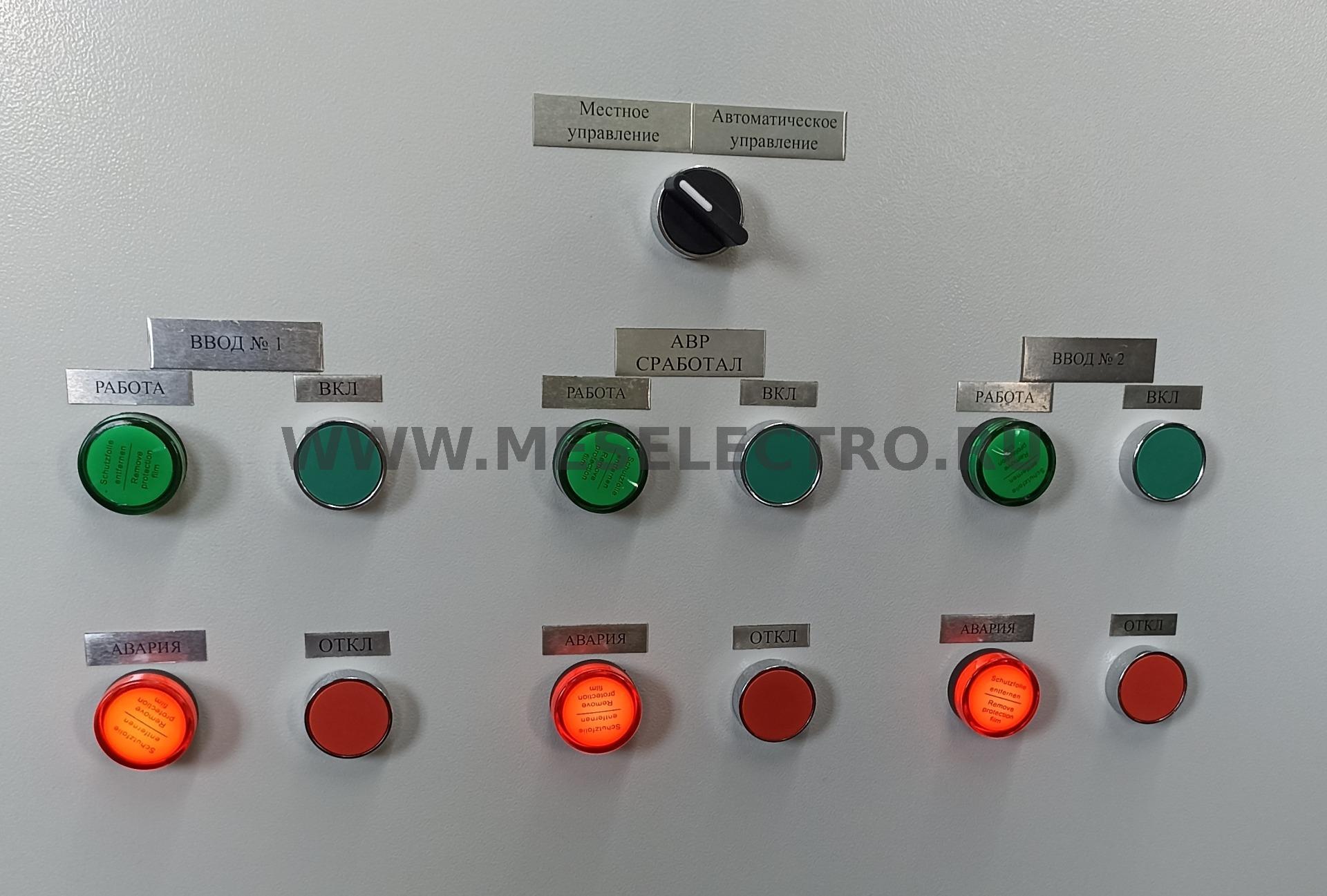

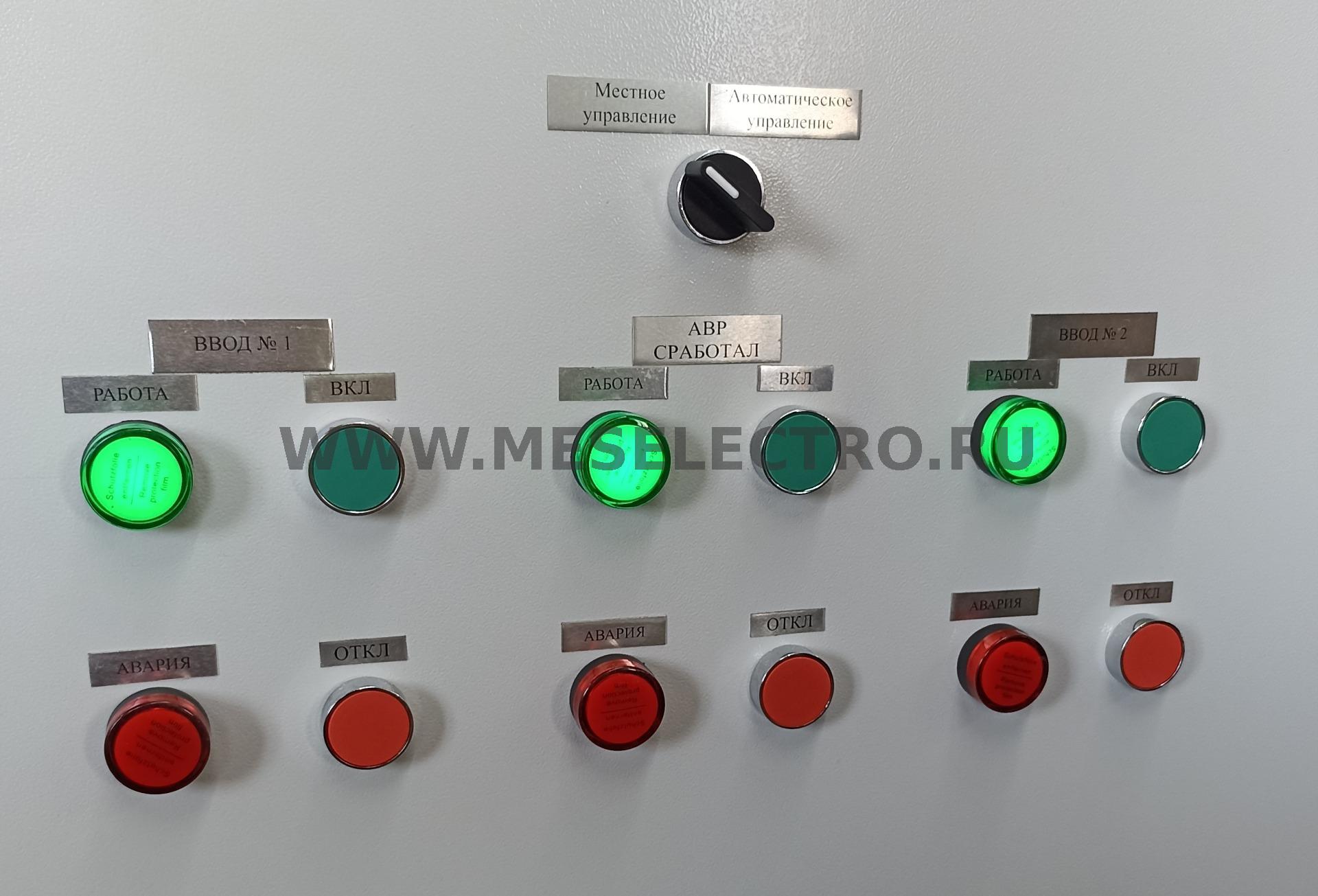

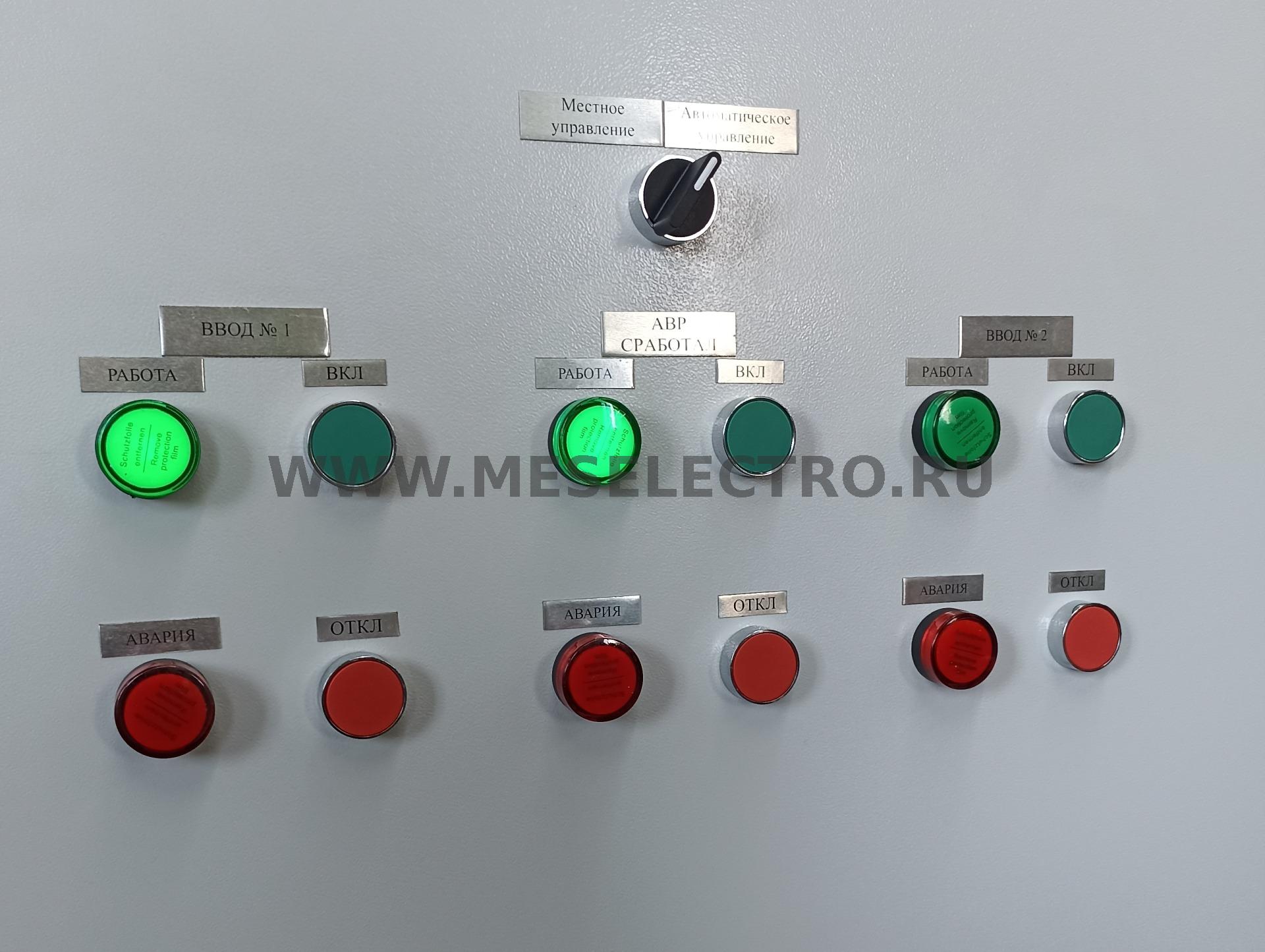

Индикации включенного положения выключателей "Ввод 1", "Ввод 2", "Межсекция" осуществляется лампой 230VAC зеленого цвета.
Индикация аварийного отключения выкючателей "Ввод 1", "Ввод 2", "Межсекция" осуществляется лампой 230VAC красного цвета.
Контроль напряжения на обоих ввода осуществляется с помощью реле контроля напряжения производства DRF-3-5 (DKC).

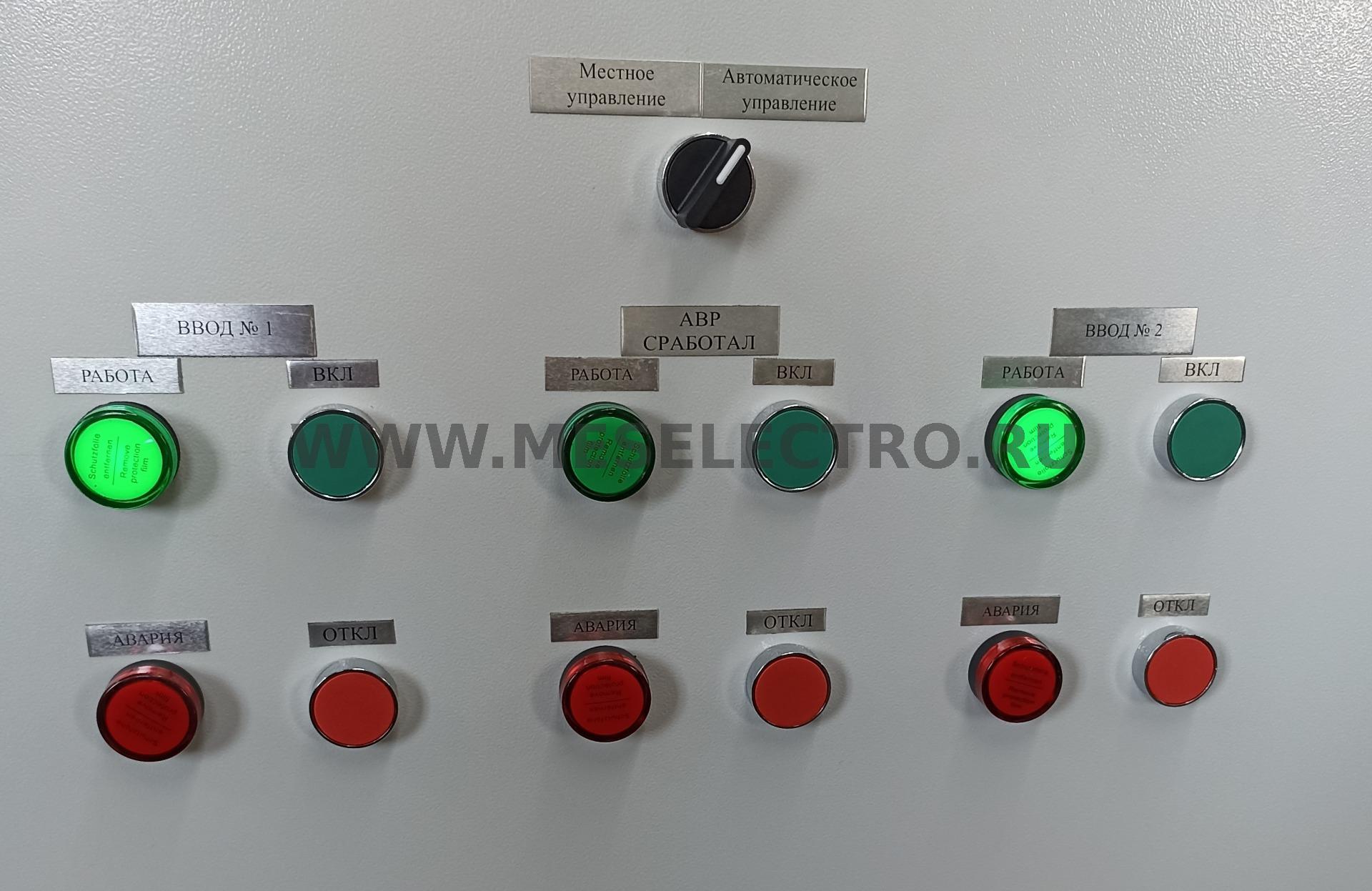

В щите предусмотрено местное управление включением автоматических выключателей "Ввод 1", "Ввод 2", "Межсекция" от кнопок "ВКЛ" и "ОТКЛ" размещенными на двери щита.

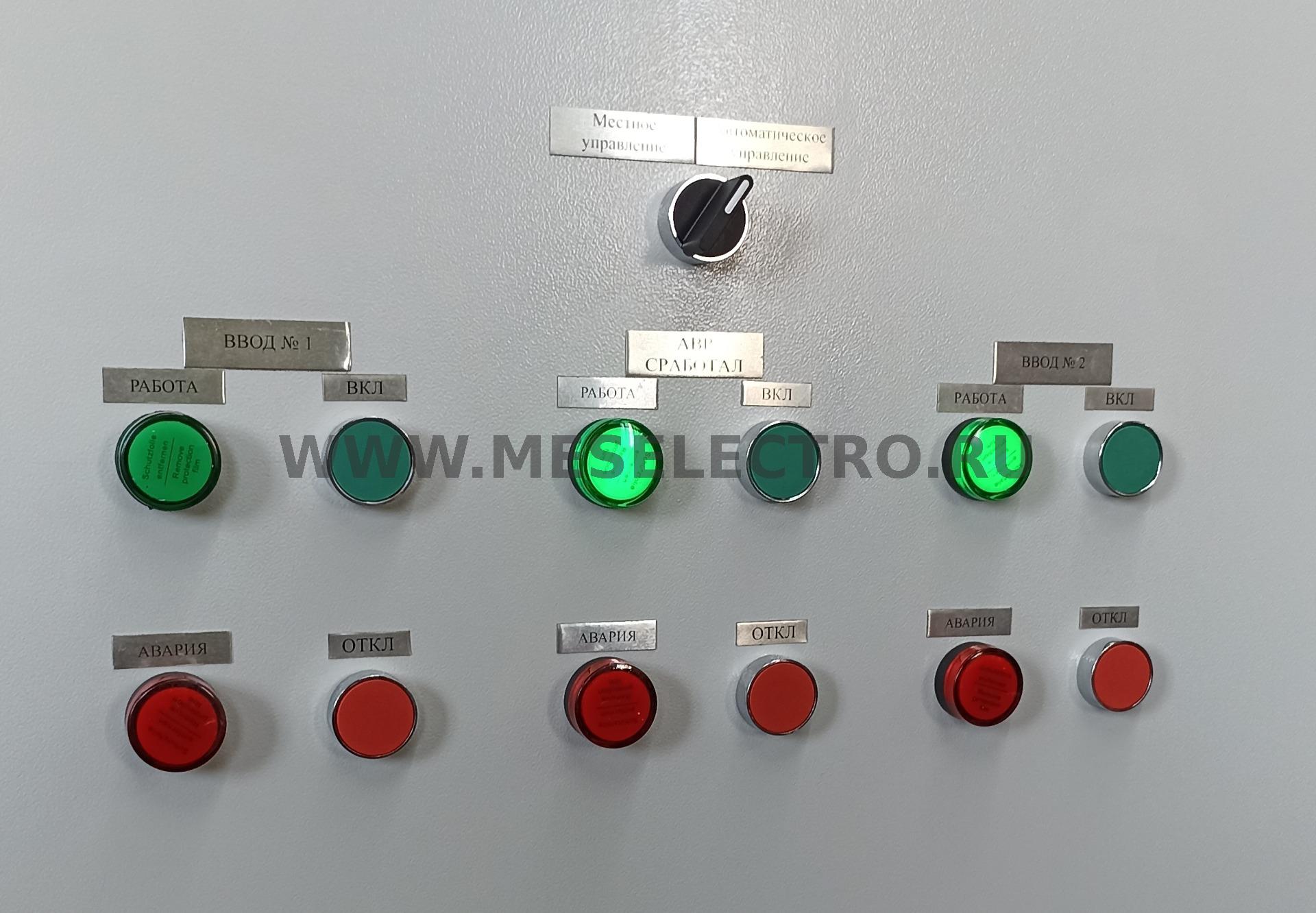

Выбор режима работы осуществляется переключателем 1-2 "Местное управление" / "Автоматическое управление".
Схемным решением предусморена выдача в систему диспетчеризации данных о наличии напряжения на вводе № 1,2, положения вводных и межсекционного выключателя, аварийного состояния выключателей.

ВРУ 2х250А Вводно-распределительное устройство предназначено для:

Ввода, приема и распределения электрической энергии в установках напряжением 380 В трехфазного переменного тока частотой 50 Гц в сетях с глухозаземленной и изолированной нейтралью, а также для защиты линий при перегрузках и коротких замыканиях.
Реализации алгоритма автоматического включения резерва (АВР). Приоритет – ввод № 1. В качестве программируемого реле применено программируемое реле на 40 каналов ввода/ вывода с возможностью расширения входов/ выходов ПР102 от компании "ОВЕН"
Индикации включенного положения выключателей "Ввод 1", "Ввод 2", "Межсекция" осуществляется лампой 230VAC зеленого цвета.
Индикация аварийного отключения выкючателей "Ввод 1", "Ввод 2", "Межсекция" осуществляется лампой 230VAC красного цвета.
Контроль напряжения на обоих ввода осуществляется с помощью реле контроля напряжения производства DRF-3-5 (DKC).
В щите предусмотрено местное управление включением автоматических выключателей "Ввод 1", "Ввод 2", "Межсекция" от кнопок "ВКЛ" и "ОТКЛ" размещенными на двери щита.
Выбор режима работы осуществляется переключателем 1-2 "Местное управление" / "Автоматическое управление".
Схемным решением предусморена выдача в систему диспетчеризации данных о наличии напряжения на вводе № 1,2, положения вводных и межсекционного выключателя, аварийного состояния выключателей.

Основные технические характеристики:

Наименование параметров	Показатель параметров
Номинальное напряжение, В	400
Частота сети, Гц	50
Номинальный ток, А	250
Номинальное напряжение изоляции,В	500
Номинальное импульсное напряжение, кВ	500
Устойчивость к токам короткого замыкания, kA	18
Номинальное напряжение вспомогательных цепей, В	220VAC
Вид системы заземления	ТN-C-S
Степень защиты по ГОСТ 14254-96 (для оболочки)	IP54
Климатическое исполнение по ГОСТ 15150-69	У3.1.
Условия окружающей среды	А
Габариты (высота, длина, глубина), мм.
Высота	1800
Ширина	800
Глубина	450
Масса, кг., не более	134
