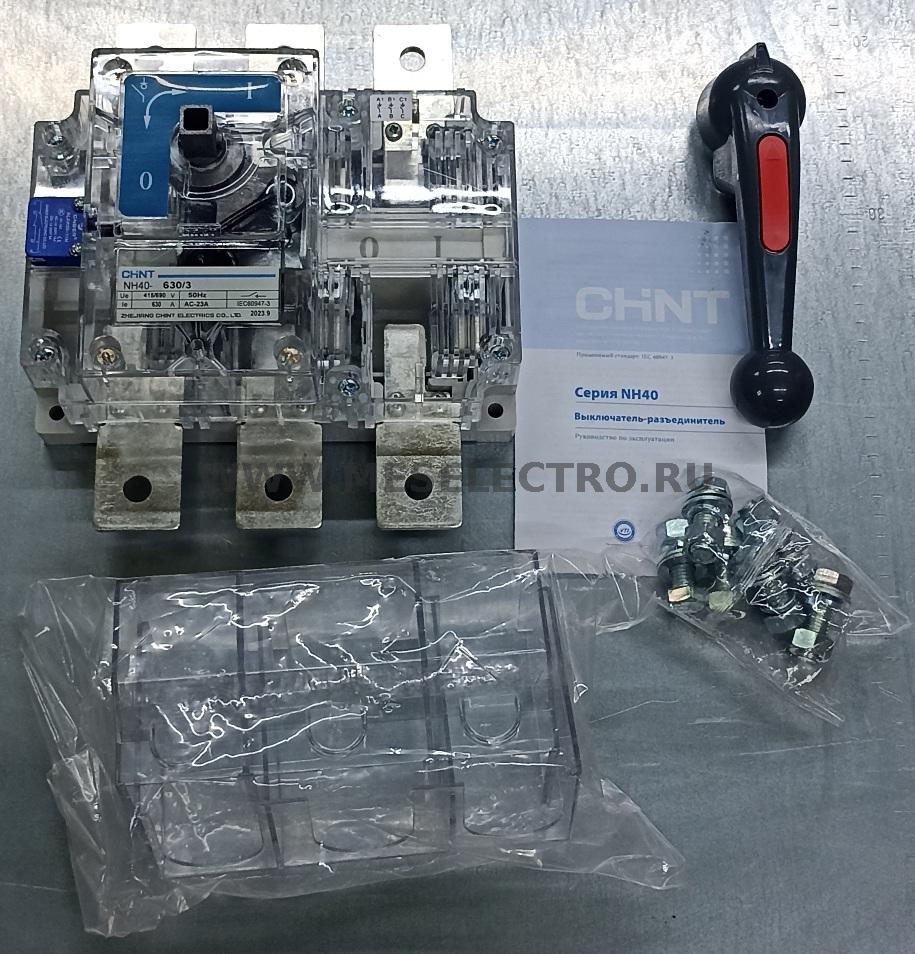

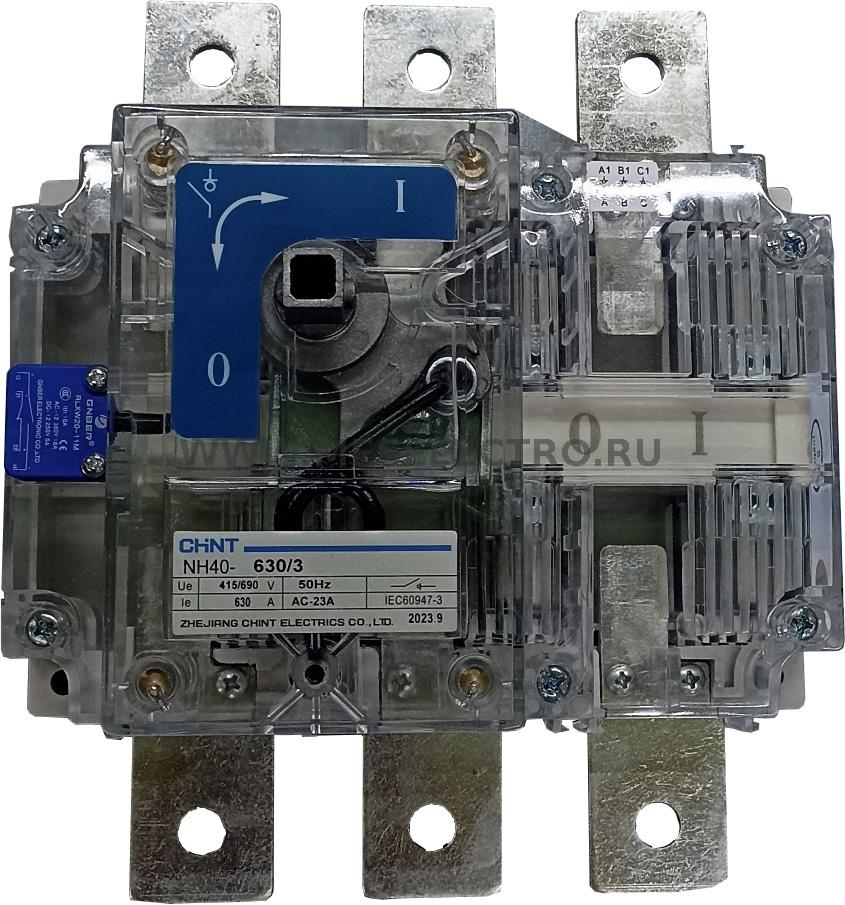

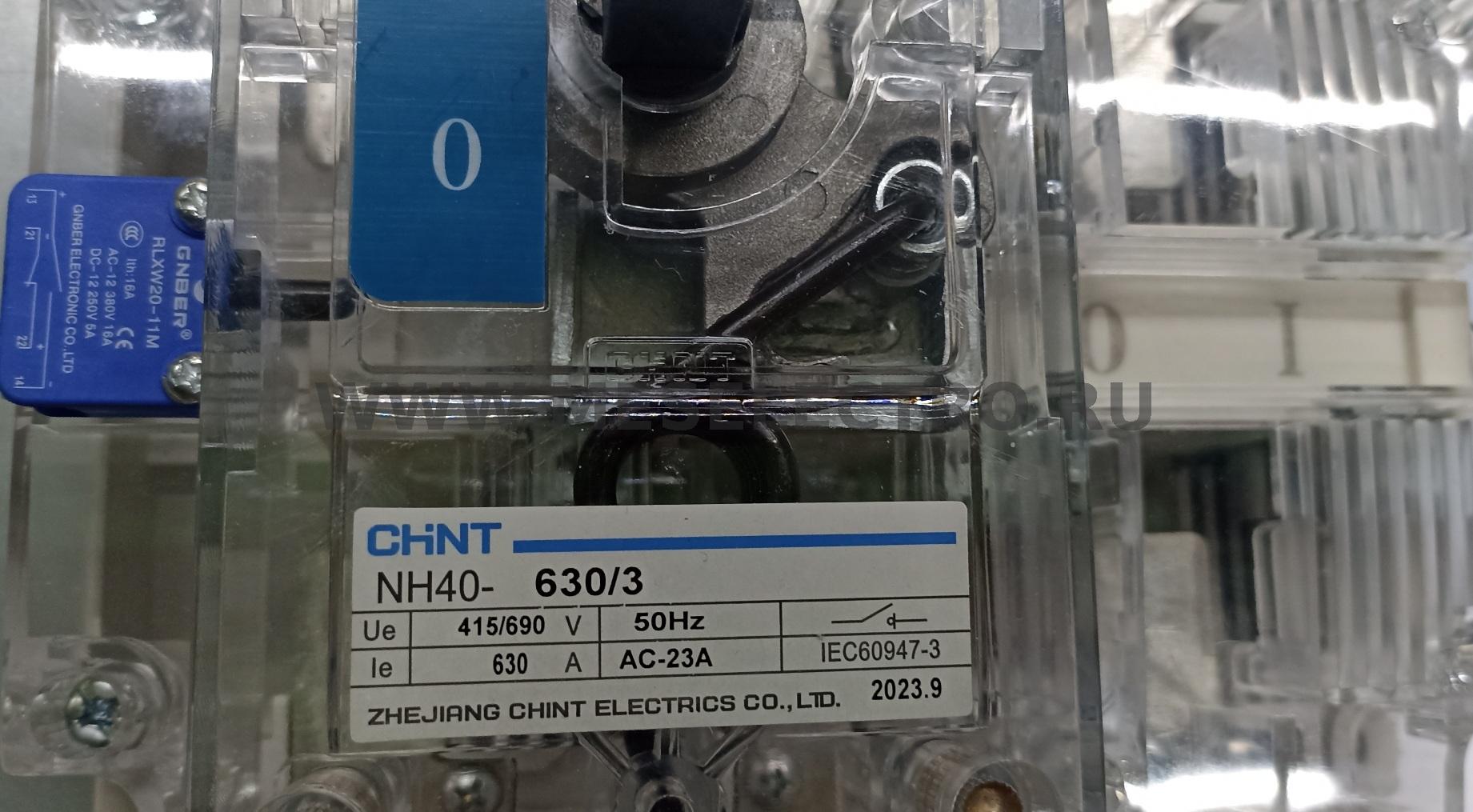

NH40-630/3 Выключатель-разъединитель 630А с видимым разрывом цепи и дополнительными контактами положения

ПЭСПЗ 2х630/380-АВР Панель питания электрооборудования систем противопожарной защиты в сейсмостойком исполнении

Низковольтное комплектное устройство ПЭСПЗ 2х630/380-АВР предназначено для:

• Ввода, приема и распределения электрической энергии в установках напряжением 400 В трехфазного переменного тока частотой 50 Гц в сетях с глухозаземленной нейтралью, а также для защиты линий при перегрузках и коротких замыканиях.
• Реализации алгоритма АВР «Ввод № 1 - Ввод № 2» на общие сборные шины. Без межсекционной перемычки. В качестве управляющего устройства принят блок АВР-3/3-0И.01 «ПОЛИГОН»
• Индикация наличия напряжения на вводах № 1: Лампа индикаторная белого цвета «СЕТЬ1»/ «СЕТЬ2». Индикация включенного положения контатково ввода № 1 - 2 осуществляется инидкаторными лампами зелёного цвета «В РАБОТЕ».
• Для выбора режимов работы АВР, управления в местном и автоматическом режимах используется панель управления АВР-3/3-ПУ «ПОЛИГОН»
• Для индикации параметров ввода № 1/2 принята панель цифровой индикации АВР-3/3-ПЦИ (к блоку АВР-3/3-И.01)

Степень защиты по ГОСТ 14254-2015: IP54

Климатическое исполнение по ГОСТ15150-69: У3.1.

Изготовитель – ООО «МЕС-Электро», Санкт-Петербург, Таллинское шоссе, д. 153, корпус 2, лит.Д, оф. 26.

Изготовлено в соответствии с ТУ 27.12.31-001-43460746-2020 «Устройства комплектные низковольтные ввода, распределения и управления».

Сертификат соответствия на щиты ПЭСПЗ: EAЭС RU C-RU.HE23.B.00222/21, серия RU № 0276890. Срок действия по 22.12.2026 г.

ППУ 2х100 Панель противопожарных устройств (моторизованный рубильник 100А)

Низковольтное комплектное устройство панель противопожарных устройств (ППУ) предназначено для:

1. Ввода, приема и распределения электрической энергии в установках напряжением 230 В однофазного переменного тока частотой 50 Гц в сетях с глухозаземленной и изолированной нейтралью, а также для защиты линий при перегрузках и коротких замыканиях.
2. Реализации алгоритма автоматического включения резерва (АВР). Приоритет – ввод № 1.
3. Индикации наличия напряжения на вводах № 1 (2) сигнальными лампами зеленого цвета.
4. Индикация ввода находящего в работе сигнальными лампами красного цвета.

ВРУ Вводно-распределительное устройство 2х250А

Габаритные размеры щита: 2800 мм. (ширина по фасаду) х 600 мм. (глубина) х 2000 мм. (высота), IP31

Щит оборудован панелью ППУ, панелью АВР.
