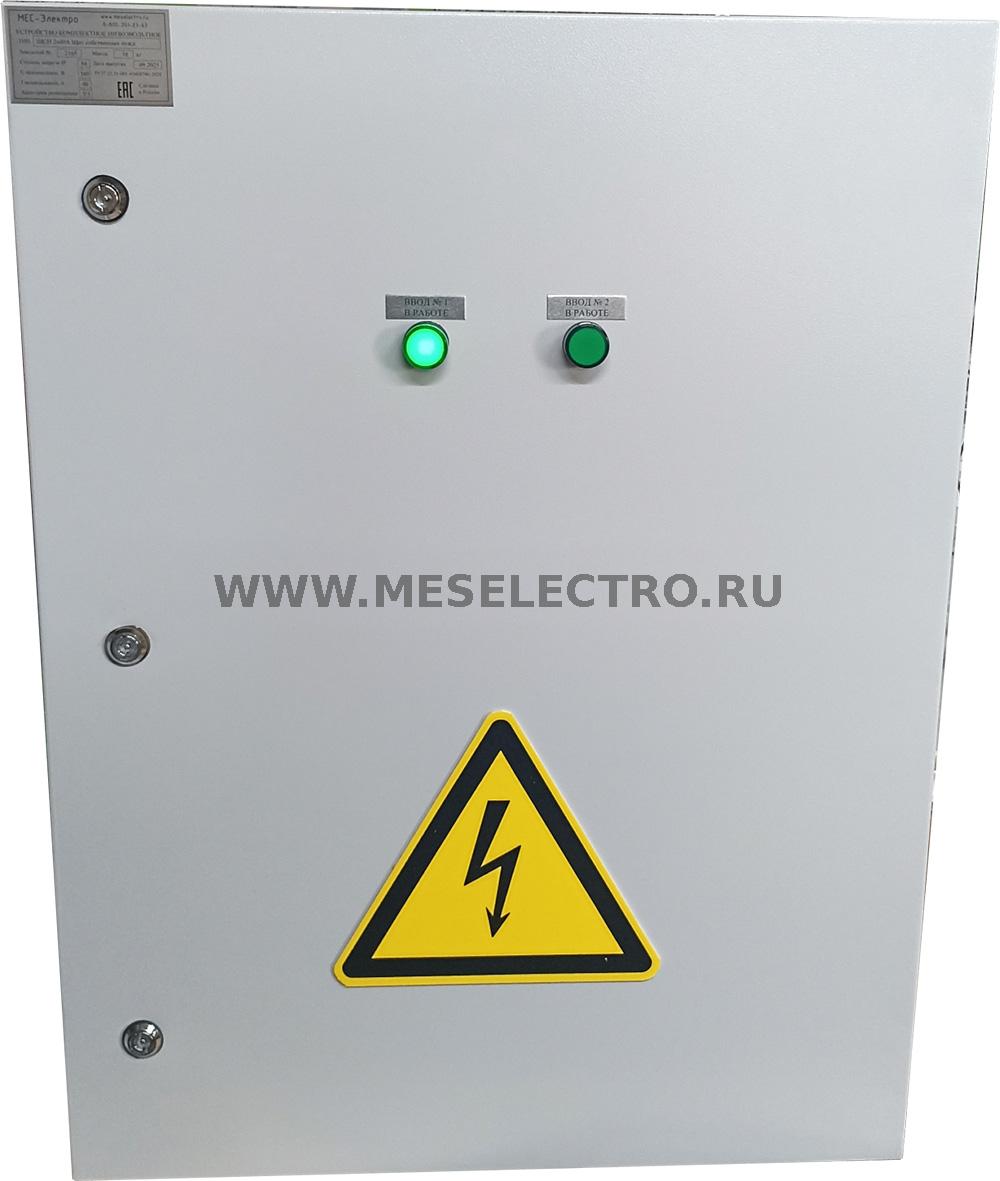

ЩСН 2х40/380-АВР Щит собственных нужд с учётом электроэнергии
ЩСН 2х40/380-АВР Щит собственных нужд с учётом электроэнергии

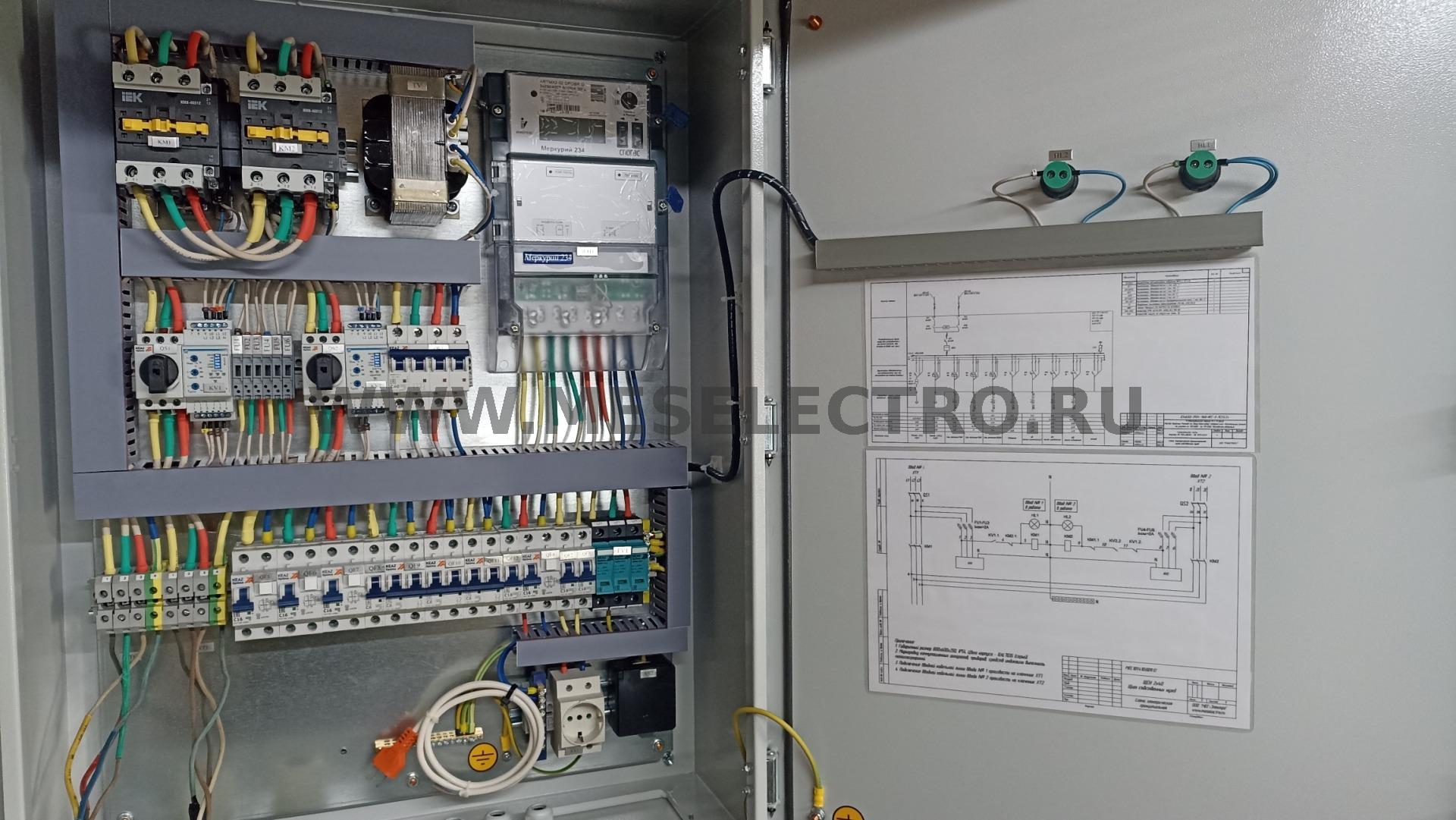

Низковольтное комплектное устройство щит собственных нужд (ЩСН) предназначен для:
Ввода, приема и распределения электрической энергии в установках напряжением 400 В трехфазного переменного тока частотой 50 Гц в сетях с глухозаземленной нейтралью, а также для защиты линий при перегрузках и коротких замыканиях.
Размещения понижающих трансформаторов напряжения ОСО-0,25 220/36 – 1 шт., электроснабжение пониженным напряжением потребителей 36VAC.
Учета потребляемой электроэнергии с применением счетчика электроэнергии «Меркурий 234 ARTMX2-02 DPOBR.G. Антенна входит в комплект поставки, закреплена в внутри корпуса.
Степень защиты по ГОСТ 14254-2015: IP54
Климатическое исполнение по ГОСТ15150-69: У3.1.
Изготовитель – ООО «МЕС-Электро», Санкт-Петербург, Таллинское шоссе, д. 153, корпус 2, лит.Д, оф. 26.
Изготовлено в соответствии с ТУ 27.12.31-001-43460746-2020 «Устройства комплектные низковольтные ввода, распределения и управления».
Сертификат соответствия на щиты ЩСН: EAЭС RU C-RU.HE23.B.00222/21, серия RU № 0276890. Срок действия по 22.12.2026 г.
Другие предложения
ППУ 2х25/230-АВР Панель противопожарных устройств (ОЛ - 3 шт.)
ШУТ Шкаф учёта тепла с вычислителем КАРАТ 307- 4V4T4P (RS-485) и коммутатора КАРАТ-910
ЩАВР Щит АВР для РУ-6/10/20кВ на моноблоках RM6
ППУ 2х25/230-АВР Панель противопожарных устройств (ОЛ - 3 шт.)
ППУ 2х25/230-АВР Панель противопожарных устройств (ОЛ - 3 шт.)
Низковольтное комплектное устройство панель противопожарных устройств (ППУ) предназначено для:
Ввода, приема и распределения электрической энергии в установках напряжением 230 В однофазного переменного тока частотой 50 Гц в сетях с глухозаземленной и изолированной нейтралью, а также для защиты линий при перегрузках и коротких замыканиях.
Реализации алгоритма автоматического включения резерва (АВР). Приоритет – ввод № 1.
Индикация ввода находящего в работе сигнальными лампами красного цвета
Степень защиты по ГОСТ 14254-2015: IP54
Климатическое исполнение по ГОСТ15150-69: У3.1.
Изготовитель – ООО «МЕС-Электро», Санкт-Петербург, Таллинское шоссе, д. 153, корпус 2, лит.Д, оф. 26.
ШУТ Шкаф учёта тепла с вычислителем КАРАТ 307- 4V4T4P (RS-485) и коммутатора КАРАТ-910
ШУТ Шкаф учёта тепла с вычислителем КАРАТ 307- 4V4T4P (RS-485) и коммутатора КАРАТ-910
Низковольтное комплектное устройство шкаф учета тепла (ШУ) предназначен для:
Ввода, приема и распределения электрической энергии в установках напряжением 230 В однофазного переменного тока частотой 50 Гц в сетях с глухозаземленной и изолированной нейтралью, а также для защиты линий при перегрузках и коротких замыканиях.
Размещения вычислителя КАРАТ 307- 4V4T4P (RS-485) и коммутатора КАРАТ-910
Объект: Реконструкция блочно-модульной котельной для производственно-складского комплекса по адресу: Сврдловская область, г. Екатеринбург, ул. ЕКАД, 3 км.
Вычислитель: КАРАТ 307- 4V4T4P (RS-485)
Конвертер интерфейса: КАРАТ-910 + Модуль-902-RS485
Габаритный размер 600х400х200
Степень защиты оболочки по ГОСТ 14254-2015: IP54
Климатическое исполнение по ГОСТ 15150-69: У3.1.
Цвет оболочки: серый, RAL7035
Изготовлено в соответствии с ТУ 27.12.31-001-43460746-2020 «Устройства комплектные низковольтные ввода, распределения и управления».
Изготовитель – ООО «МЕС-Электро», Санкт-Петербург, Таллинское шоссе, д. 153, корпус 2, лит.Д, оф. 26.
Сертификат соответствия на ШУ: EAЭС RU C-RU.HE23.B.00222/21, серия RU № 0276890. Срок действия по 22.12.2026 г.
ЩАВР Щит АВР для РУ-6/10/20кВ на моноблоках RM6
ЩАВР Щит АВР для РУ-6/10/20кВ на моноблоках RM6
Щит автоматического включения резерва (ЩАВР) предназначен для реализации алгоритма АВР распределительного устройства 6(10)кВ на моноблоках RM6.
Контроль напряжения осуществляется с помощью реле контроля напряжения по вводу № 1,2. Выбор способа управления – Местное управление /Дистанционное управления осуществляется с помощью ключа расположенного на двери щита.
Индикация включения ШВН1 и ШВН2 - лампа красного цвета 230VAC
Индикация "АВР выведен по ТУ" – с помощью лампы желтого цвета 230VAC.
Климатическое исполнение – У3.1.
