ШУО2 Шкаф управления освещением 100А

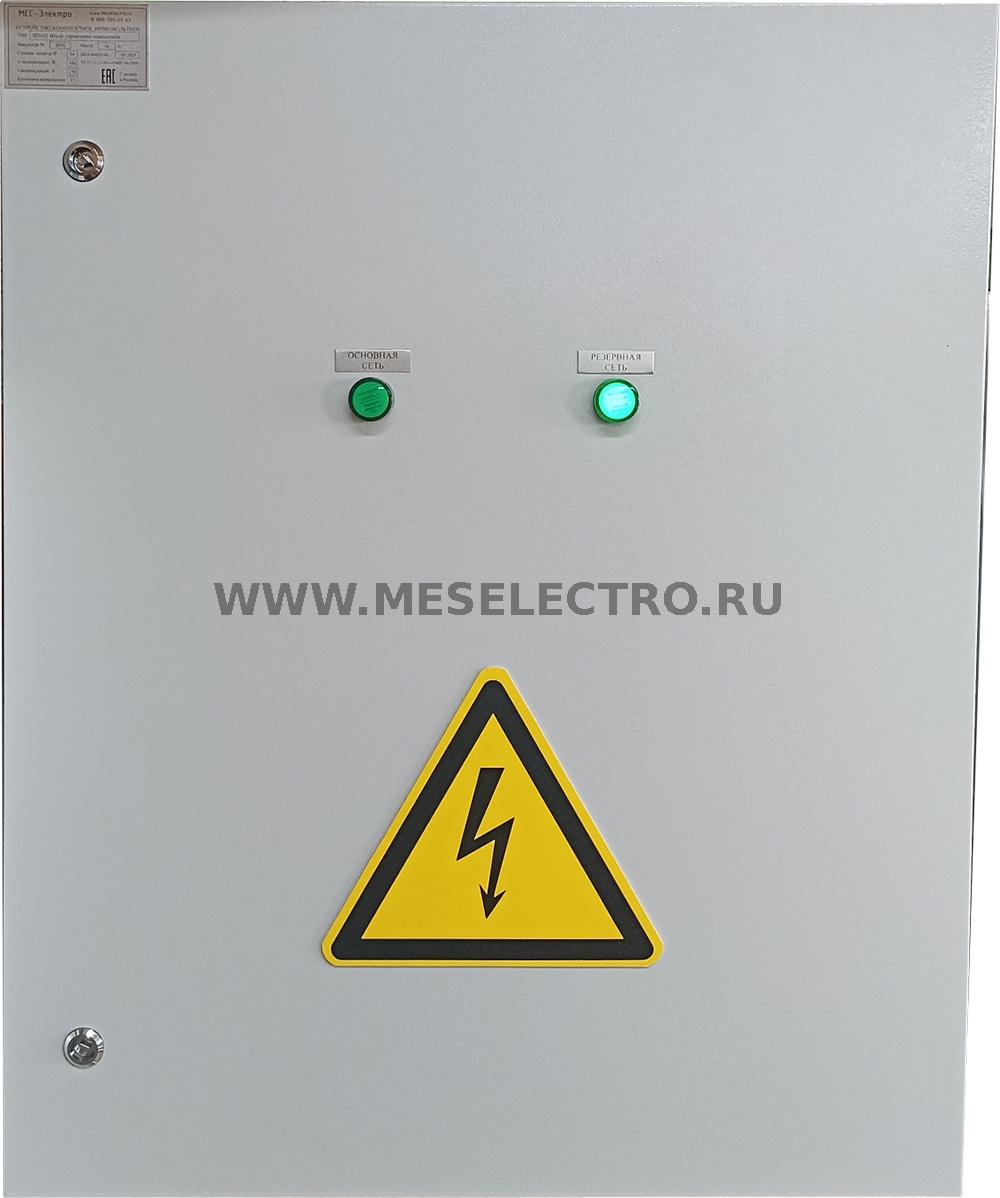

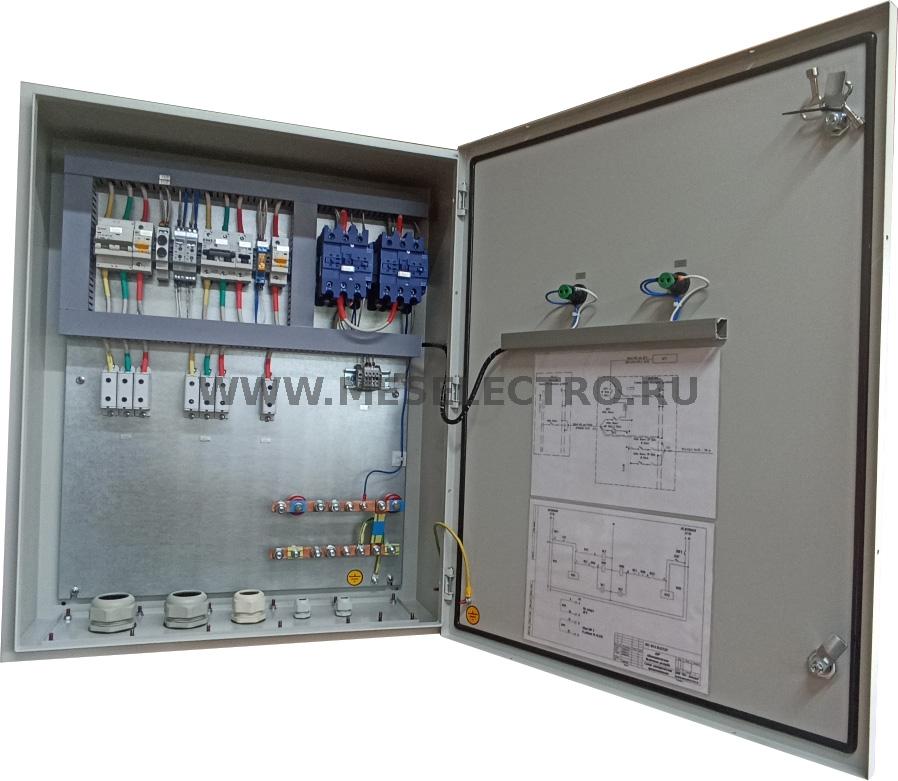

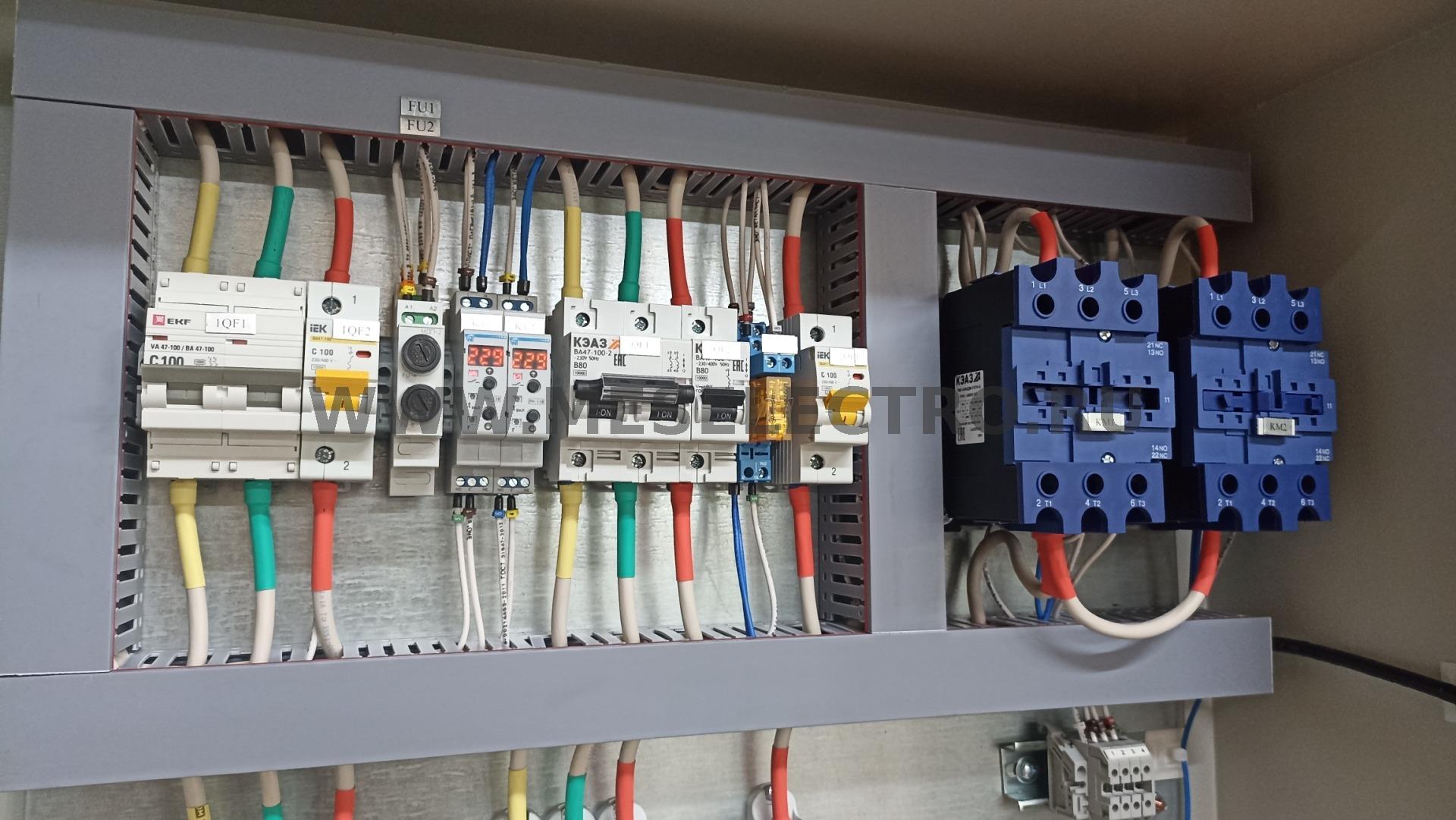

ПЭСПЗ 2х32-АВР Панель питания электрооборудования систем противопожарной защиты с блокировкой работы АВР в случае аварии ввода

ПЭСПЗ2х32/380VAC предназначено для:

1. Ввода, приема и распределения электрической энергии в установках напряжением 380 В трёхфазного переменного тока частотой 50 Гц в сетях с глухозаземленной и изолированной нейтралью, а также для защиты линий при перегрузках и коротких замыканиях.
2. Схемное решение реализует:

- контроль параметров питающей сети по вводу № 1 и № 2,

- автоматическое включение резерва (АВР) на второй ввод и наоборот при исчезновении (нарушении параметров сети) питания от ввода находящегося в работе,

- блокировку на переключение в режиме АВР в случае отключения ввода находящегося в работе по перегрузке или короткому замыканию (по срабатыванию сигнального контакта вводного выключателя),

- индикацию ввода находящегося в работе зелеными лампами «ВВОД № 1 В РАБОТЕ», «ВВОД № 2 В РАБОТЕ».

Изготовитель – ООО «МЕС-Электро», Санкт-Петербург, Таллинское шоссе, д. 153, корпус 2, лит.Д, оф. 26.

Изготовлено в соответствии с ТУ 27.12.31-001-43460746-2020 «Устройства комплектные низковольтные ввода, распределения и управления».

Сертификат соответствия на панели противопожарных устройств: EAЭС RU C-RU.HE23.B.00222/21, серия RU № 0276890. Срок действия по 22.12.2026 г.

Сертификат пожарной безопасности на панели ПЭСПЗ № РОСС.RU.32623.ОС07.04039, срок действия по 04.12.2028 г.

Сертификат соответствия ГОСТ Р ИСО 9001-2015 (ISO 9001:2015) № РОСС RU.32457.04РИД0, срок действия по 15.01.2026 г.

ПЭСПЗ 3х25-АВР Панель электроснабжения СПЗ (6 отходящих линий)

Низковольтное комплектное устройство ПЭСПЗ 3х25-АВР предназначено для:

1. Ввода, приема и распределения электрической энергии в установках напряжением 230 В однофазного переменного тока частотой 50 Гц в сетях с глухозаземленной и изолированной нейтралью, а также для защиты линий при перегрузках и коротких замыканиях.
2. Реализации алгоритма автоматического включения резерва (АВР). Приоритет – ввод № 1.
3. Индикация ввода находящего в работе сигнальными лампами. "Питание от ввода № 1/2/3 – лампами зелёного цвета.
4. Кол-во отходящих линий - 6 автоматических выключателей 1П 16А.

Изготовитель – ООО «МЕС-Электро», Санкт-Петербург, Таллинское шоссе, д. 153, корпус 2, лит.Д, оф. 26.

Изготовлено в соответствии с ТУ 27.12.31-001-43460746-2020 «Устройства комплектные низковольтные ввода, распределения и управления».

Сертификат соответствия на шкафы управления: EAЭС RU C-RU.HE23.B.00222/21, серия RU № 0276890. Срок действия по 22.12.2026 г.

Сертификат системы добровольной сертификации пожарной безопасности № РОСС.RU.32623.ОС03.01154. Срок действия по 19.01.2028 г.

ЩТЗ Щит тепловой защиты с реле ТР-100 и указательными реле РУ-21

Низковольтное комплектное устройство ЩТЗ (Щит тепловой защиты) предназначен для контроля температурного режима трансформатора с литой изоляцией. При опасном повышении температуры трансформатора щит обеспечивает предупредительную сигнализацию, включение вентиляции и подачу напряжения на независимый расцепитель РУВН

Контроль осуществляется температурным реле ТР-100 с 3-мя датчиками температуры установленными в обмотках трансформатора.

Индикация на двери щита "Датчики в норме", "Обрыв, КЗ датчика, отказ реле", "Нормальная работа трансформатора", "Температура трансформатор 140 градусов".

Указательными реле РУ-21/220 обозначаются события "Перегрев трансформатора", "Отключение трансформатора"

В щите предусмотрен выход на включение вытяжного вентилятора, подача питания на независимый расцепитель РУВН

Изготовлено в соответствии с ТУ 27.12.31-001-43460746-2020 «Устройства комплектные низковольтные ввода, распределения и управления».

Изготовитель – ООО «МЕС-Электро», Санкт-Петербург, Таллинское шоссе, д. 153, корпус 2, лит.Д, оф. 26.

Сертификат соответствия на ЩТЗ: EAЭС RU C-RU.HE23.B.00222/21, серия RU № 0276890. Срок действия по 22.12.2026 г.
