ШУО1 Шкаф управления освещением 160А
ШУО1 Шкаф управления освещением 160А

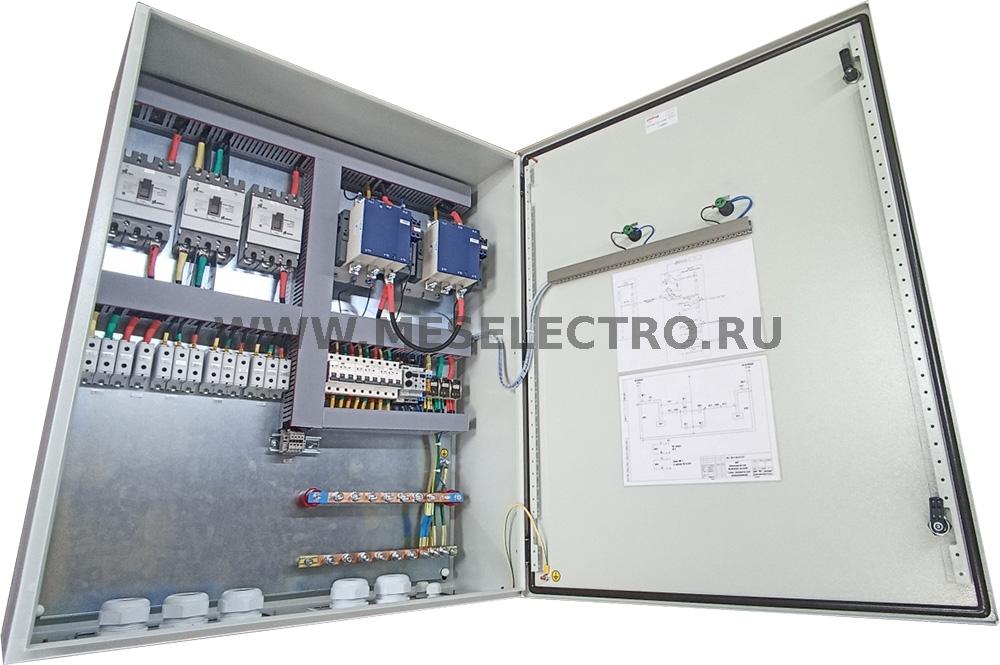

ШУО1 Шкаф управления освещением 160А предназначен для:
Ввода, приема и распределения электрической энергии в установках напряжением 400 В трехфазного переменного тока частотой 50 Гц в сетях с глухозаземленной нейтралью, а также для защиты линий при перегрузках и коротких замыканиях.
Климатическое исполнение – У3.1.
Реализации схемы АВР фазы L3 от основного (сеть) или резервного (ДГУ) ввода на магнитных контакторах 160А с контролем напряжения РН-118 "Новатэк-Электро".
ШУО1 предназначен для установки в трансформаторных или распределительных подстанциях, щитовых помещениях.
Степень защиты по ГОСТ 14254-2015: IP54
Габаритный размер: 1000х800х300
Климатическое исполнение по ГОСТ15150-69: У3.1.
Изготовитель – ООО «МЕС-Электро», Санкт-Петербург, Таллинское шоссе, д. 153, корпус 2, лит.Д, оф. 26.
Изготовлено в соответствии с ТУ 27.12.31-001-43460746-2020 «Устройства комплектные низковольтные ввода, распределения и управления».
Сертификат соответствия на щиты ШУ: EAЭС RU C-RU.HE23.B.00222/21, серия RU № 0276890. Срок действия по 22.12.2026 г.
Другие предложения
Щит АВР для КРУЭ RM6 - 6/10/20кВ оборудованных моторными приводами
ПЭСПЗ-2 220/16-1/3*6А 1р-54-УХЛ3 Панель электроснабжения систем противопожарной защиты
ЯУО Ящик управления освещением 40А с режимом от фотореле и местным управлением
Щит АВР для КРУЭ RM6 - 6/10/20кВ оборудованных моторными приводами
Щит АВР для КРУЭ RM6 - 6/10/20кВ оборудованных моторными приводами
Щит автоматического включения резерва (ЩАВР) предназначен для реализации алгоритма АВР распределительного устройства 6(10)кВ на моноблоках RM6 оборудованных моторными приводами.
Контроль напряжения осуществляется с помощью реле контроля напряжения по вводам № 1,2 по 0,4кВ.
Выбор способа управления – Местное управление /Дистанционное управления осуществляется с помощью ключа расположенного на двери щита.
Щит предназначен для работы в составе системы АСДКУ
Индикация включения ШВН1 и ШВН2 - лампа красного цвета 230VAC
Индикация "АВР выведен по ТУ" – с помощью лампы желтого цвета 230VAC.
Климатическое исполнение – У3.1.
Щит АВР предназначен для установки в трансформаторных или распределительных подстанциях, щитовых помещениях.
Изготовитель – ООО «МЕС-Электро», Санкт-Петербург, Таллинское шоссе, д. 153, корпус 2, лит.Д, оф. 26.
Изготовлено в соответствии с ТУ 27.12.31-001-43460746-2020 «Устройства комплектные низковольтные ввода, распределения и управления».
Сертификат соответствия на НКУ: EAЭС RU C-RU.HE23.B.00222/21, серия RU № 0276890. Срок действия по 22.12.2026 г.
ПЭСПЗ-2 220/16-1/3*6А 1р-54-УХЛ3 Панель электроснабжения систем противопожарной защиты
ПЭСПЗ-2 220/16-1/3*6А 1р-54-УХЛ3 Панель электроснабжения систем противопожарной защиты
Низковольтное комплектное устройство Панель электроснабжения систем противопожарной защиты ПЭСПЗ-2 220/16-1/3*6А 1р-54-УХЛ3,предназначено для:
- Ввода, приема и распределения электрической энергии в установках напряжением 230 В однофазного переменного тока частотой 50 Гц в сетях с глухозаземленной и изолированной нейтралью, а также для защиты линий при перегрузках и коротких замыканиях.
- Реализации алгоритма автоматического включения резерва (АВР). Приоритет – ввод № 1.
- Индикация ввода находящего в работе сигнальными лампами зеленого цвета. "Ввод № 1 в работе" и "Ввод № 2 в работе".
ЯУО Ящик управления освещением 40А с режимом от фотореле и местным управлением
ЯУО Ящик управления освещением 40А с режимом от фотореле и местным управлением
ЯУО предназначен для приема и распределения электроэнергии переменного трехфазного тока частоты 50Гц на осветительные приборы. Имеет 2 режима работы: От фотореле по датчику освещенности и местное управление. Оперирование - путем перевода переключателя на двери щита в соответствующее положение.
Габаритный размер 400 (высота) х 300 (ширина) х 150 (глубина)
Режим работы от фотореле: есть.
