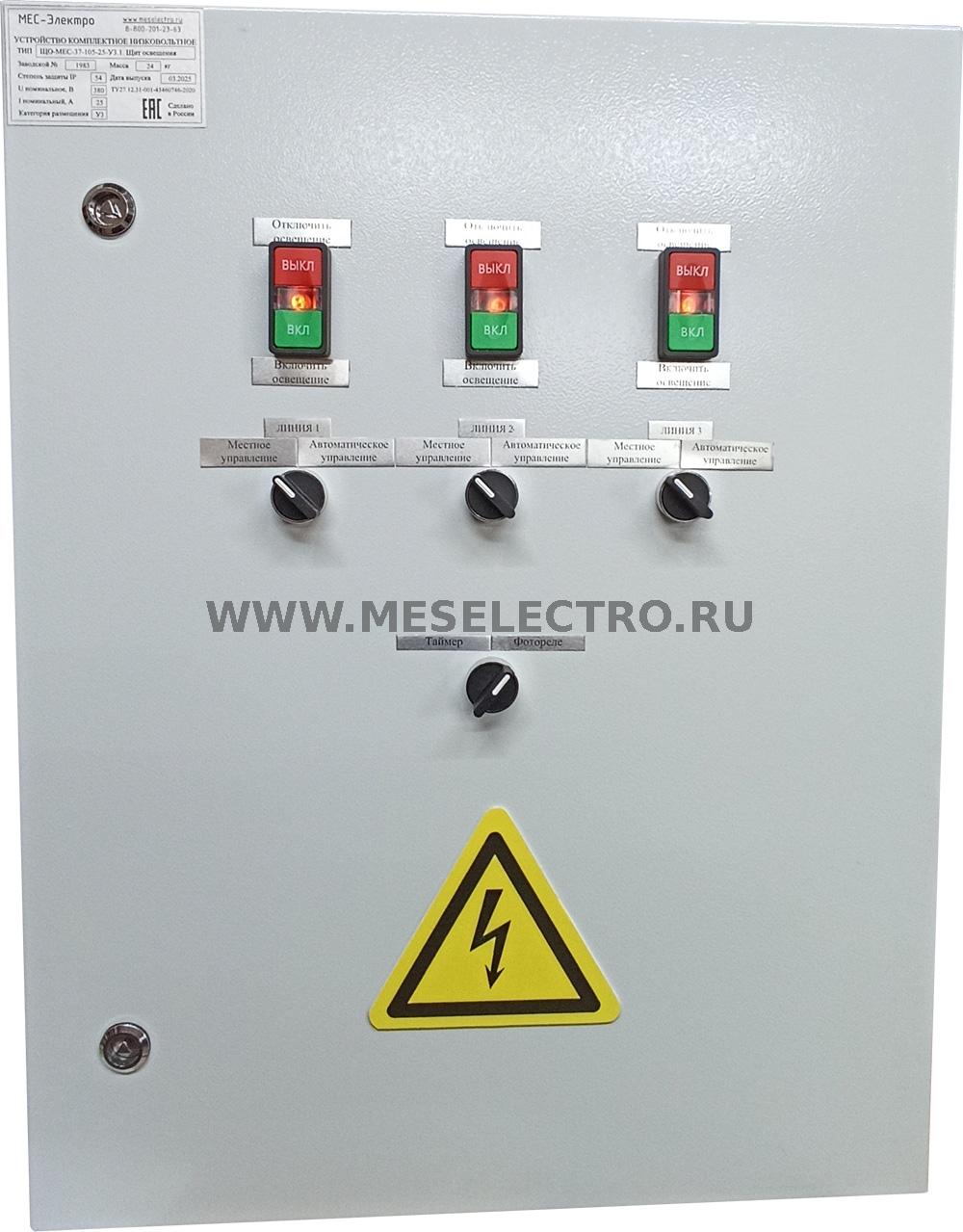

ЩО-МЕС-37-105-25-54У3.1 Щит освещения
ЩО-МЕС-37-105-25-54У3.1 Щит освещения

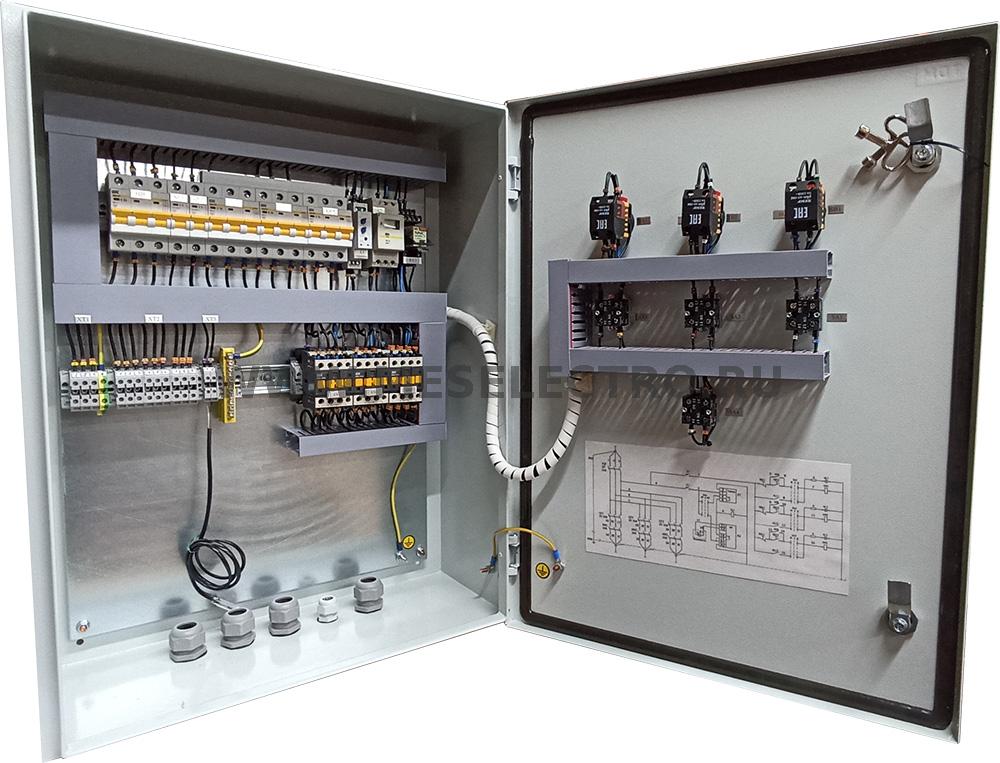

Щит освещенияя предназначен для:
- Ввода, приема и распределения электрической энергии в установках напряжением 400 В трехфазного переменного тока частотой 50 Гц в сетях с глухозаземленной нейтралью, а также для защиты линий при перегрузках и коротких замыканиях.
- Режимы работы: местное / фотореле по датчику освещенности / суточный таймер по заданной программе.

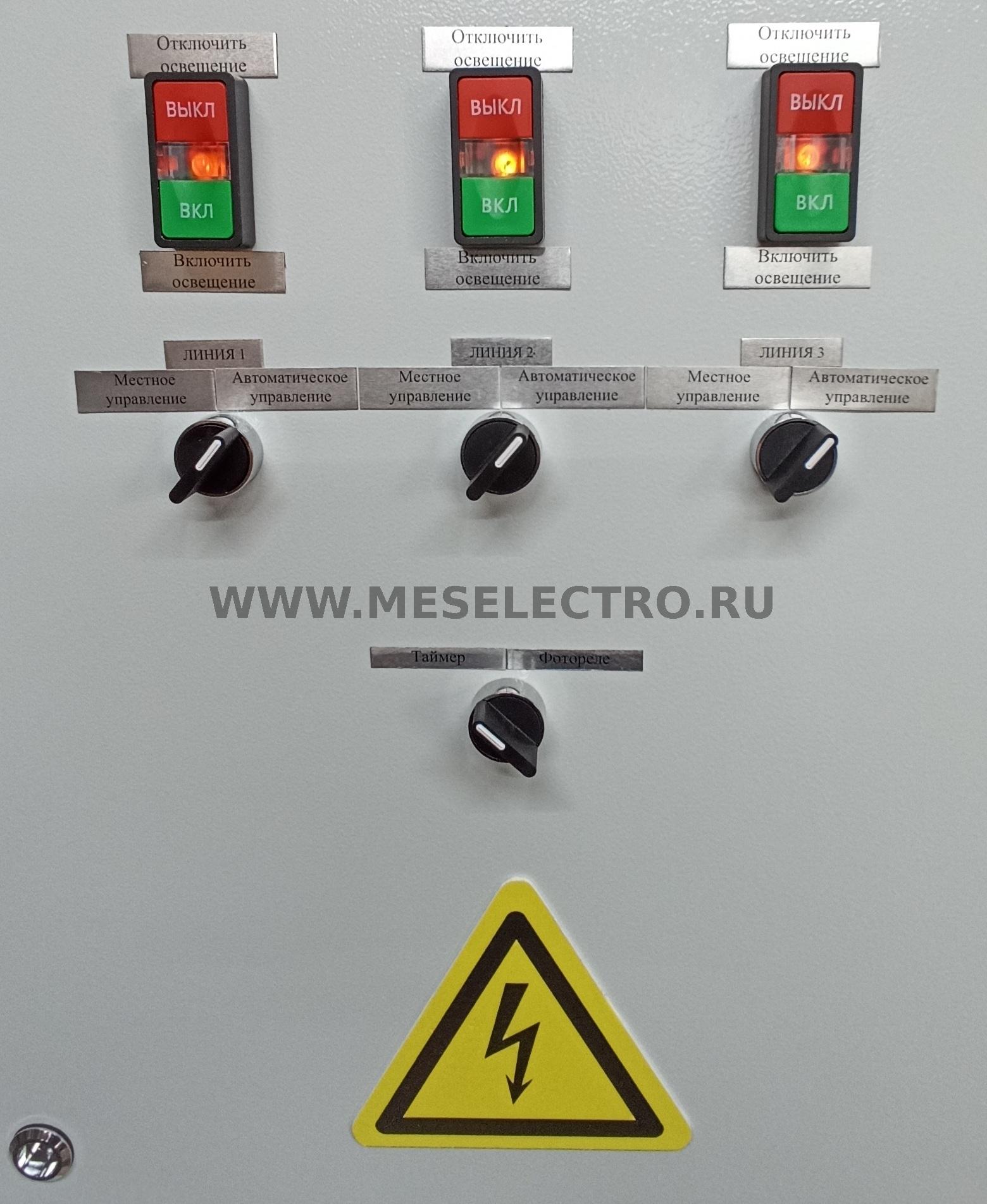

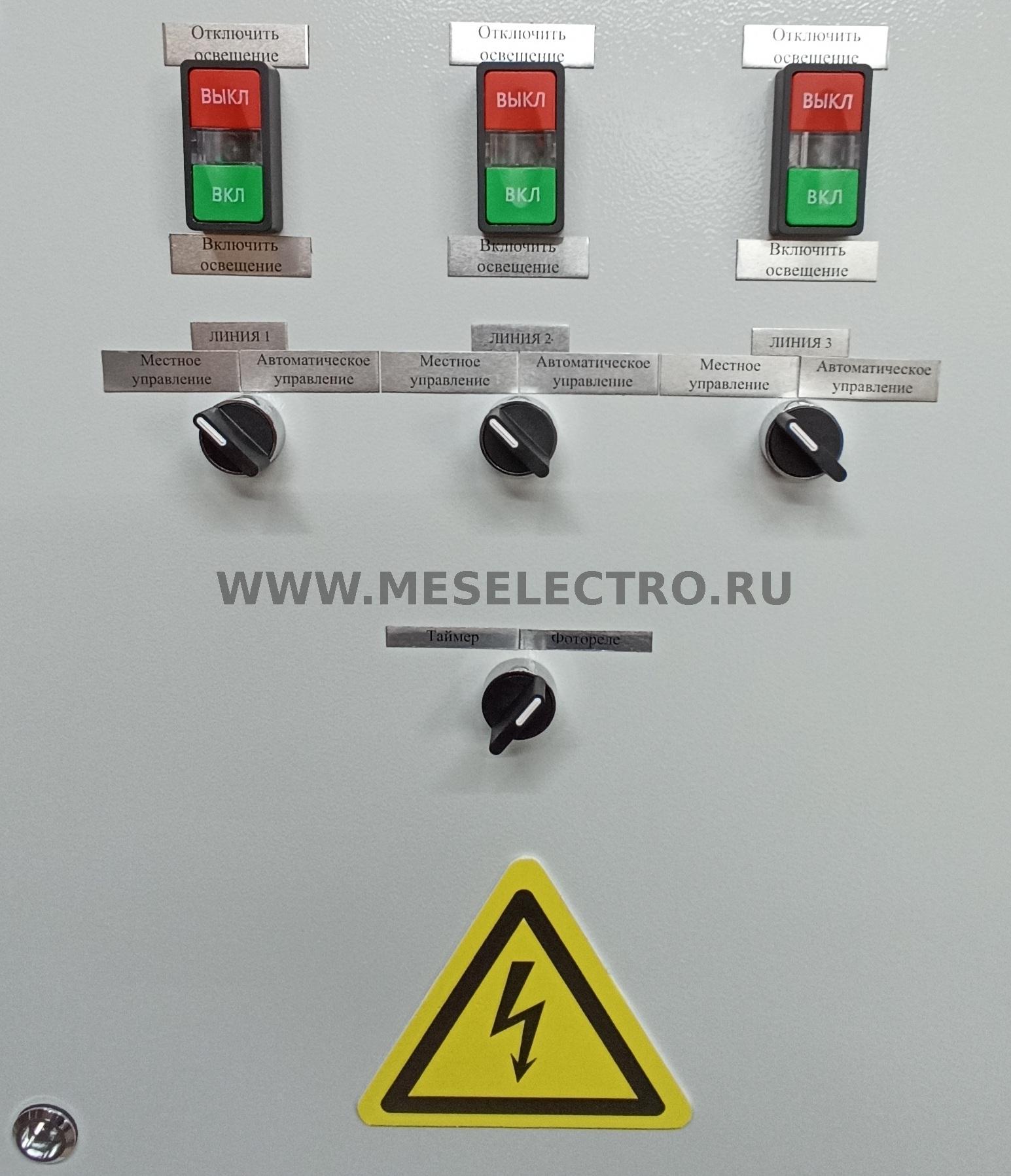

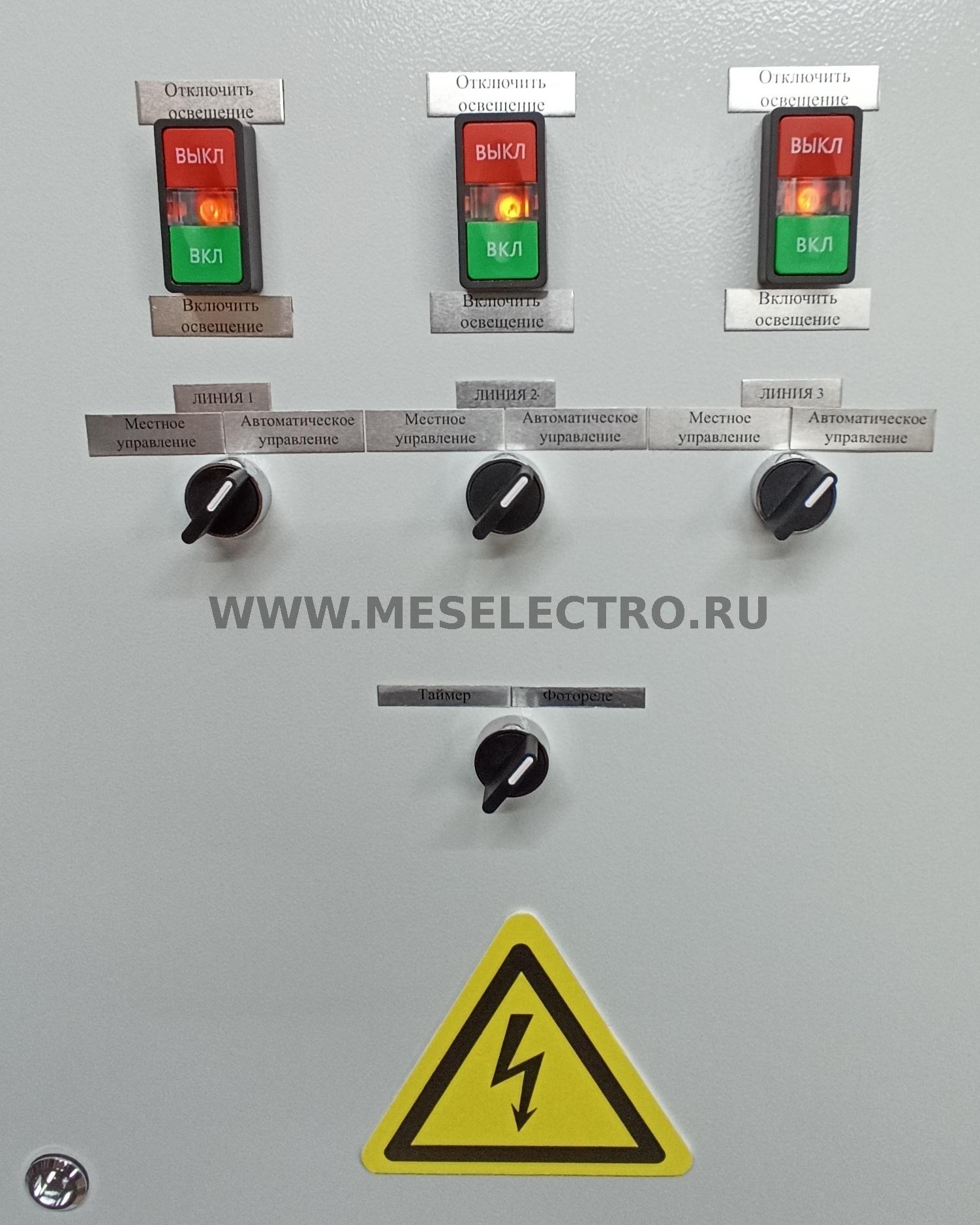

- Выбор режимов работы индивидуально для любой из трех отходящих линий с помощью переключателя Местно / Автоматическое.
ЩО предназначен для установки в трансформаторных или распределительных подстанциях, щитовых помещениях.
При настройке фотореле ФР-М02 руководствоваться паспортом на фотореле ТУ 3425-003-31928807-2014 (обязательное приложение к данному паспорту)
При настройке программируемого таймера руководствоваться руководством по эксплуатации на программируемые таймеры астрономические серии ТЭ-АС
Габаритный размер 650х500х220 мм.
Степень защиты по ГОСТ 14254-2015: IP54
Климатическое исполнение по ГОСТ15150-69: У3.1.
Изготовитель – ООО «МЕС-Электро», Санкт-Петербург, Таллинское шоссе, д. 153, корпус 2, лит.Д, оф. 26.
Изготовлено в соответствии с ТУ 27.12.31-001-43460746-2020 «Устройства комплектные низковольтные ввода, распределения и управления».
